一：服务器硬件

1.服务器

服务器的英文名称为“ Server”，是指在网络上提供各种服务的高性能计算机。作为网络的节点，存储、处理网络上80％的数据、信息，因此也被称为网络的灵魂。服务器和普通计算机的功能是类似的。只是相对于普通计算机，服务器在稳定性、安全性、性能等方面都要求更高，因此CPU、芯片组、内存、磁盘系统、网络等硬件和普通计算机有所不同。

2.服务器硬件

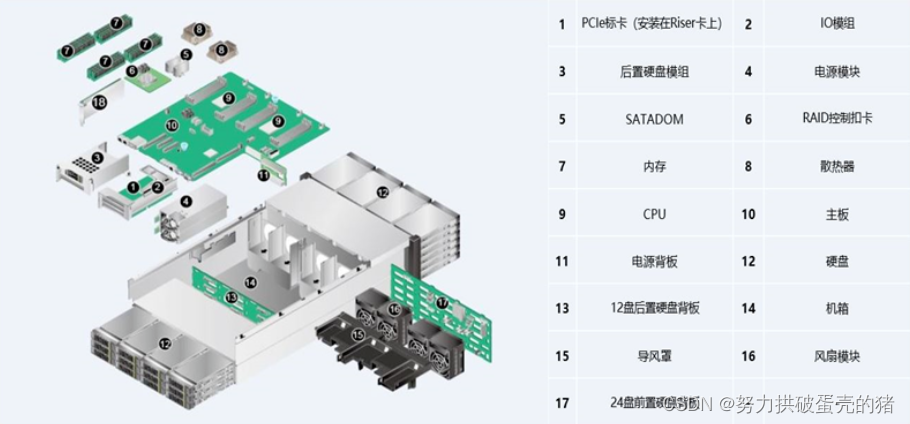

服务器硬件主要包括：处理器、内存、芯片组、I/O（RAID卡、网卡、HBA卡）、硬盘、机箱（电源、风扇）。

在硬件的成本构成上，CPU及芯片组、内存、外部存储是大头。以一台普通的服务器生产成本为例，CPU及芯片组大致占比50% 左右，内存大致占比 15% 左右，外部存储大致占比10%左右，其他硬件占比25%左右。

二：RAID磁盘阵列

1.RAID磁盘阵列概述

是Redundant Array ofIndependent Disks的缩写，中文简称为独立冗余磁盘阵列

把多块独立的物理硬盘按不同的方式组合起来形成一个硬盘组(逻辑硬盘)，从而提供比单个硬盘更高的存储性能和提供数据备份技术

组成磁盘阵列的不同方式称为RAID级别(RAID Levels）

常用的RAID级别
ORAIDO，RAID1，RAID5，RAID6，RAID1+0等

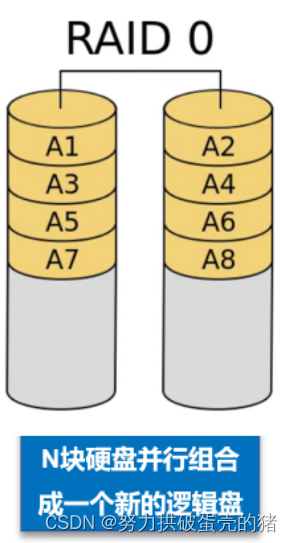

2.RAID 0（条带化存储）磁盘阵列

RAID 0连续以位或字节为单位分割数据，并行读/写于多个磁盘上，因此具有很高的数据传输率，但它没有数据冗余。RAID 0只是单纯地提高性能，并没有为数据的可靠性提供保证，而且其中的一个磁盘失效将影响到所有数据。RAID 0不能应用于数据安全性要求高的场合。

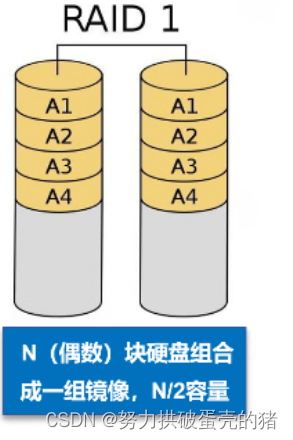

3.RAID 1（镜像存储）磁盘阵列

通过磁盘数据镜像实现数据冗余，在成对的独立磁盘上产生互为备份的数据。当原始数据繁忙时，可直接从镜像拷贝中读取数据，因此RAID 1可以提高读取性能。RAID 1是磁盘阵列中单位成本最高的，但提供了很高的数据安全性和可用性。当一个磁盘失效时，系统可以自动切换到镜像磁盘上读写，而不需要重组失效的数据。

4.RAID 5磁盘阵列

N (N>=3)块盘组成阵列，一份数据产生N-1个条带，同时还有1份校验数据，共N份数据在N块盘上循环均衡存储。N块盘同时读写，读性能很高，但由于有校验机制的问题，写性能相对不高。(N-1) /N磁盘利用率。可靠性高，允许坏1块盘，不影响所有数据。

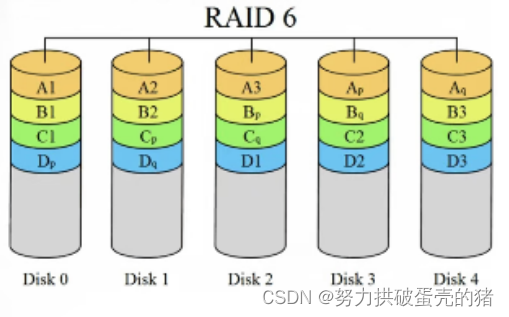

5.RAID 6磁盘阵列

N (N>=4)块盘组成阵列，(N-2)/N磁盘利用率。与RAID 5相比，RAID 6增加了第二个独立的奇偶校验信息块。两个独立的奇偶系统使用不同的算法，即使两块磁盘同时失效也不会影响数据的使用。相对于RAID5有更大的“写损失”，因此写性能较差。

6.RAID 1+0磁盘阵列

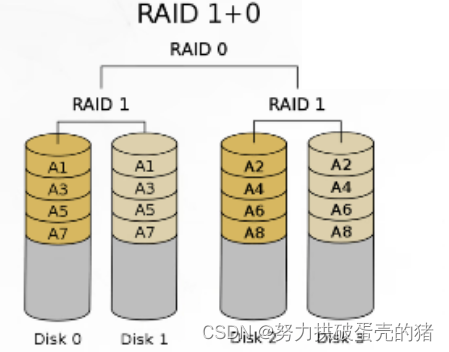

RAID 1+0(先做镜象，再做条带)

N (偶数，N>=4) 块盘两两镜像后，再组合成一个RAID 0。N/2磁盘利用率，N/2块盘同时写入，N块盘同时读取，性能高，可靠性高。

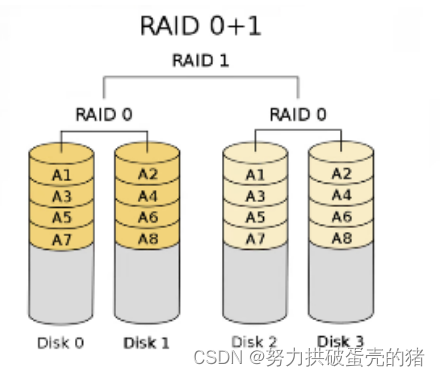

RAID 0+1(先做条带，再做镜象)

读写性能与RAID 10相同，安全性低于RAID 10。

7.各类RAID对比

raid 级别	硬盘数量要求	利用率	是否有冗余能力	读写性能，
raid 0	N	N	无	单个硬盘的N倍
raid 1	N (偶数)	N/2	有，允许一个设备故障	读性能提升，写没有提升
raid 5	N>=3	(N- 1)/N	有，允许一个设备故障	需要多写一份纠删码，所以写性能相对raid0低一些
raid 6	N>=4	(N-2)/N	有，允许两个设备故障	需要多写两份纠删码，所以写性能相对raid5更低一些
raid 10	N>=4 ( 偶数 )	N/2	有，允许不同组中各坏一个	读性能可提升N倍，写性能提升N/2倍

8.阵列卡

阵列卡是用来实现RAID功能的板卡，通常是由I/O处理器、硬盘控制器、硬盘连接器和缓存等一系列组件构成的。不同的RAID卡支持的RAID功能不同：例如支持RAID0、RAID1、RAID5、RAID10等。RAID卡的接口类型：IDE接口、SCSI接口、SATA接口和SAS接口。

三：配置RAID

1.创建硬RAID

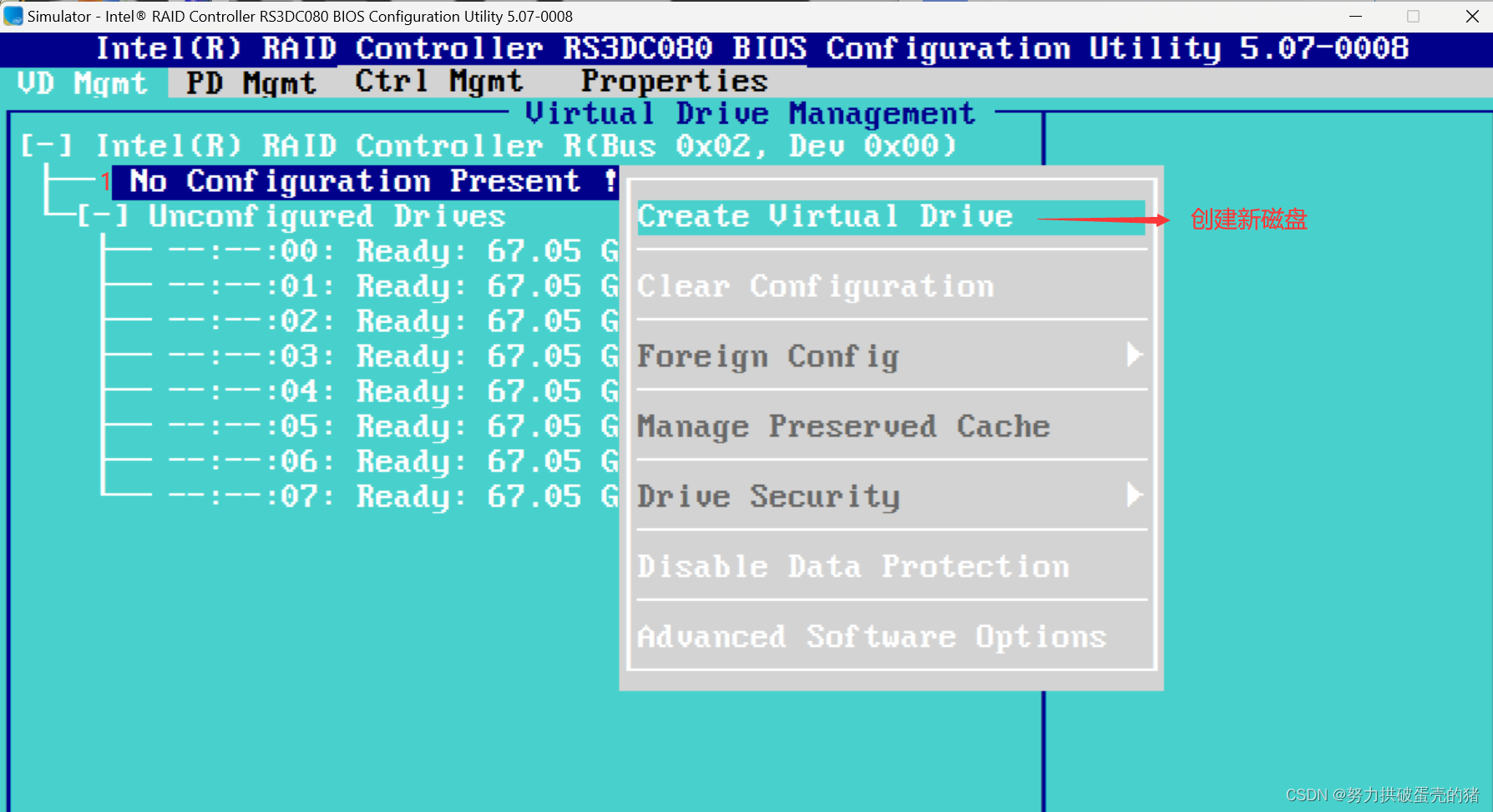

（1）. 将光标移到第二行，按F2，光标在第一行按Enter键。

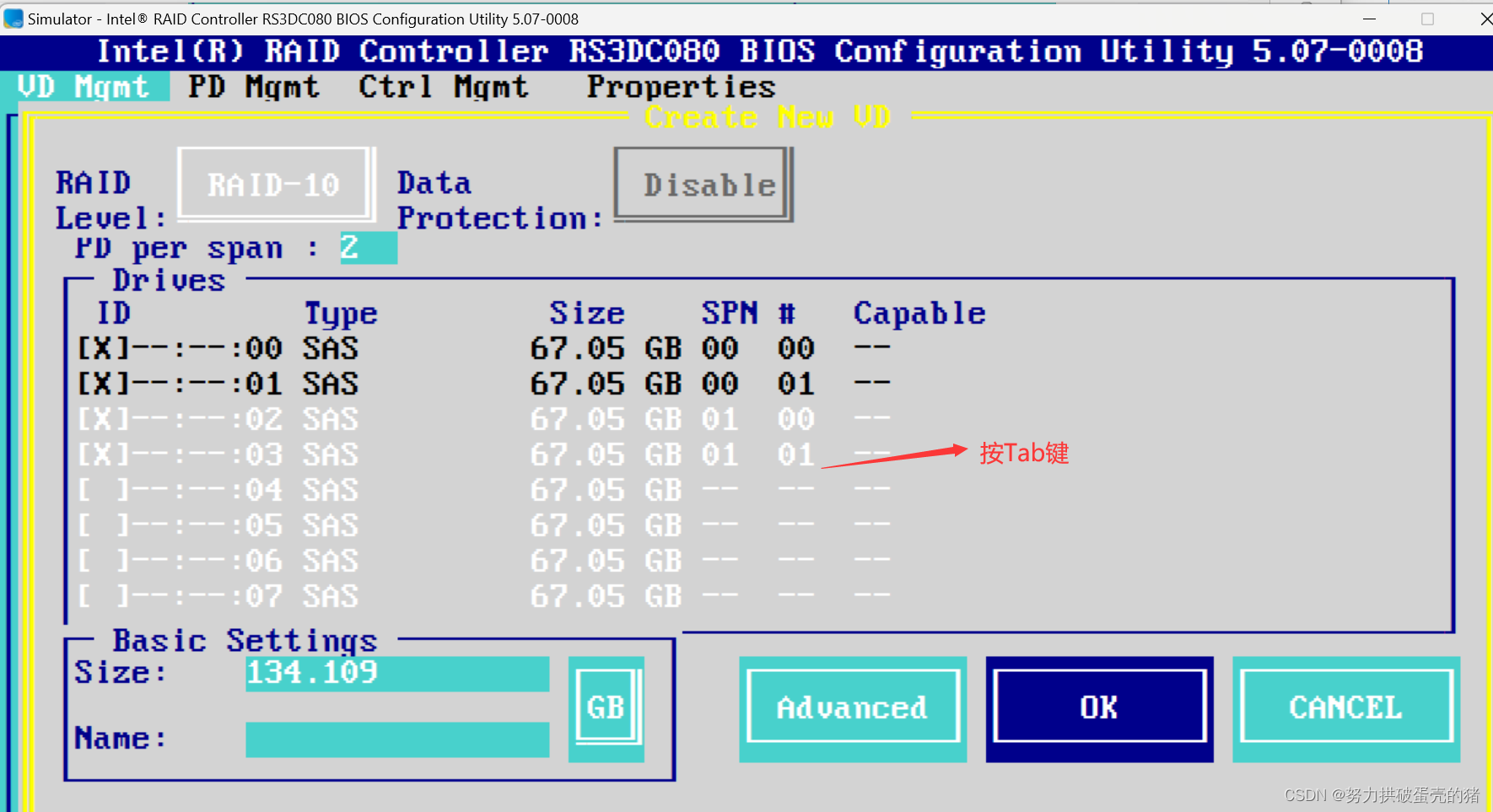

（2）.选择RAID类型，RAID 10需要4个磁盘，按Tab键，选择OK键

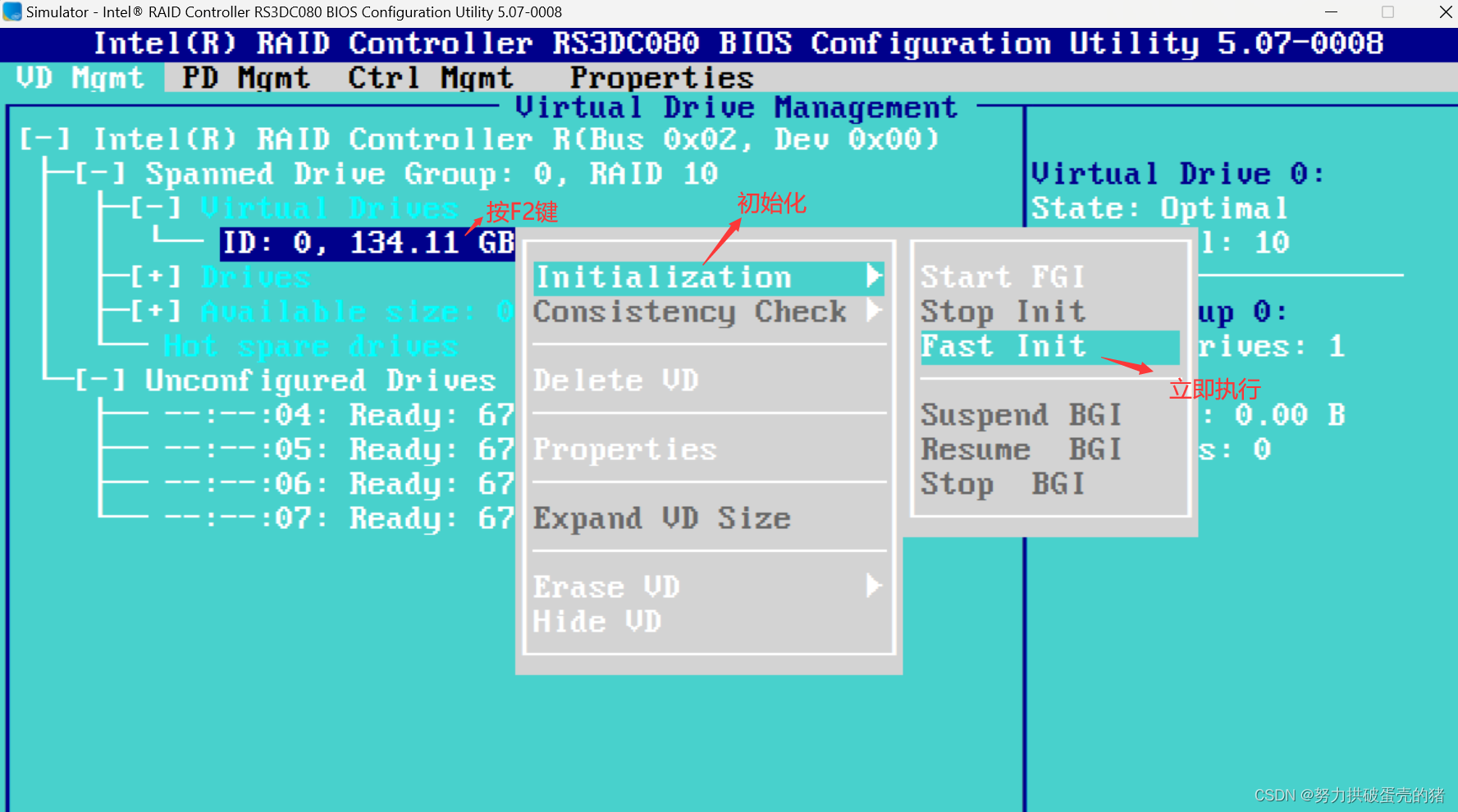

（3）将光标移到第4行，按F2键，选择初始化，立即执行。

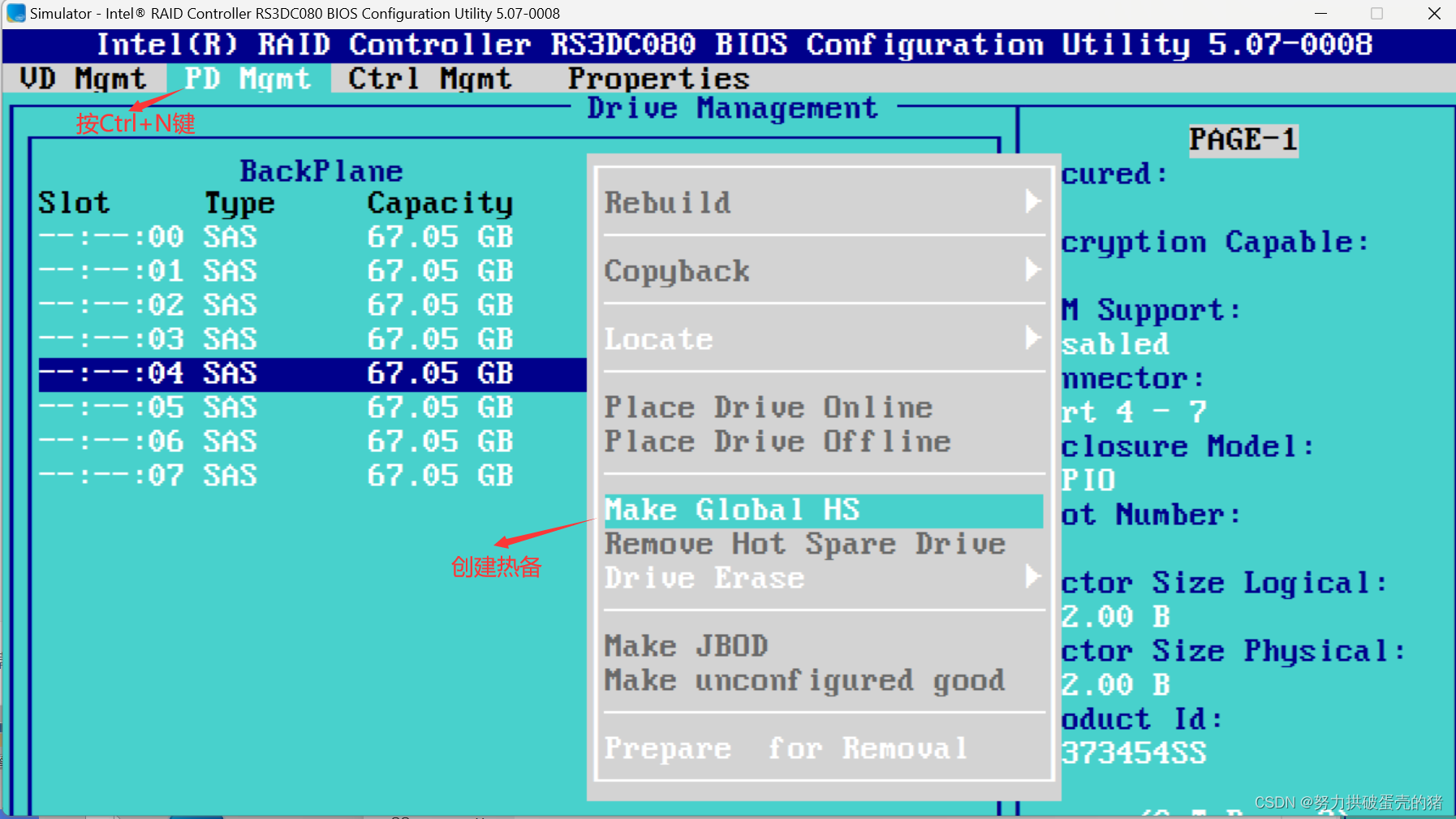

（4）.按Cerl + N将光标右移，然后将光标第5行，按F2，创建热备

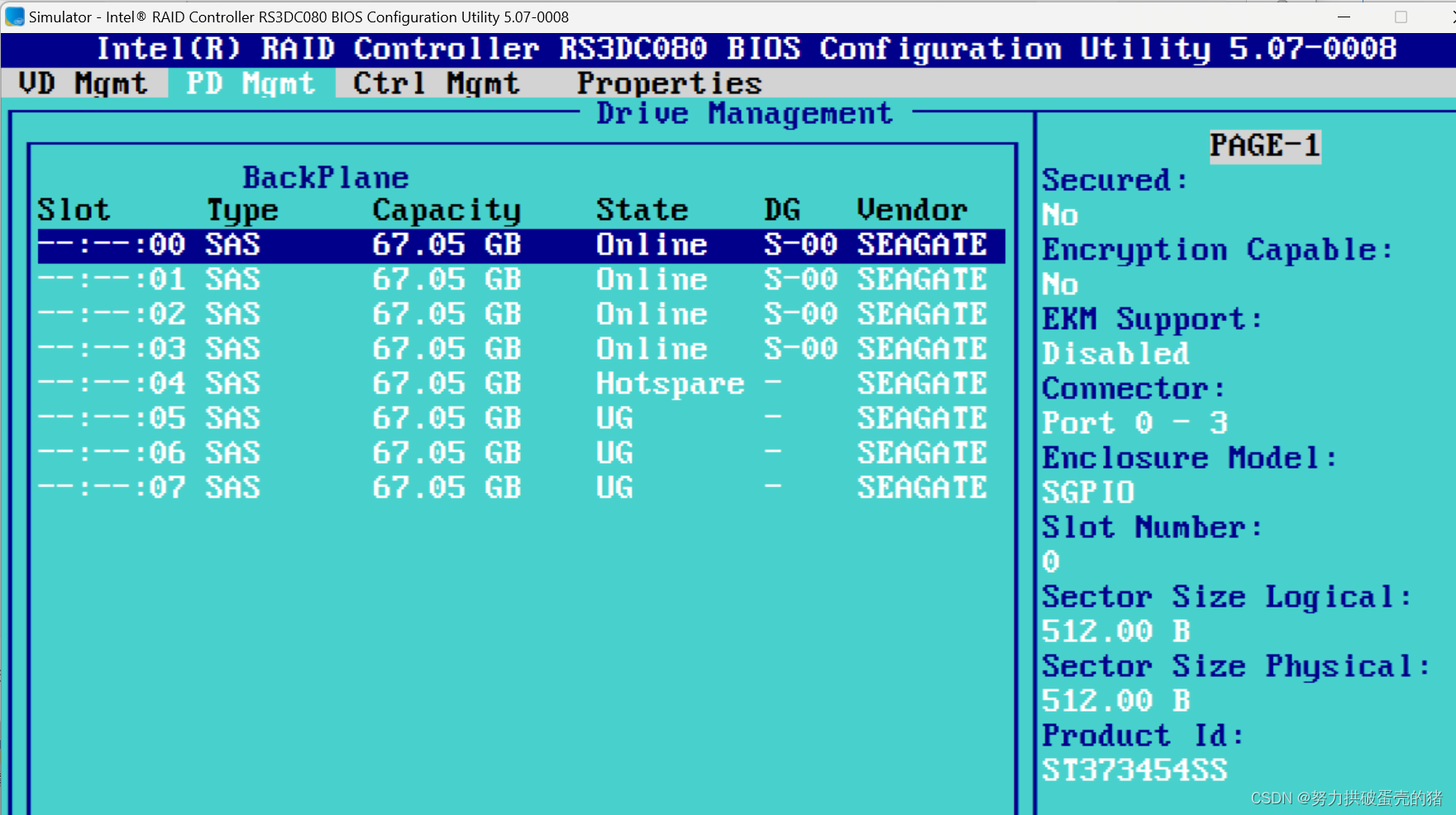

（5）硬RAID创建成功

2.创建软RAID 5

（1）检查、安装mdadm软件包

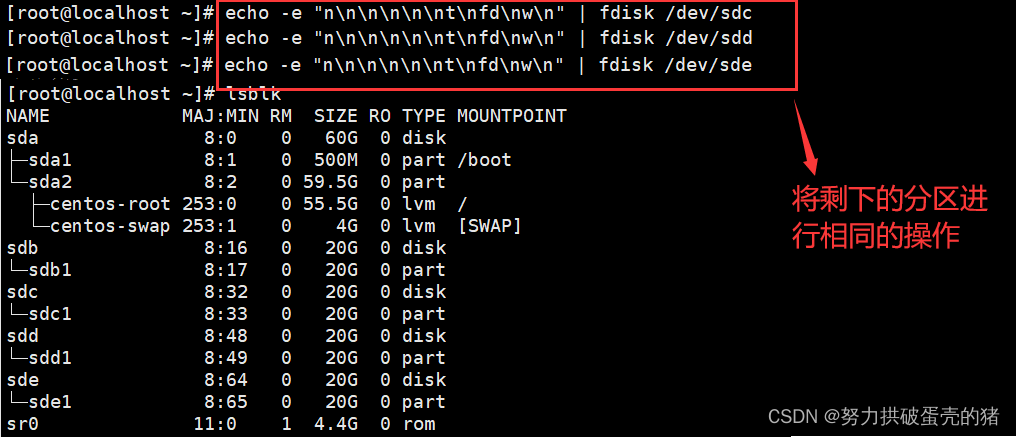

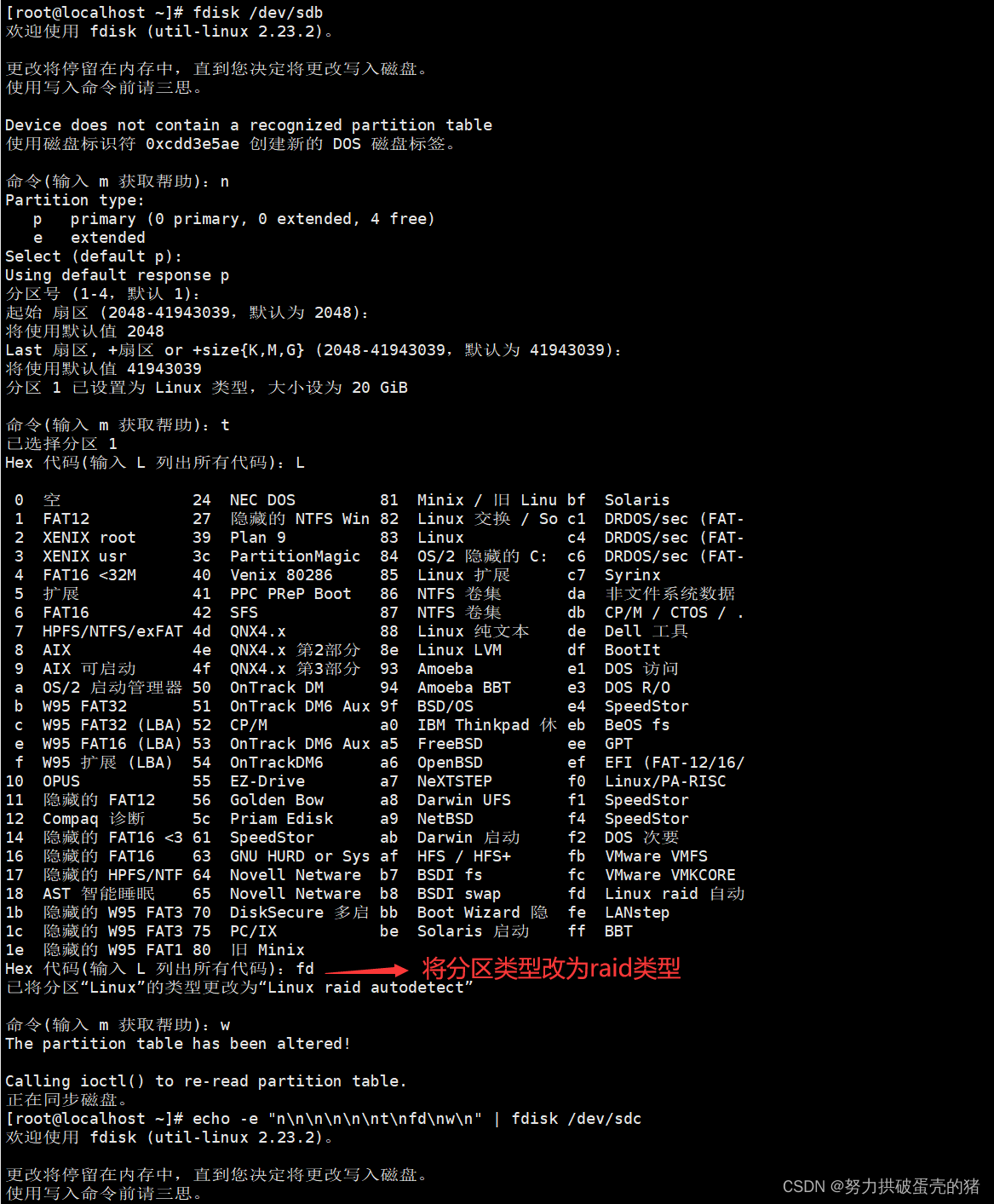

（2）安装4个磁盘，划分4个分区，将分区类型改为RAID类型

echo -e "n\n\n\n\n\nt\nfd\nw\n" | fdisk /dev/sdc
#快捷更改分区类型    n\:表示 回车键

（3）创建RAID设备

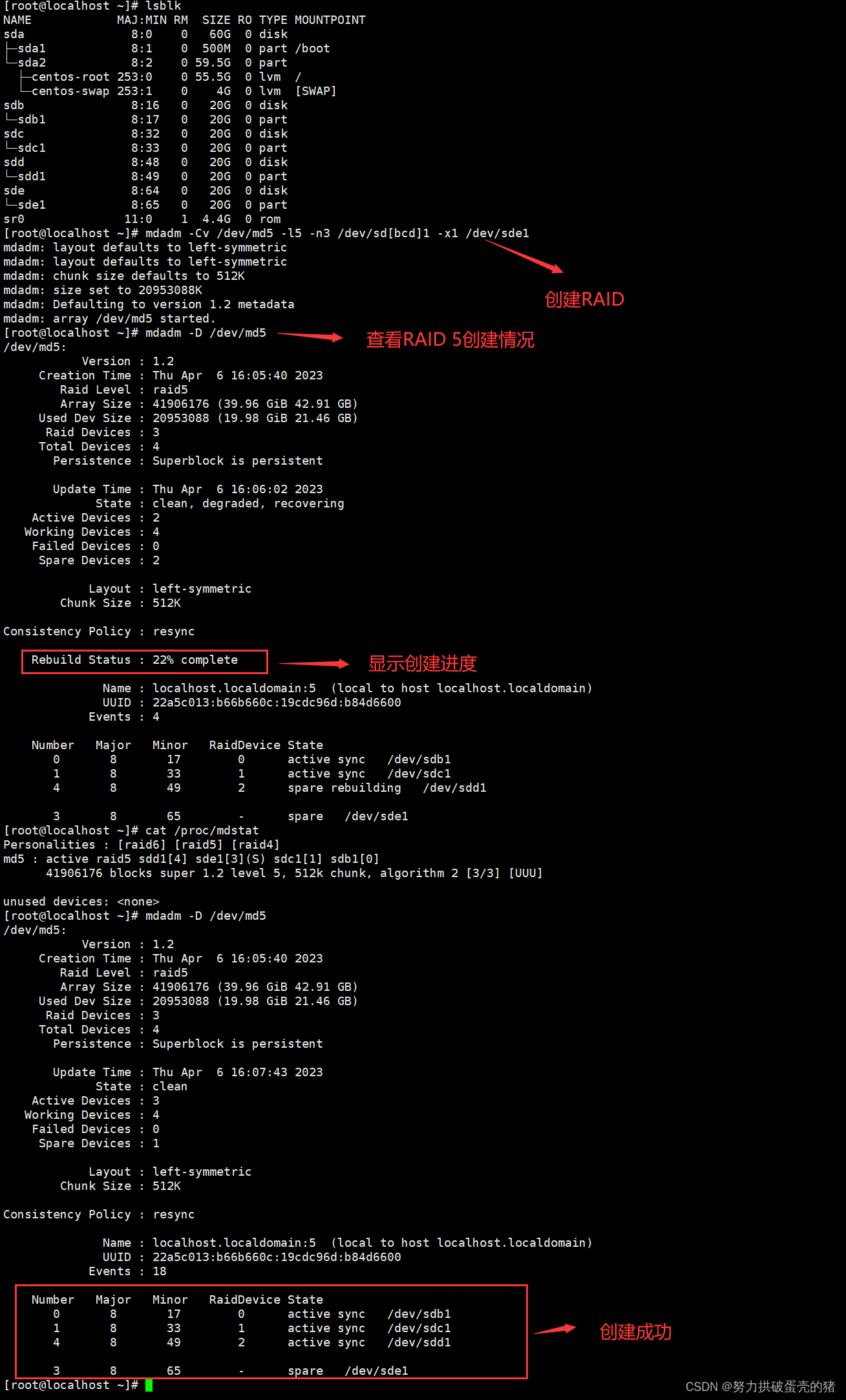

#创建RAID5
mdadm -C -v /dev/md0 [-a yes] -l5 -n3 /dev/sd[bcd]1 -x1 /dev/sde1

-C：表示新建；
-v：显示创建过程中的详细信息。
/dev/md0：创建 RAID5 的名称。
-a yes：--auto，表示如果有什么设备文件没有存在的话就自动创建，可省略。
-l：指定 RAID 的级别，l5 表示创建 RAID5。
-n：指定使用几块硬盘创建 RAID，n3 表示使用 3 块硬盘创建 RAID。
/dev/sd[bcd]1：指定使用这3块磁盘分区去创建 RAID。
-x：指定使用几块硬盘做RAID的热备用盘，x1表示保留1块空闲的硬盘作备用
/dev/sde1：指定用作于备用的磁盘

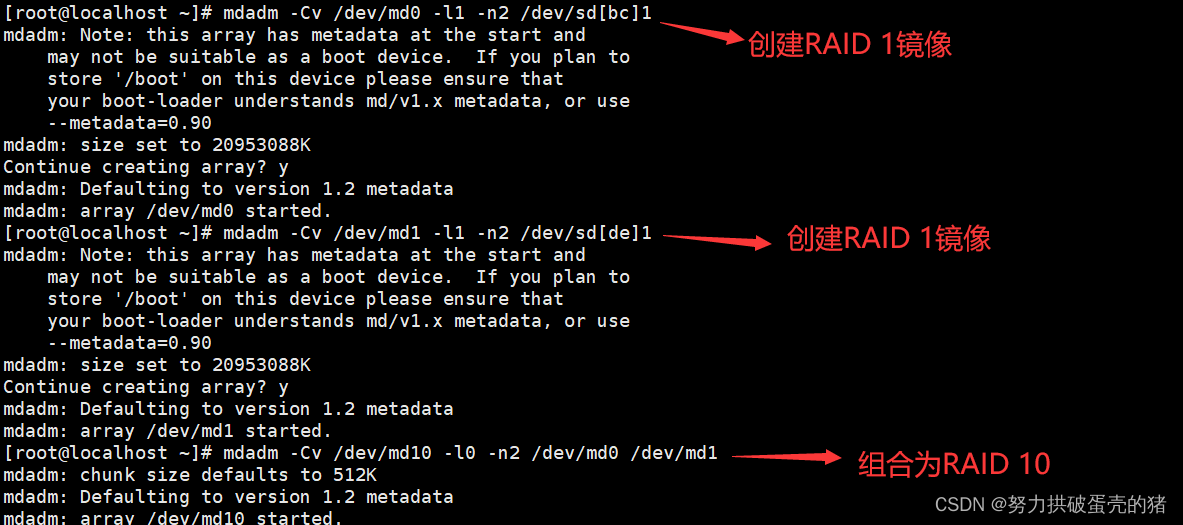

#创建RAID10（先做镜象，再做条带）
mdadm -Cv /dev/md0 -l1 -n2 /dev/sd[bc]1
mdadm -Cv /dev/md1 -l1 -n2 /dev/sd[de]1
mdadm -Cv /dev/md10 -l0 -n2 /dev/md0 /dev/md1

#查看RAID磁盘详细信息
cat /proc/mdstat		#还能查看创建RAID的进度
或者
mdadm -D /dev/md0

#用watch命令来每隔一段时间刷新 /proc/mdstat 的输出
watch -n 10 'cat /proc/mdstat'

#检查磁盘是否已做RAID
mdadm -E /dev/sd[b-e]1

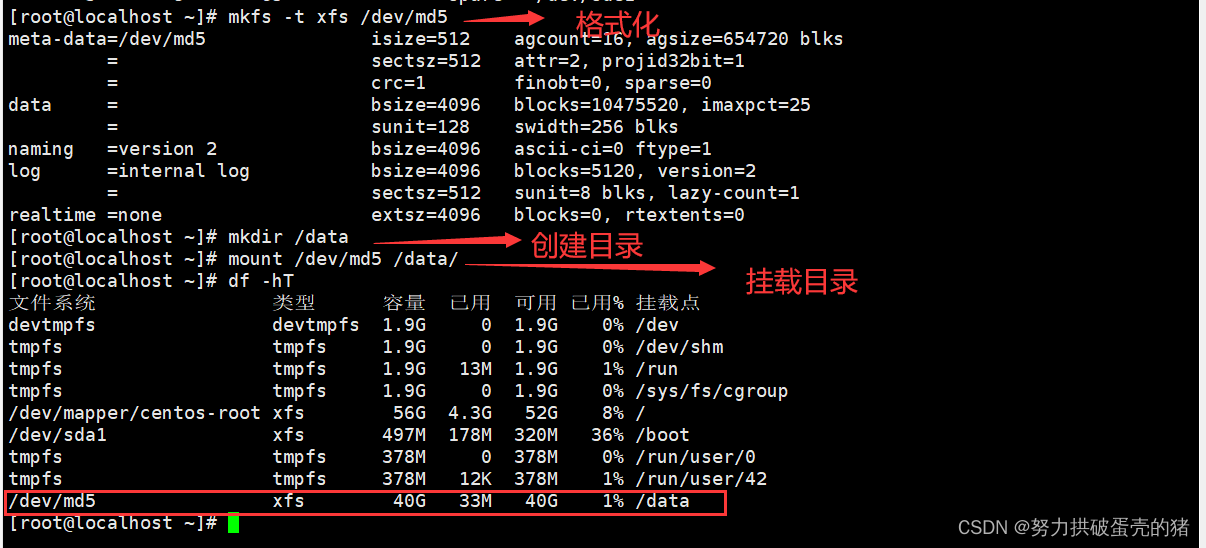

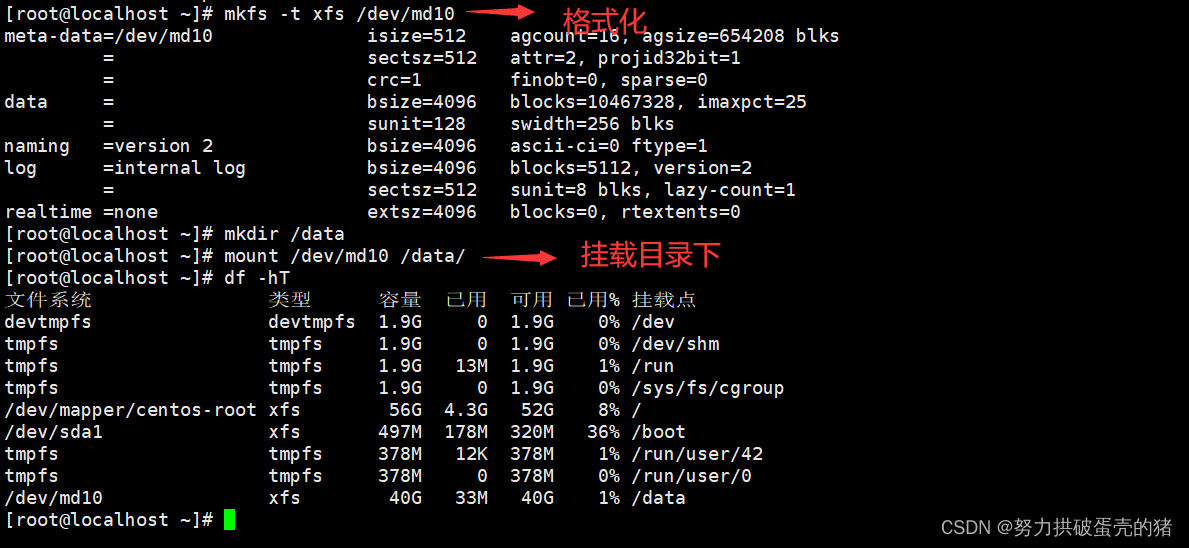

（4）格式化，挂载

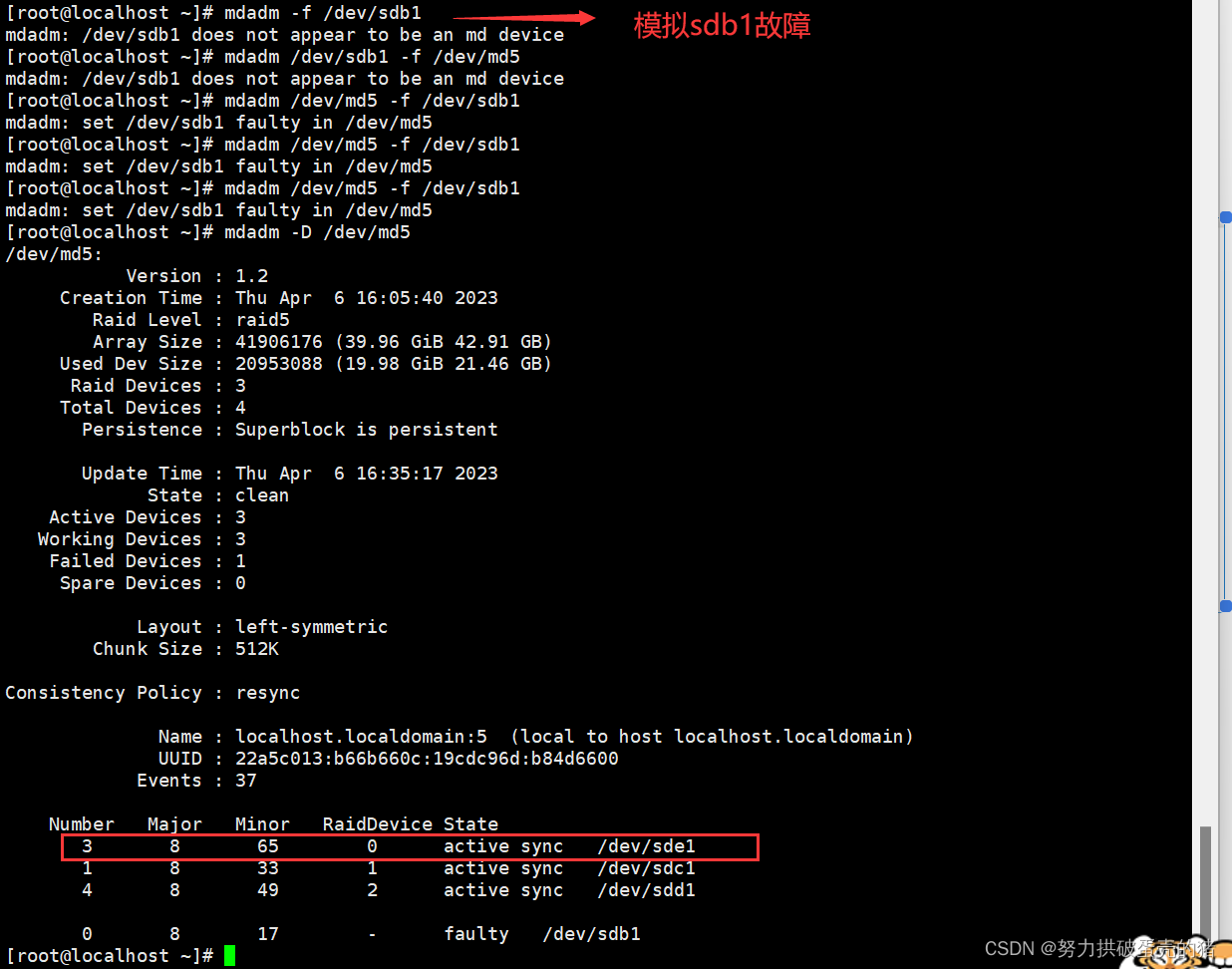

（5）模拟故障

mdadm /dev/md5 -f /dev/sdb1 		#模拟/dev/sdb1 故障
mdadm -D /dev/md5					#查看发现sde1已顶替sdb1

（6）创建 /etc/mdadm.conf 配置文件，方便管理软RAID的配置。

echo 'DEVICE /dev/sdc1 /dev/sdb1 /dev/sdd1 /dev/sde1' > /etc/mdadm.conf
mdadm --detail --scan >> /etc/mdadm.conf


mdadm命令其它常用选项
-r：移除设备
-a：添加设备
-S：停止RAID
-A：启动RAID

mdadm /dev/md0 -f /dev/sdb1
mdadm /dev/md0 -r /dev/sdb1
mdadm /dev/md0 -a /dev/sde1

echo 'DEVICE /dev/sdc1 /dev/sdb1 /dev/sdd1' > /etc/mdadm.conf
mdadm --detail --scan >> /etc/mdadm.conf

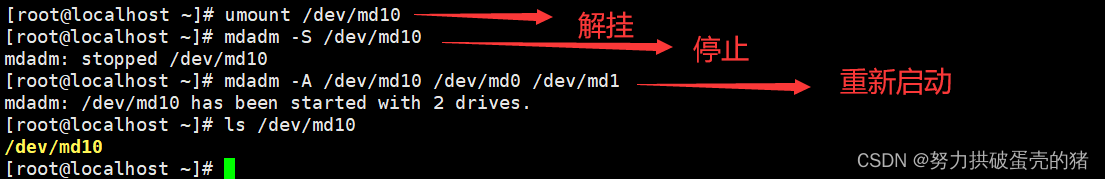

umount /dev/md0
mdadm -S /dev/md0
mdadm -As /dev/md0
#-s：指查找 /etc/mdadm.conf 文件中的配置信息
