【计算机组成原理】多思计组虚拟实验室第三次实验-存储器

3.1 实验目的

1) 掌握静态随机存储器RAM的工作特性。

2) 掌握静态随机存储器RAM的读写方法。

3.2 实验要求

1) 做好实验预习,熟悉MEMORY 6116芯片各引脚的功能和连接方式,熟悉其它实验元器件的功能特性和使用方法,看懂电路图。

2) 按照实验内容与步骤的要求,认真仔细地完成实验。

3.3 实验电路

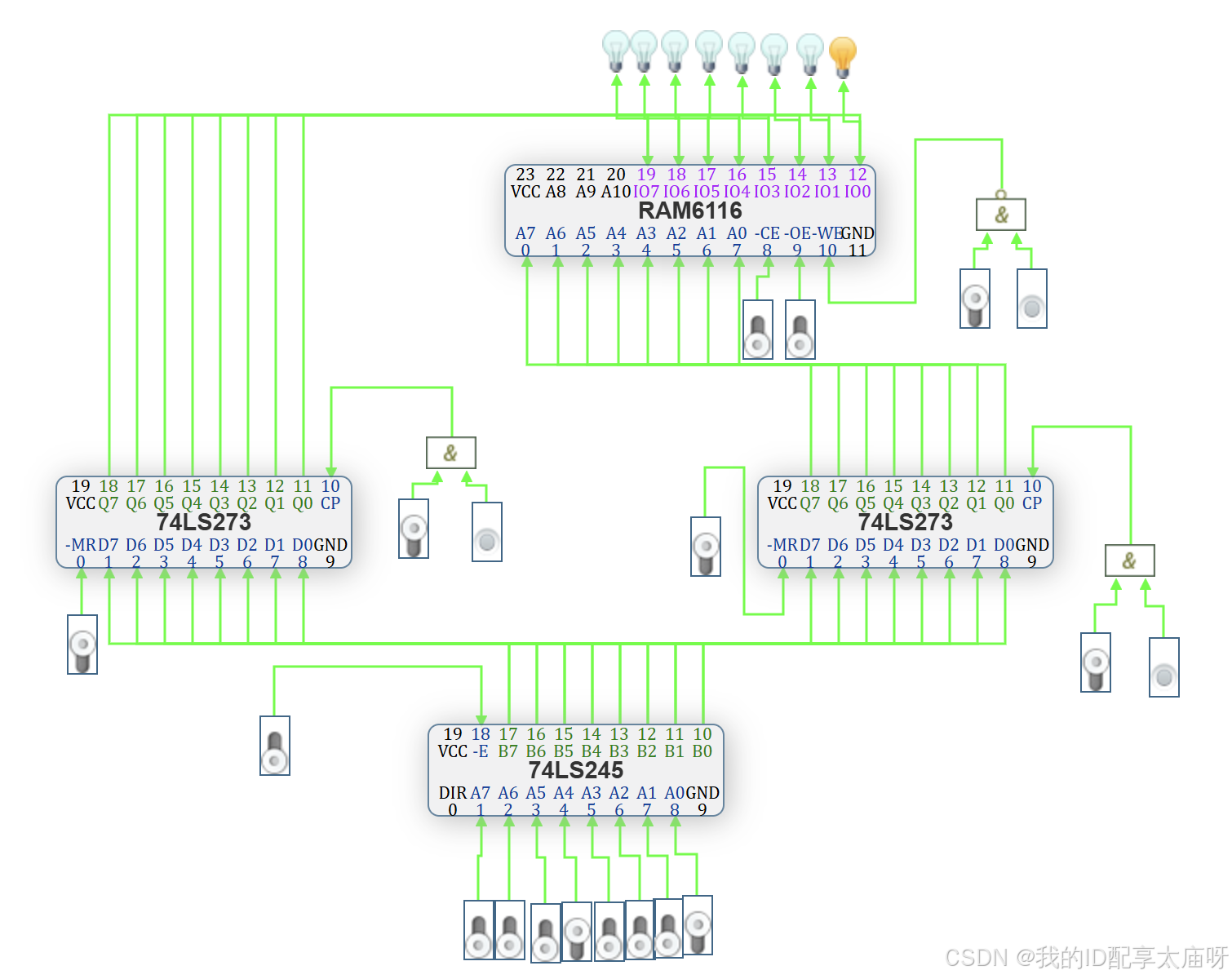

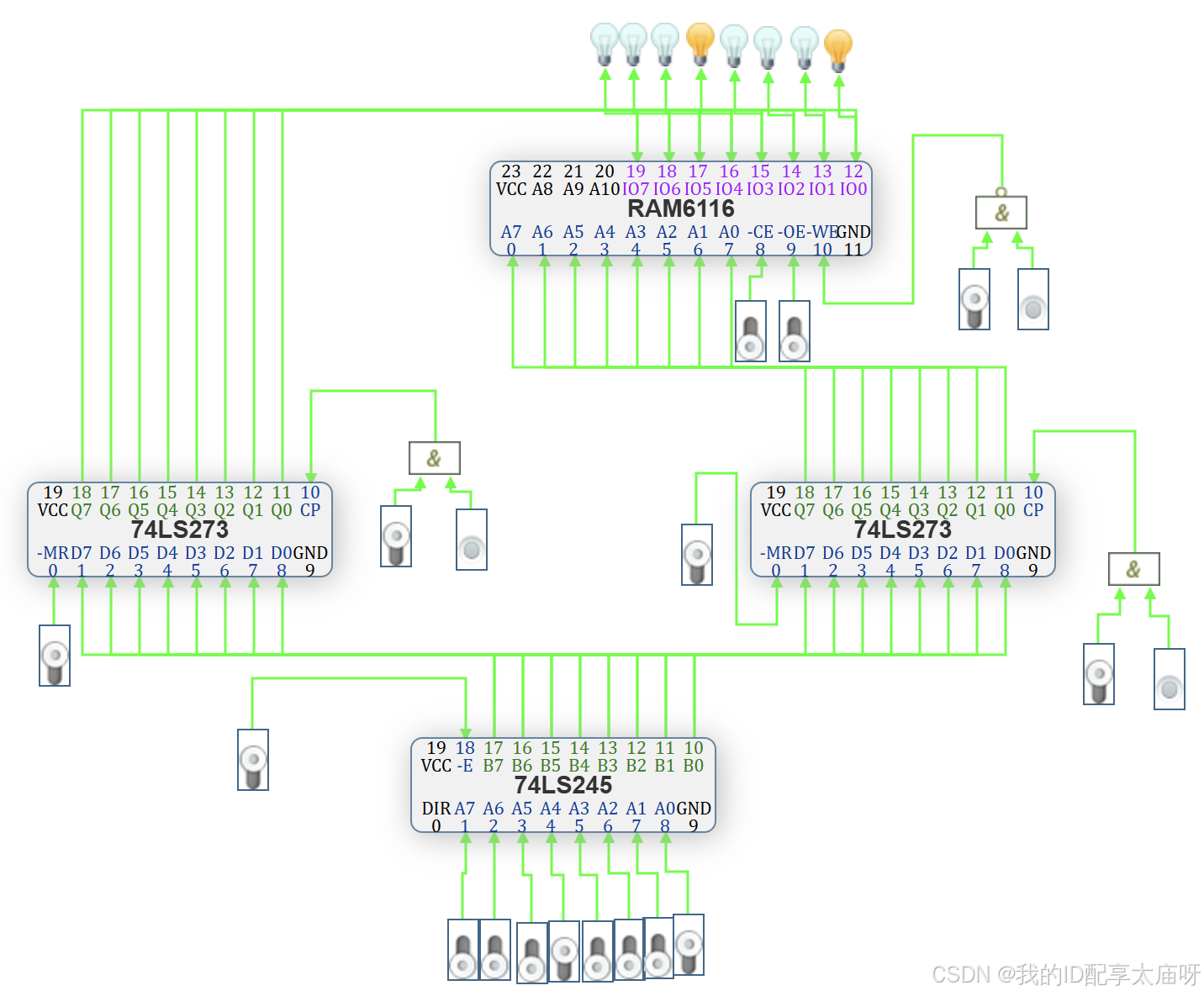

1. 运行虚拟实验系统,绘制实验电路,实验电路截图如下:

本实验使用的主要元器件有:2K×8 静态随机存储器6116,8位数据锁存器74LS273 ( 本  实验用作地址寄存器 AR),  三态输出的8组总线收发器74LS245, 与非门、与门、开关、指 示灯等。

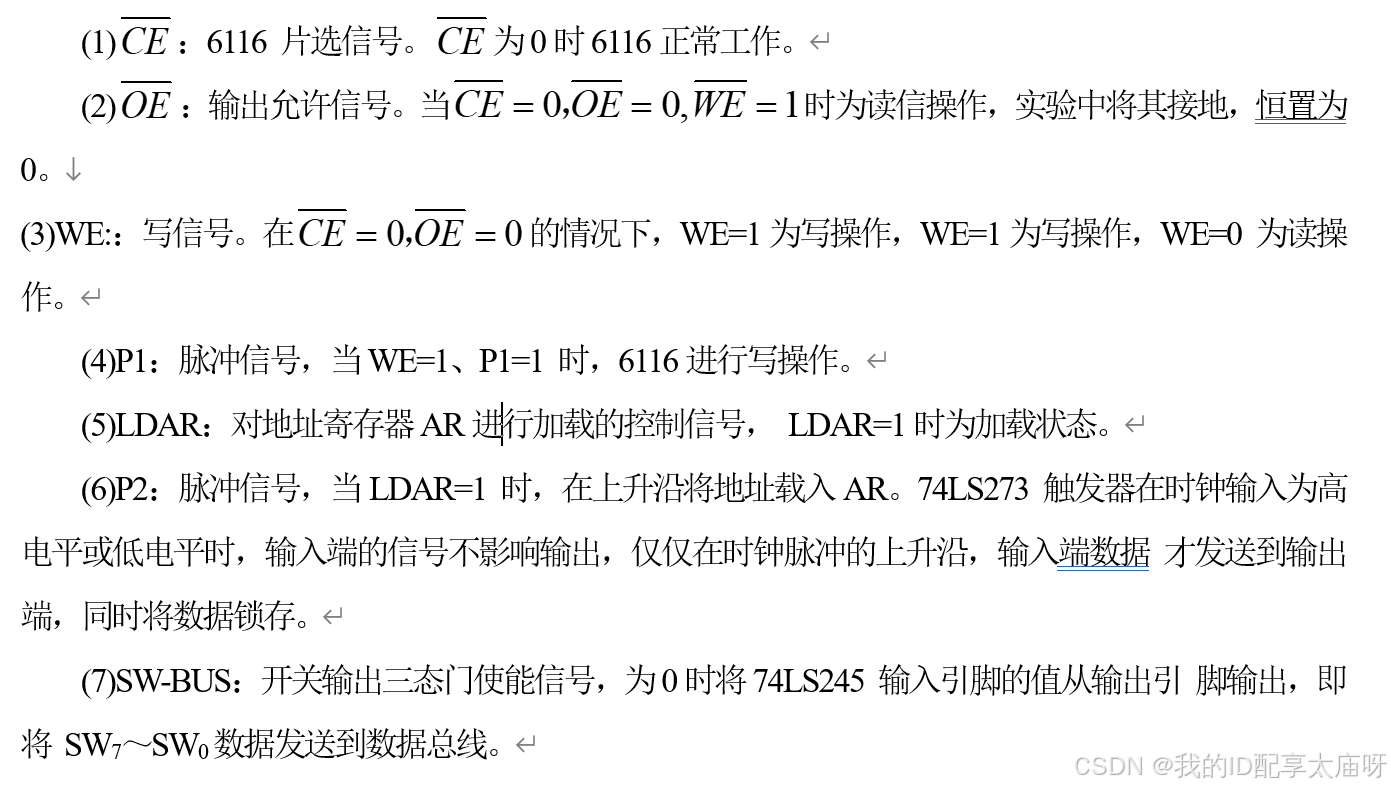

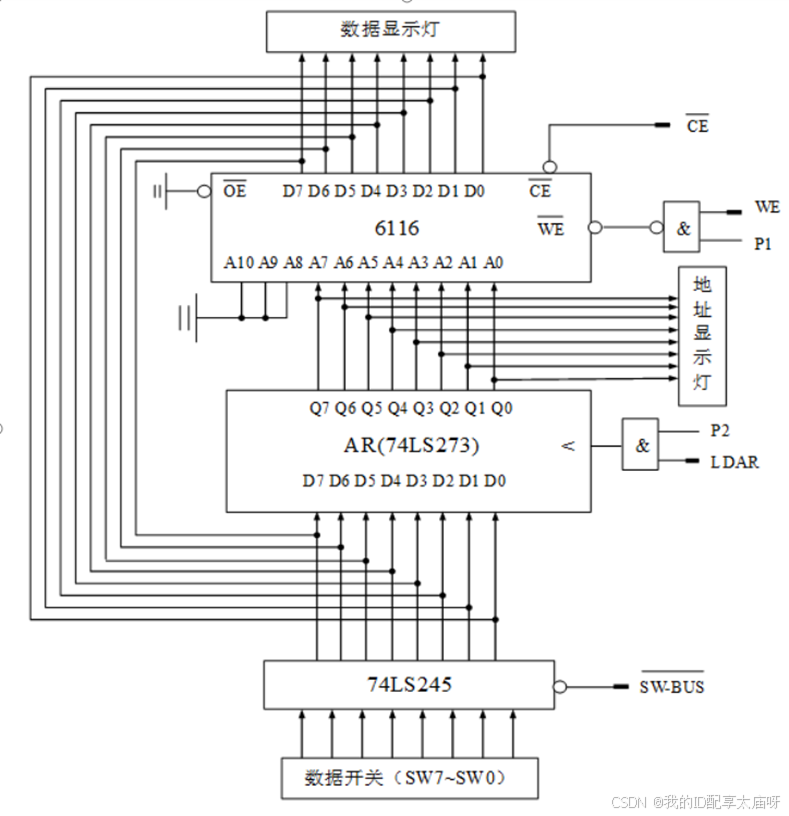

图1为本实验所用的存储器原理图,图中尾端带加粗标记的信号为控制信号,其余为数 据信号或地址信号。实验电路中涉及的控制信号如下:

3.4 实验原理

3.5 实验内容与步骤

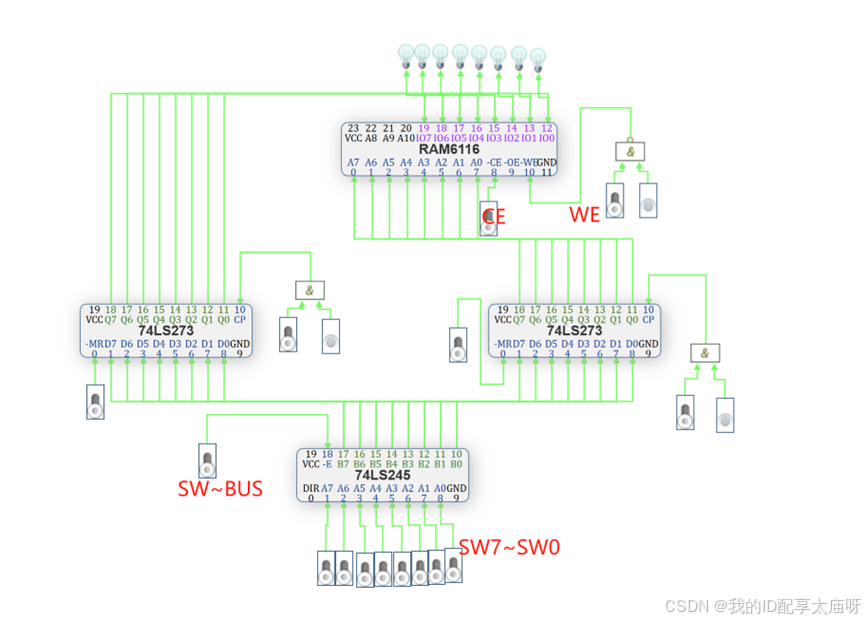

实验图如下:

1.  进行电路预设置。

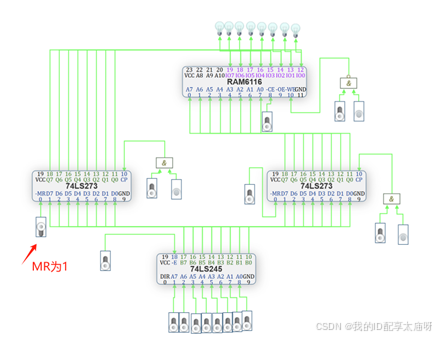

1) 将74LS273的MR置1,AR不清零;

2) CE=1,RAM6116未片选;

3) SW-BUS=1,三态门关闭。

2.  打开电源开关。

3.  存储器写操作。向01~03存储单元分别写入十六进制数据11H、12H、13H,具体操作步骤如下:(以向01号单元写入11H为例)

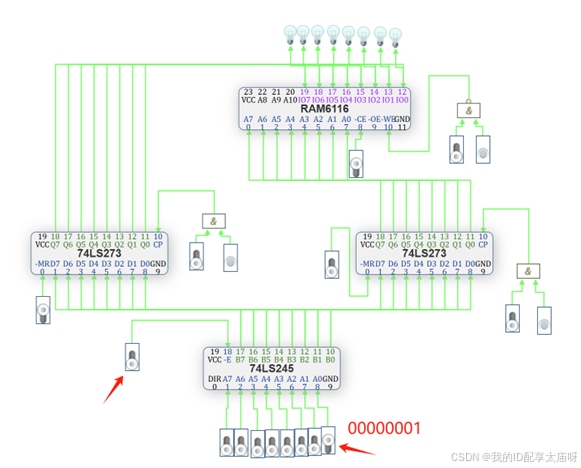

1)将SW7-SW0置为00000001,SW-BUS =0,打开三态门,将地址送入BUS;

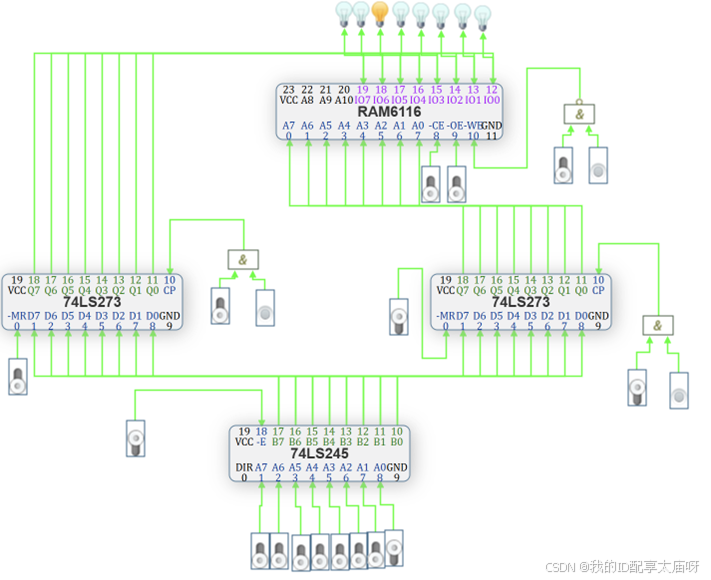

2)LDAR=1,发出P2单脉冲信号,在P2的上升沿将BUS上的地址存入AR,可通过观察AR所连接的地址灯来查看地址,SW-BUS= 1关闭三态门;

3) CE=0,WE=1,6116写操作准备;

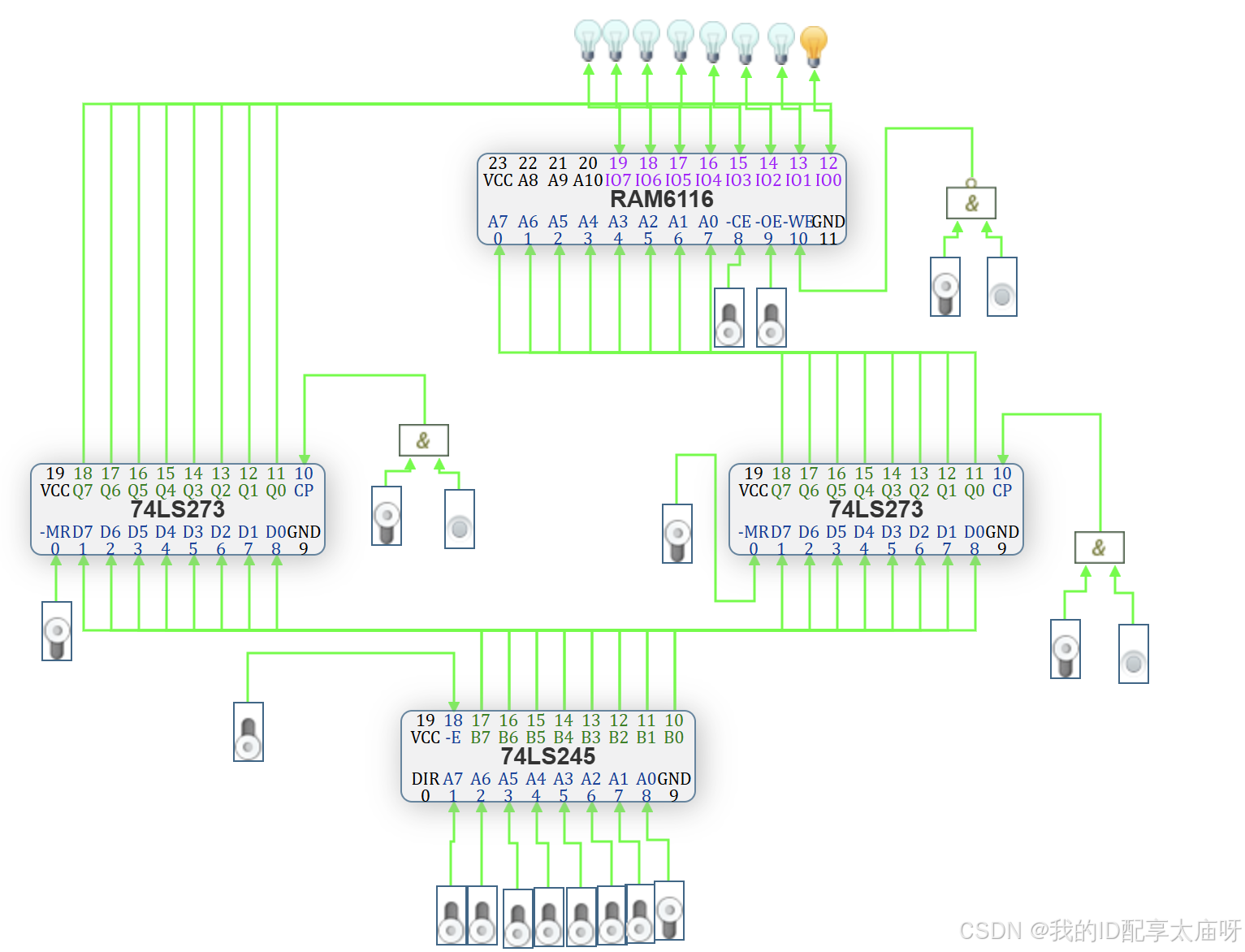

CE和OE都是低电平有效,现在写操作已经完成。

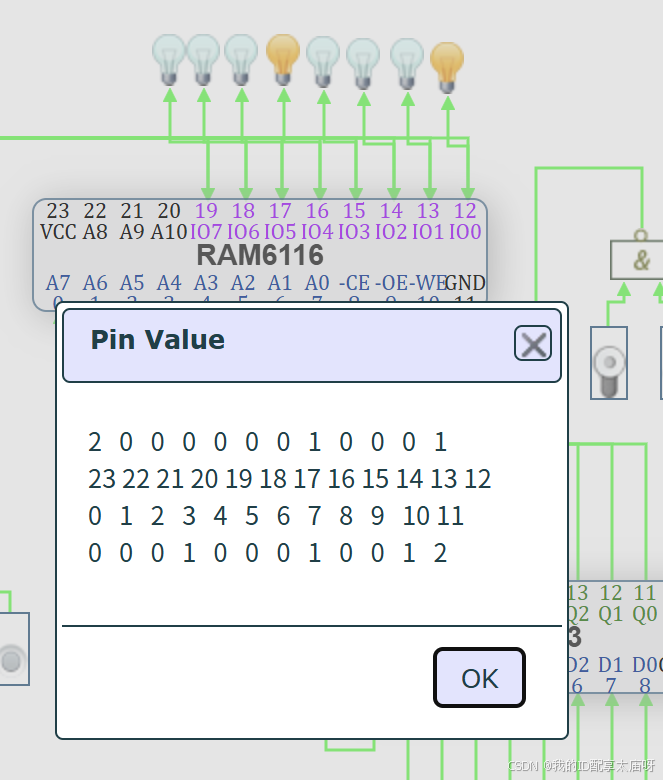

6116的数据已经变成了00010001

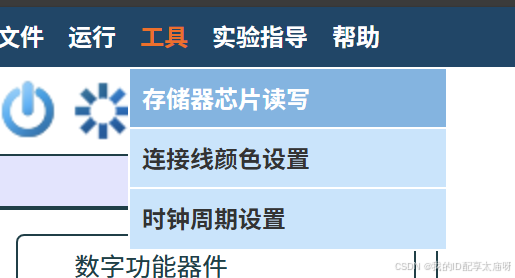

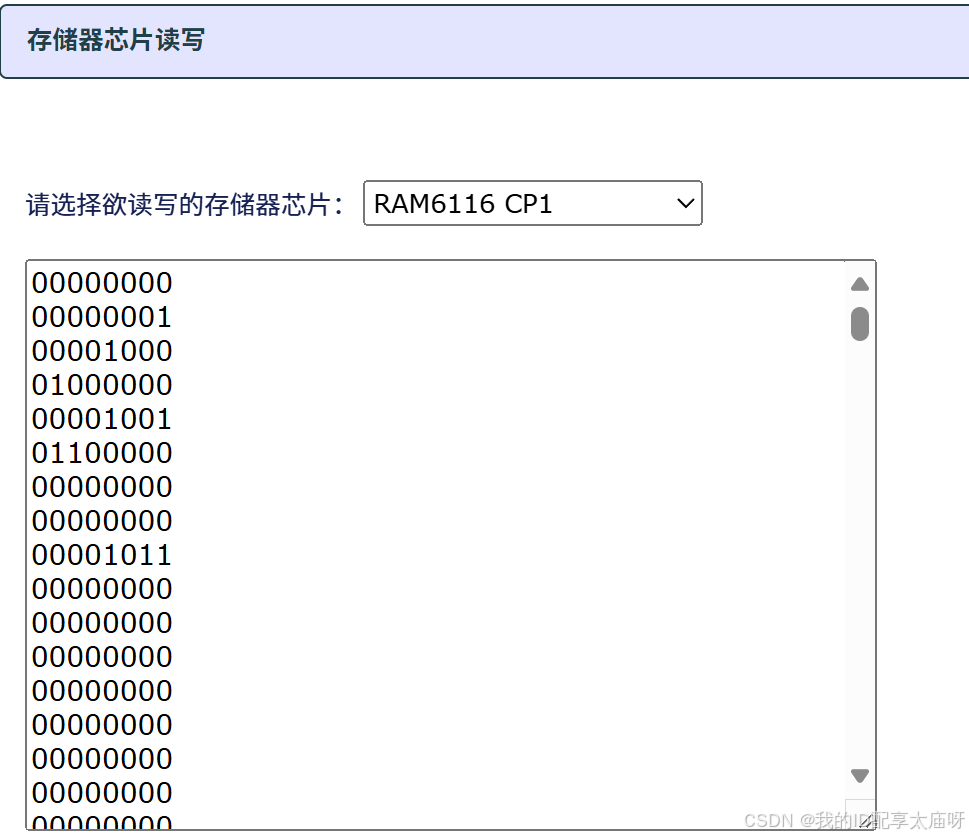

我们现在可以开始读操作,工具-存储器芯片读写-选择6116芯片,我们可以看见第二个值是我们刚刚写入的数据。

4)将SW7-SW0置为00010001,SW-BUS =0,打开三态门,将数据送入BUS;

5) 发出P1单脉冲信号,在P1的上升沿将BUS上的数据00010001写入RAM的01地址;

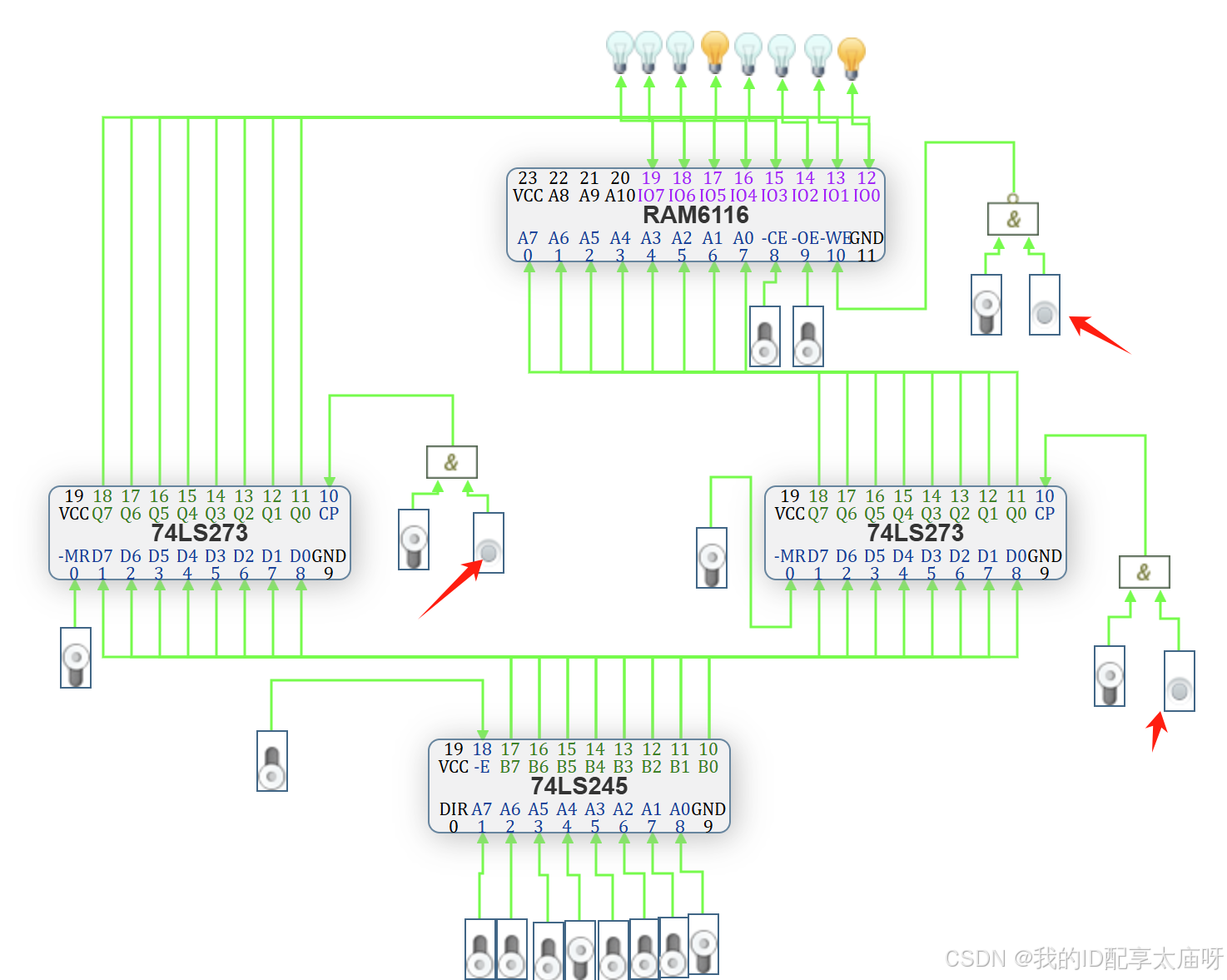

点击下面箭头所指的区域(先点273,再点RAM),就可以保存传的数据,显示灯就亮了。

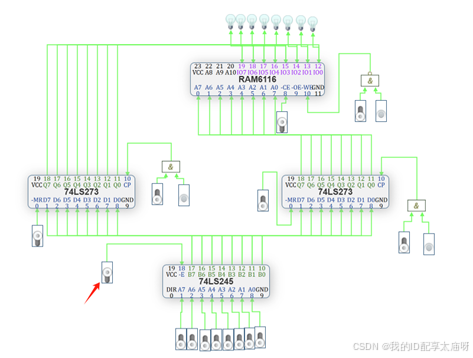

6)CE=1,6116暂停工作,SW-BUS =1关闭三态门。

4.  存储器读操作。依次读出01~03单元中的内容,观察上述单元中的内容是否与前面写入的一致。具体操作步骤如下:(以从01号单元读出数据11H为例)

1) 将SW7-SW0置为00000001,SW-BUS =0,打开三态门,将地址送入BUS;

2) LDAR=1,发出P2单脉冲信号,在P2的上升沿将BUS上的地址存入AR中,可通过观察AR所连接的地址灯来查看地址,SW-BUS =1关闭三态门;

3) CE=0,WE=0,6116进行读操作,观察数据灯是否为先前写入的00010001。

4) CE=1,6116暂停工作。
