1.目的

        本章节续写PC与FPGA板卡之间的通信，主要说明如何利用官方驱动与FPGA板卡交互。

2.官方驱动文件

        解压出来官方下载的驱动文件，可以获得一个pdf以及压缩文件，pdf里有交互说明，压缩文件是驱动以及交互工具。

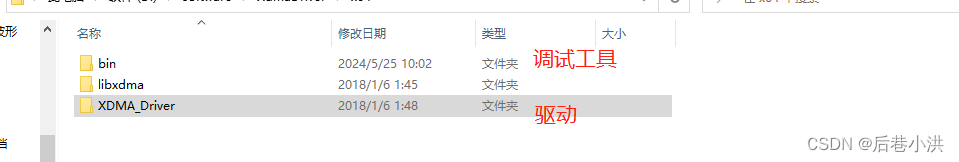

        把压缩文件再解压一下可以得到如下三个文件夹,其中bin是我们要使用的调试工具，XDMA_Driver是对应的PCIE的驱动。 驱动需要强制禁用数字签名之后，再去设备管理器里面更新驱动，路径选XDMA_Driver。

3.调试工具说明

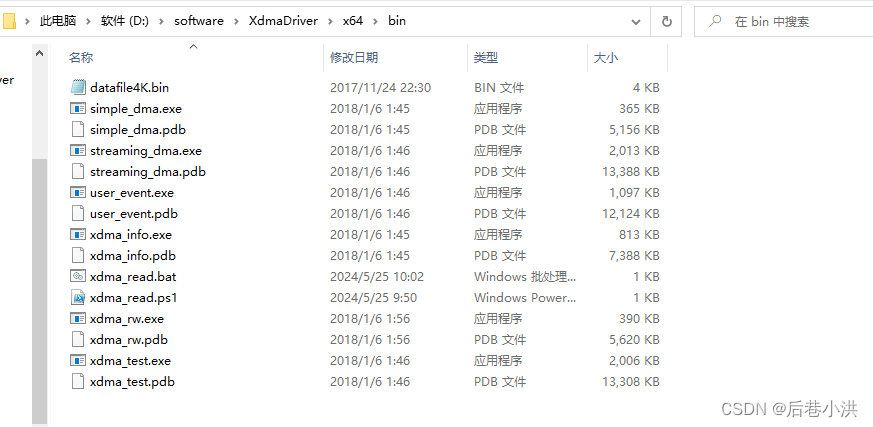

        bin文件夹里面有如下文件。

        主要说明一下xdma_rw.exe，它在文档里的描述如下,具体的使用用例里面也很多，需要注意的是：

        1.user即我们之前使能的AXI LITE MASTER INTERFACE通道，访问FPGA内部寄存器的；

                xdma_rw.exe user read 0 –l 4    :读取0地址，4字节

                xdma_rw.exe user write 0x0 0x67 0x45 0x23 0x01 ： 写入0地址，4字节

        2.我们写入dma数据的时候是xdma_rw.exe h2c_0 write 0x00 0x00 0x01 0x02 0x03；

        3.我们读取dma数据的时候是xdma_rw.exe c2h_0 read 0x00 -l 4；

        ps:上述指令可以在powershell里面运行，切换到对应路径，或者修改下环境变量即可，举例读写寄存器操作如下，寄存器0是我FPGA内部定义的版本号0x20240526，然后我往0x0c寄存器写入0x00 0x01 0x02 0x03，读取回来0x03 0x02 0x01 0x00 (0x0c寄存器是FPGA内部定义的一个可读可写的寄存器，字节顺序可以FPGA内部调整)

        1.首先win + x 选择windows powershell(管理员)

        2.在命令窗口敲：cd xxx\bin

        3.然后执行.\xdma_rw.exe ...

        ps:如果你想不用cd到目标路径，就把路径添加到系统环境变量path里面
