KNX一智能调光控制项目

KNX是一种开放的、全球通用的智能建筑控制系统，它提供了一种标准化的方式来集成和控制各种智能设备，包括照明、暖通空调、安防、窗帘等。智能调光控制项目是KNX系统中的一个应用场景，通过使用KNX智能调光控制器，可以实现对照明设备的亮度进行精确调节和控制。

在KNX智能调光控制项目中，通常会使用KNX总线作为设备之间的通信媒介，通过连接各个调光器和开关等设备，实现对照明系统的集中控制。KNX智能调光控制器可以根据用户的需求，通过调节电流或电压来改变灯光的亮度，从而实现不同场景下的照明效果。

一、KNX智能调光控制项目概述

KNX智能调光控制项目是一个综合性的建筑自动化系统，它不仅能够实现照明设备的智能化控制，还能与其他家庭自动化系统相结合，提供更为便捷和高效的居住环境。KNX系统支持多种照明调光方式，包括前切/后切调光控制、0-10V调光控制、DALI数字调光控制以及DMAX 512调光控制等。

1.1系统组成和工作原理

KNX智能调光系统通常由以下几个核心组成部分构成：

• 控制面板：用户可以通过控制面板进行场景选择和调光时间的设置，以及亮度值的调整。

• 调光模块：负责接收控制信号并调节灯光的亮度。

• 传感器：如光照度传感器，用于检测自然光照强度，以便自动调节室内照明。

• 总线电源：为系统提供稳定的电源，确保系统稳定运行。

系统的工作原理是通过KNX总线将所有智能照明控制模块连接到一起，形成一个完整的控制系统。用户可以通过控制面板或其他智能设备发出控制指令，这些指令会被总线上的调光模块接收并执行，从而实现对灯光的精确控制。

1.2系统优势

KNX智能调光系统的优势在于其高度的灵活性和便利性。它可以实现远程集中控制，也可以根据用户的习惯和需求进行个性化设置。此外，系统还能够根据自然光照强度自动调节室内照明，以达到节能效果。系统的扩展性也很强，可以根据需要添加更多的控制模块和传感器，以满足不断变化的居住环境需求。

KNX智能调光控制项目是一个集成了多种先进技术和功能的现代化照明系统，它能够显著提升居住环境的舒适度和能效，同时也为用户提供了极大的便利性和灵活性。随着技术的不断发展和成本的降低，预计这种系统将在未来的住宅和商业建筑中得到更广泛的应用。

KNX智能调光控制项目的优势包括：

1. 灵活性：可以根据不同需求进行灵活的调光设置，满足不同场景下的照明需求。
2. 节能性：通过智能调光控制，可以根据实际需要调节灯光亮度，达到节能的效果。
3. 集成性：KNX系统支持多种设备的集成，可以与其他智能设备进行联动控制，实现更智能化的照明控制。

• 1.3KNX智能调光控制器如何实现对灯光亮度的调节？

1. KNX智能调光控制器是一种用于控制灯光亮度的设备，它通过KNX通信协议与其他设备进行通信，实现对灯光亮度的调节。具体实现方式如下：KNX智能调光控制器通过接收来自用户的控制指令，例如通过触摸面板、手机APP等方式输入亮度调节指令。控制器将接收到的指令转换为相应的控制信号，通过KNX通信协议将信号发送给灯光控制模块。灯光控制模块接收到控制信号后，根据信号的数值来调节灯光的亮度。可以通过调节电流、改变PWM信号的占空比等方式实现灯光亮度的调节。调光控制器还可以根据预设的场景或时间表来自动调节灯光亮度。例如，在白天可以设置较高的亮度，而在晚上可以设置较低的亮度。控制器还可以与其他智能设备进行联动，实现更智能化的灯光控制。例如，当有人进入房间时，通过人体传感器检测到人体活动后自动调节灯光亮度。

• 二、ETS5软件：

•   ETS5软件是一款用于建筑自动化系统集成和配置的专业软件。它提供了一个综合的工具包，用于设计、配置和调试各种智能建筑系统，例如照明控制、暖通空调、安全监控、能源管理等。

1. ETS5软件具有以下主要特点和功能：

   设备兼容性：ETS5软件兼容多种主流的建筑自动化设备和协议，如KNX、BACnet、LON等，可以实现不同设备之间的互操作性。

   集成和配置：ETS5软件提供了一个直观易用的用户界面，用于集成各种设备和系统，并进行配置和参数设置。用户可以根据项目需求，灵活地创建和调整系统拓扑结构。

   调试和测试：ETS5软件提供了全面的调试和测试功能，可以帮助用户快速发现和解决系统中的问题。用户可以使用模拟器模拟设备行为，进行离线测试，以确保系统的正常运行。

   项目管理：ETS5软件支持项目管理功能，可以帮助用户进行项目的组织和管理。用户可以创建不同的项目、任务和计划，并跟踪项目的进展和完成情况。

   总的来说，ETS5软件是一款功能强大的建筑自动化系统集成和配置工具，能够帮助用户高效地设计、配置和调试智能建筑系统，提高建筑的舒适性、安全性和能源效率

一、任务描述:

1、灯光的单独调光;
2、2路调光模块的基本使用;
3、V50触摸屏的基础按键使用

二、实施

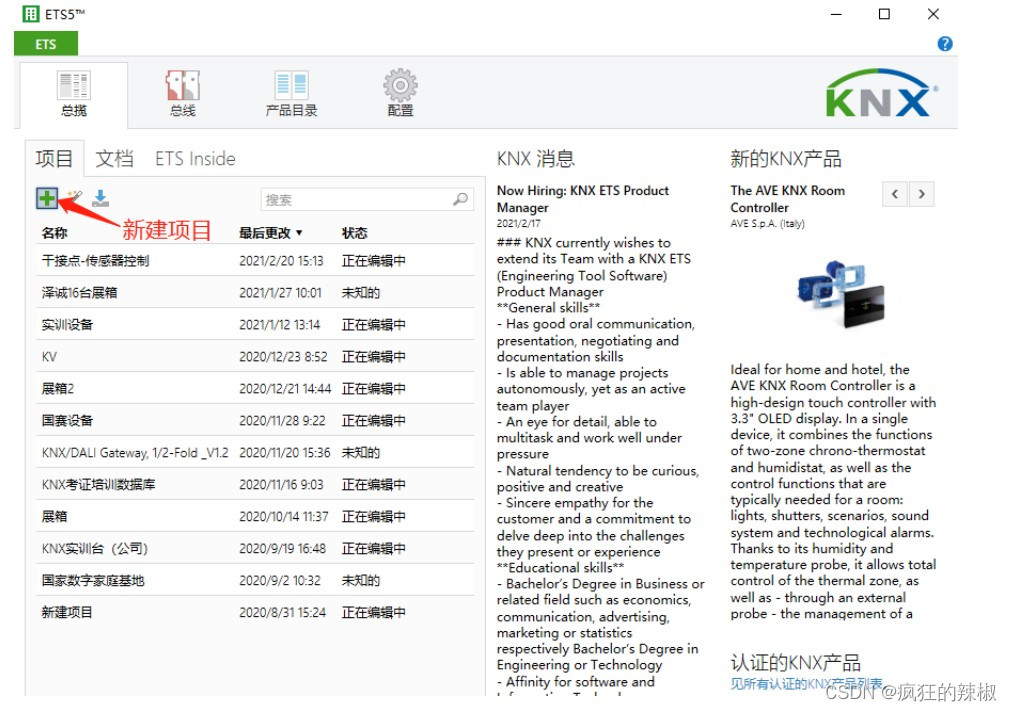

1.打开ets5 创建项目

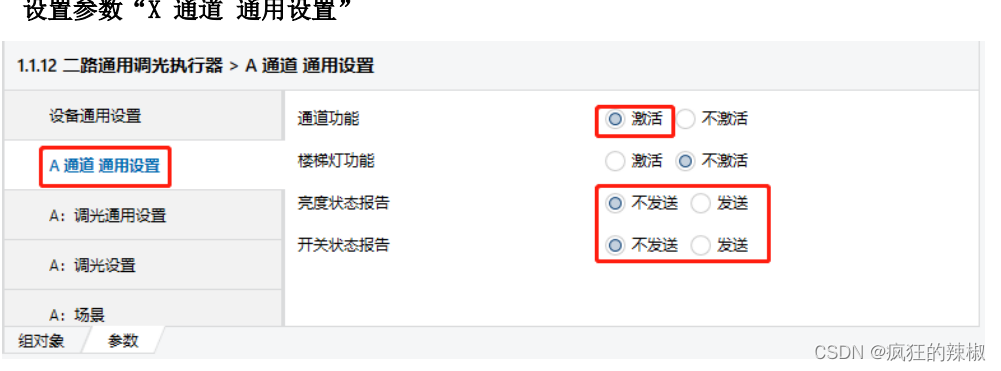

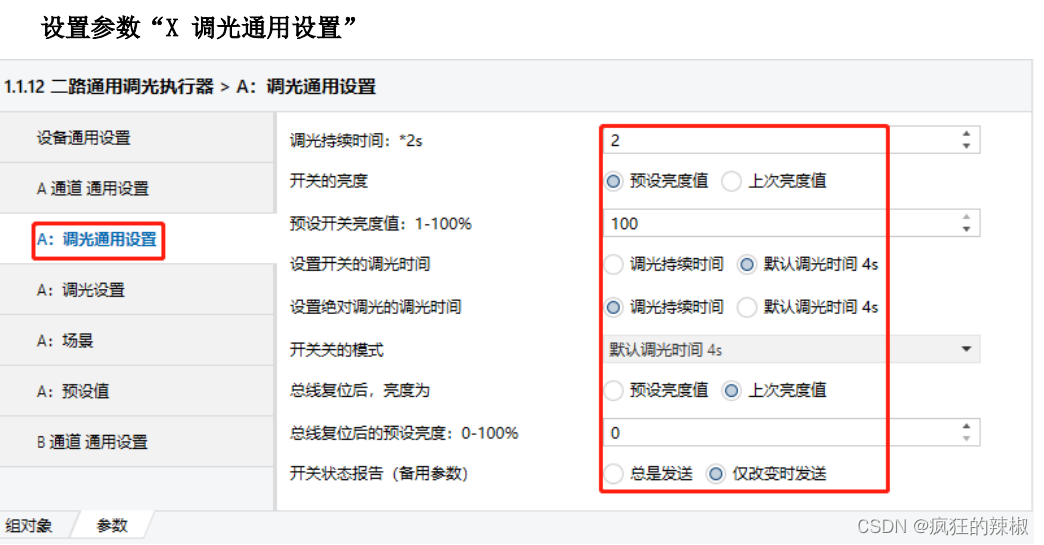

2、导入产品数据库（两种方法）

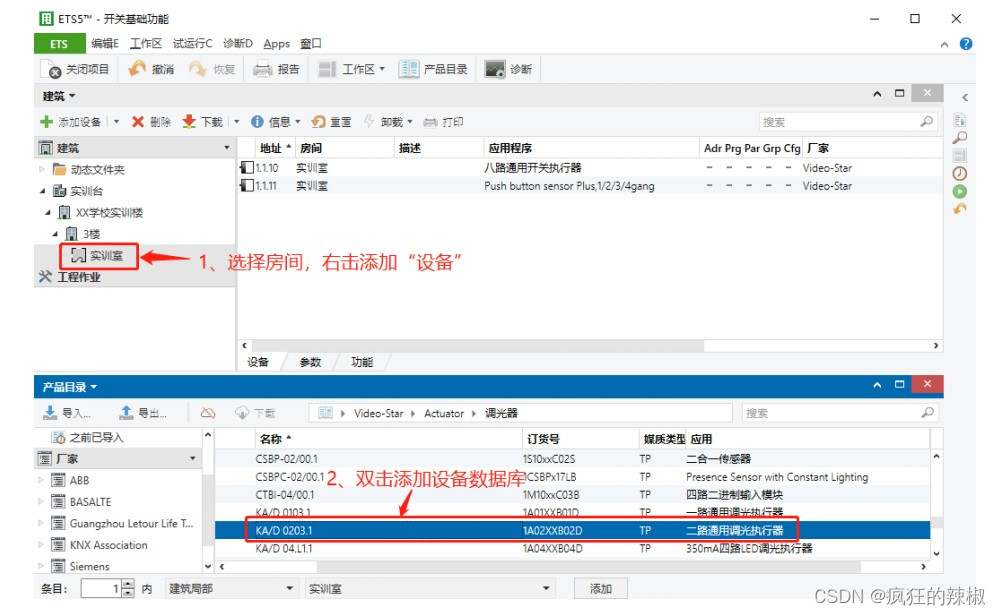

（1）从产品目录导入 2 路调光模块的数据库。

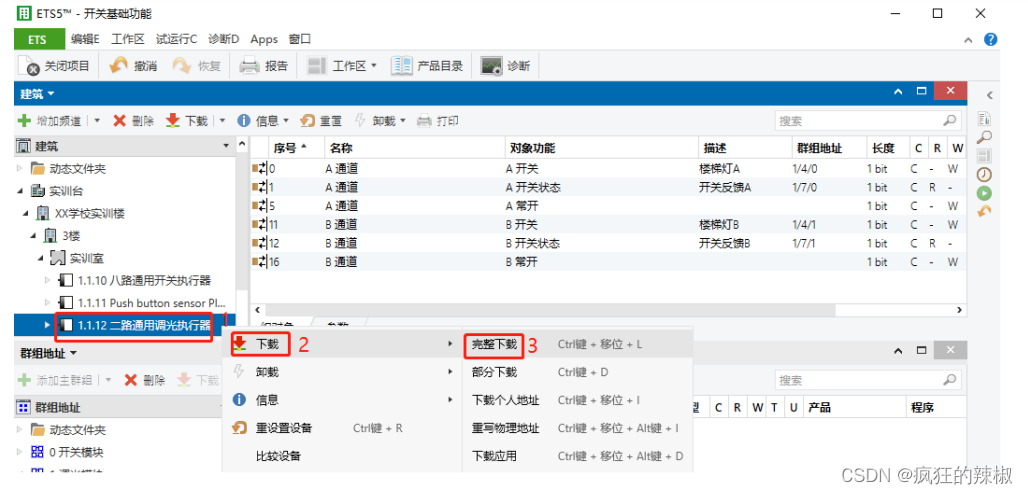

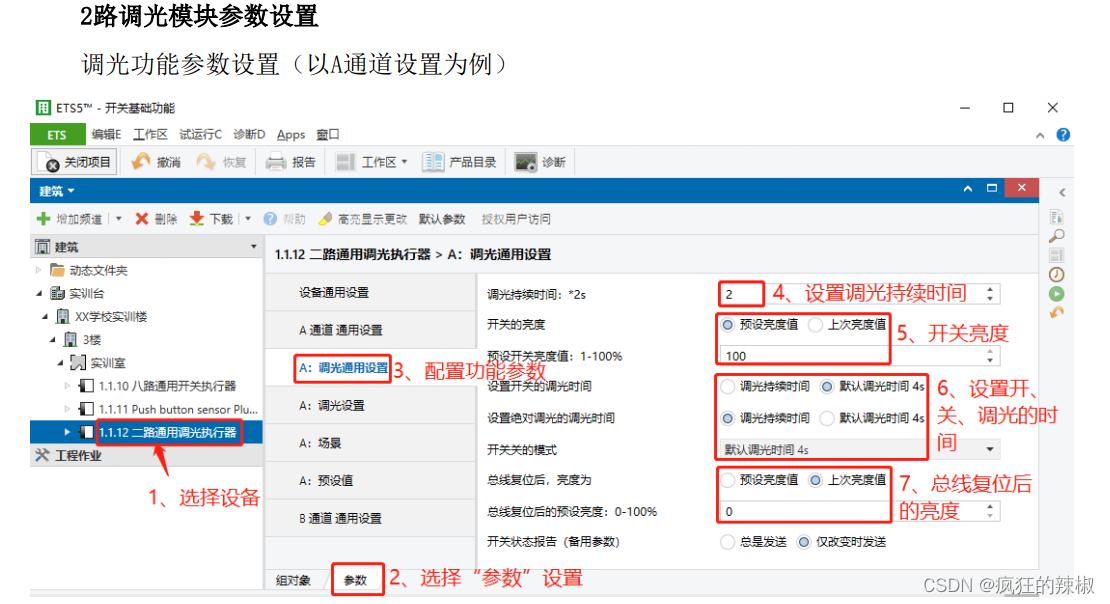

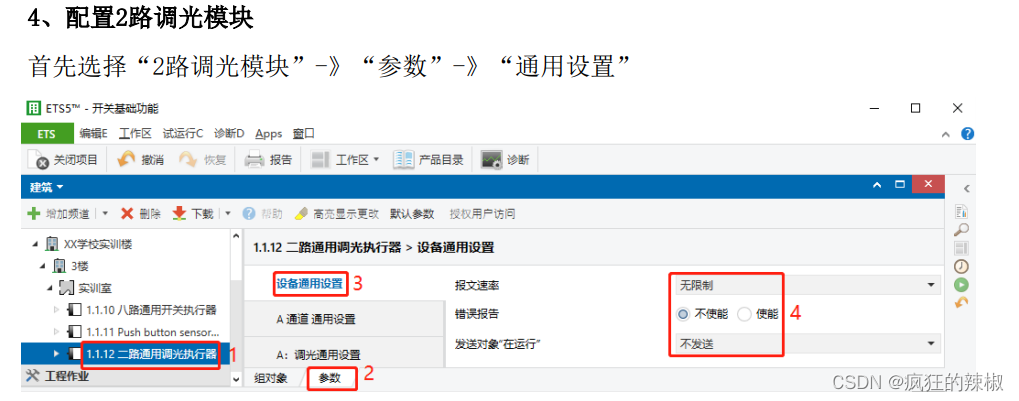

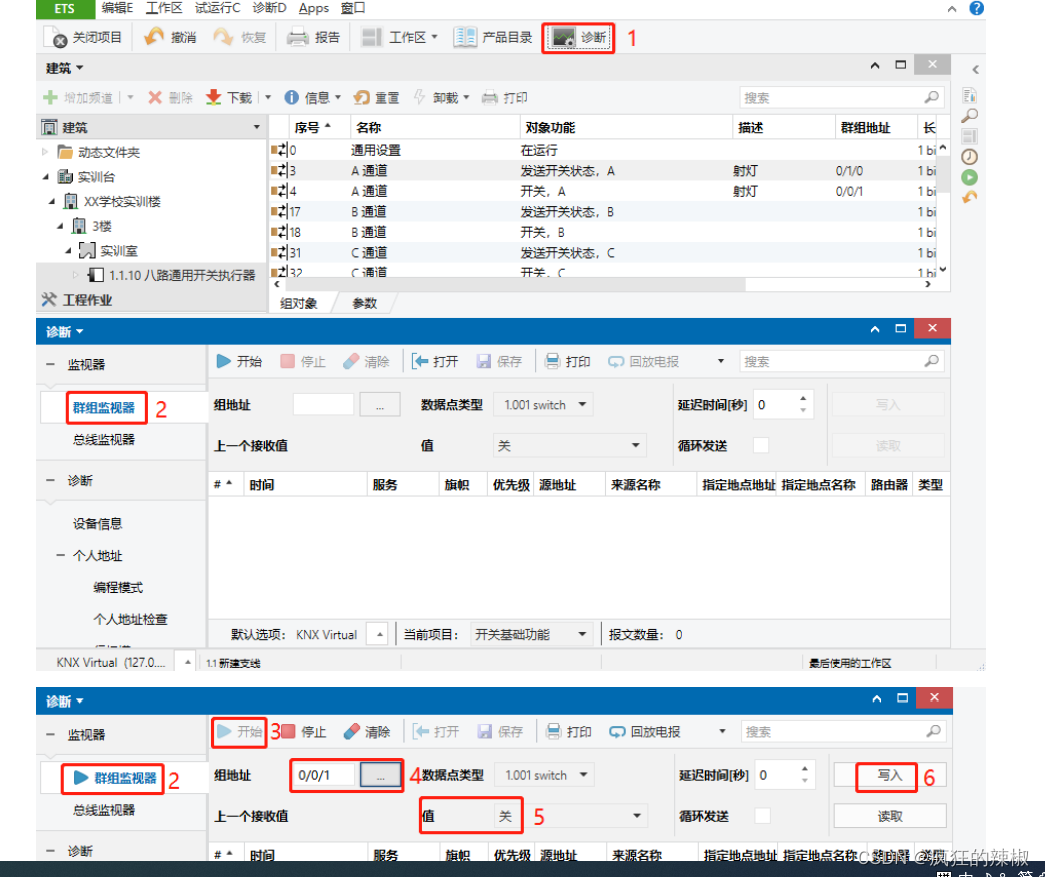

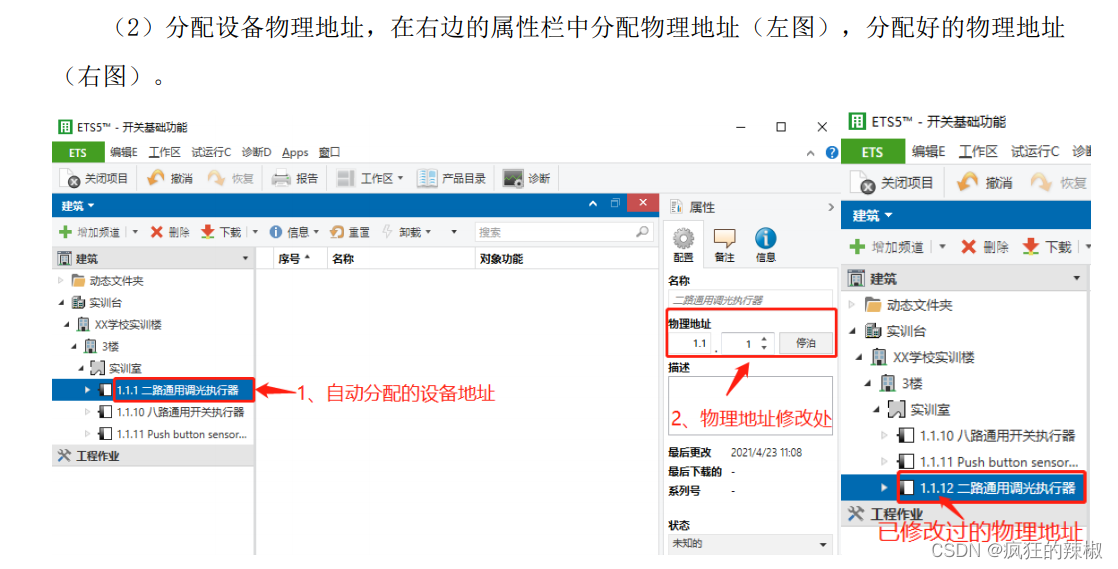

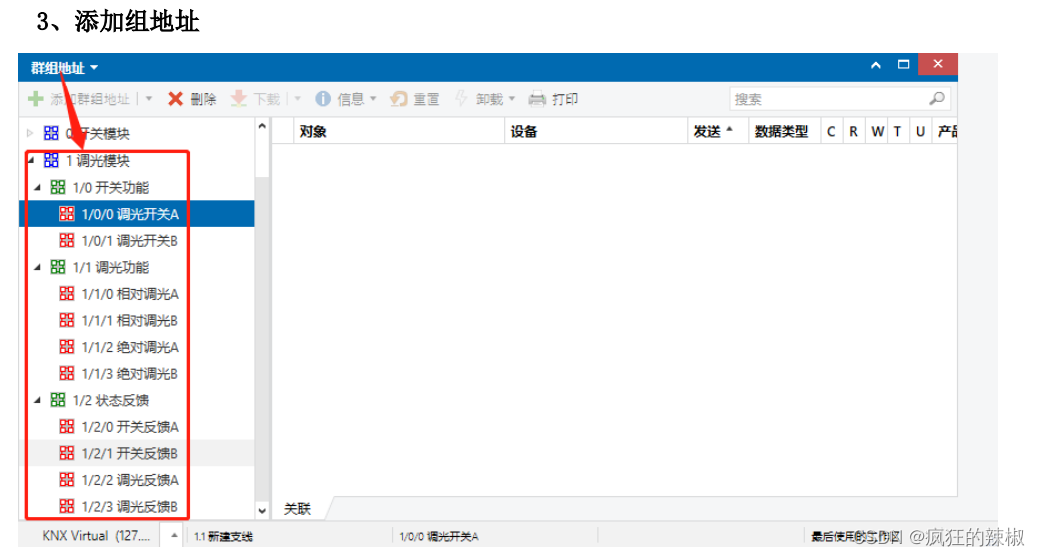

按以上步骤进行操作，然后测试设备功能，查看是否满足功能的需求
