ADAU1787开发详解一（主动降噪耳机的专用DSP）

作者的话

ADAU1787 是 ADI 的 SigmaDSP 系列处理器中的，现阶段最低延迟，最低功耗的一款，5us的模拟到模拟延时非常极限，让他成为做主动降噪耳机的好的选择。

他内部集成了 codec，又能自启动，可以做单芯片解决方案，是低功耗的首选，希望通过这个文章，配合开发板和 USBi 仿真器，10 分钟让你写出第一个 SigmaDSP的程序来，并以最快的速度学会开发 ADI 的这颗 DSP！

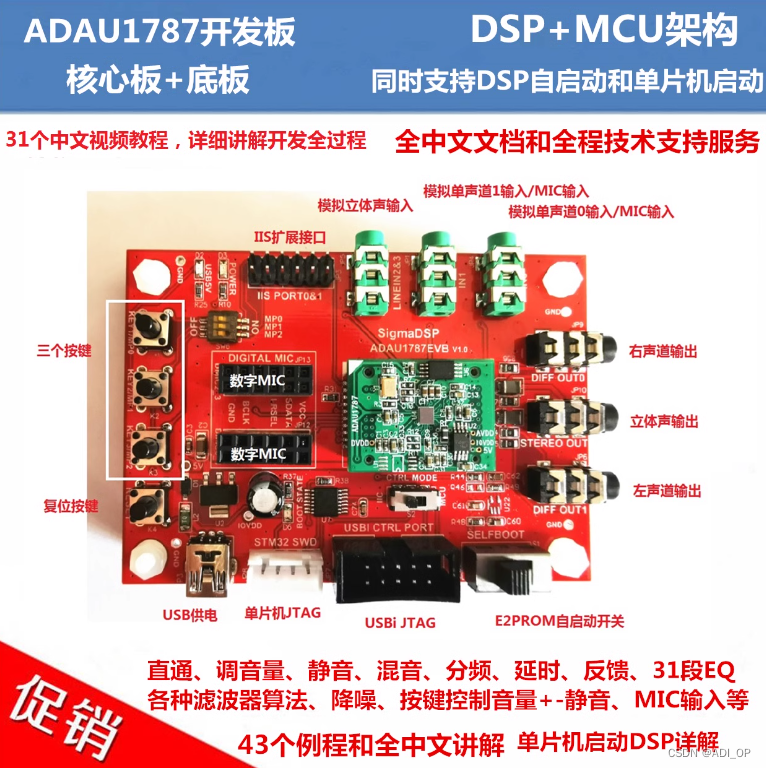

开发板采用了 ADAU1787+STM32 的架构，并提供了 ADAU1787 单芯片自启动方案，以及 ADAU1787+STM32 的单片机启动方案，用户可通过开关切换来自行选择。

单片机去启动 SigmaDSP，是很常规设计，程序放到单片机里，有一定的加密功能，而如果你要做单片机控制 DSP 的功能，也势必要用到。很多新手并不知道如何来做，这个开发板将提供傻瓜式的操作，以及 STM32 启动 DSP 源码！当然，如果用户不需要单片机+DSP的设计，只需切一下开关就好了，详细请见下面的文档说明。

这颗DSP应该怎么去做开发，我先不从主动降噪讲，我从最基础的讲，一个系列文章，教会你用这颗DSP。

硬件准备

ADAU1787EVB开发板 一块

链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.45523553osmJkt&id=596099627833

USBI仿真器 一个

链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.70e42dbdxmNoiF&id=38242936768

硬件平台的搭建

我们拿到开发板后，首先进行上电后的硬件检查，非常关键，可以确保您手里的开发板硬件无问题。

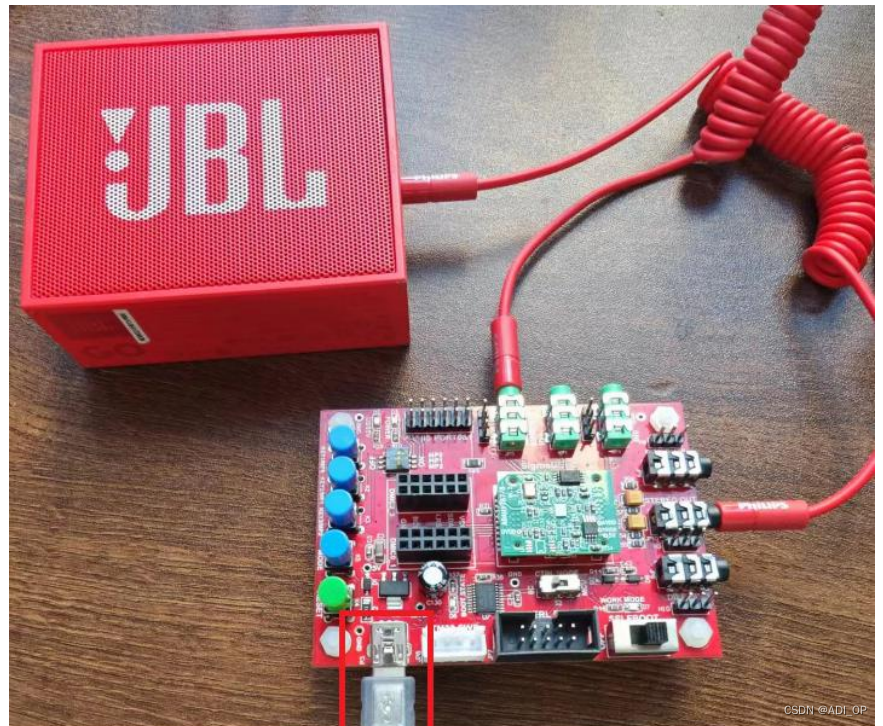

开发板上电开发板支持5V1A/2A供电，我提供了1根USB线和一个电源适配器，可以用电源适配器+USB线给开发板供电，也可以用USB线接PC或者插线板上的U口进行供电。

建议用适配器，电脑的U口容易带进来电流噪声。

开发板状态检测

我在EEPROM和MCU里都烧写了一个直通的程序，用来测试板子的硬件：

状态1：EEPROM启动预制程序。

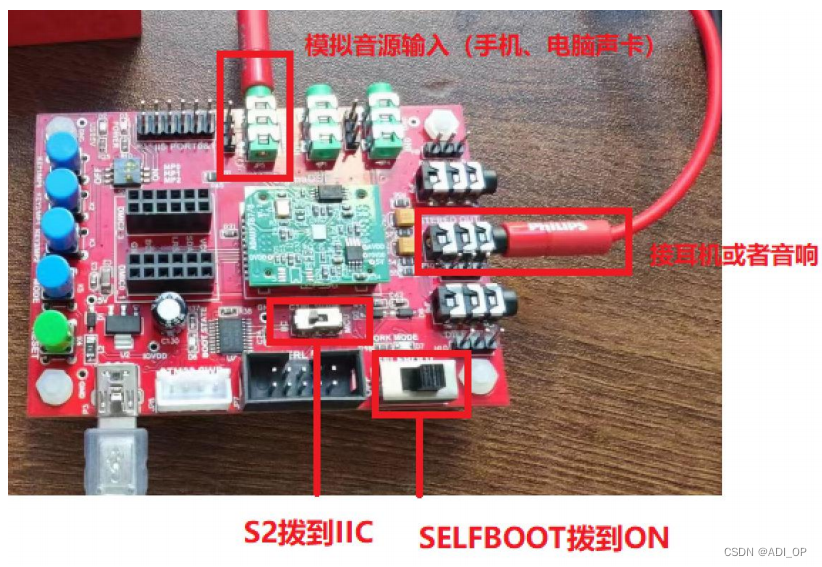

SELFBOOT开关ON，S2开关IIC，如下图接线：

手机或者电脑声卡从这个绿色的接口输入模拟音源，黑色的输出接口接耳机或者音响，听到输入的音源，实现直通。

状态2：MCU启动预制程序。

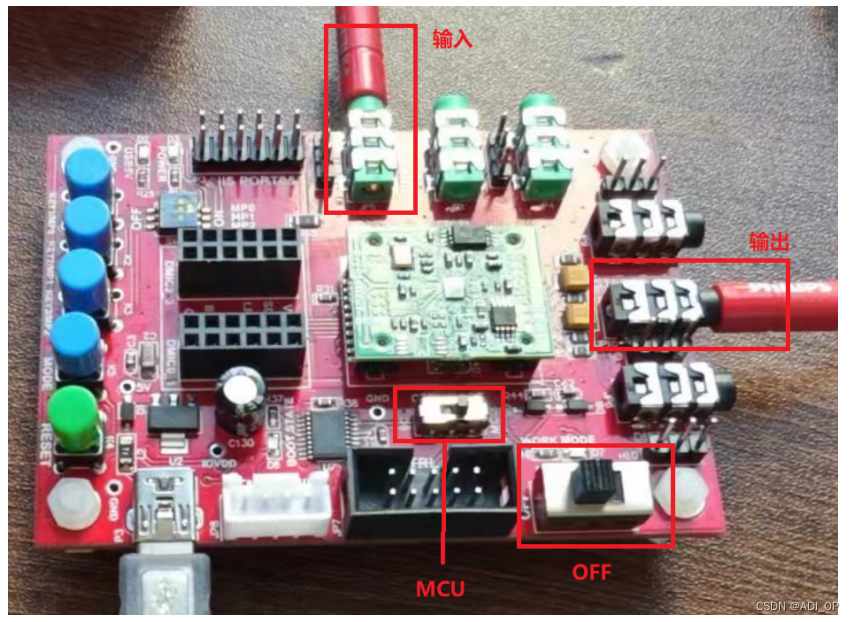

SELFBOOT开关OFF，S2开关MCU，如下图接线：

开关拨好后，重新上电，手机或者电脑声卡从这个绿色的接口输入模拟音源，黑色的输出接口接耳机或者音响，听到输入的音源，实现直通。

硬件检查无误，我们就可以进入开发的环境，来做正式开发了。
