本文介绍了如何使用ADAU1701EVB-A2B开发板作为自供电的A2BSlave板，包括硬件准备、A2B配置、软件程序烧写以及音效处理功能的扩展。开发者需先配置E板作为D板的Slave，并演示了通过该板接收和处理TDM数据实现音效功能的过程。

作者的话

做了一块不需要Master配置的A2B Slave板，接上车机的A2B接口后，就能解析获得TDM数据，并用板上的DA输出。

硬件准备

Master板：https://item.taobao.com/item.htm?id=696901499299&spm=a1z10.5-c.w4002-5192690539.11.2c6524cbyBpiwD

Slave板：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.19.7eb126982TxFys&id=811967886964

ADAU1701EVB-A2B开发板，是我们新做的，能够独立供电的一块Slave板，他可以当做DSP的开发板来用，也可以当做A2B系统里的自供电、自配置、自启动的Slave板来用。本文将专门讲解他如何来当A2B系统里的Slave板来使用。

这块开发板，我们统一称之为E板。

A2B开发的前置条件

我们在前面的A2B开发系统里可以了解到，D板的初始状态，是D+B，D输入模拟音频，经过D板的AD后，TDM数据通过A2B送给B板，B板DA输出；这是D板子通过EEPROM自启动的程序，在这里，D板是已经打通了A2B上下行的，也就是说我们D板不管接不接B，他上电启动后，音频数据都是一直从A2B往下行发的，如下图：

在这里插入图片描述

D板处于这种状态下，我们再去做E板的配置开发，让E来适配D，当D的Slave。

注意，有兄弟说我把D板的EEPROM重新烧写过，没有这种程序了怎么办？那你就回过头去看文档“AD2428WD-EVB开发板使用说明文档（三）A2B-系统的Flash Program详解.pdf”，把A2B的初始程序再烧写回来！

我们下面讲的E板配置，都是默认D处于初始状态。

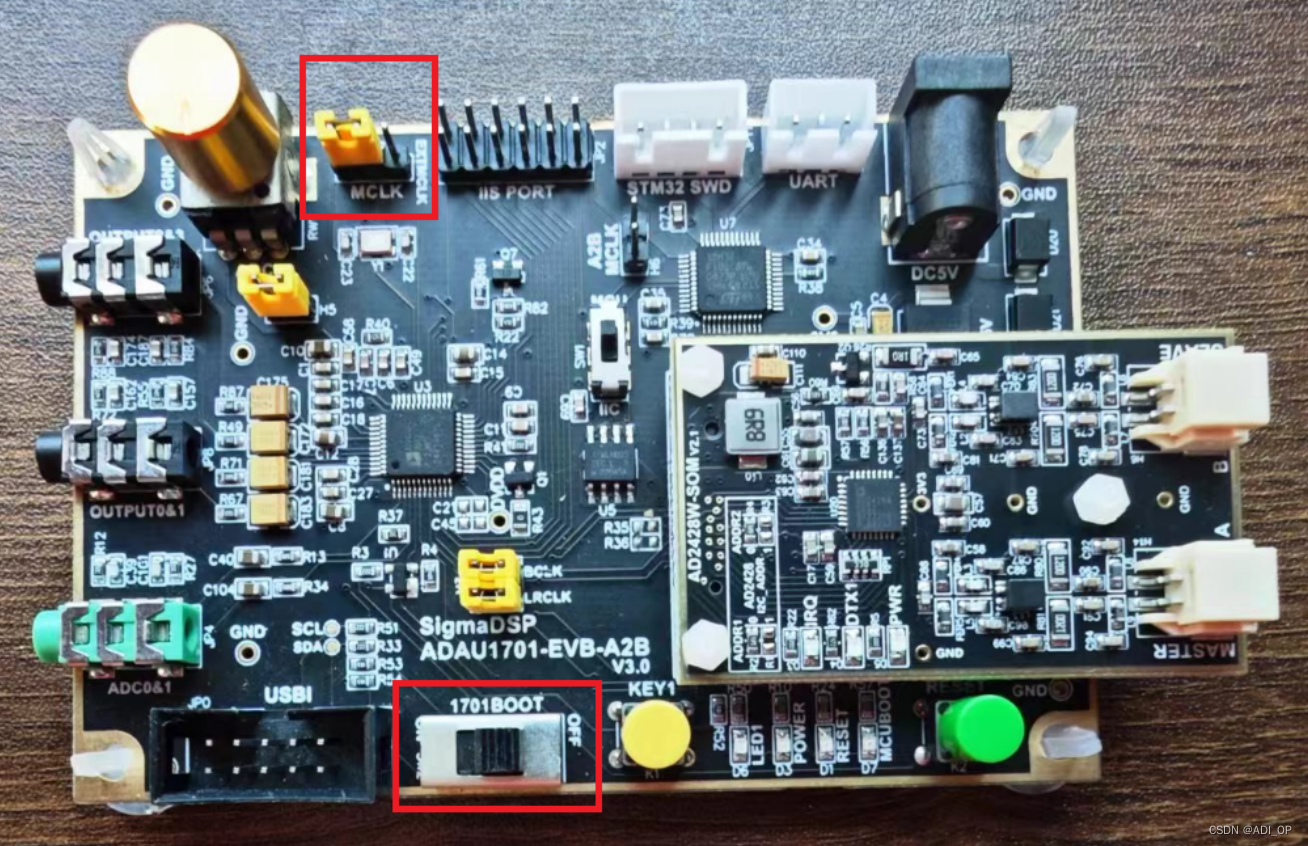

E板的开关跳线（初始）

要让E板做Slve，我们首先需要对E板进行A2B的slave配置，开关跳线的初始状态如下：

在这里插入图片描述

注意红框里的跳线和开关，这个是咱们配置E板的时候需要调成这样，等到接D板的时候是要变化的，其他的几个跳线不管他。

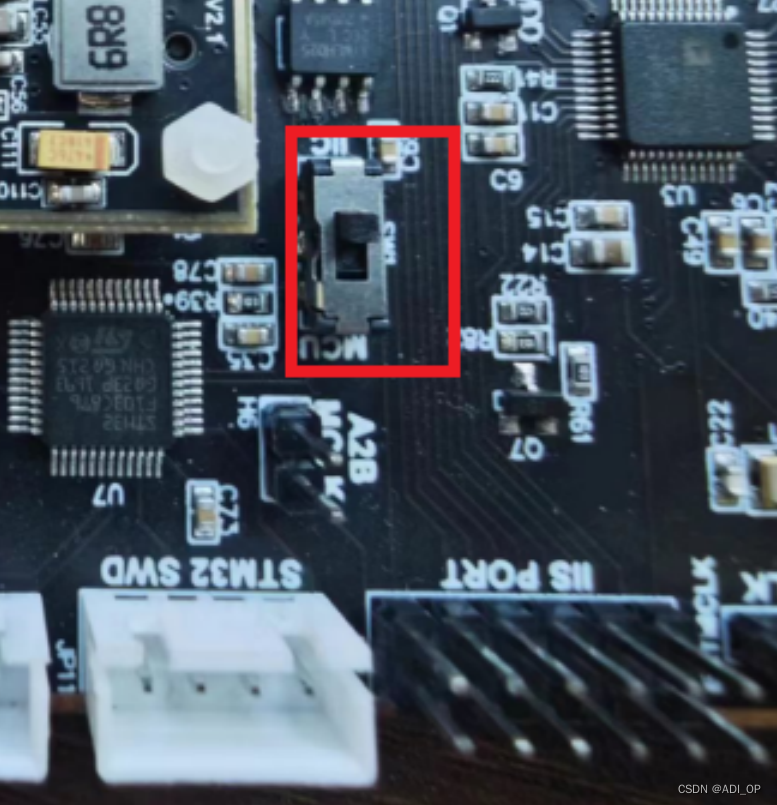

注意MCU开关要拨到IIC：

在这里插入图片描述

硬件链接

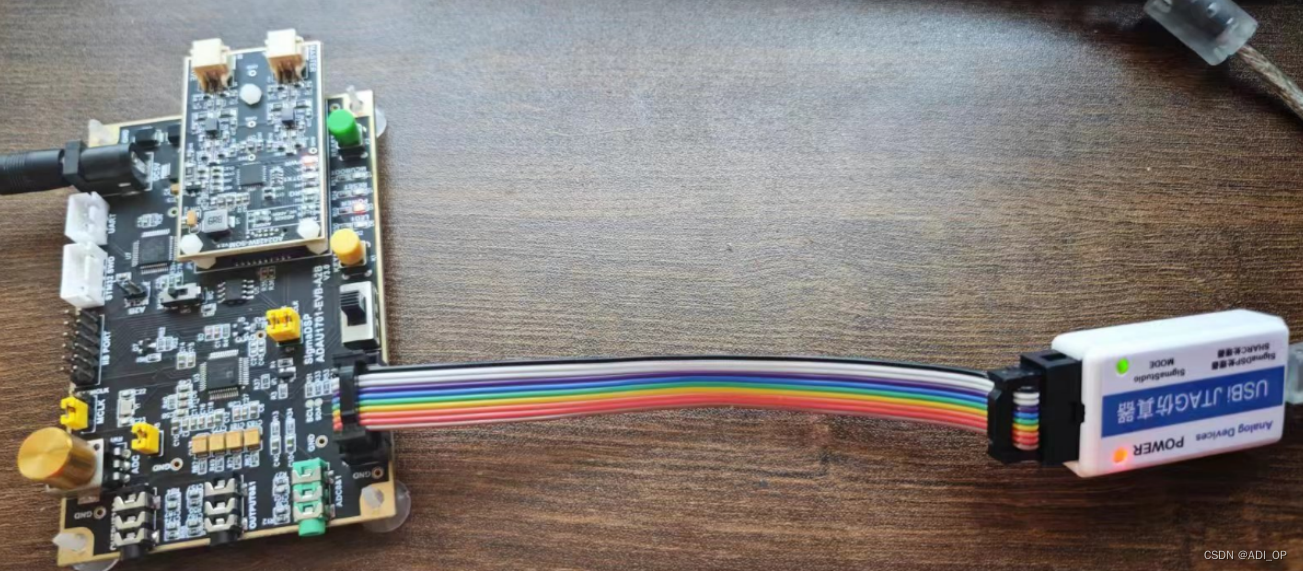

我们需要用USBi去给E板直接烧配置程序，不需要D板给我们做IIC配置。

在这里插入图片描述

USBi接E板，E板通过5V2A上电，很简单就把硬件链路接好了。

软件程序

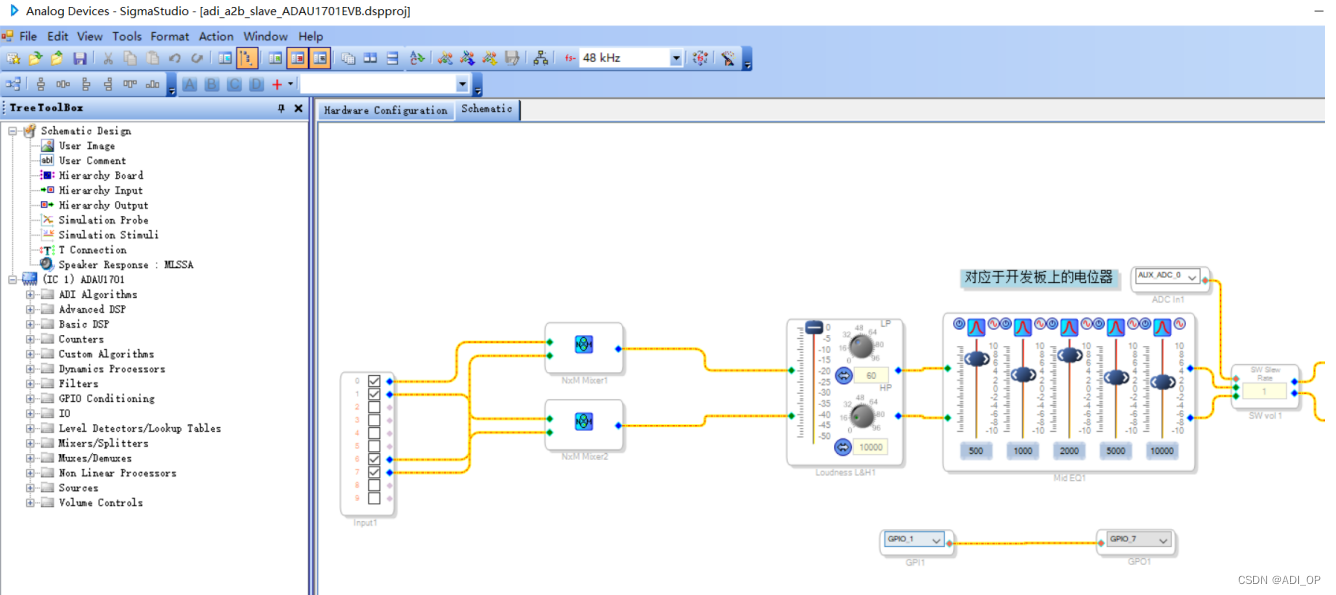

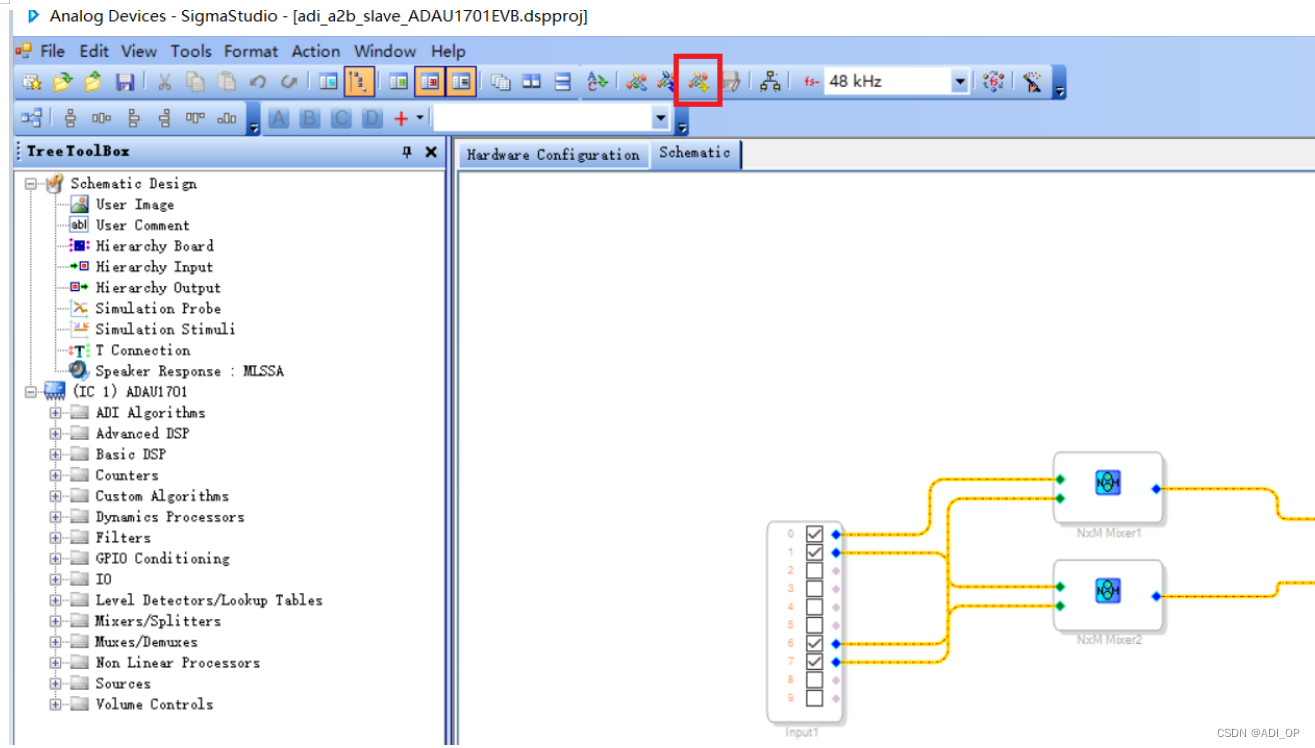

我们用到的初始配置程序，是我自己做的，程序名adi_a2b_slave_ADAU1701EVB.dspproj，如下图：

在这里插入图片描述

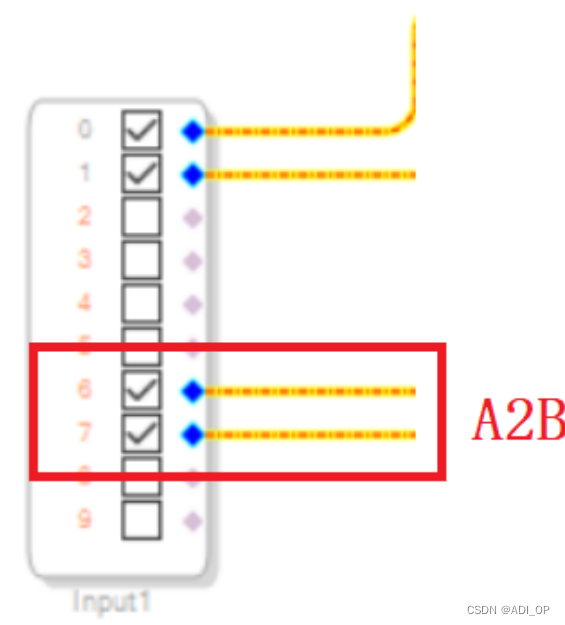

输入的6/7就是A2B过来的数据，我们把这个程序烧写到板子里。

下载程序

在这里插入图片描述

点击下载。

下载状态确认

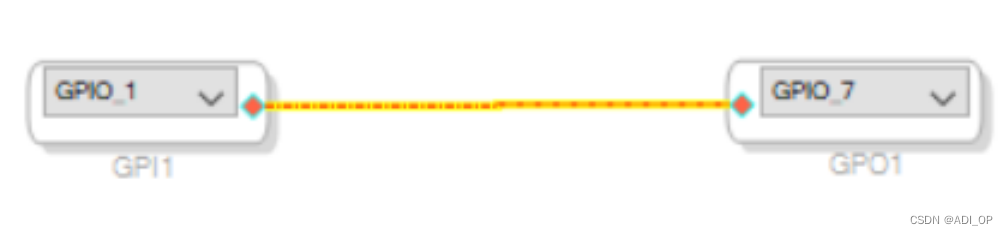

1）下载之后，我们按下按键KEY1，LED1（绿灯亮），这就表示程序中的IO控制起作用了。

在这里插入图片描述

2）下载之后，我们给板子绿色输入接口输入模拟音频：

在这里插入图片描述

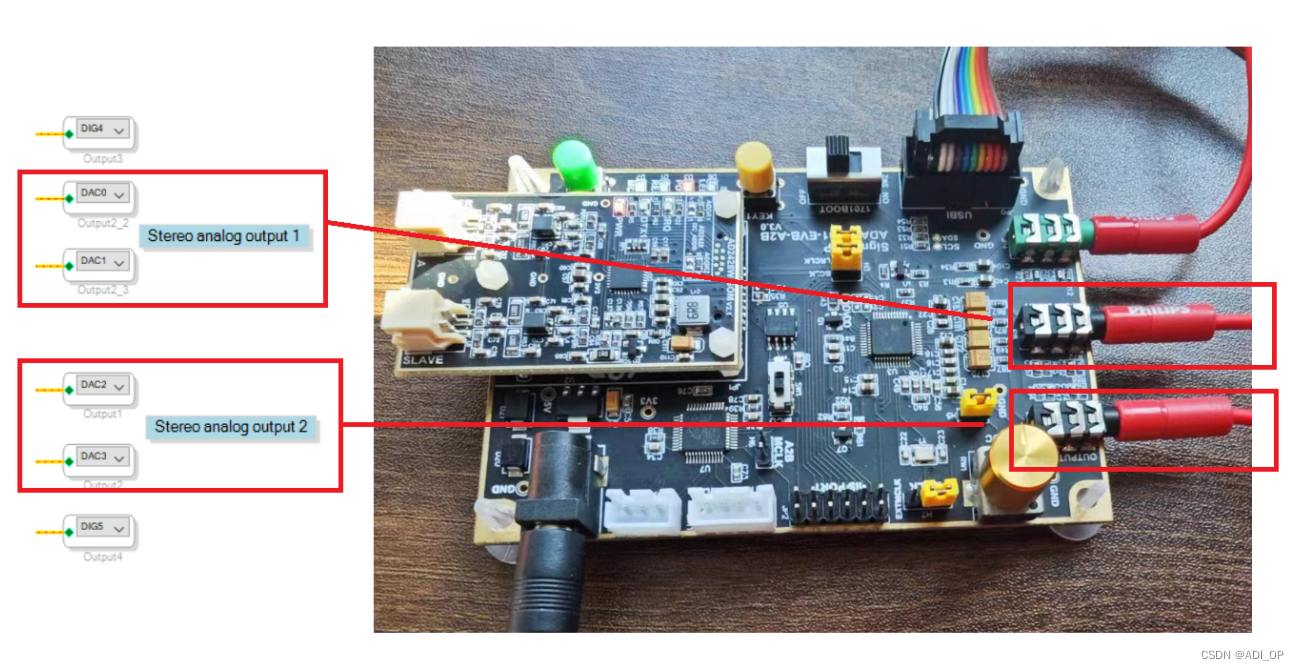

2个黑色的输出接口分别接2个耳机，或者音箱等输出设备：

在这里插入图片描述

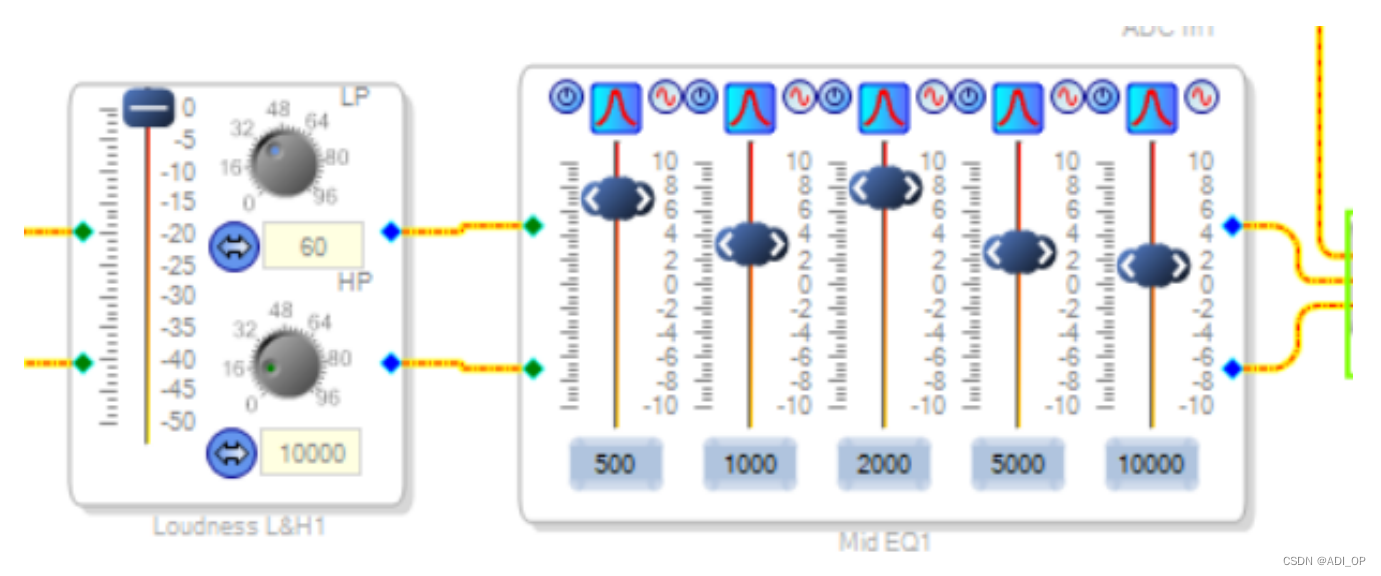

绿色模拟接口输入从电脑声卡过来的模拟音频，经过ADAU1701的内部AD后，变成数字音频，经过一个调音量的算法，和1个5段的EQ后，分频给2个黑色的输出接口输出，我们从2个耳机里同步听到音乐。

在这里插入图片描述

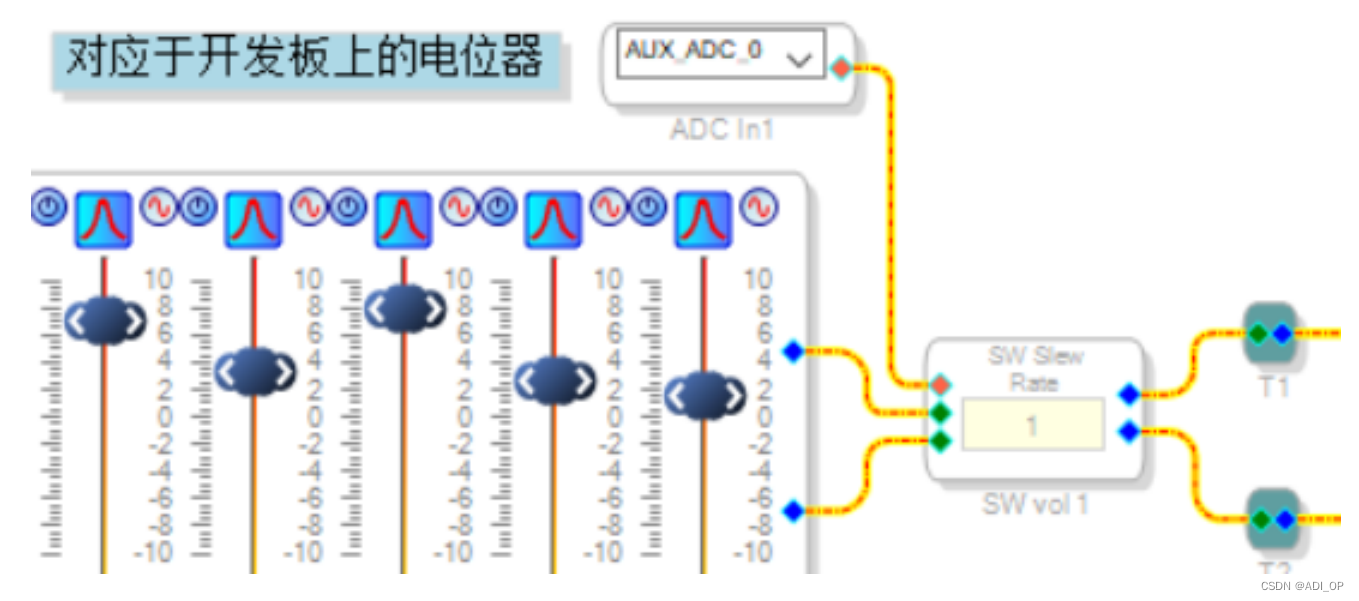

3）转动电位器，耳机里听到的音乐的音量大小随之被调节。

在这里插入图片描述

以上，证明我们E板的工作正常，下一步就要把这个解析程序烧写到E板的EEPROM里。

EEPROM烧写

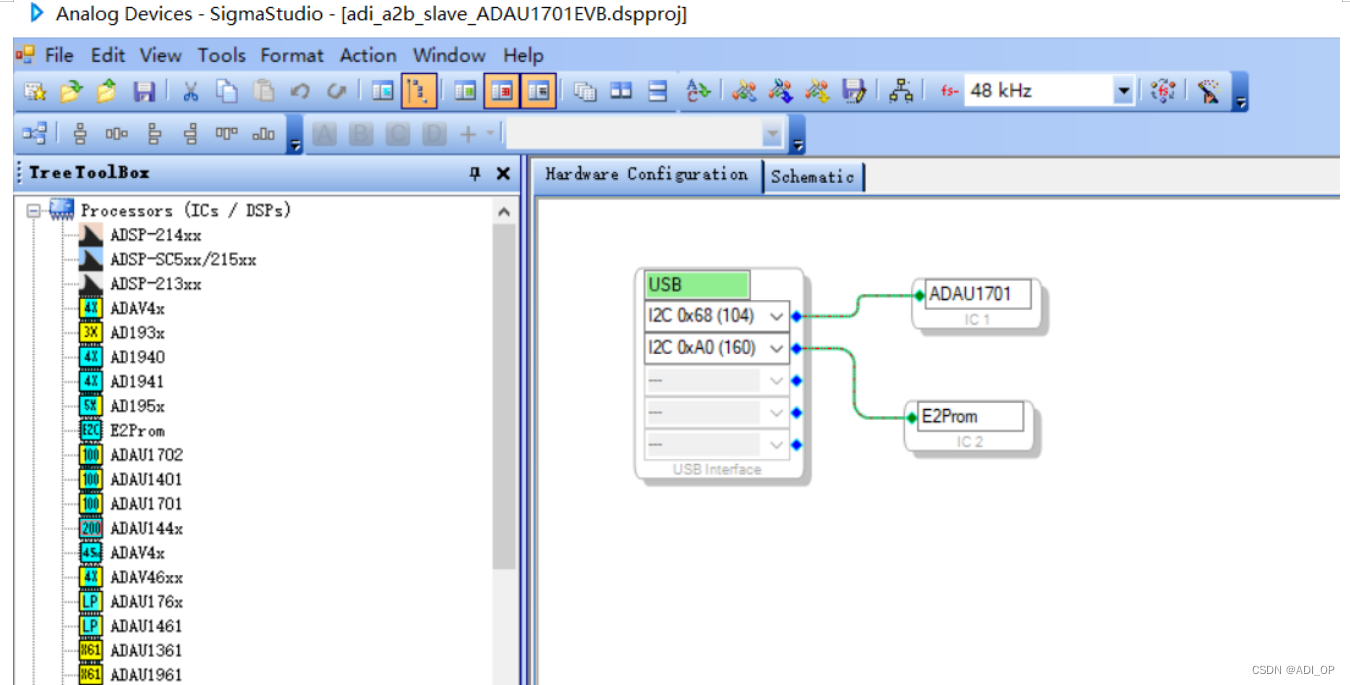

烧写的前提是，一定要先用USBi在线下载程序，然后如上文所写的，把你的程序全部都验证完没问题了，我们就进入烧写环节：

在这里插入图片描述

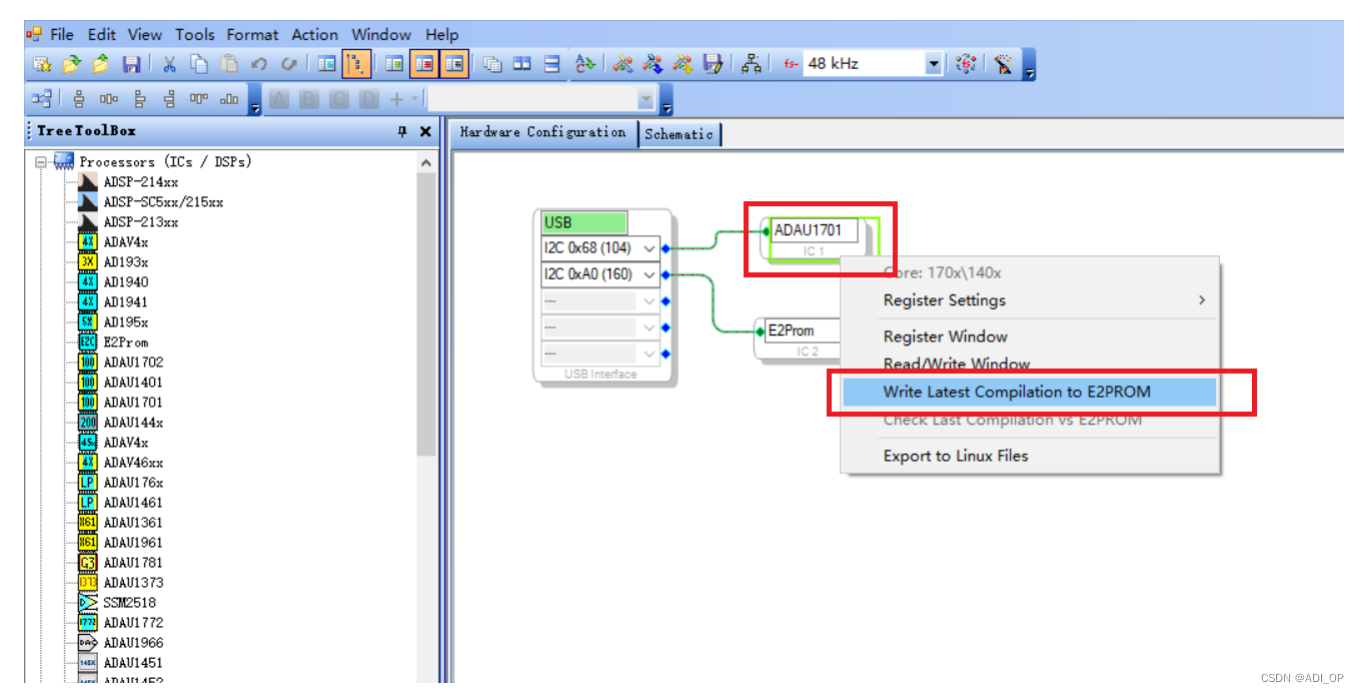

回到上图的页面后，鼠标右键点ADAU1701

在这里插入图片描述

特别注意，是选ADUA1701，不是选EEPROM，有兄弟说你不是要烧写eeprom么？为什么反而是去选1701，这玩意我也解释不了，ADI就这么设计的，你就得按我说的去做。

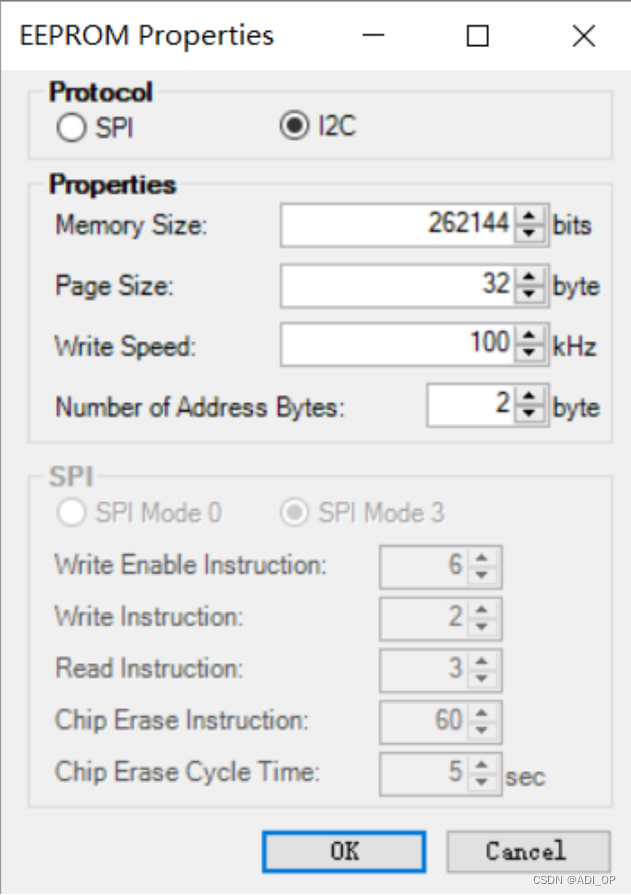

在这里插入图片描述

按照我这个配置，然后点OK，就开始烧写了。

在这里插入图片描述

读条完之后就烧完了。

验证烧写自启动

把开发板的自启动开关拨到ON，然后按下复位。

1）按键控制LED灯
2）模拟输入，2个模拟输入同步听到音乐
3）电位器控制音量调节

3个条件达成，我们的E板解析程序就自启动了。

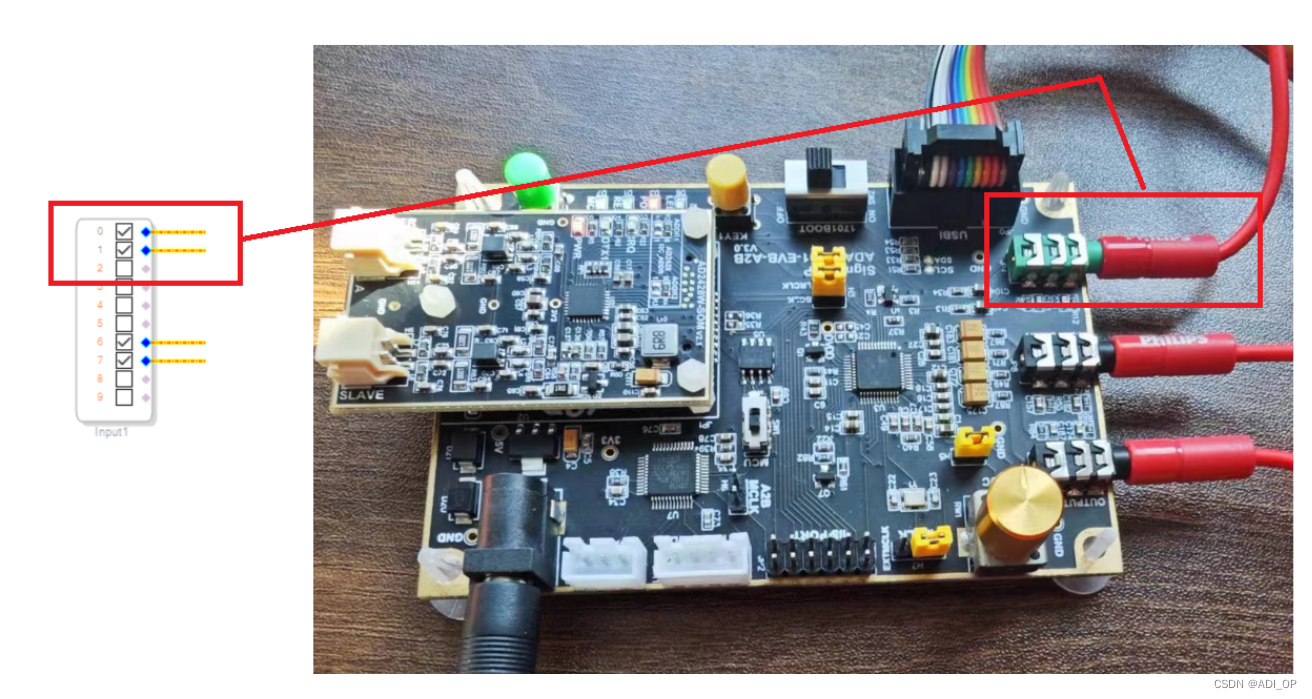

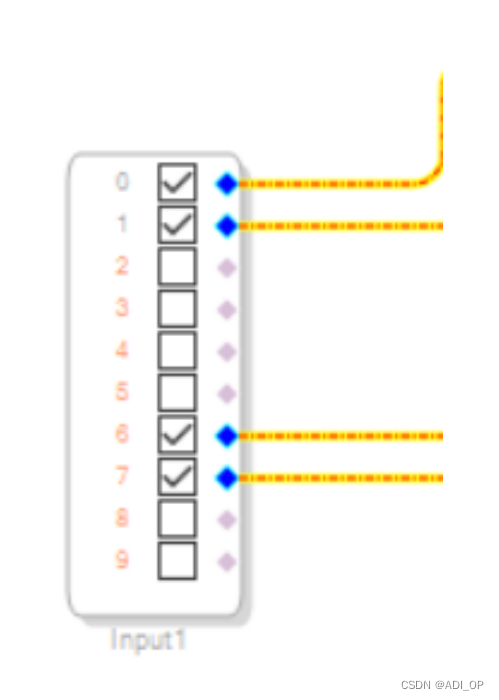

有兄弟会问，这个就是DSP的程序，跟A2B解析程序有啥关系呢？关键就在这里：

在这里插入图片描述

我们就是要通过他来接收D板的TDM数据。

A2B开发

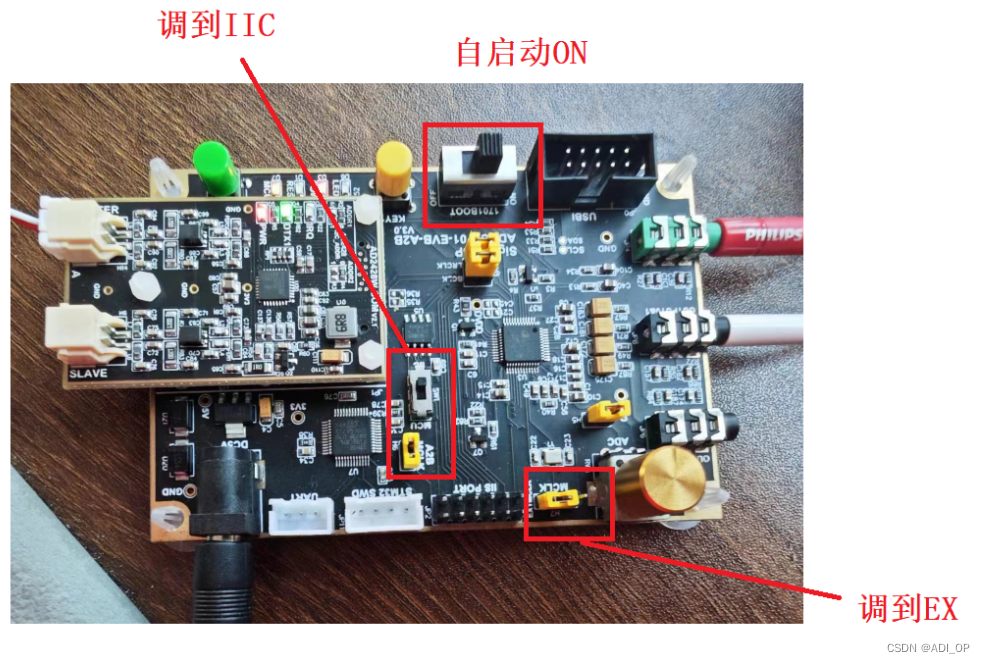

E板的开关设置

在这里插入图片描述

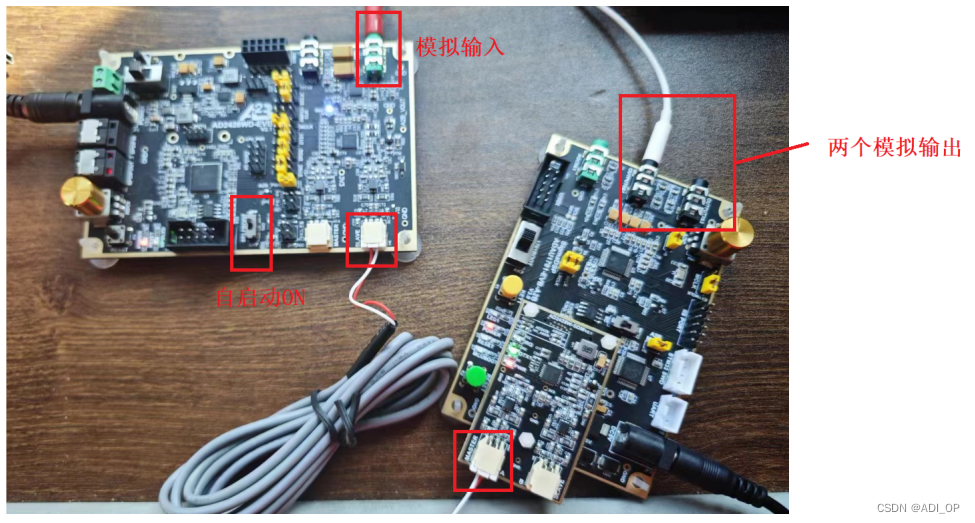

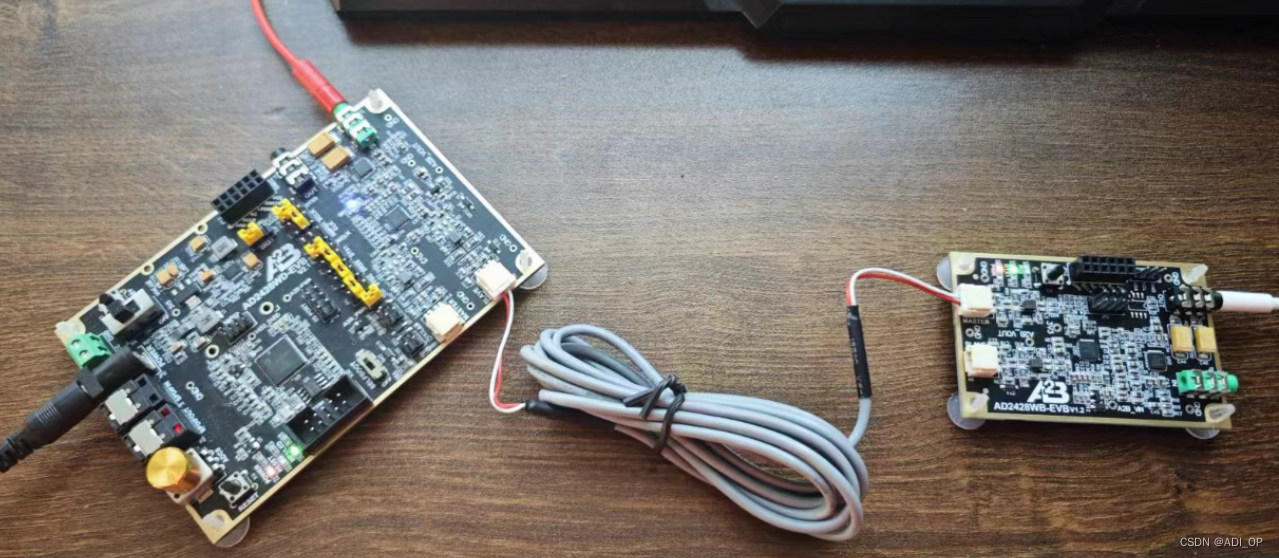

A2B系统接线

在这里插入图片描述

1）注意先给E板上电，再给D板上电；
2）D板上电后，点亮E板的A2B子卡；
3）E板按键控制LED灯；
4）D板模拟输入音源，经过D板的AD后，TDM通过A2B接口送到E板的A2B子卡处；
5）E板收到TDM后，经过板载的解析程序进行一系列处理，再DA同步送给2个模拟输出，听到来自D的音源，完整整个设计；
6）E板的电位器控制音量。

后记

我在E板的解析程序中，并不是只做直通，我做了5段EQ，实际上我们可以做更多的算法加到解析程序中，比如高中低音分频？延时？相位？反馈？静音？各种骚操作都可以在这块E板上实现。

兄弟们如果对音效处理感兴趣，就去看我对这块E板写的音效处理算法和文章，再用到这里来，让你的Slave板不仅仅只是发个声，推个功放喇叭，你其实还能让他31段EQ，把声音变得更高级！！！
