ADOP带你了解什么是UTP电缆

非屏蔽双绞线 （UTP） 电缆在错综复杂的现代连接环境中成为数据通信的无声架构师。在本次探索中，我们将阐明 UTP 电缆的定义，解开它们的组成和功能，并深入研究 UTP 以太网电缆的多种类型和应用，使其成为我们有线世界中不可或缺的一部分。

UTP 电缆定义

1. 构成：UTP电缆由四对不同颜色的传输线互相缠绕所组成。每对相同颜色的线传递着来回两个方向的电脉冲。这样的设计利用了电磁感应相互抵销的原理，从而屏蔽电磁干扰。

2. 应用：

   • 局域网（LAN）：UTP电缆是最常见的局域网连接介质之一。它用于连接计算机、交换机、路由器和其他网络设备。
   • 电话线路：UTP电缆也用于传输电话信号。

3. 分类：UTP电缆根据其性能和用途分为不同类别，如Cat 5、Cat 6、Cat 6a、Cat 7等。每个类别具有不同的传输速率和频率范围。例如：

   • Cat 5：传输速率高达100 Mbps，适用于普通家庭和小型办公室网络。
   • Cat 6：传输速率高达1 Gbps，适用于大型企业网络和数据中心。
   • Cat 6a：传输速率高达10 Gbps，适用于高速数据传输和视频流。

4. 线序规范：在制作UTP电缆时，我们需要遵循EIA/TIA 568A或568B标准来连接线序。这些标准定义了不同颜色的线应该如何连接到RJ45水晶头上，以确保最佳的兼容性。

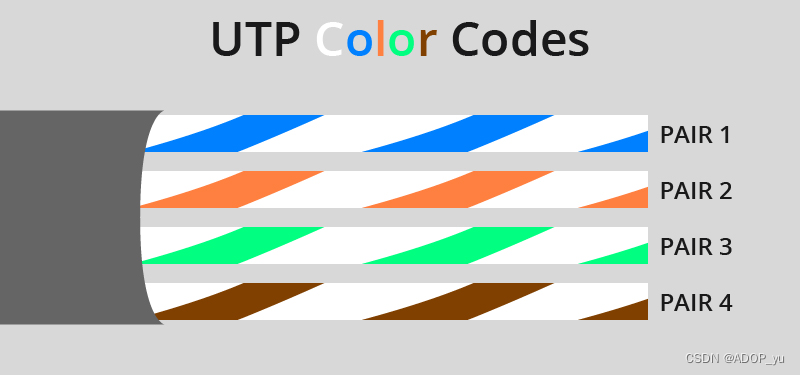

UTP 电缆颜色代码

非屏蔽双绞线（UTP）是一种常用的数据传输线，广泛应用于以太网（局域网）和电话线中。它由四对不同颜色的传输线互相缠绕而成，每对相同颜色的线传递着来回两个方向的电脉冲。这样的设计利用了电磁感应相互抵销的原理，从而屏蔽电磁干扰

UTP电缆的内部结构如下：

• 四对双绞线：每根UTP电缆包含四对双绞线，共计八根导线。这些双绞线被互相缠绕在一起，形成了紧密的结构。

• 颜色编码：每对双绞线都有不同的颜色编码，以便在安装和维护过程中进行区分。以下是UTP电缆的颜色编码及其对应的字母代号：

  • 黑色（BK）
  • 棕色（BN）
  • 红色（RD）
  • 橙色（OG）
  • 黄色（YE）
  • 绿色（GN）
  • 蓝色（BU，包括淡蓝）
  • 紫色（VT，也称为紫红）
  • 灰色（GY，也称为蓝灰）
  • 白色（WH）
  • 粉红色（PK）
  • 金黄色（GD）
  • 青绿色（TQ）
  • 银白色（SR）
  • 绿/黄双色（GNYE）



注：在这些标准中，大写字母和小写字母具有相同的意义，但通常优先采用大写字母

UTP 电缆导体类型

UTP电缆（Unshielded Twisted Pair，非屏蔽双绞线）是一种常见的网络传输线，用于连接计算机、网络设备和电话线路。让我详细解释一下UTP电缆的特性、分类和应用。

1. 特性：

   • 双绞线结构：UTP电缆由四对不同颜色的铜导线组成，每对导线都被互相缠绕在一起，形成双绞线。这种结构有助于减少电磁干扰。
   • 无屏蔽：与屏蔽双绞线（STP）不同，UTP电缆没有外部屏蔽层，因此更易于安装和维护。
   • 适用于本地网络：UTP电缆主要用于局域网（LAN）和电话线路的连接。

2. 分类：

   • Cat 3：用于传输最低速率的数据，适用于电话系统。
   • Cat 5：传输速率高达100 Mbps，适用于普通家庭和小型办公室网络。
   • Cat 5e：增强型Cat 5，支持千兆以太网（1 Gbps）。
   • Cat 6：传输速率高达1 Gbps，适用于大型企业网络和数据中心。
   • Cat 6a：传输速率高达10 Gbps，用于高速数据传输和视频流。
   • Cat 7：传输速率高达10 Gbps，适用于长距离和高速网络。

     UTP电缆类别	年级	电缆类型	频率范围	数据速率	最大长度	应用
     Cat5e 电缆	数据等级	双绞线	100兆赫	高达 1Gbps	100米	快速以太网、千兆以太网
     Cat6 电缆	数据等级	双绞线	250兆赫	高达 10Gbps	100米	千兆以太网，10G 以太网 （55m）
     Cat6a 电缆	数据等级	双绞线	500兆赫	高达 10Gbps	100米	千兆以太网、10G 以太网 （100m）
     Cat7 电缆	数据等级	双绞线	600兆赫	高达 10Gbps	100米	千兆以太网、10G 以太网 （100m）

3. 应用：

   • 数据传输：UTP电缆用于连接计算机、交换机、路由器和其他网络设备，实现数据传输。
   • 音频和视频传输：虽然光纤和同轴电缆在音频和视频传输中更常见，但UTP电缆也可以用于这些用途。
   • 电话线路：UTP电缆也用于传输电话信号。

UTP电缆的优缺点

优点：

1. 低成本：UTP电缆相对于光纤和屏蔽双绞线（STP）来说成本较低。这使得它成为许多小型网络和家庭网络的理想选择。

2. 灵活性：UTP电缆易于弯曲和安装，适用于各种布线环境。您可以自由地将其安装在墙壁、天花板、地板和其他位置。

3. 标准化：UTP电缆遵循国际标准，例如Cat 5、Cat 6、Cat 6a等。这意味着您可以轻松地找到符合标准的产品，并且它们之间具有互操作性。

4. 安全性：由于UTP电缆没有外部屏蔽层，因此在使用和维护上更加安全稳定。不需要太多的保护措施，降低了意外触电的风险

局限性：

1. 抗干扰能力较低：UTP电缆的抑制干扰信号的能力相对较低。因此，它适用于小规模网络环境。但是，在大型企业网络或工业环境中，可能需要屏蔽双绞线来处理更复杂的干扰问题。

2. 传输距离受限：UTP电缆的传输距离通常不超过100米。如果需要更长的传输距离，可能需要考虑其他传输介质，如光纤。

总之，非屏蔽双绞线（UTP）具有低成本、灵活性、抗干扰能力强、适用于小型网络、标准化和安全性高。根据实际需求，您可以选择最适合您网络的电缆类型

UTP 跳线布线的常见应用

作为 UTP 电缆的主要用途之一，UTP 跳线在网络中有几个关键应用：

• 1. 连接设备：UTP 跳线通常用于将计算机、打印机和路由器等设备连接到网络交换机或插座，从而在网络内建立端到端连接。

• 2. 配线架连接：在网络设置中，跳线用于将设备连接到配线架，为电缆管理提供集中位置，并便于轻松更改或添加网络配置。

• 3. 电信中的交叉连接：UTP 跳线用于电信中的配线架内的交叉连接，使电信基础设施中的不同电路或设备之间能够连接。

• 4. 数据中心连接：在数据中心中，UTP 跳线广泛用于互连服务器、交换机和其他网络设备，有助于提高数据中心网络的整体灵活性和可管理性。

• 5. 测试和故障排除：网络技术人员经常使用跳线来验证连接并诊断网络基础设施中的问题。

从本质上讲，UTP 跳线是连接网络内设备和组件的生命线，以实现更好的数据转换和通信。跳线布线是网络领域的基石，为在各种环境中连接设备提供了可靠且经济高效的解决方案。
