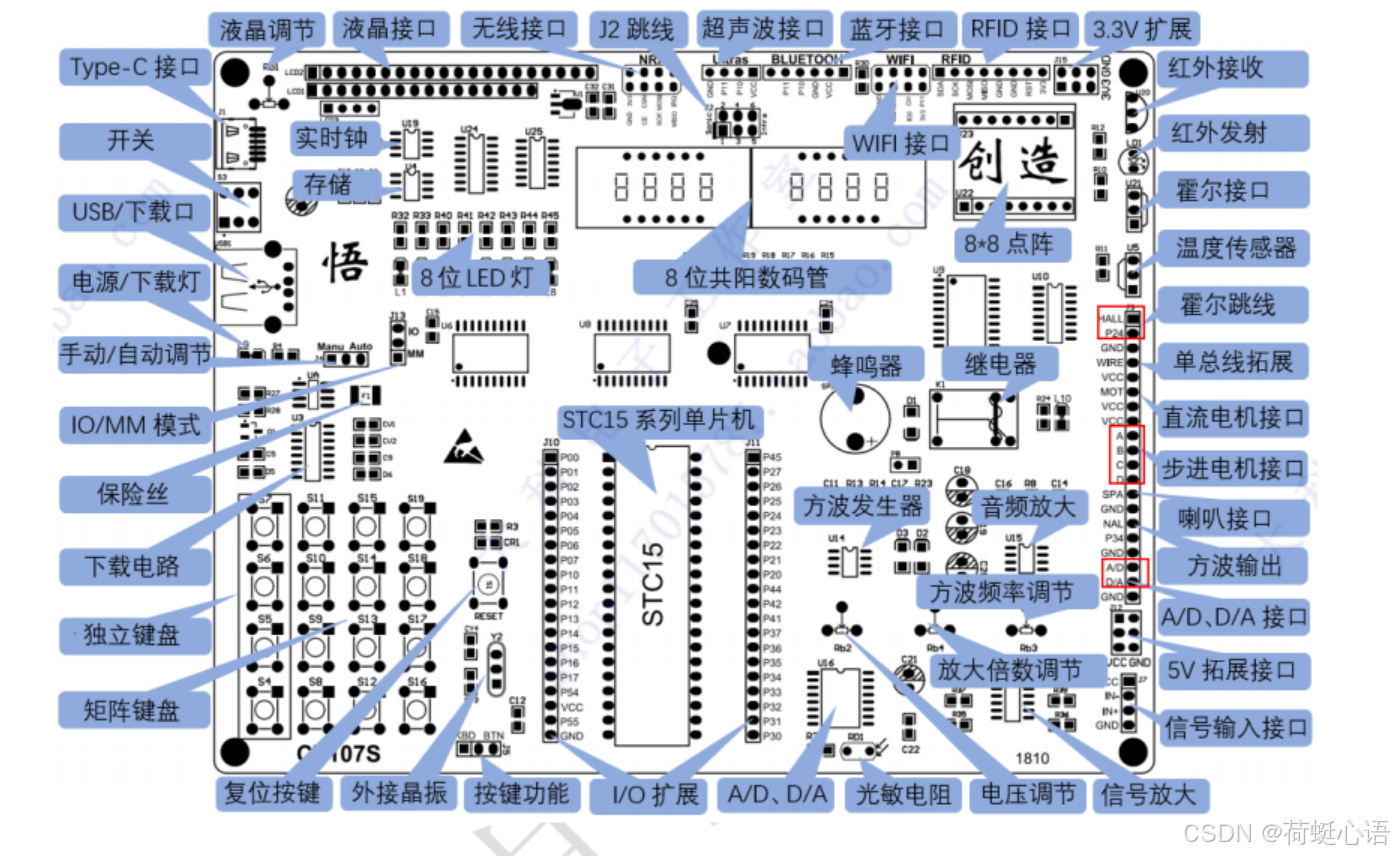

STC15F2K60S2(DS18B20)

使用方法

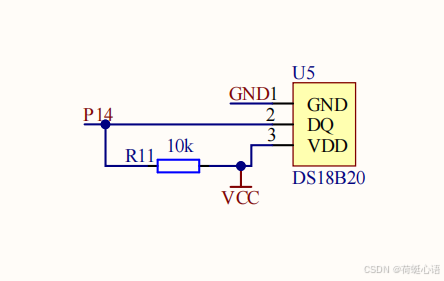

        对P14引脚的单总线接口

        复位脉冲:微控制器拉低数据线至少 480 微秒,然后释放数据线

        存在脉冲:DS18B20 在检测到复位脉冲后,会在 15-60 微秒内发出一个低电平的存在脉冲

        写 0 和写 1:微控制器通过控制数据线的电平时间来写入 0 或 1

        读 0 和读 1:DS18B20 通过控制数据线的电平时间来读取 0 或 1

初始化

  1. 复位:
    1. 微控制器拉低数据线至少 480 微秒,然后释放数据线
    2. DS18B20 检测到复位脉冲后,发出一个存在脉冲
  2. 跳过 ROM 指令:
    1. 发送 0xCC 指令跳过 ROM 操作,直接进入功能指令
  3. 温度转换指令:
    1. 发送 0x44 指令启动温度转换
    2. DS18B20 开始温度转换,转换时间取决于分辨率(9 位至 12 位)
  4. 读取温度值:
    1. 发送 0xBE 指令读取温度寄存器
    2. DS18B20 返回两个字节的温度值(低字节和高字节)

温度计算

DS18B20 返回的温度值是一个 16 位的二进制数,其中:

低字节:温度值的低 8 位

高字节:温度值的高 4 位(高字节的低 4 位)

温度值的计算公式为:

如果温度为负,返回的值是补码形式,需要进行取反加 1 操作

代码

#include <STC15F2K60S2.h>
#include <stdio.h>
#define LCD_DATA P0 // 定义LCD数据端口
sbit LCD_RS = P2^0;  // RS引脚连接到P1.2
sbit LCD_RW = P2^1;  // R/W引脚连接到P1.1
sbit LCD_E = P1^2;   // E引脚连接到P1.0
sbit DQ = P1^4;  //单总线接口
unsigned char *q;
unsigned char a[20];
float temperature;
// 延时函数
void delay(unsigned int ms) {
    unsigned int i, j;
    for (i = 0; i < ms; i++)
        for (j = 0; j < 853; j++);
}


void LCD_Command(unsigned char cmd) {
    LCD_DATA = cmd; // 将命令字节加载到数据总线
    LCD_RS = 0;     // 选择命令寄存器
    LCD_RW = 0;     // 设置为写操作
    LCD_E = 1;      // 使能LCD
    delay(1);       // 短暂延时
    LCD_E = 0;      // 禁止LCD
}

void LCD_Init() {
    LCD_Command(0x38); // 设置显示模式
    LCD_Command(0x0C); // 显示开,光标关
    LCD_Command(0x06); // 文字不动,地址自动+1
    LCD_Command(0x01); // 显示清屏
    delay(2);          // 等待LCD完成清屏
}

void LCD_DisplayString(unsigned char row, unsigned char column, unsigned char *str) {
    unsigned char address;

    if (row == 0)
        address = 0x80 + column; // 第一行地址
    else if (row == 1)
        address = 0xC0 + column; // 第二行地址

    LCD_Command(address); // 设置LCD地址
    while (*str) {        // 显示字符串
        LCD_DATA = *str++;
        LCD_RS = 1;       // 选择数据寄存器
        LCD_RW = 0;       // 设置为写操作
        LCD_E = 1;        // 使能LCD
        delay(1);         // 短暂延时
        LCD_E = 0;        // 禁止LCD
    }
}

//延迟
void Delay_OneWire(unsigned int us) {
    while (us--);
}
//写
void Write_DS18B20(unsigned char dat) {
    unsigned char i;
    for (i = 0; i < 8; i++) {
        DQ = 0;  // 拉低数据线
        Delay_OneWire(1);  // 短暂延时

        if (dat & 0x01) {  // 判断当前位是否为1
            DQ = 1;  // 如果是1,释放数据线
            Delay_OneWire(60);  // 保持高电平至少60us
        } else {
            DQ = 0;  // 如果是0,保持数据线低电平
            Delay_OneWire(60);  // 保持低电平至少60us
        }

        DQ = 1;  // 释放数据线
        dat >>= 1;  // 移位,处理下一位
        Delay_OneWire(1);  // 短暂延时,确保时序
    }
}
//从DS18B20读取一个字节
unsigned char Read_DS18B20(void) {
    unsigned char i;
    unsigned char dat = 0;

    for (i = 0; i < 8; i++) {
        DQ = 0;  // 拉低数据线
        Delay_OneWire(1);  // 短暂延时,确保数据线被拉低
        DQ = 1;  // 释放数据线
        Delay_OneWire(1);  // 等待数据线稳定

        if (DQ) {  // 采样数据线状态
            dat |= (0x01 << i);  // 如果数据线为高,将对应位设置为1
        }

        Delay_OneWire(60);  // 等待数据线恢复高电平
    }

    return dat;
}
//DS18B20设备初始化
bit init_ds18b20(void) {
    bit initflag = 0;

    DQ = 1;  // 拉高数据线
    Delay_OneWire(120);  // 等待稳定

    DQ = 0;  // 拉低数据线,发送复位脉冲
    Delay_OneWire(800);  // 保持低电平至少480us

    DQ = 1;  // 释放数据线
    Delay_OneWire(60);  // 等待DS18B20的响应

    initflag = DQ;  // 读取数据线状态,检测响应信号
    Delay_OneWire(40);  // 确保响应信号结束

    return initflag;  // 返回初始化结果
}
unsigned long Temp_get(void)
{
	unsigned char low,high;
	unsigned int Temp;

	init_ds18b20();
	Write_DS18B20(0XCC);
	Write_DS18B20(0X44);
	Delay_OneWire(200);

	init_ds18b20();
	Write_DS18B20(0XCC);
	Write_DS18B20(0XBE);

	low=Read_DS18B20();
	high=Read_DS18B20();

	Temp=high&0X0F;
	Temp <<= 8;
	Temp |= low;

	return Temp;

}
//进制转换
float Temperature_Celsius(void) {
    unsigned int temp_value = Temp_get();
    float temperature = (float)temp_value / 16.0;
    return temperature;
}
void main() {
    LCD_Init(); // 初始化LCD
    while(1){
			temperature = Temperature_Celsius();  // 获取温度值
			sprintf(a, "%.4f", temperature);  // 将float转换为字符串
		q = a;

			LCD_DisplayString(0,0,q);

		}
}

操作视频

https://www.bilibili.com/video/BV1nUXyYYEF4?vd_source=b10b3445cdc8080c1d316e6f9a6245a0
