本文详细介绍了如何通过P2引脚控制LED的亮灭，利用锁存器Y4和Y5控制蜂鸣器以及按键的逻辑操作，展示了基础硬件编程中的138译码器在控制中的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

注：备赛蓝桥杯期间，为了加深自己的理解，写下这篇文章。

1、led的亮灭控制

  //关闭led灯
    P0 = 0xff;//给灯赋值，让他全关闭  1是灭）（因为led右边接的是Vcc即1，左边给他为1就会熄灭）
    P2 = P2 & 0x1f | 0x80;//1、后五位不变，前三位置0  2、将前三位变成100，即打开led相关的锁存器Y4
    P2 &= 0x1f;//前三位置0，关闭锁存器

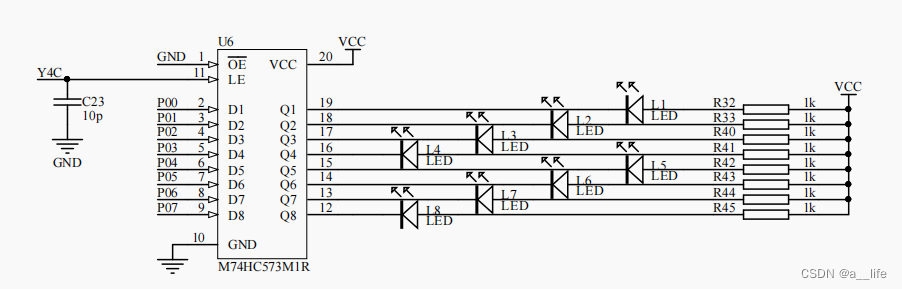

可以看出P0引脚并不能直接控制Led的亮灭，P0与Y4共同作用控制Led的亮灭，在原理图中找到Y4C，它受到Y4和WR控制，wr为0，所以影响Wr值的只有Y4，所以我们接着研究Y4

Y4受到138译码器的控制，打开Y4就要把Y4置1，P2 = P2 & 0x1f | 0x80;//1、后五位不变，前三位置0 2、将前三位变成100，即打开led相关的锁存器Y4，然后一顺看过去P2--Y4--Y4C

最终效果是P2控制锁存器Y4的开关，锁存器像是一道拦着数据的门，有数据要到他想去的位置，就打开锁存器，通过后立马关上（图中含有与、或、非门，自行理清逻辑即可。）

2、蜂鸣器的关闭

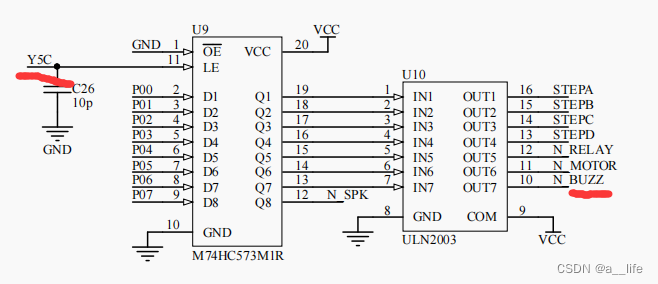

数据输入还是P0输入，但同样的Y5c控制着锁存器，决定着数据是否能通过，找到原理图上的Y5c，发现被Y5控制着，再通过P2引脚将Y5置1，代码如下

   //关闭蜂鸣器
    P0=0x00;//给蜂鸣器赋值，让他关闭 0位灭
    P2 = P2 & 0x1f | 0xa0;
    P2 &= 0x1f;//前三位置0,关闭锁存器

3、按键的控制

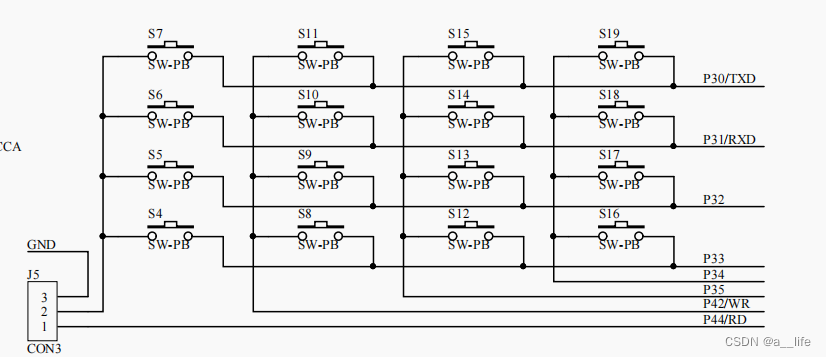

按键相对简单，对着原理图看，能看出哪个引脚控制行，哪个控制列

unsigned char Key_Read()
{
    unsigned char temp=0;
    P44=0;P42=1;P35=1;P34=1;
    if(P33==0)temp=4;
    if(P32==0)temp=5;
    if(P31==0)temp=6;
    if(P30==0)temp=7;

    P44=0;P42=1;P35=1;P34=1;
    if(P33==0)temp=8;
    if(P32==0)temp=9;
    if(P31==0)temp=10;
    if(P30==0)temp=11;

    P44=0;P42=1;P35=1;P34=1;
    if(P33==0)temp=12;
    if(P32==0)temp=13;
    if(P31==0)temp=14;
    if(P30==0)temp=15;

    P44=0;P42=1;P35=1;P34=1;
    if(P33==0)temp=16;
    if(P32==0)temp=17;
    if(P31==0)temp=18;
    if(P30==0)temp=19;
    return temp;
}
