网络拓扑测绘之物理层光纤拓扑

物理层光纤拓扑,是对某些国家地区主流ISP的内部POP节点间光纤连接关系进行测绘。物理层光纤包含点和线,点是网络基础设施,例如网络光纤设备结点等,线是点之间的连接关系,例如光纤管道等。该部分研究内容包含POP光纤连接模型、收集POP节点信息及连接关系信息、物理光纤拓扑数据的准确性和完整性验证、POP节点间拓扑关系的动态感知和POP节点天气、地震及社交网络信息的融合。



关键技术



  • 拓扑模型

通过研究发现,物理层光纤拓扑模型与公路网、铁路网、天然气传输网高度相似,如图1所示。

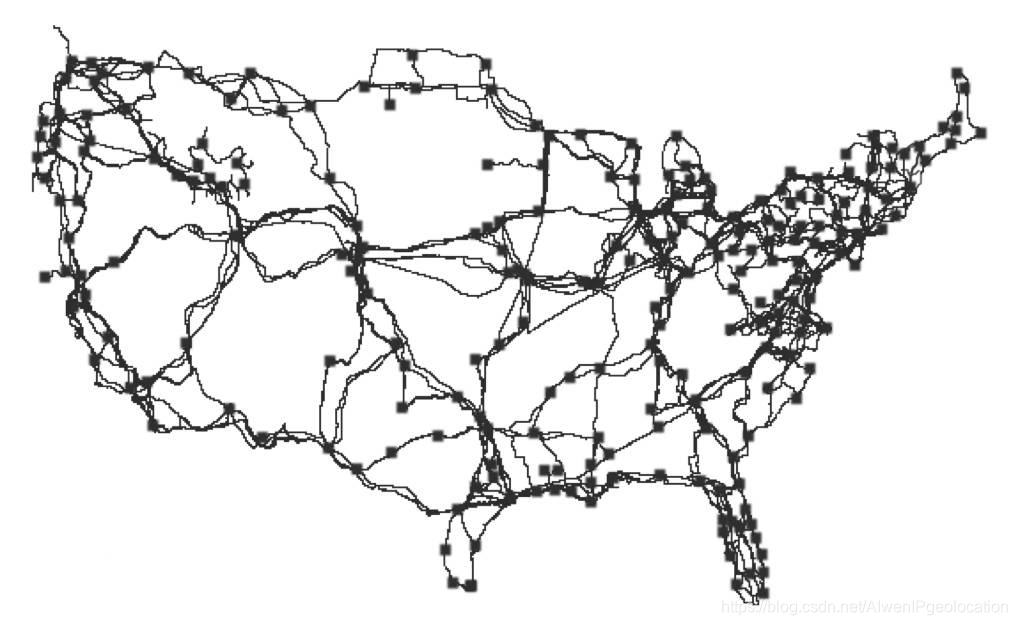

图1 某国某ISP的POP节点间光纤拓扑

  • 拓扑测绘

拓扑测绘,首先采集有物理层光纤拓扑的某国主流ISP的公开数据,通过图形算法(如图2)获取光纤拓扑的点和线数据,形成光纤拓扑简图;其次,通过数据挖掘技术,获取网络上的额外信息,例如政府报告、ISP白皮书等,验证拓扑简图的准确性;然后,通过比较光纤拓扑和网络层中的POP逻辑关系拓扑,对二者进行相互完善;最后,增加实时的网络测量功能,通过对物理层网络基础设备的定位,智能地对比分析物理层拓扑点和线的位置,及时地感知物理层拓扑的动态变化。另外,通过增加POP节点上的天气、地震和社交网络信息,融合多样化的数据,形成一套丰富多彩的光纤拓扑系统。

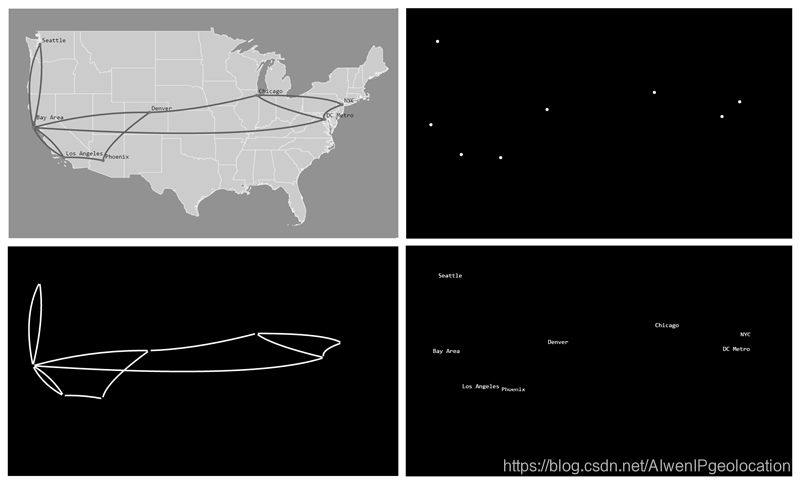

图2 获得物理层光纤拓扑点和线数据的方法
