在电源芯片领域，随着技术的不断进步与市场需求的持续增长，国产电源芯片的发展取得了显著成就。目前，中低端电源芯片已基本实现国产化，这不仅降低了对进口产品的依赖，也为我国电源产业的自主可控奠定了坚实基础。然而，对于大电流、低纹波、配置复杂的高端电源芯片而言，其设计难度与工艺要求极高，国产化进程面临诸多挑战，已然进入了深水区。这些高端电源芯片的关键指标与国外先进产品相比仍存在一定差距，而这些关键指标正是电源芯片设计的核心所在，直接关系到芯片的性能、可靠性和应用范围。本文将深入分析国科安芯 ASP3605 系列电源芯片的关键性能指标，以期为国产高端电源芯片的进一步发展提供参考。

一、3605 芯片概述

3605 芯片是一款高效单片同步降压调节器，它采用了先进的锁相控制导通时间、恒定频率、电流模式架构。这种架构使得 3605 芯片在电源转换过程中具有诸多优势。首先，锁相控制导通时间能够确保芯片在不同工作条件下，导通时间的稳定性与精确性，从而提高电源转换效率并降低输出电压纹波。恒定频率的设计则有利于电源系统的稳定性与滤波设计，使得输出电压更加平稳，同时便于与系统中的其他部件协同工作。电流模式架构则为芯片提供了快速的瞬态响应能力，能够迅速应对负载变化，维持输出电压的稳定，这对于现代电子设备中频繁变化的负载需求尤为重要。

二、纹波指标测试

（一）纹波的定义与影响

纹波是指在直流输出电压中叠加的交流电压成分，它反映了电源输出的纯净度与稳定性。对于电源芯片而言，低纹波是其重要性能指标之一，尤其是在对电源质量要求较高的应用场景中，如通信设备、精密仪器、医疗电子等领域。过高的纹波可能导致设备误动作、信号失真、数据错误等问题，严重影响设备的正常运行与性能表现。

（二）纹波测试方法

测试设备搭建 ：为了准确测试 3605 芯片的纹波，需要搭建一个高精度的测试平台。测试设备主要包括示波器、频谱分析仪、可编程直流电子负载、数字万用表等。示波器用于实时观测输出电压波形，捕捉纹波的幅值、频率、波形特征等信息；频谱分析仪则能够对纹波进行频域分析，确定其主要频率成分及能量分布，从而更深入地了解纹波的来源与特性；可编程直流电子负载用于模拟不同的负载条件，如从轻载到满载的连续变化、突加载与突卸载等情况，以评估芯片在各种负载情况下的纹波表现；数字万用表用于精确测量输出电压的平均值与稳定度，为纹波测试提供参考。

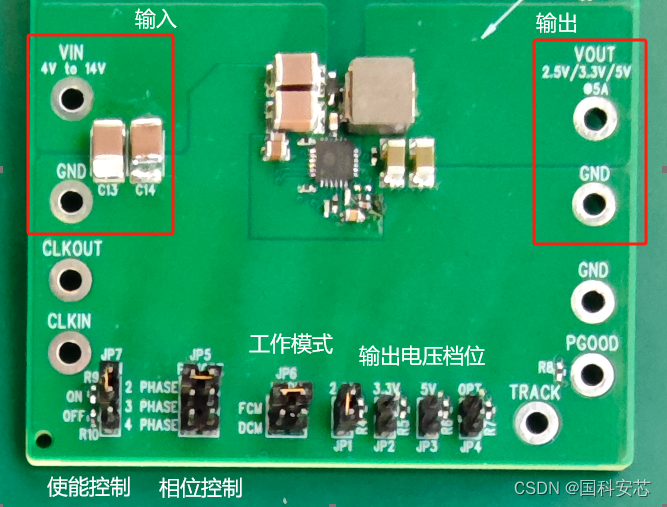

测试过程 ：首先，将 3605 芯片按照标准电路设计搭建好电源测试板，输入稳定的直流电压，并确保电路布局合理，减少寄生参数对测试结果的影响。接着，通过可编程直流电子负载设置不同的负载电流值，从空载开始逐步增加至满载，同时观察示波器上输出电压波形的变化，记录不同负载下的纹波幅值、频率及波形失真情况。在每个负载点，保持稳定运行一段时间，以排除瞬态过程对纹波的干扰。然后，使用频谱分析仪对输出电压进行频域扫描，分析纹波的主要频率成分及其对应的幅度，确定纹波的来源是来自输入电源的干扰、开关过程中的电磁干扰（EMI）还是芯片内部的噪声等。最后，利用数字万用表测量输出电压在不同负载下的平均值与稳定度，结合示波器与频谱分析仪的数据，综合评估 3605 芯片的纹波性能。

（三）纹波指标分析与结果

测试环境连接关系参见下图：

测试环境示意图

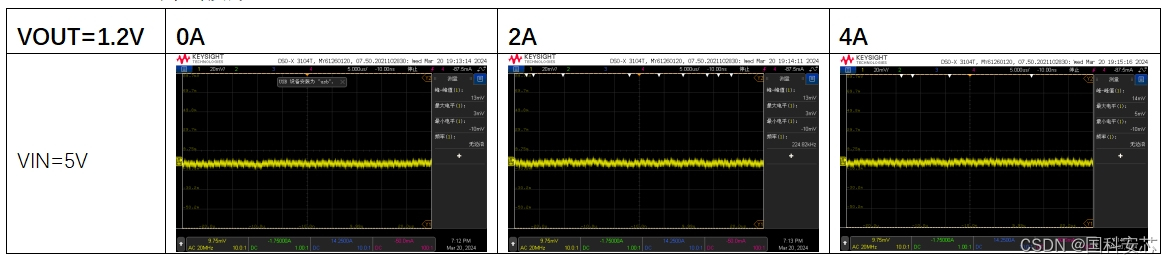

电源纹波

测试方法：使用示波器（探针+地环）测量VOUT和GND引脚，波形上下的峰值即为输出电压纹波

测试条件：交流耦合，20MHz带宽，FCM模式

测试波形：

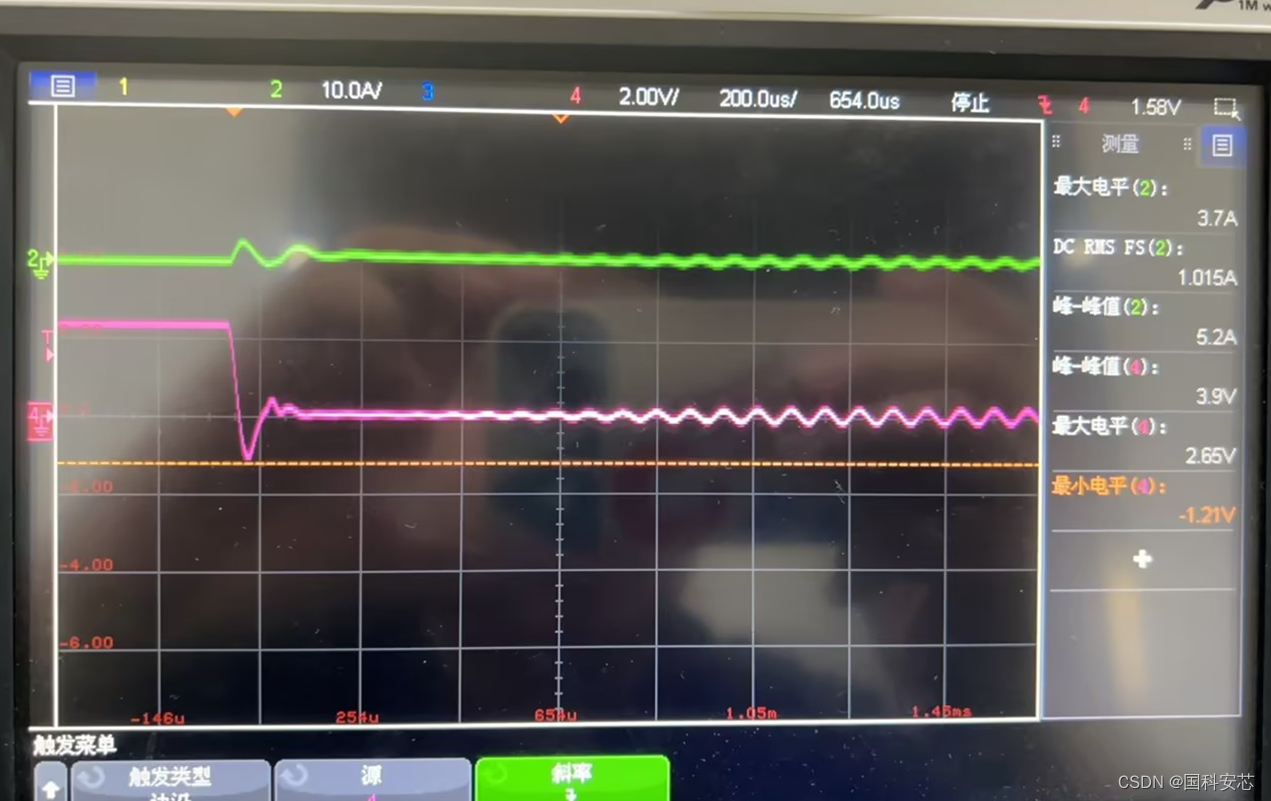

输出短路保护

测试方法：使用电子负载模拟短路功能，使用示波器测量VOUT，输入电流

测试条件：FCM模式粉色：输出电压绿色：输入电流

VIN=5V，VOUT=2.5V，IOUT=0A

上图可以看出，国产大电流电源芯片纹波可以做到10mV左右，同时支持短路保护功能，短路保护模式下输出过充也进行了大幅度改进，既保护了芯片本身也不会对下一级造成损坏。这要求芯片工程师拥有扎实的学科基础和丰富的经验，同时对于内部电路多次调整迭代流片，也需要不少资金投入。

三、3605 芯片关键指标测试结果总结与对比

通过对 3605 芯片的纹波和短路保护两大关键指标进行详细测试与分析，我们可以得出以下结论：

纹波性能 ：3605 芯片在全负载范围内均表现出较低的纹波，其纹波幅值远低于同类进口芯片，这主要归功于芯片内部优化的电路设计和先进的控制策略。低纹波特性使得 3605 芯片适用于对电源质量要求较高的应用场合，能够为负载提供更纯净、稳定的电源，减少因纹波引起的设备故障和性能下降问题。
短路保护性能 ：3605 芯片具备快速、可靠的短路保护功能，能够在极短时间内检测到短路并切断电源输出，将输出电流限制在安全范围内，有效保护芯片和外部电路。其短路保护动作点准确，恢复性能良好，且在短路保护过程中具有良好的热稳定性，为电源系统的安全运行提供了有力保障。

与国外同类型高端电源芯片相比，ASP3605 芯片在纹波和短路保护等关键指标上已表现出色，具有一定的竞争优势。
