ASM1042 CANFD 芯片在商业航天通讯卫星中的应用及前景分析

一、引言

在商业航天领域蓬勃发展的当下，通讯卫星承担着愈发关键的角色。从提供全球通信服务到支持各类遥感监测任务，通讯卫星需要处理海量数据并确保数据传输的高度可靠与实时性。而 CANFD（Controller Area Network Flexible Data Rate）技术作为一种先进的通信协议，以其高速数据传输和灵活的数据速率配置，正逐渐成为商业航天通信的首选技术之一。其中，ASM1042 这款高性能 CANFD 芯片，凭借其独特的性能优势，在商业航天通讯卫星应用中展现出巨大的潜力。

二、商业航天通讯卫星对芯片的需求

高数据传输速率：现代通讯卫星需实时传输大量数据，如高清图像、视频流以及各类科学探测数据。传统的通信协议速率已难以满足，例如卫星对地面进行高清遥感图像拍摄后，需在短时间内将大量图像数据回传至地面站，此时就需要芯片支持高速数据传输，像 CANFD 技术所具备的高达 5Mbps 甚至更高的数据传输速率才能符合要求。

高可靠性：卫星在太空环境中面临复杂的辐射、极端温度变化以及强烈的电磁干扰等恶劣条件。芯片必须能够在这样的环境下稳定工作，确保数据传输的准确性和连续性，避免因环境因素导致通信中断或数据错误。

抗辐照能力：太空辐射环境复杂，包括高能质子、电子以及各种宇宙射线等，这些辐射会对芯片产生单粒子效应，导致芯片逻辑错误甚至硬件损坏。因此，通讯卫星所使用的芯片需具备强大的抗辐照能力。

低功耗：卫星的能源供应主要依赖太阳能电池板，能源十分宝贵。芯片在满足高性能需求的同时，需尽可能降低功耗，以延长卫星的工作寿命和减少能源消耗。

三、ASM1042 CANFD 芯片性能特点

高速率通信：ASM1042 支持高达 5Mbps 的数据传输速率，远超传统 CAN 总线的 1Mbps 速率，能够快速传输大量数据，满足通讯卫星对高速数据交互的需求。例如在卫星与地面站进行大数据量的文件传输时，可大幅缩短传输时间。

高可靠性设计：该芯片通过 AEC - Q100 Grade1 认证，严格符合 ISO 11898 - 2:2016 和 ISO 11898 - 5:2007 物理层标准，提供了强大的功能安全保障。其具有多种保护特性，如 IEC ESD 保护高达 ±15kV，可有效防止静电对芯片造成的损害；总线故障保护高达 ±70V，能应对异常电压情况；VCC 和 VIO 电源终端具有欠压保护，确保在电源电压不稳定时芯片的安全运行。

低功耗模式：具有低功耗待机模式及远程唤醒请求特性，能够有效降低功耗。在卫星处于非数据传输的待机状态时，芯片可进入低功耗模式，减少能源消耗，当需要进行数据通信时，又能通过远程唤醒迅速恢复工作。

兼容性强：支持 3.3V 和 5V MCU，可与多种微控制器配合使用，便于系统集成和设计，降低了开发难度和成本。

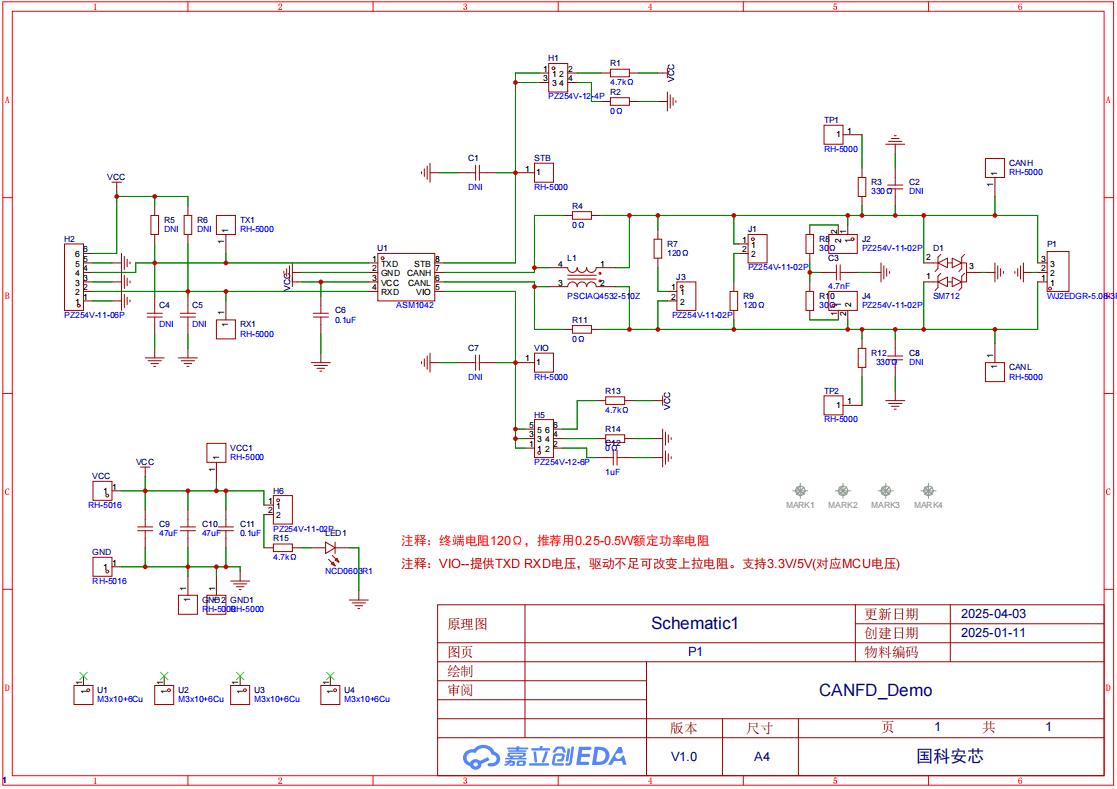

四、ASM1042 应用电路

电源管脚

VCC：该管脚为芯片提供工作电源，电压范围需严格满足芯片规格要求，一般在正常工作时应保持稳定的电压值。在电源接入端应添加合适的去耦电容，通常使用 0.1μF 的陶瓷电容靠近芯片 VCC 管脚放置，以滤除电源线上的高频噪声，保证电源的纯净度，防止对芯片内部电路产生干扰。

VIO：用于提供逻辑输入输出的电源电压，同样需保证其稳定性。在设计中，要确保 VIO 与 VCC 之间的电压差在允许范围内，否则可能影响芯片的逻辑电平转换和信号传输。

通信管脚

CANH 和 CANL：这两个管脚是 CAN 总线通信的差分信号输出输入管脚。CANH 输出高电平信号，CANL 输出低电平信号，通过两者之间的差分电压来传输数据。在连接到 CAN 总线时，需在 CANH 和 CANL 与总线之间串联适当阻值的电阻，一般为几十欧姆，如 33Ω，用于限流和匹配总线阻抗，提高信号传输的稳定性和抗干扰能力。同时，为防止总线上的过电压损坏芯片，还应在 CANH 和 CANL 管脚上添加 TVS（瞬态电压抑制二极管）进行过压保护。

TXD 和 RXD：分别为数据发送和接收管脚。TXD 用于将微控制器或其他主控设备的待发送数据传输至芯片内部的发送电路，进而通过 CANH 和 CANL 发送到总线上；RXD 则用于接收来自 CAN 总线上的数据，并传输至主控设备进行处理。在连接 TXD 和 RXD 管脚时，要注意电平匹配，确保与主控设备的通信接口电平一致，必要时可使用电平转换电路。

控制与状态管脚

STB（Standby）：待机控制管脚。当该管脚接收到低电平时，芯片进入低功耗待机模式，此时芯片的功耗大幅降低，但仍可通过特定的唤醒信号（如总线上的特定数据帧）被唤醒。在系统设计中，可根据实际需求通过主控设备的 GPIO（通用输入输出）管脚来控制 STB 管脚的电平，实现对芯片工作模式的灵活切换。

五、ASM1042 在商业航天通讯卫星中的电路应用

卫星姿态控制系统：在卫星姿态控制系统中，需要实时采集姿态传感器的数据，并将控制指令快速传输至执行机构。ASM1042 芯片可连接各类姿态传感器（如陀螺仪、加速度计等）与姿态控制执行机构（如反作用飞轮、推力器等）。传感器将采集到的卫星姿态数据通过 CAN 总线传输给 ASM1042 芯片，芯片再将数据高速传输至卫星的中央处理单元进行分析处理。中央处理单元根据分析结果生成控制指令，通过 ASM1042 芯片经 CAN 总线发送到执行机构，实现对卫星姿态的精确控制。由于 ASM1042 的高速通信能力，可确保姿态数据的及时传输和控制指令的快速响应，提高姿态控制的精度和实时性。

卫星电源管理系统：卫星电源管理系统涉及到对太阳能电池板、电池组以及各类用电设备的管理和监控。ASM1042 芯片可用于连接电源模块、电池管理单元和用电设备。太阳能电池板产生的电能信息、电池组的充放电状态数据等可通过 CAN 总线经 ASM1042 芯片传输至电源管理控制器，控制器根据这些数据进行电能的合理分配和管理，并将控制指令通过 ASM1042 芯片发送到相应的设备。例如，当检测到电池组电量较低时，电源管理控制器通过 ASM1042 芯片向太阳能电池板控制电路发送指令，调整太阳能电池板的工作状态，以提高充电效率。同时，ASM1042 的高可靠性和抗辐照能力，能确保在太空复杂环境下电源管理系统通信的稳定运行。

卫星数据存储与回传系统：在卫星进行数据存储和回传过程中，ASM1042 芯片发挥着重要作用。卫星在运行过程中采集到的大量科学数据、遥感图像数据等先存储在卫星的数据存储设备中。当需要将这些数据回传至地面站时，数据存储设备通过 CAN 总线将数据传输给 ASM1042 芯片，芯片再将数据高速发送到卫星的数据传输模块，通过无线通信链路传输到地面站。由于 ASM1042 支持高速数据传输，可大大缩短数据回传的时间，提高数据传输效率。并且其具备的多种保护特性，可保障在数据传输过程中不受电磁干扰和异常电压的影响，确保数据的完整性和准确性。

六、ASM1042 的商业前景

国产替代优势显著：随着商业航天产业的快速发展，对核心芯片的自主可控需求日益迫切。ASM1042 作为国产 CANFD 芯片，在性能上与国外同类产品相当甚至在某些方面更具优势，如出色的抗辐照能力。其 PIN TO PIN 兼容 TI TCAN1042、NXP TJA1042 等国外主流型号管脚，硬件方案无需改版即可直接替换，这使得国内卫星制造商能够快速实现芯片的国产化替代，降低对国外芯片的依赖，保障供应链安全，在国内商业航天市场具有广阔的应用前景。

契合商业航天发展趋势：商业航天正朝着低成本、高可靠性、高性能的方向发展。ASM1042 的高速率、高可靠性、低功耗以及抗辐照等特性，完全契合商业航天通讯卫星对芯片的需求趋势。随着低轨卫星星座的大规模建设，对具备上述特性的芯片需求量将大幅增加，ASM1042 有望在这一领域占据重要市场份额，成为低轨卫星通信系统中的关键芯片。

拓展至相关领域：除了商业航天通讯卫星应用外，ASM1042 凭借其优秀的性能，还可拓展至其他航天设备以及航空、工业自动化等对数据通信可靠性和速率要求较高的领域。例如在飞机的航空电子系统、工业机器人的控制系统等方面，都有潜在的应用机会，进一步扩大了其市场空间和商业价值。

七、结论

ASM1042 CANFD 芯片凭借其高速率通信、高可靠性、抗辐照、低功耗以及良好的兼容性等诸多优势，在商业航天通讯卫星的姿态控制、电源管理、数据存储与回传等关键系统中有着重要的应用价值。严格的管脚使用规范确保了其在电路中的稳定运行，丰富的电路应用场景展现了其强大的适用性。并且，从商业前景来看，其国产替代优势和契合行业发展趋势的特点，使其具有巨大的市场潜力。随着商业航天产业的持续发展，ASM1042 有望在推动商业航天技术进步和产业升级方面发挥更为重要的作用，为商业航天领域带来更多创新应用和发展机遇。
