Quartus II 9.0安装以及使用经验

前言
本次使用Q2.9为第一次使用，本机机型为Surface pro4，为64位，操作系统是Windows10，安装过程以及使用经验均为第一次使用时所得感悟。

安装过程
步骤一：点开安装包setup.exe

步骤二：之后的安装过程一直按照默认设置即可（注：安装到自己想要的装的路径）

破解过程
步骤一：将Quartus_II_9.0破解器.exe文件放到安装Q2的文件夹bin下（一般路径：D:\altera\90\quartus\bin）

步骤二：点击Quartus_II_9.0破解器.exe，并点击“应用补丁”，会导出文件license.DAT，将文件license.DAT保存到：D:\altera\90\quartus\bin即可

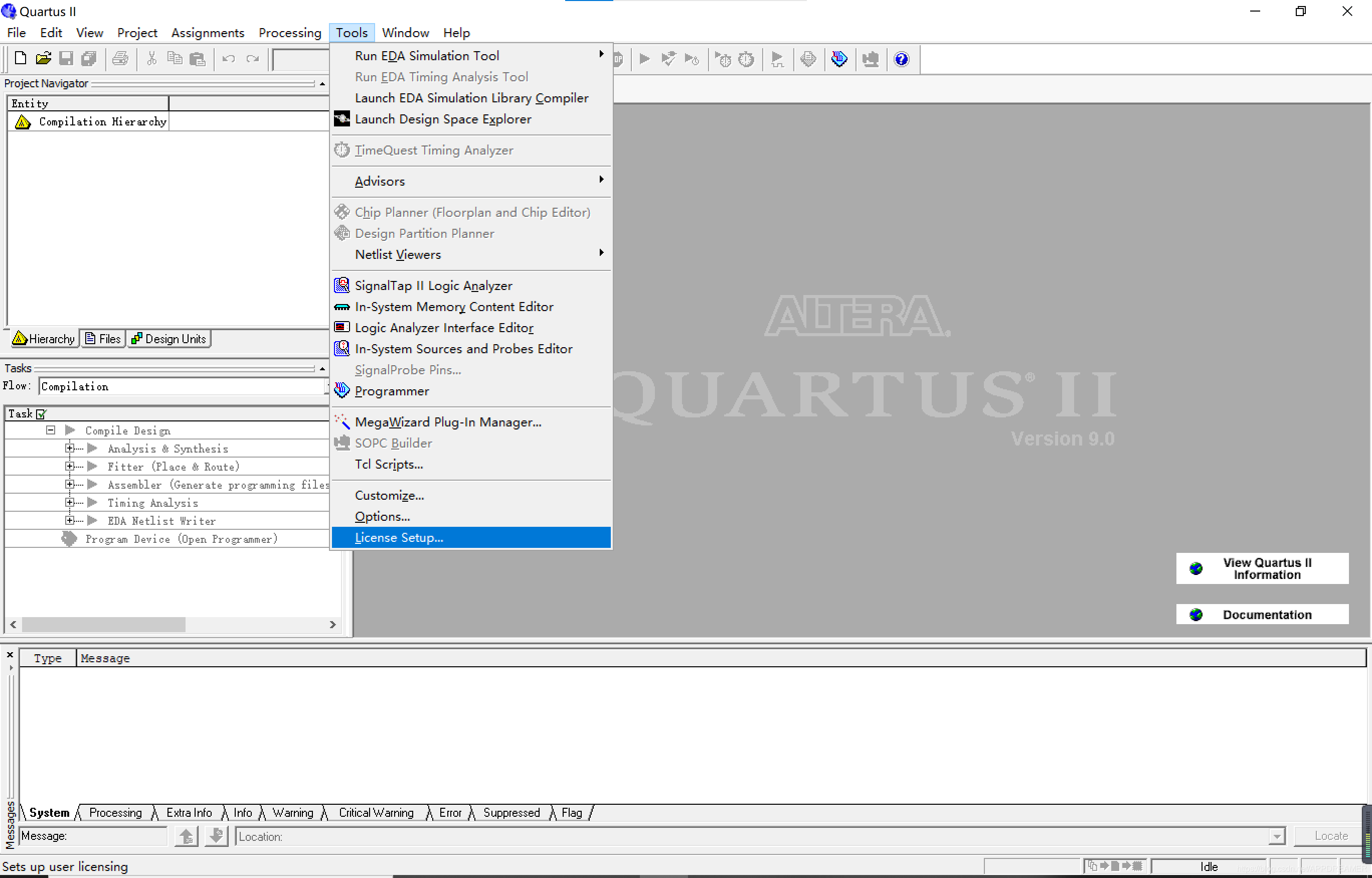

步骤三：打开Q2以后，在Tools栏中点击license Setup（注：第一次打开Q2时，第一个弹出界面直接默认OK即可，后面弹窗也默认即可）

步骤四：在弹出界面中复制网卡号（图中画红线的地方）

步骤五：将license.DAT文件中全部的XXXXXXXXXXX换成自己的网卡号，然后保存文件（注：更改后的文件如图）

步骤六：在Tools栏中点击license Setup后弹出的界面中License file中导入license.DAT文件，然后点击OK即可

步骤七：检查自己的Q2是否破解成功，若时间如图所示，即为成功

实验过程
实验一：构造一位全加器
步骤一：创建一个D:\design\add文件路径。

步骤二：点击File->new->Block Diagram/Schemalic File

步骤三：在此界面上搭建半加器的原理图（注：双击空白处即可调出元器件库）

步骤四：将半加器打包成一个自己的元器件（点击File->Create/Update->Create Symbol Files for Current File)
(注：将打包好的元器件存入我们的add文件夹即可)

步骤五：再创建一个搭建原理图的文件用于搭建全加器的原理图，注意使用过程中打包好的半加器原件的使用

步骤五：原理图搭建好之后，（点击File->new->Vector Waveform File）创建时序仿真文件

步骤六：输入要仿真的引脚（双击红圈区域即可弹出图上的弹窗）

步骤七：点击Node Finder…,在弹出的界面中设置成如图所示。

步骤八：点击List，然后再点击>>即可得到如下界面，然后点击OK，便可将要进行时序仿真的引脚导入文件

步骤九：设置波形，然后对文件进行编译

步骤十：对编译后的文件进行时序仿真

步骤十：通过USB转串口线连接电路板（需安装驱动程序），打开设备管理器，查找图中红线所画的驱动，若驱动标志有感叹号，则需要安装驱动。（注：图片上的驱动已经安装好了）（注：安装驱动时要记得解除禁制程序驱动签名）
解除禁止驱动程序签名的博客链接：https://blog.csdn.net/APPDREAMER/article/details/115011111


步骤十一：点击Assignments->Pins弹出引脚设置界面
步骤十二：在location处设置引脚（开发板上的引脚），设置完引脚关闭界面即可

步骤十三：点击烧入即可出现如下界面

步骤十四：点击Hardware Setup设置hardware如图所示，设置点击Close即可

步骤十五：点击start开始将原理图烧入单片机

步骤十六：在单片机上验证全加器的正确性。

使用经验
第一次使用经验：由于Q2.9的版本过于老，所以64位的Q2使用时会有即使破解成功，编译时也不会有license支持，会报错，所以要使用32位的Q2.9。
第二次使用经验：一个项目就是一个文件，所以在创建一个项目之前一定要先创建一个文件夹且该项目的所有文件一定得在该文件夹下面。
第三次使用经验：（使用总线）在给线路表名字的时候一定要记得不要将名字标错，否则就会出现如下报错：Error: Signal “A[7]” drives an input pin。（注：给线路标名字的方法：左击线路，点击Properties，然后在弹出的界面上输入线路的名字）
