前言

📅大四是整个大学期间最忙碌的时光,一边要忙着备考或实习为毕业后面临的就业升学做准备,一边要为毕业设计耗费大量精力。近几年各个学校要求的毕设项目越来越难,有不少课题是研究生级别难度的,对本科同学来说是充满挑战。为帮助大家顺利通过和节省时间与精力投入到更重要的就业和考试中去,学长分享优质的选题经验和毕设项目与技术思路。

🚀对毕设有任何疑问都可以问学长哦!

大家好,这里是海浪学长计算机毕设专题,本次分享的课题是

🎯基于计算机视觉的输电线绝缘子破损检测与检修建议系统

项目背景

输电线绝缘子的完好性对电力系统的安全稳定运行至关重要。绝缘子破损可导致电力设备故障、停电、甚至引发安全事故。传统的绝缘子检测方法多依赖人工巡检，效率低且容易受到人为因素的影响。随着计算机视觉和深度学习技术的发展，构建一个能够自动检测绝缘子破损并进行检修决策的系统变得可行。

数据集

收集绝缘子图像可以来自现场拍摄、无人机监控或已有的公共数据集。确保数据多样性，涵盖不同类型的绝缘子、不同的环境条件和光照变化，能够提高模型的泛化能力。在收集过程中，注意记录每张图像的相关信息，包括拍摄时间、位置和绝缘子状态标注（如完好、破损、污垢等）。使用LabelImg进行图像标注。通过对每张图像进行手动标注，绘制出绝缘子的边界框，并为每个边界框分配相应的类别标签。标注完成后，将标注信息保存为标准格式，如Pascal VOC或COCO格式。通过对图像进行旋转、缩放、翻转和亮度调整等操作，生成多样化的训练样本。

设计思路

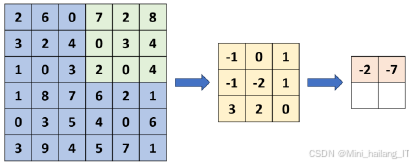

卷积神经网络是一种专门用于处理具有网格结构数据的深度学习模型，尤其在图像识别和计算机视觉领域展现出卓越性能。CNN的基本构思源于生物视觉系统，通过局部感受野和权重共享的特性来自动提取输入图像的重要特征。CNN的架构通常包括多个卷积层、池化层和全连接层。卷积层利用卷积操作，通过滑动卷积核在输入图像上提取局部特征，例如边缘、角点和纹理等。这些低级特征在经过多层卷积后，会被组合成更复杂的高级特征，帮助模型识别并理解图像中的物体。

池化层在CNN中起着重要的作用，主要用于降低特征图的维度，减少计算的复杂性，同时保持关键信息。常用的池化技术包括最大池化和平均池化，它们能够有效地提取出特征图中的主要特征，增强模型的鲁棒性。通过这些设计，CNN能够在处理图像时具备高度的空间不变性，这意味着即使输入图像有轻微的变化，模型仍然能够保持较高的识别准确率。CNN能够通过大规模数据集进行自我学习，自动生成最优特征表示。这种特性使得CNN在计算机视觉领域广泛应用，涵盖了人脸识别、物体检测、医学影像分析等多个方向。在输电线绝缘子破损检测与检修建议系统中，CNN可以通过分析输电线路上的图像数据，自动识别绝缘子是否存在破损或老化现象。这种自动化检测的能力大大提高了检测效率，并减少了人为因素带来的误差。

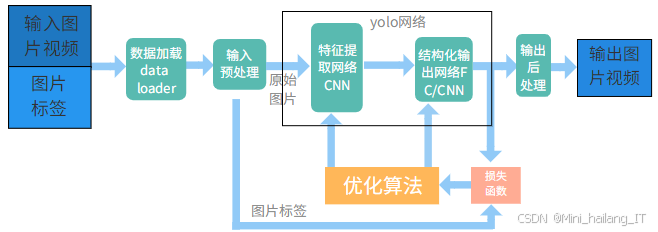

CNN的性能还可以通过数据增强和迁移学习等技术加以提升。数据增强技术通过对训练图像进行随机变换（如旋转、翻转、缩放等），有效地扩展了训练样本的数量，从而提高模型的泛化能力。迁移学习则是利用在大型数据集上预训练的CNN模型，快速适应新的任务。通过微调预训练模型的参数，系统能够在相对较小的绝缘子图像数据集上，获得良好的检测效果。YOLOv5是当前目标检测领域中一种非常流行和高效的深度学习模型。与传统的目标检测方法不同，YOLOv5将检测任务视为回归问题，直接在图像中同时预测边界框和类别概率，极大地提高了检测的速度和准确性。其网络结构采用了先进的骨干网络（如CSPNet）来提取特征，通过多层的卷积和激活函数，模型能够有效捕捉图像中的重要信息。YOLOv5的创新之处在于其引入了跨阶段部分连接（CSP），能够在保持计算效率的同时，增强特征的表示能力，从而提高检测精度。

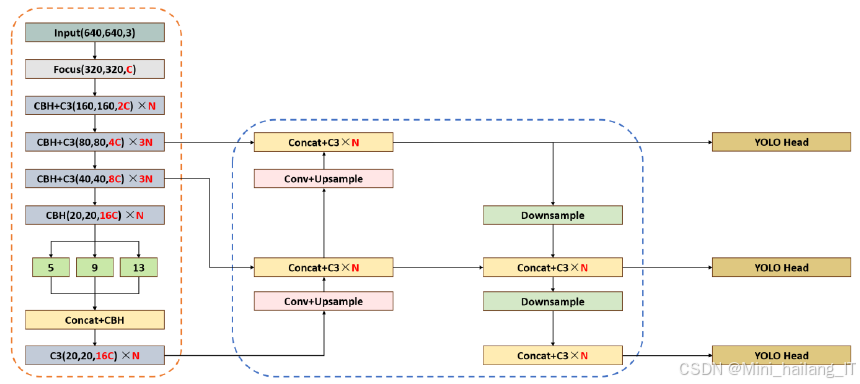

YOLOv5的结构分为四个主要部分：骨干网络、颈部网络、头部网络和输出层。骨干网络负责提取输入图像的特征，颈部网络则用于融合不同尺度的特征，以增强模型对小物体的检测能力。头部网络则进行最终的目标检测，生成边界框和类别信息。YOLOv5还实现了多种后处理技术，如非极大值抑制（NMS），以消除重叠的检测框，从而提高检测结果的精确性。YOLOv5能够快速、准确地检测绝缘子上的缺陷。通过对绝缘子图像进行处理，YOLOv5不仅可以检测出绝缘子的破损和污垢，还能够识别不同类型的缺陷。这种实时检测能力显著提高了巡检效率，减少了人工巡检的时间和成本，为电力维护工作提供了可靠的支持。

YOLOv5还具备灵活性，支持多种后处理技术，如非极大值抑制（NMS），能够进一步优化检测结果。用户可以根据实际需求调整YOLOv5的超参数，以提高模型在特定场景下的检测效果。通过与其他技术的结合，YOLOv5在复杂环境和多样化光照条件下，依然能够保持高效的检测性能。这种灵活性使得输电线绝缘子破损检测与检修建议系统能够快速适应不同的应用场景和需求，确保电力设施的安全和稳定运营。

经过处理的图像数据以及对应的标签。图像需要进行标准化处理，以确保输入模型时的尺寸一致性。常见的图像处理包括调整大小、归一化和数据增强。数据集应根据用途划分为训练集、验证集和测试集，通常训练集占总数据的70%-80%，验证集和测试集各占10%-15%。这种划分方式能够有效评估模型的性能和泛化能力。

import torchvision.transforms as transforms
from torchvision import datasets

# 定义数据预处理
transform = transforms.Compose([
    transforms.Resize((256, 256)),  # 调整图像大小
    transforms.ToTensor(),           # 转换为张量
    transforms.Normalize(mean=[0.5], std=[0.5])  # 归一化
])

# 加载数据集
train_dataset = datasets.ImageFolder(root='dataset/train', transform=transform)
val_dataset = datasets.ImageFolder(root='dataset/val', transform=transform)

可以选择卷积神经网络（CNN）或YOLOv5等目标检测模型作为基础。设计时需要考虑模型的输入尺寸、层数和参数等。使用预训练模型进行迁移学习可以显著提升训练速度和准确性。最终，模型应包含特征提取层和分类层，以实现对绝缘子状态的准确预测。常用的损失函数为交叉熵损失，优化器可以选择Adam或SGD。通过多轮训练，模型会不断更新参数，以最小化损失函数。使用验证集实时监控模型性能，确保模型不会过拟合。每个训练周期结束后，可以记录损失值和准确率，以便分析模型学习情况。

import torch
import torch.nn as nn

class InsulatorDetectionModel(nn.Module):
    def __init__(self):
        super(InsulatorDetectionModel, self).__init__()
        self.conv1 = nn.Conv2d(in_channels=3, out_channels=16, kernel_size=3, stride=1, padding=1)
        self.pool = nn.MaxPool2d(kernel_size=2, stride=2, padding=0)
        self.fc1 = nn.Linear(16 * 128 * 128, 2)  # 假设输入图像大小为256x256

    def forward(self, x):
        x = self.pool(F.relu(self.conv1(x)))
        x = x.view(-1, 16 * 128 * 128)
        x = self.fc1(x)
        return x

计算准确率、召回率和F1-score等指标，量化模型的预测能力。可视化预测结果与真实标签的对比，通过混淆矩阵分析模型的分类效果。评估结果将用于指导后续的模型优化和改进。

from sklearn.metrics import classification_report

model.eval()
with torch.no_grad():
    test_predictions = []
    test_labels = []
    for inputs, labels in test_loader:
        outputs = model(inputs)
        _, predicted = torch.max(outputs.data, 1)
        test_predictions.extend(predicted.numpy())
        test_labels.extend(labels.numpy())

# 生成分类报告
print(classification_report(test_labels, test_predictions))

海浪学长项目示例：
