博途TIA Portal V16，HMI字体显示残缺不完全显示

问题描述

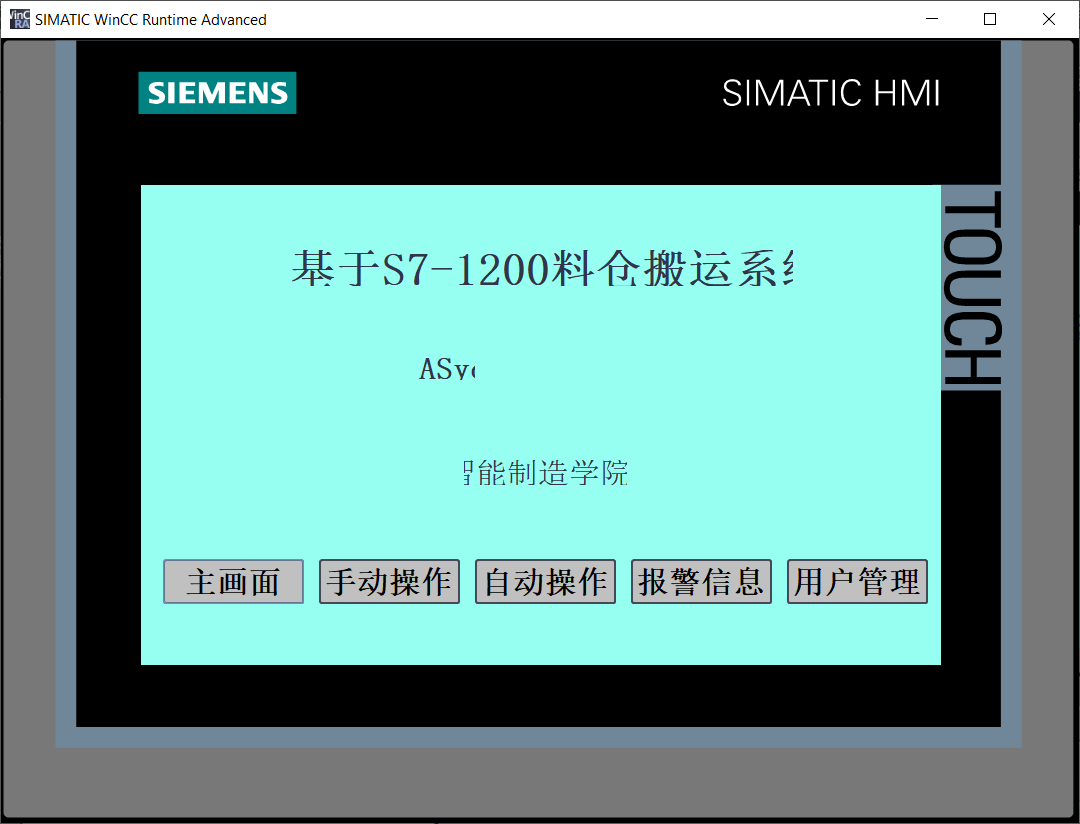

博途TIA Portal V16的HMI在电脑上仿真时，出现文字不能完全显示的情况。如下图：

原因

通常情况下，电脑屏幕的 DPI 值相较于工控屏幕 HMI 更高。由于相关软件未针对高 DPI 显示进行优化，在仿真运行时，软件难以准确适配高 DPI 显示器的特性，导致画面缩放比例不稳定。例如，可能出现界面元素大小错乱、文字显示不全或图像拉伸变形等问题，这是因为软件在高 DPI 环境下无法正确识别和处理像素密度变化，无法精准控制画面缩放效果。

解决方式

在应用程序属性的兼容性选项中，勾选“替代高DPI缩放行为”，并选择“System”模式来改善显示效果。

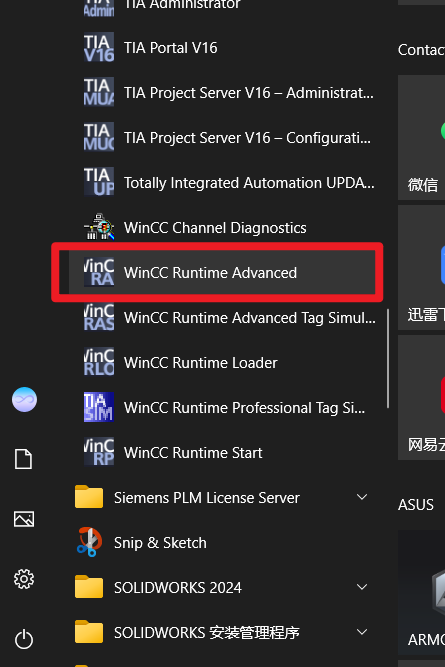

1. 找到WinCC Runtime Advanced程序

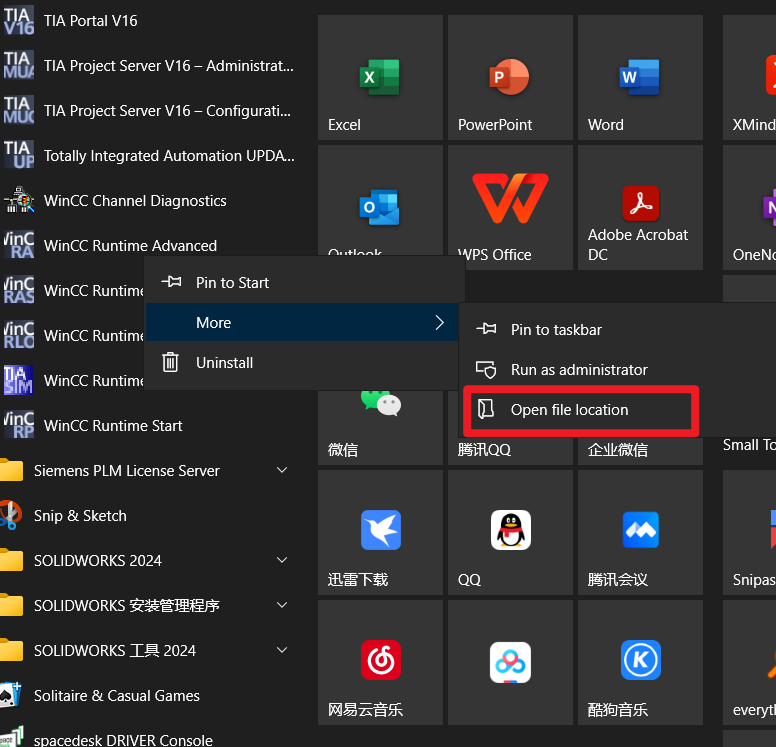

2. 右击打开本地路径

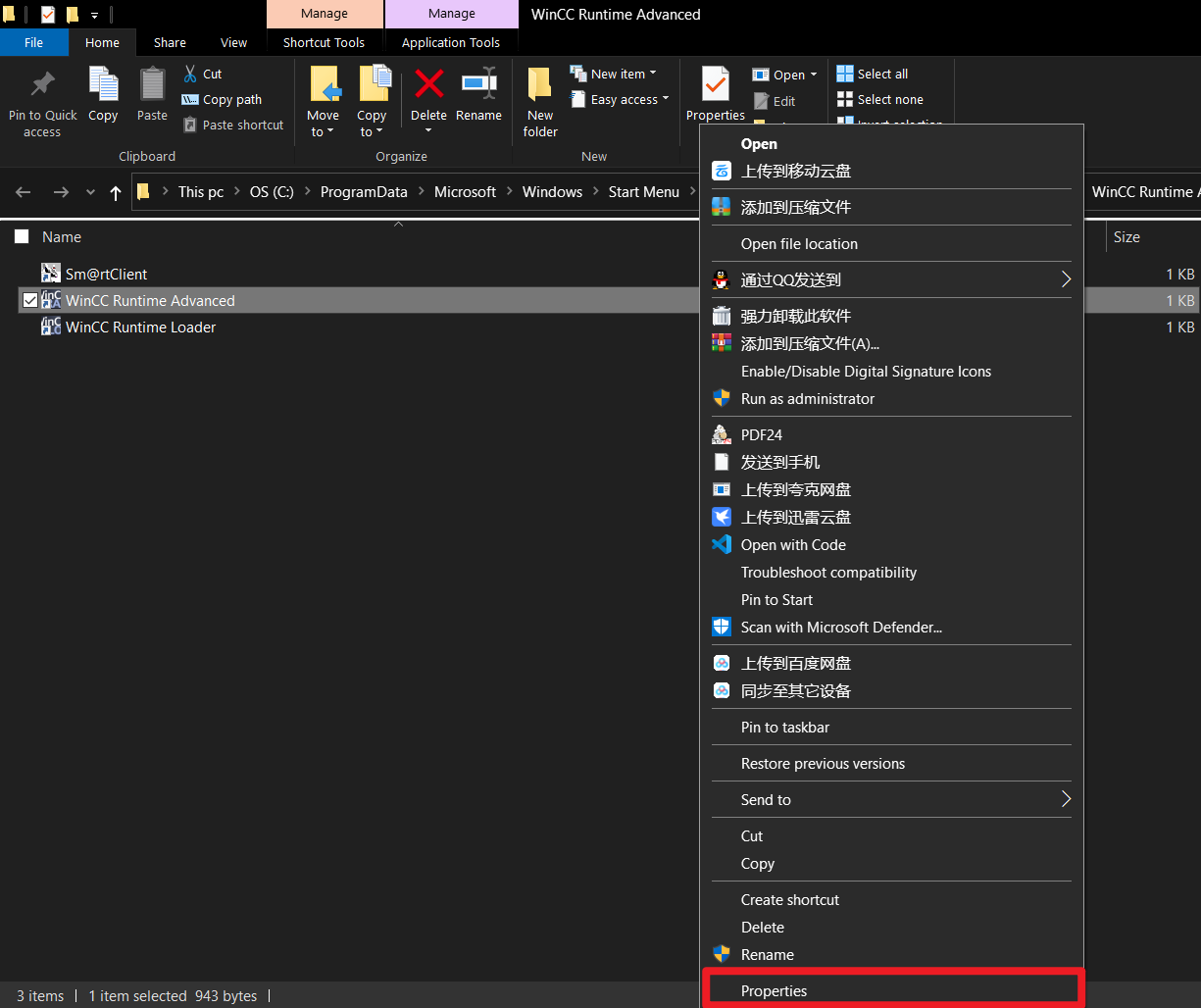

3. 右击WinCC Runtime Advanced选择属性

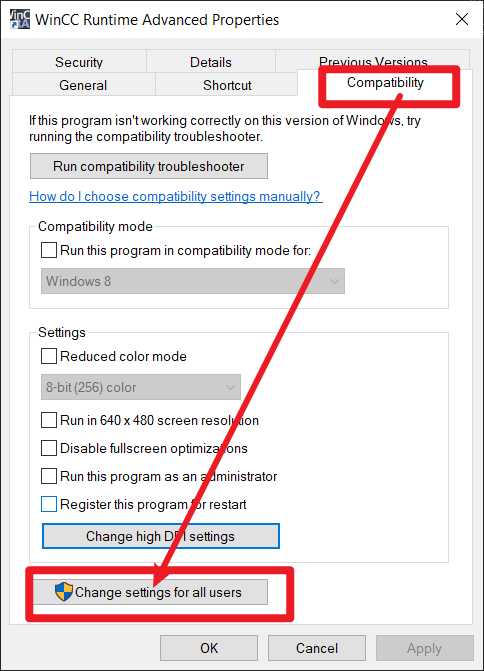

4. 找到兼容性（Compatibility）→为每位用户更改设置（Change settings for all users）

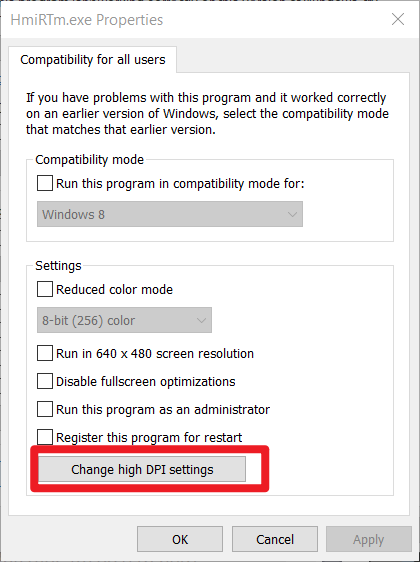

5. 更改高DPI设置（Change high DPI settings）

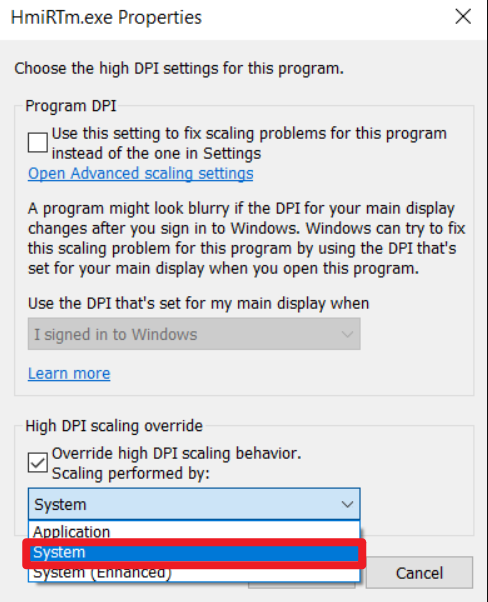

6. 将应用程序（Application）更改为系统或系统 - 增强（System or
   System (Enhanced)）


7. 展示更改后仿真效果


Windows高DPI缩放模式说明

• “Application（应用程序）”模式下，应用程序自身负责处理高DPI缩放，它需要根据屏幕的DPI设置来调整界面元素的大小和布局；（“Application”模式就像让应用程序自己决定怎么在不同大小的屏幕上展示，它要是聪明就展示得好，不然就可能出问题，很显然WinCC Runtime Advanced程序没那么聪明；）
• “System（系统）”模式下，系统会对未进行高DPI适配的应用程序进行统一缩放，按照屏幕DPI设置的一定比例调整应用程序界面元素大小；（“System”模式是系统帮应用程序调整大小）
• “System (Enhanced)（系统 - 增强）”模式是系统采用更先进的技术对应用程序进行缩放，旨在减少缩放后图像和文字的模糊程度。（“System
  (Enhanced)”模式是系统用了更好的办法来放大缩小，尽量让画面清晰，但也不能保证所有情况都完美。）
