基恩士SR-SDK全程为SR software development kit是用来开发SR系列产品和PC应用程序的开发套件；对应的机型SR-X/5000/2000/1000。
对应dll有：
Keyence.AutoID.SDK.dll VncClientControlCommin.dll Communication.dll VncClientControlCommonLib.dll
工作环境： .net framework4.6.1 visualC++库Runtime组件
对应CPU适用： x86,x64,AnyCPU
接口：Ethernet
对应语言：Visual C#2017# Visuat Basic2017
运行前需安装SR_SDK/Runtime文件下的组件，对应不同系统有：
64bit OS用：vc_redist.X64.exe
32bit OS用：vc_redist.X86.exe
此外在开发winform程序前；需导入Control插件：

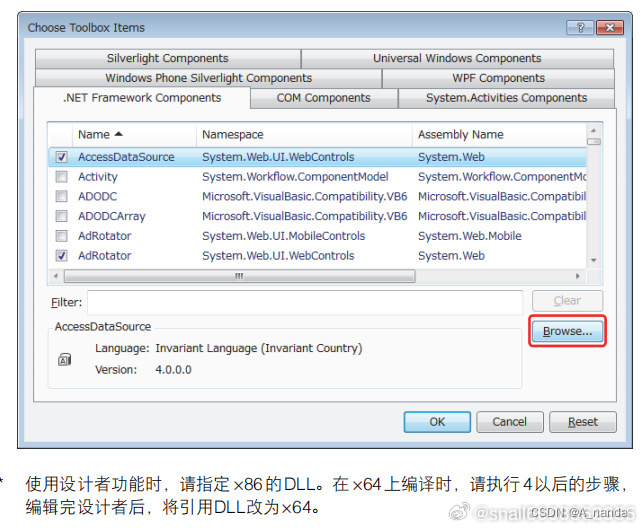

1点击 [Tools]-[Choose Toolbox Items]。
2 点击 [Browse] 按钮。
选择 “Keyence.AutoID.SDK.dll”。
点击 [OK] 按钮。

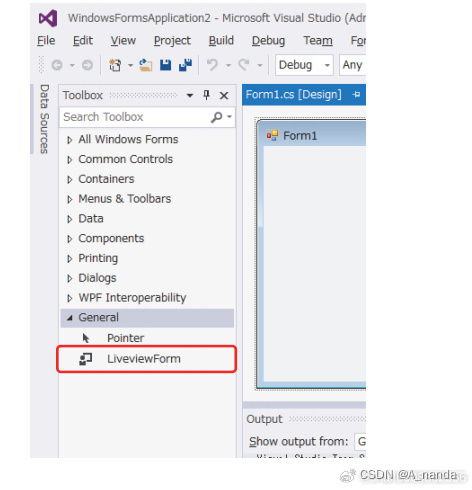

3 将在 [Toolbox]- [General] 中追加 [LiveviewForm]。通过追加该项目可以
让 SR 的实时查看显示成为可能
