基于BC260Y的NB-IOT产品在做SRRC认证RSE测试超标示例

前言

一款NB-IOT产品在进行型号核准RSSC认证送检过程，整机EMC测试谐波/杂散超标，退回整改处理.

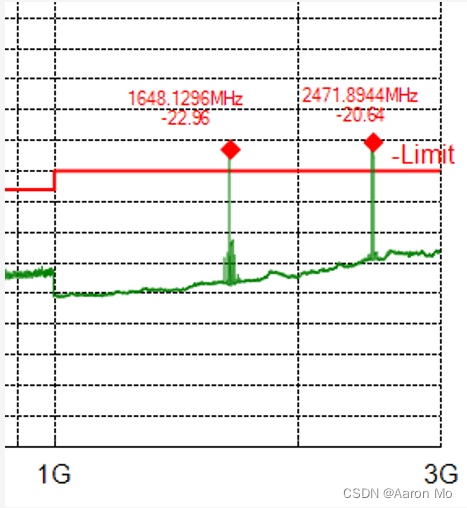

问题点1：Band8，二次谐波在电波暗室耦合fail

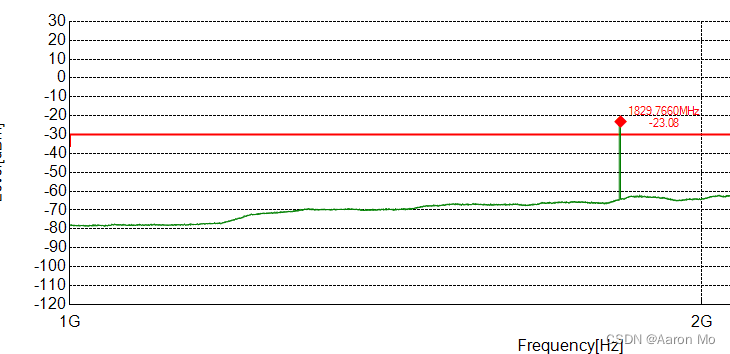

问题点2：Band5，二次谐波在电波暗室耦合fail

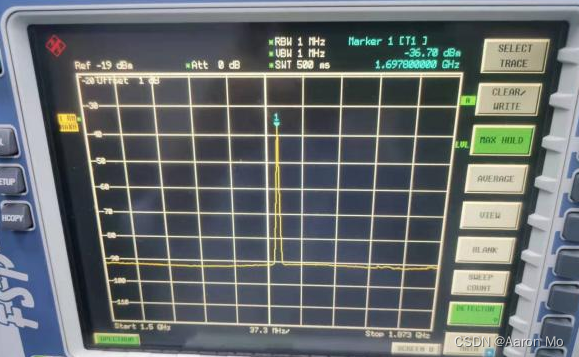

首先通过传导方式验证Band8、Band5的谐波量值大小：

分析：通过传导测试谐波最大达到-36dB，在这个PCBA环境中，对比规范规定值，模组本身已余量不足，比较好的谐波至少要达到-50dB以下。

小结：经整改后测试通过，余量5dB（通过后机构不提供数据图）.

具体整改处理：

1、对天线进行优化谐振频率宽带，这次对天线对应的段中间驻波及谐振做优化处理.

2、目前模块是原厂固定的，短期估计不会升级，优化主板PCB的地回路，特别是小天线地效应.这次对模块下面靠近PA的几条走线做了处理.

3、ANT_PA输出端增加小电容过滤，注意电容大小，本次用了1pF，未影响主功率大小.
