一、实验目的

电气和电子设备的大量应用，使得非线性电能转换在电网中产生了大量谐波电流。它不仅会对同一电网中其他用电设备产生干扰、造成故障，还会使电网的中线电流超载，影响输电效率，另外，对电源的通/断或相位控制会使电流有效值发生变化，可造成负载侧的电压有效值产生波动，同样会造成其他用电设备不能正常工作，影响群众的生产生活。

为了保障电网质量，我国相继公布了两个标准：GB 17625.1《电磁兼容限值低压电气及电子设备发出的谐波电流限值（设备每相输入电流小于或等于16A）》及GB 17625.2《电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限值》（这两个标准分别等同于IEC 61000-3-2和IEC 61000-3-3）。其中，GB 17625.4标准已经在强制性产品认证中的许多产品中执行了。

二、主要试验设备及必备条件

根据GB 17625.1标准，主要的试验设备有：

① 纯净电源。其作用是产生一个没有谐波的50Hz交流电源，这样可以保证测试到的谐波完全由受试设备（EUT）产生。

② 电流取样传感器。其主要作用是将EUT电源线中的电流进行取样，以便于分析；电流取样传感器的基本要求主要是不能对供电条件产生太大的影响；并且灵敏度不能太高，这样才能保证测试误差足够小。

③ 谐波分析仪。谐波分析仪的作用是分析供电电流中的谐波成分，可以使用专用的仪器，也可使用带FFT功能的示波器来代替。

三、试验方法及试验配置

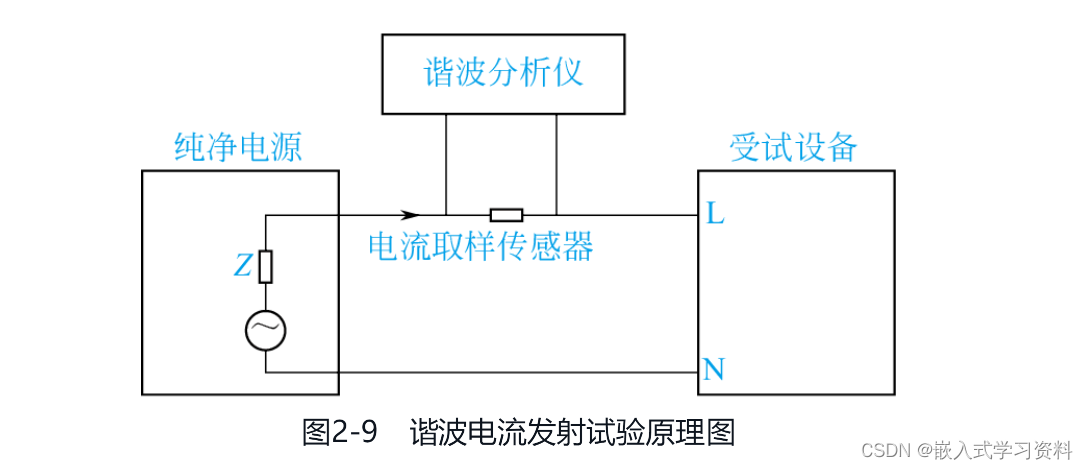

除非另有规定，谐波电流发射试验在正常工作状态且预期能产生最大总谐波电流的模式下进行。对相同的受试设备，一致的试验条件、相同的测试系统、一致的环境条件（如果有关的话），测量的重复性应高于±5%。谐波电流发射试验原理如图2-9所示。

 四、试验标准限值

GB 17625.1标准把设备分成4类：

① A类。平衡的三相设备：家用电器（不包括归入D类的设备）、电动工具（不包括便携式工具）、白炽灯调光器、音频设备。凡未归入其他3类设备的均视为A类设备。

② B类。便携式工具；非专用电弧焊接设备。

③ C类。照明设备（包括灯和灯具；主要功能为照明的多功能设备中的照明部分；放电灯的镇流器和白炽灯的独立式变压器，紫外线或红外线辐射装置，广告标识的照明；除白炽灯的灯光调节器）。但照明设备不包括装在复印机、高架投影仪、幻灯机等设备的灯，或用于刻度照明及指示照明的装置，也不包括白炽灯的调光器。

④ D类。功率小于或等于600W的个人计算机、计算机显示器及电视接收机。各类设备的限值要求见表2-3～表2-5，其中B类设备的限值是A类设备限值的1.5倍。

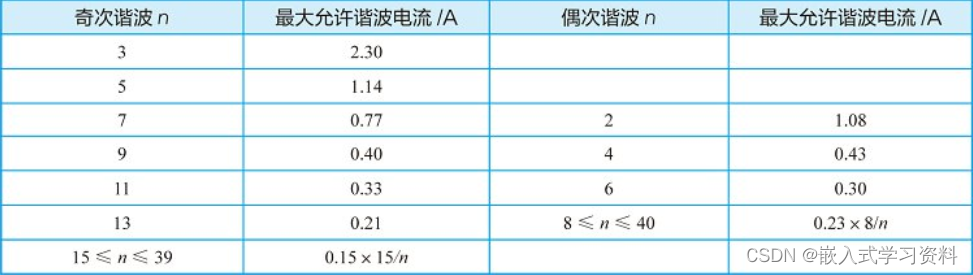

 表2-3 A类设备的限值

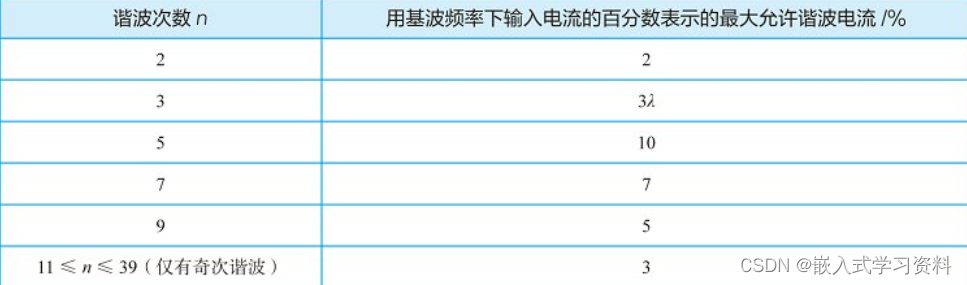

 表2-4 C类设备的限值

 注：λ是电路的功率因数。

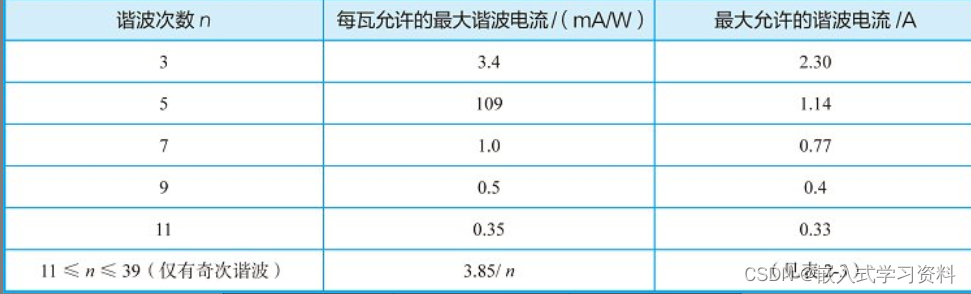

表2-5 D类设备的限值

 对于D类设备，表2-5的第2列和第3列数据并用，设备的谐波电流不应超过任何一列的限值。通过表2-3～表2-5可以看出，限值数据对C类设备最严，D类设备相对C类设备宽松些，因为这两类设备在日常生活中应用最为广泛。
