安科瑞光储充一体化管理系统在直流快速充电站中的解决方案

摘要：光伏储能系统是一种将太阳能转化为电能并存储起来的技术，在直流快速充电站中有着广阔的应用前景。主要论述光伏储能系统工作原理和光伏储能系统在直流快速充电站中的实践应用，探讨光伏储能系统在直流快速充电站中的挑战，分析光伏储能系统在直流快速充电站中的发展前景。研究表明，光伏储能系统可以减轻电网负荷压力，提高电能利用率，减少对化石燃料的依赖，而系统效率、储能成本和环境适应性是目前急需解决的问题，需要进一步研究和技术革新。

关键词：光伏储能系统；直流快速充电站；电动汽车

0 引 言

目前，直流快速充电站作为电动汽车最主要的充电方式，其输出功率较小，充电时间过长，导致用户充电不便、排队等待充电的情况普遍存在，严重影响了用户的使用体验。为全面提高充电效率，需在直流快速充电站建设中引入光伏储能系统。降低充电基础设施的运营成本。

1 光伏储能系统的工作原理

太阳能作为一种可再生能源，可以通过光伏储能系统进行再次利用。光伏储能系统通过光伏电池板将太阳能转化为电能。光伏电池板由多个光伏电池组成，且这部分电池大多由半导体材料（硅）制成。一旦光线照射到光伏电池上，光子与材料中存在的电子就会发生相互作用，进而促使电子获得对应的能量，跃迁到导体带，并持续产生一定的电流，从而使光能转化为电能。由于太阳属于间歇性能源，只有在白天阳光充足的时候才能产生电能。为实现能源的持续供应，光伏储能系统需储存白天产生的多余电能，以备晚上或阴天的使用。其中，常见储能方式是通过电池组储存能量，将电能进行化学反应转化为化学能，并在需要时再将化学能转化为电能输出，常用电池组为铅酸、锂离子电池等。这些电池组大多具备长寿命和低自放电率等优势，能满足光伏储能系统的多样化需求。逆变器是一种调整电能的频率、电压和波形的装置。光伏储能系统可以通过逆变器将直流电能转化为交流电能，从而将储存的电能输出到电网中或直接供应给用户使用，满足家庭、工业或公共领域的用电需求。另外，在电网供电不稳定或断电的情况下，通过逆变器将储存电能提供给用户，以保证用电的连续性和可靠性。

2 光伏储能系统在直流快速充电站中的实践应用

2.1 为直流快速充电站提供稳定的电能供应

在直流快速充电站中应用光伏储能系统可以存储更多的太阳能，在光照不足情况下，保证充电桩可以稳定地供应电能，进一步降低对电网的过度依赖，并推动可持续发展和提高能源利用效率。光伏储能系统利用太阳能电池板将太阳光转化为直流快速充电站对应的直流电能，并利用逆变器将剩余的直流电能转换为交流电能，进而储存于电池组，在光照不足的情况下为直流快速充电站提供电能，从而储存和利用多余的太阳能电能。另外，光伏储能系统将储存电能供应给直流快速充电站，实现稳定的直流电能输出，从而确保在在无光照或光照较弱的时段充电站依然能够进行快速充电，改善用户的使用体验，为直流快速充电站提供稳定可靠的电力支持。直流快速充电站利用光伏储能系统将太阳能及时转化为电能，并储存，无须依赖传统的燃煤、燃油等发电方式，从而减少对电网的依赖，降低电网负荷，落实绿色、可持续能源供应的发展。

2.2 优化充电过程并提高充电效率

随着电动汽车的广泛应用，直流快速充电站的需求日益增长，传统的充电方式存在能量损耗大、充电效率低的问题。因此，需要将光伏储能系统引入直流快速充电站，并在智能充电管理系统优化控制下，实现能源的优化调度和管理，持续提高直流快速充电站充电效率。

智能充电管理系统的引入是直流快速充电站充电过程优化和完善的基础。该系统可以全面监控直流快速充电站负荷、能量输入和车辆需求等关键参数，并以此为基础进行智能调度，提高充电效率和减少能量损耗。该过程中，可以通过精确掌握充电站的负荷情况和电能需求，将光伏储能系统的输出功率与负荷需求相匹配，从而最大限度地利用可再生能源供电，降低利用传统电能的比例。此外，智能充电管理系统可以通过分析不同车辆的电池状态、充电速度和充电需求，合理地分配资源，缩短充电时间，提高充电效率。例如：对于电量较低的车辆，智能充电管理系统可调整充电优先级，使其尽快充电，以满足用户的迫切需求；对于电量充足的车辆，智能充电管理系统可适当降低充电功率，以减少能量损耗。

2.3 输送多余的电能并落实电力双向流动目标

在直流快速充电站中，光伏储能系统的应用可以实现两个重要功能。

一方面，在充电站不是高峰期的状况下，光伏储能系统需借助太阳能产生和存储更多的电能，并将其输送到电网，避免电能浪费，为电网提供额外的电力资源，减轻电网的负荷压力。

另一方面，在电网负载高峰期，由于人们的用电需求增加，电网也需提供更多的电力。该环节中，光伏储能系统需释放存储电能，为电网提供额外的电力，从而缓解电网的压力，保证电力供应的稳定性。同时，除直接应用在充电站中，光伏储能系统还可以与其他能源系统相结合，形成微电网系统。其中，微电网系统通过将光伏储能系统、风能系统、电池储能系统等不同形式的可再生能源系统相结合，实现能源的互补和平衡。

3 光伏储能系统在充电基础设施发展中的促进作用

在电动汽车全面普及和可再生能源逐步减少的趋势下，充电基础设施技术的发展极为重要。在这一进程中，光伏储能系统利用太阳能进行发电，并储存多余的电能，为充电基础设施提供可靠、清洁、持续的能源。光伏储能系统在充电基础设施发展中的促进作用具体表现在4个方面。

一是提供可靠的电力来源，传统能源供应系统经常受到供电不稳定的影响，而光伏储能系统则可以利用太阳能为充电基础设施提供稳定、可靠的电力。无论是在城市还是偏远地区，光伏储能系统都能为充电基础设施提供足够的电力能源，满足电动汽车的正常充电需求。

二是降低传统能源过度依赖，传统能源生产方式不仅会造成一定的环境污染，还会导致有限的资源逐渐枯竭，而合理地使用光伏储能系统，可以有效减少对传统能源的依赖，使得充电基础设施更加环保和可持续。同时，通过自产自用的光伏能源，充电基础设施可以更加独立和灵活地运行，减少对外部能源供应的依赖。

三是促进社会经济发展，建设光伏储能系统将带动新能源产业的发展，创造就业机会，提高就业率，同时使用光伏储能系统的充电基础设施也能吸引更多的投资和游客，推动当地旅游业和商业发展。光伏储能系统的推广和应用，将为社会经济的可持续发展带来巨大的推动力。

四是加速能源转型和减少碳排放，光伏储能系统利用可再生的太阳能为直流快速充电站提供持续的清洁能源，对环境友好。通过大规模应用光伏储能系统，可以持续减少对传统能源的依赖，降低碳排放，实现能源绿色转型。

4安科瑞Acrel-2000ES储能能量管理系统解决方案

4.1概述

安科瑞Acrel-2000ES储能能量管理系统具有完善的储能监控与管理功能，涵盖了储能系统设备(PCS、BMS、电表、消防、空调等)的详细信息，实现了数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表等功能。在应用上支持能量调度，具备计划曲线、削峰填谷、需量控制、备用电源等控制功能。系统对电池组性能进行实时监测及历史数据分析、根据分析结果采用智能化的分配策略对电池组进行充放电控制，优化了电池性能，提高电池寿命。系统支持Windows操作系统，数据库采用SQLServer。本系统既可以用于储能一体柜，也可以用于储能集装箱，是专门用于储能设备管理的一套软件系统平台。

4.2适用场合

4.2.1系统可应用于城市、高速公路、工业园区、工商业区、居民区、智能建筑、海岛、无电地区可再生能源系统监控和能量管理需求。

4.2.2工商业储能四大应用场景

1）工厂与商场：工厂与商场用电习惯明显，安装储能以进行削峰填谷、需量管理，能够降低用电成本，并充当后备电源应急；

2）光储充电站：光伏自发自用、供给电动车充电站能源，储能平抑大功率充电站对于电网的冲击；

3）微电网：微电网具备可并网或离网运行的灵活性，以工业园区微网、海岛微网、偏远地区微网为主，储能起到平衡发电供应与用电负荷的作用；

4）新型应用场景：工商业储能进行探索融合发展新场景，已出现在数据中心、5G基站、换电重卡、港口岸电等众多应用场景。

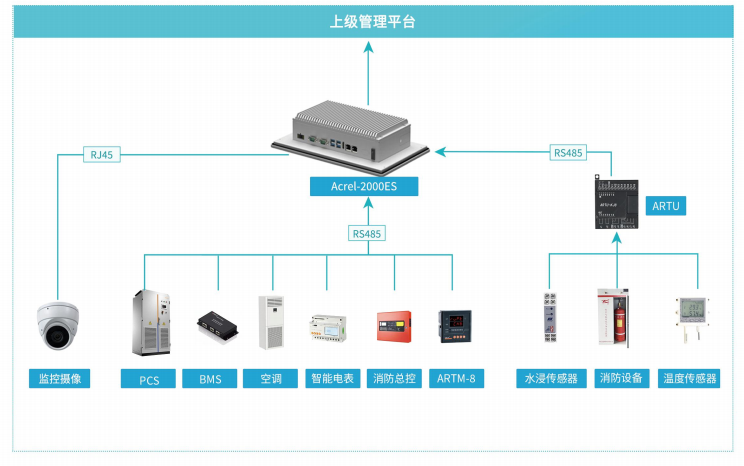

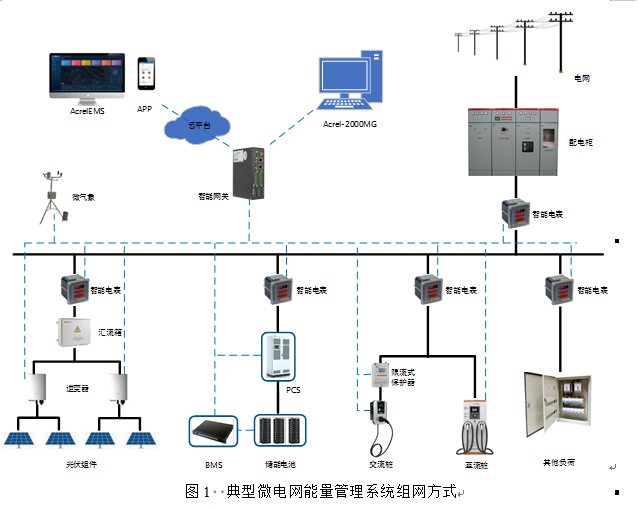

4.3系统结构

4.4系统功能

4.4.1实时监测

微电网能量管理系统人机界面友好，应能够以系统一次电气图的形式直观显示各电气回路的运行状态，实时监测各回路电压、电流、功率、功率因数等电参数信息，动态监视各回路断路器、隔离开关等合、分闸状态及有关故障、告警等信号。其中，各子系统回路电参量主要有：三相电流、三相电压、总有功功率、总无功功率、总功率因数、频率和正向有功电能累计值；状态参数主要有：开关状态、断路器故障脱扣告警等。

系统应可以对分布式电源、储能系统进行发电管理，使管理人员实时掌握发电单元的出力信息、收益信息、储能荷电状态及发电单元与储能单元运行功率设置等。

系统应可以对储能系统进行状态管理，能够根据储能系统的荷电状态进行及时告警，并支持定期的电池维护。

微电网能量管理系统的监控系统界面包括系统主界面，包含微电网光伏、风电、储能、充电桩及总体负荷组成情况，包括收益信息、天气信息、节能减排信息、功率信息、电量信息、电压电流情况等。根据不同的需求，也可将充电，储能及光伏系统信息进行显示。

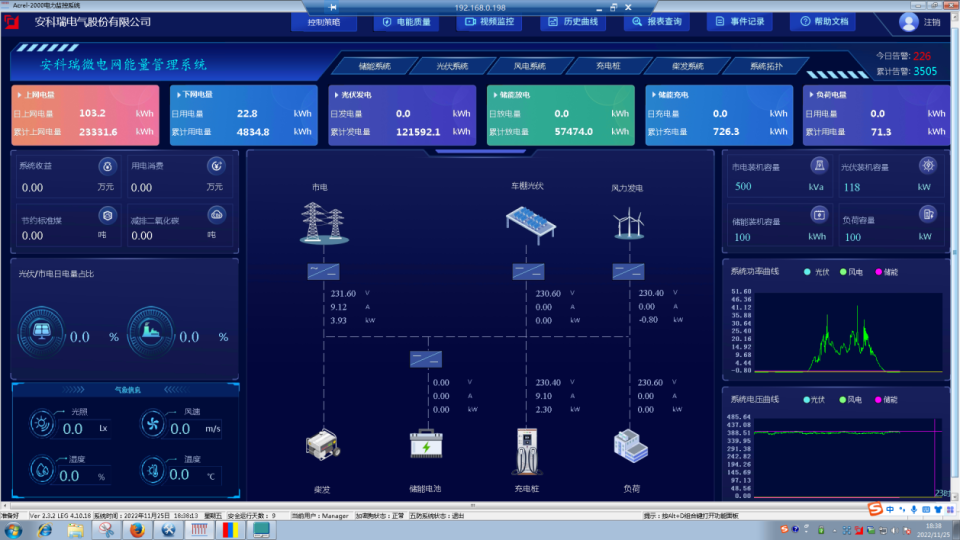

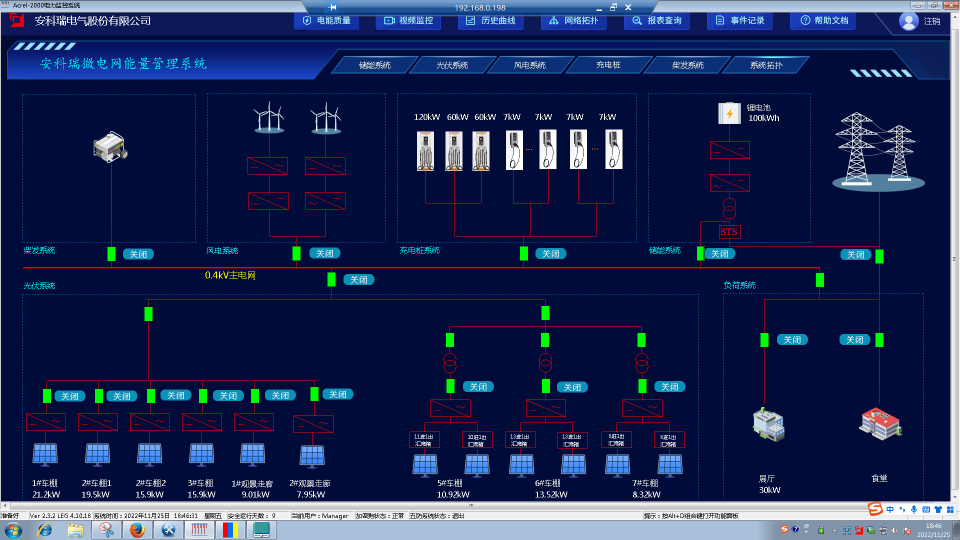

图2系统主界面

子界面主要包括系统主接线图、光伏信息、风电信息、储能信息、充电桩信息、通讯状况及一些统计列表等。

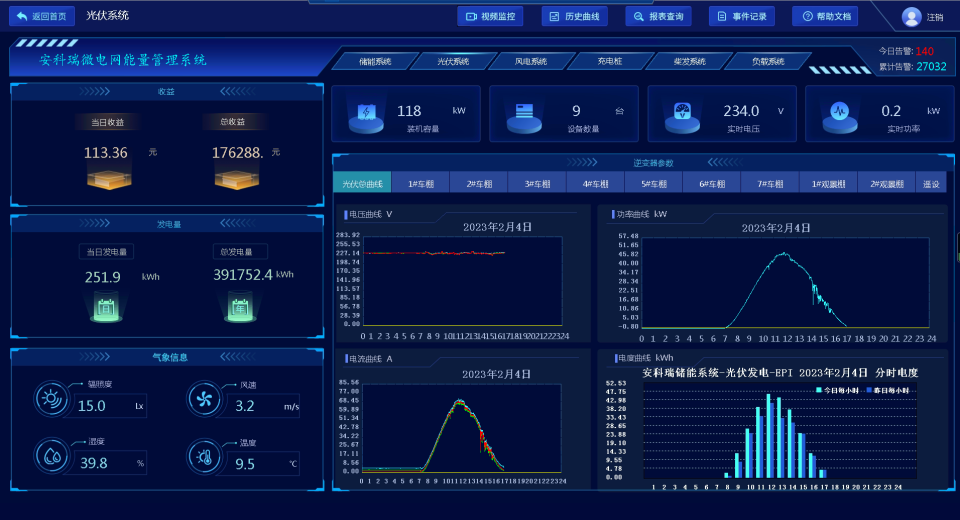

光伏界面

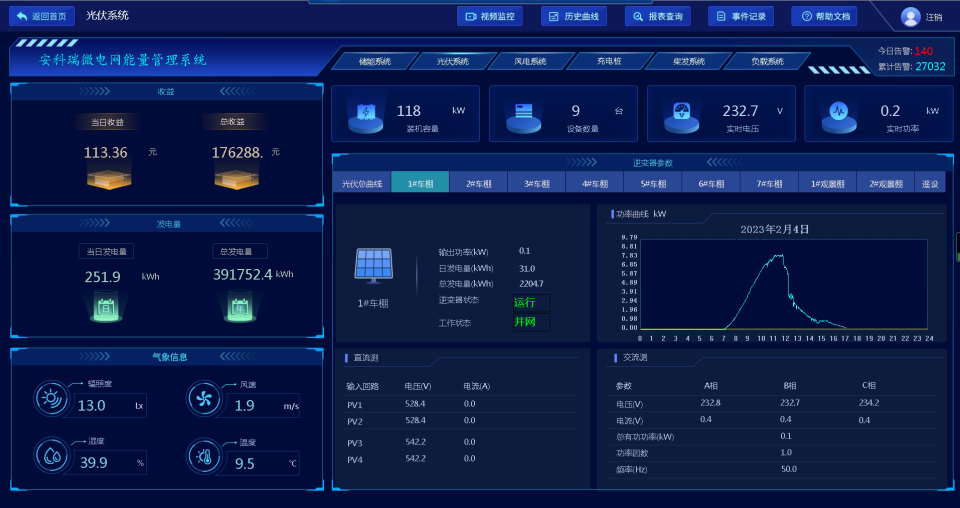

图3光伏系统界面

本界面用来展示对光伏系统信息，主要包括逆变器直流侧、交流侧运行状态监测及报警、逆变器及电站发电量统计及分析、并网柜电力监测及发电量统计、电站发电量年有效利用小时数统计、发电收益统计、碳减排统计、辐照度/风力/环境温湿度监测、发电功率模拟及效率分析；同时对系统的总功率、电压电流及各个逆变器的运行数据进行展示。

储能界面

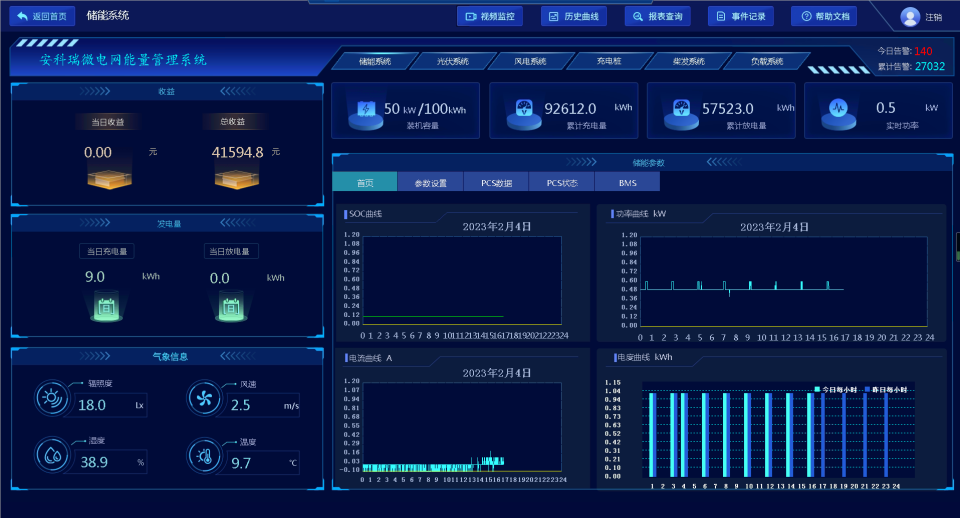

图4储能系统界面

本界面主要用来展示本系统的储能装机容量、储能当前充放电量、收益、SOC变化曲线以及电量变化曲线。

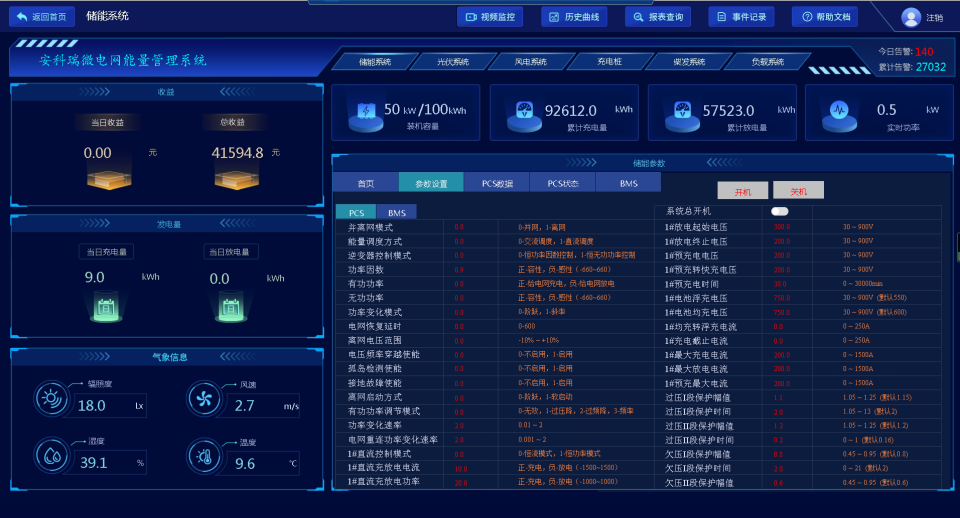

图5储能系统PCS参数设置界面

本界面主要用来展示对PCS的参数进行设置，包括开关机、运行模式、功率设定以及电压、电流的限值。

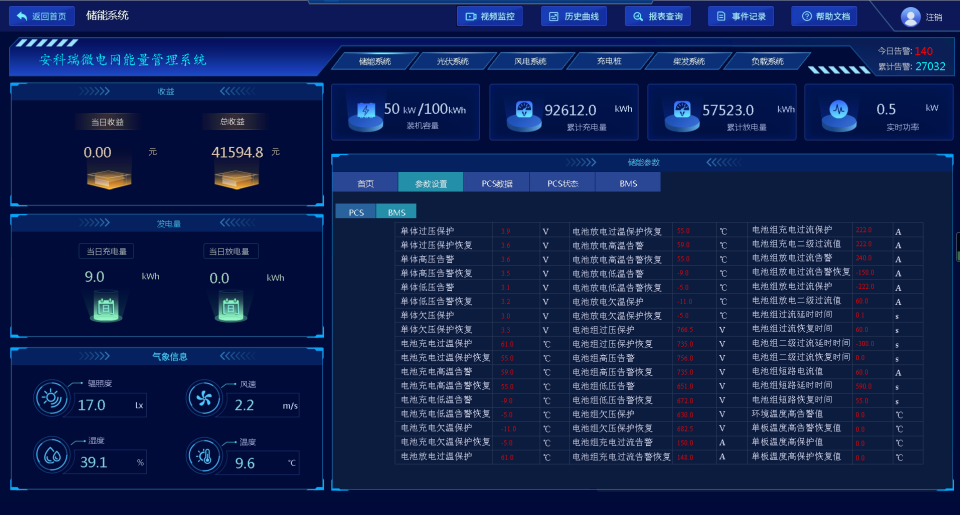

图6储能系统BMS参数设置界面

本界面用来展示对BMS的参数进行设置，主要包括电芯电压、温度保护限值、电池组电压、电流、温度限值等。

图7储能系统PCS电网侧数据界面

本界面用来展示对PCS电网侧数据，主要包括相电压、电流、功率、频率、功率因数等。

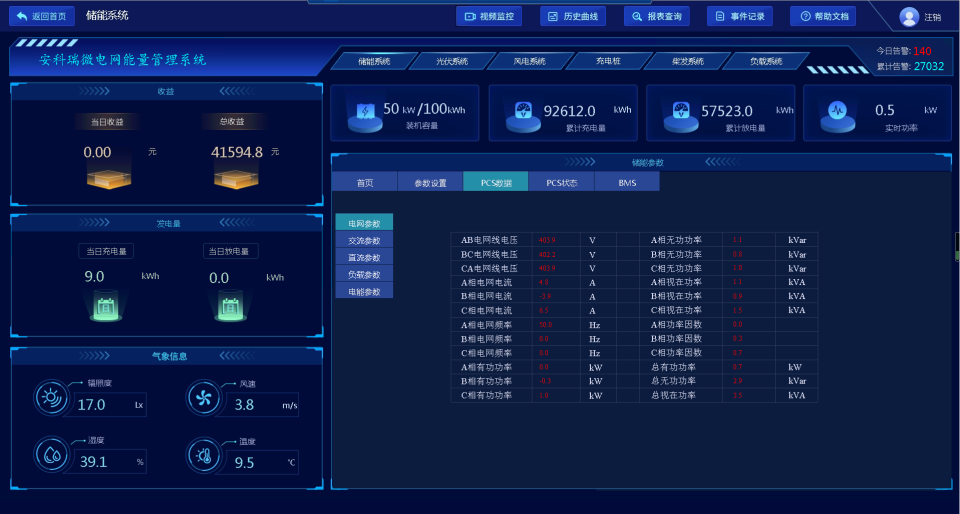

图8储能系统PCS交流侧数据界面

本界面用来展示对PCS交流侧数据，主要包括相电压、电流、功率、频率、功率因数、温度值等。同时针对交流侧的异常信息进行告警。

图9储能系统PCS直流侧数据界面

本界面用来展示对PCS直流侧数据，主要包括电压、电流、功率、电量等。同时针对直流侧的异常信息进行告警。

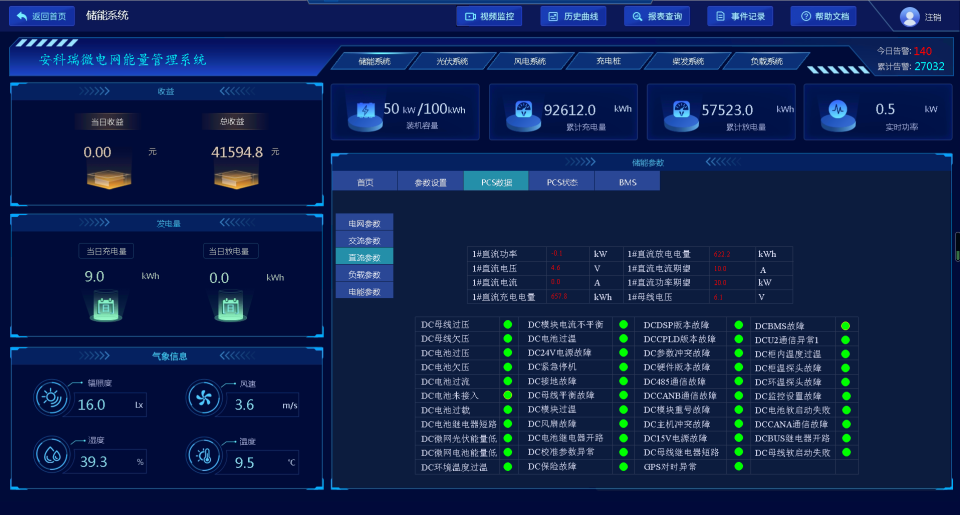

图10储能系统PCS状态界面

本界面用来展示对PCS状态信息，主要包括通讯状态、运行状态、STS运行状态及STS故障告警等。

图11储能电池状态界面

本界面用来展示对BMS状态信息，主要包括储能电池的运行状态、系统信息、数据信息以及告警信息等，同时展示当前储能电池的SOC信息。

图12储能电池簇运行数据界面

本界面用来展示对电池簇信息，主要包括储能各模组的电芯电压与温度，并展示当前电芯的电压、温度值及所对应的位置。

风电界面

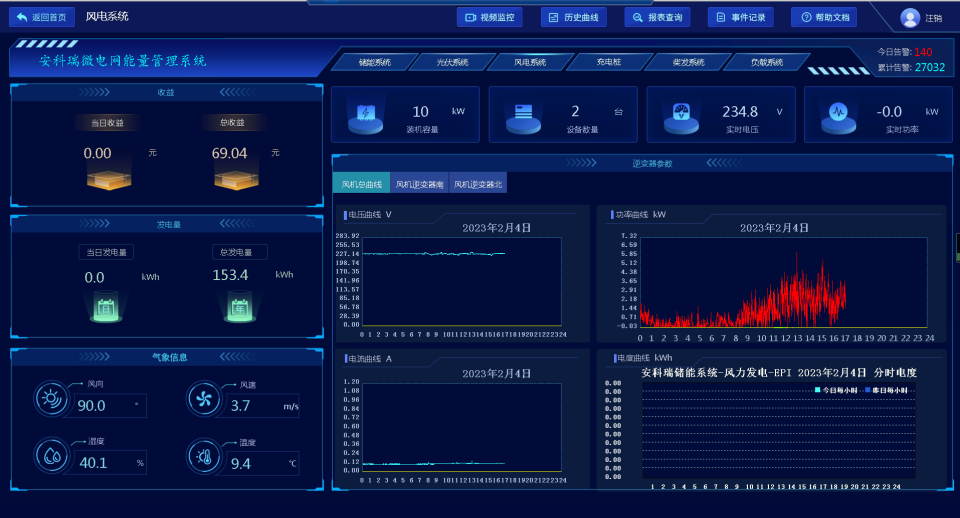

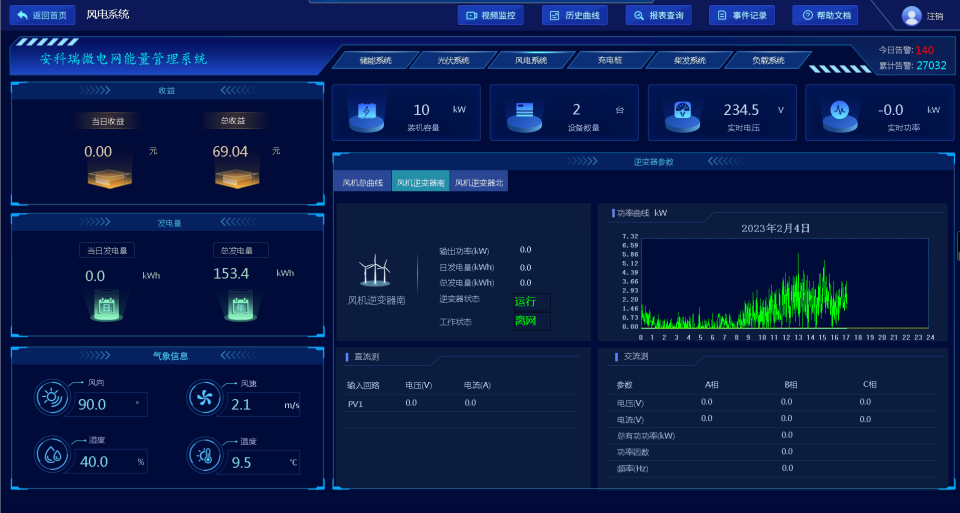

图13风电系统界面

本界面用来展示对风电系统信息，主要包括逆变控制一体机直流侧、交流侧运行状态监测及报警、逆变器及电站发电量统计及分析、电站发电量年有效利用小时数统计、发电收益统计、碳减排统计、风速/风力/环境温湿度监测、发电功率模拟及效率分析；同时对系统的总功率、电压电流及各个逆变器的运行数据进行展示。

充电桩界面

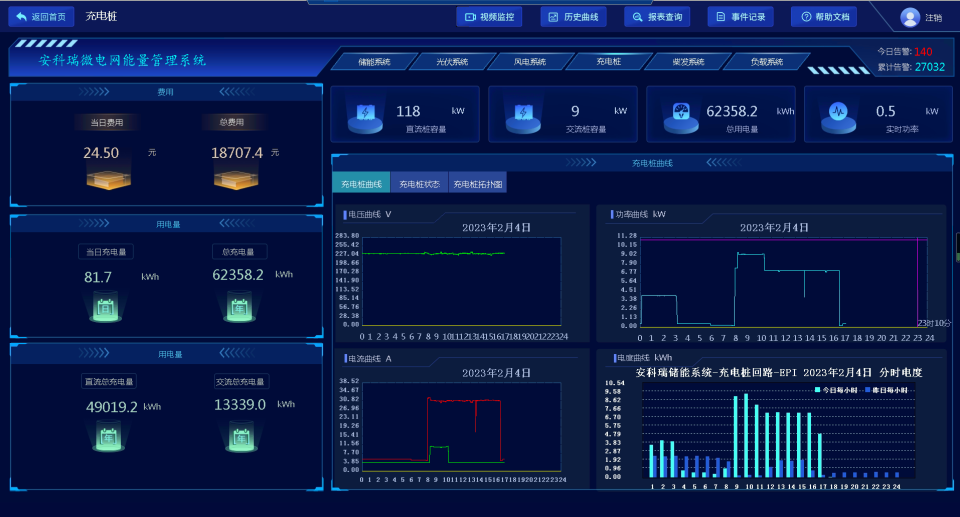

图14充电桩界面

本界面用来展示对充电桩系统信息，主要包括充电桩用电总功率、交直流充电桩的功率、电量、电量费用，变化曲线、各个充电桩的运行数据等。

视频监控界面

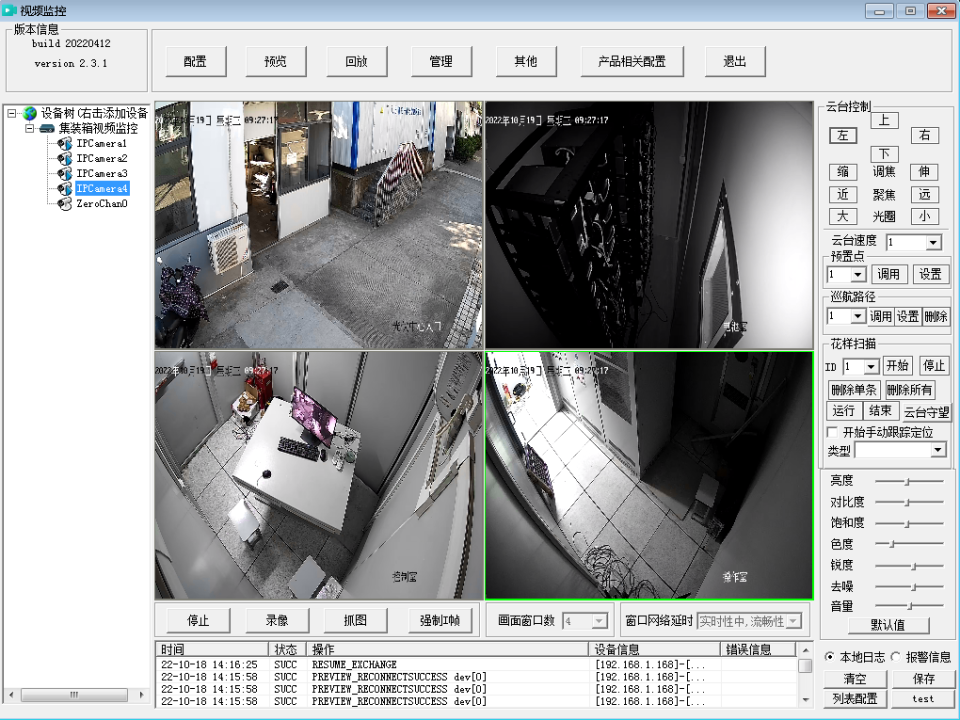

图15微电网视频监控界面

本界面主要展示系统所接入的视频画面，且通过不同的配置，实现预览、回放、管理与控制等。

4.4.2发电预测

系统应可以通过历史发电数据、实测数据、未来天气预测数据，对分布式发电进行短期、超短期发电功率预测，并展示合格率及误差分析。根据功率预测可进行人工输入或者自动生成发电计划，便于用户对该系统新能源发电的集中管控。

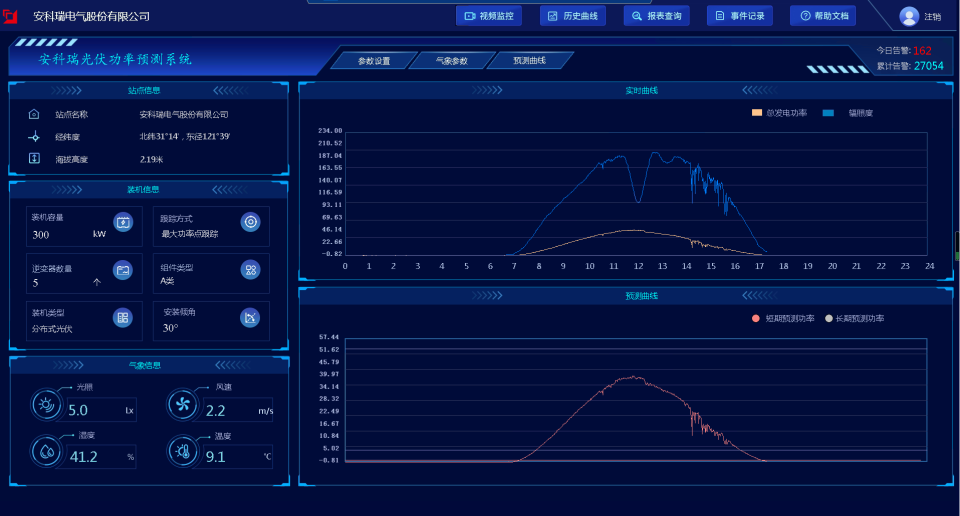

图16光伏预测界面

4.4.3策略配置

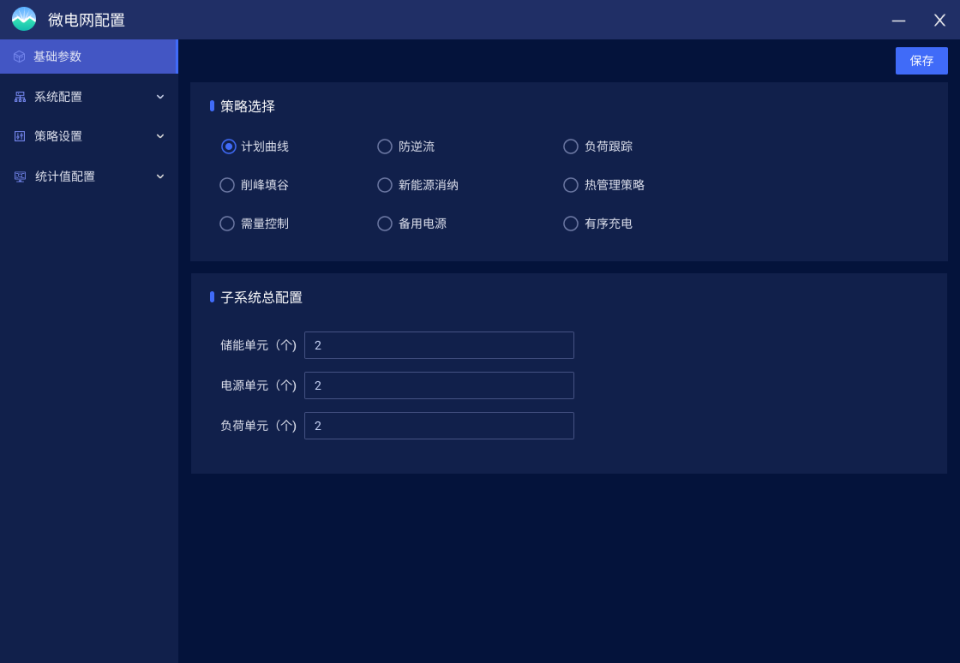

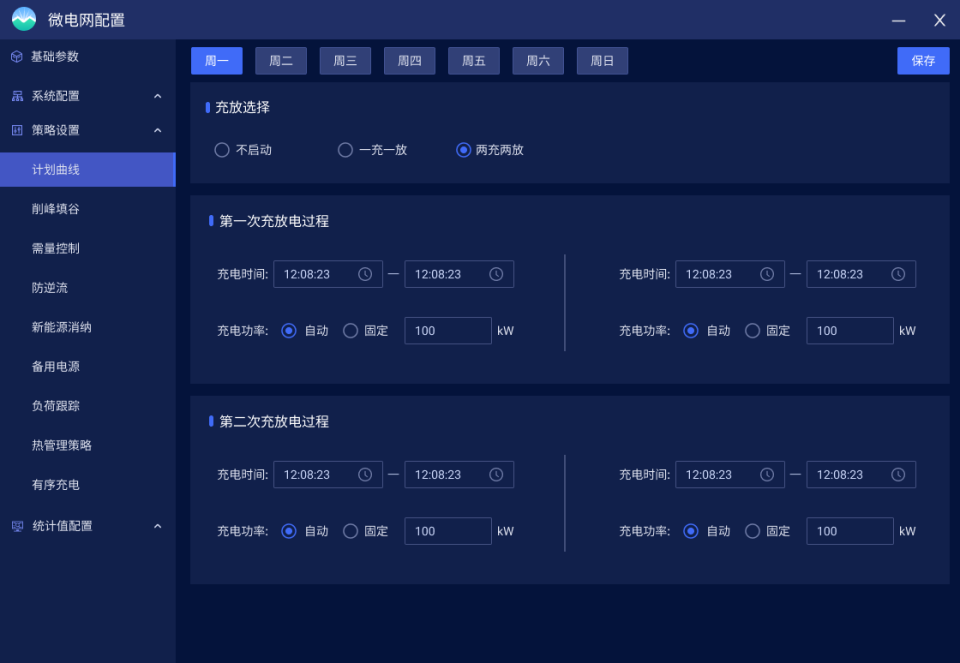

系统应可以根据发电数据、储能系统容量、负荷需求及分时电价信息，进行系统运行模式的设置及不同控制策略配置。如削峰填谷、周期计划、需量控制、有序充电、动态扩容等。

图17策略配置界面

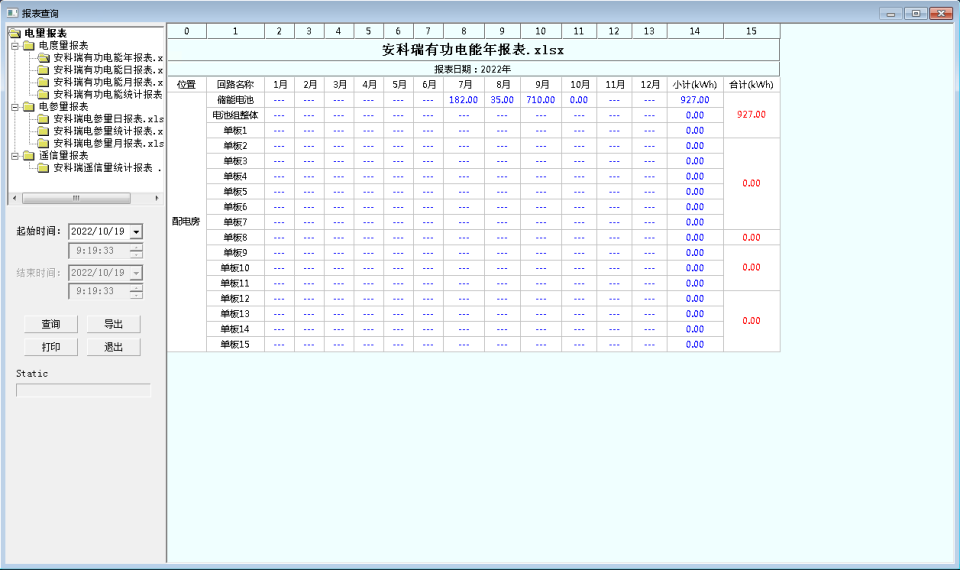

4.4.5运行报表

应能查询各子系统、回路或设备时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等。

图18运行报表

4.4.6实时报警

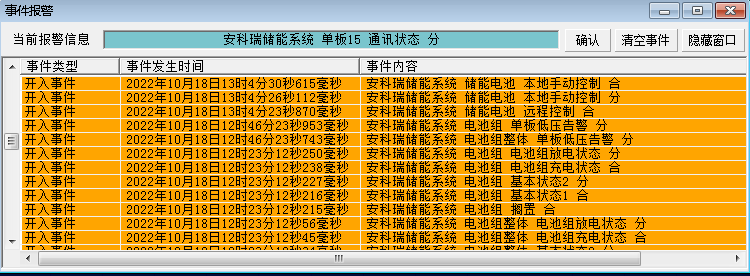

应具有实时报警功能，系统能够对各子系统中的逆变器、双向变流器的启动和关闭等遥信变位，及设备内部的保护动作或事故跳闸时应能发出告警，应能实时显示告警事件或跳闸事件，包括保护事件名称、保护动作时刻；并应能以弹窗、声音、短信和电话等形式通知相关人员。

图19实时告警

4.4.7历史事件查询

应能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数、电芯温度（锂离子电池）、压力（液流电池）、光照、风速、气压越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。

图20历史事件查询

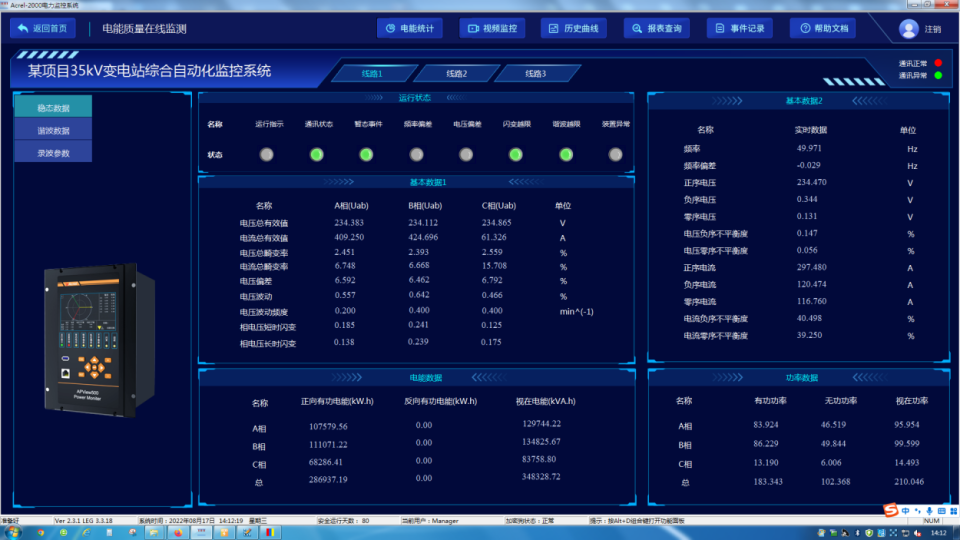

4.4.8电能质量监测

应可以对整个微电网系统的电能质量包括稳态状态和暂态状态进行持续监测，使管理人员实时掌握供电系统电能质量情况，以便及时发现和消除供电不稳定因素。

1）在供电系统主界面上应能实时显示各电能质量监测点的监测装置通信状态、各监测点的A/B/C相电压总畸变率、三相电压不平衡度和正序/负序/零序电压值、三相电流不平衡度和正序/负序/零序电流值；

2）谐波分析功能：系统应能实时显示A/B/C三相电压总谐波畸变率、A/B/C三相电流总谐波畸变率、奇次谐波电压总畸变率、奇次谐波电流总畸变率、偶次谐波电压总畸变率、偶次谐波电流总畸变率；应能以柱状图展示2-63次谐波电压含有率、2-63次谐波电压含有率、0.5～63.5次间谐波电压含有率、0.5～63.5次间谐波电流含有率；

3）电压波动与闪变：系统应能显示A/B/C三相电压波动值、A/B/C三相电压短闪变值、A/B/C三相电压长闪变值；应能提供A/B/C三相电压波动曲线、短闪变曲线和长闪变曲线；应能显示电压偏差与频率偏差；

4）功率与电能计量：系统应能显示A/B/C三相有功功率、无功功率和视在功率；应能显示三相总有功功率、总无功功率、总视在功率和总功率因素；应能提供有功负荷曲线，包括日有功负荷曲线（折线型）和年有功负荷曲线（折线型）；

5）电压暂态监测：在电能质量暂态事件如电压暂升、电压暂降、短时中断发生时，系统应能产生告警，事件能以弹窗、闪烁、声音、短信、电话等形式通知相关人员；系统应能查看相应暂态事件发生前后的波形。

6）电能质量数据统计：系统应能显示1min统计整2h存储的统计数据，包括均值、、95%概率值、方均根值。

7）事件记录查看功能：事件记录应包含事件名称、状态（动作或返回）、波形号、越限值、故障持续时间、事件发生的时间。

图21微电网系统电能质量界面

4.4.9遥控功能

应可以对整个微电网系统范围内的设备进行远程遥控操作。系统维护人员可以通过管理系统的主界面完成遥控操作，并遵循遥控预置、遥控返校、遥控执行的操作顺序，可以及时执行调度系统或站内相应的操作命令。

图22遥控功能

4.4.10曲线查询

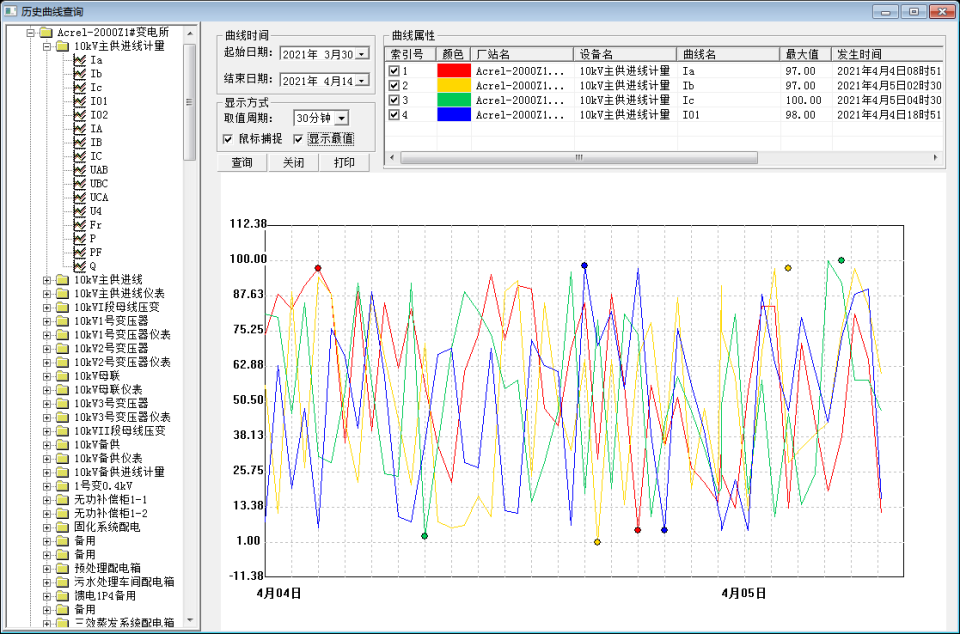

应可在曲线查询界面，可以直接查看各电参量曲线，包括三相电流、三相电压、有功功率、无功功率、功率因数、SOC、SOH、充放电量变化等曲线。

图23曲线查询

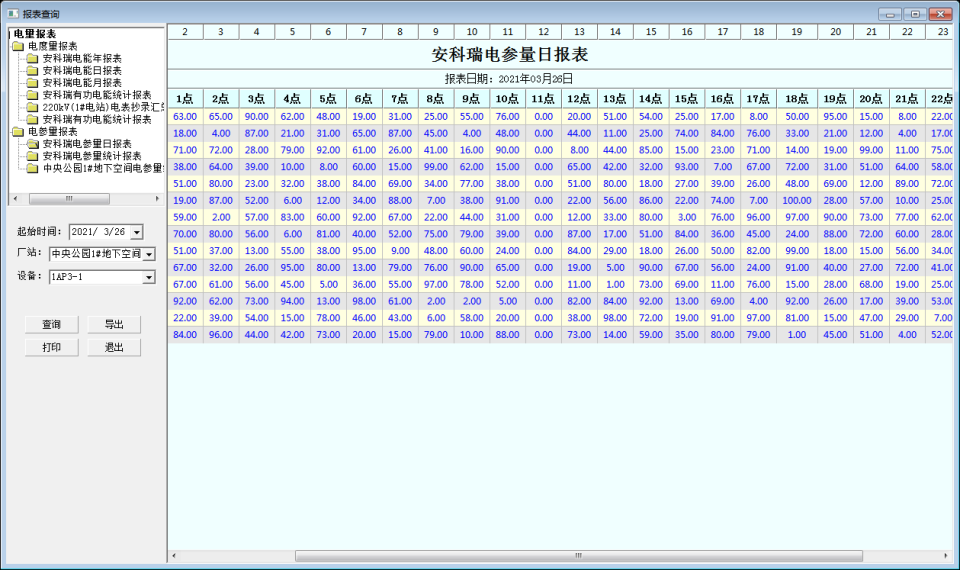

4.4.11统计报表

具备定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。对微电网与外部系统间电能量交换进行统计分析；对系统运行的节能、收益等分析；具备对微电网供电可靠性分析，包括年停电时间、年停电次数等分析；具备对并网型微电网的并网点进行电能质量分析。

图24统计报表

4.4.12网络拓扑图

系统支持实时监视接入系统的各设备的通信状态，能够完整的显示整个系统网络结构；可在线诊断设备通信状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。

图25微电网系统拓扑界面

本界面主要展示微电网系统拓扑，包括系统的组成内容、电网连接方式、断路器、表计等信息。

4.4.13通信管理

可以对整个微电网系统范围内的设备通信情况进行管理、控制、数据的实时监测。系统维护人员可以通过管理系统的主程序右键打开通信管理程序，然后选择通信控制启动所有端口或某个端口，快速查看某设备的通信和数据情况。通信应支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信规约。

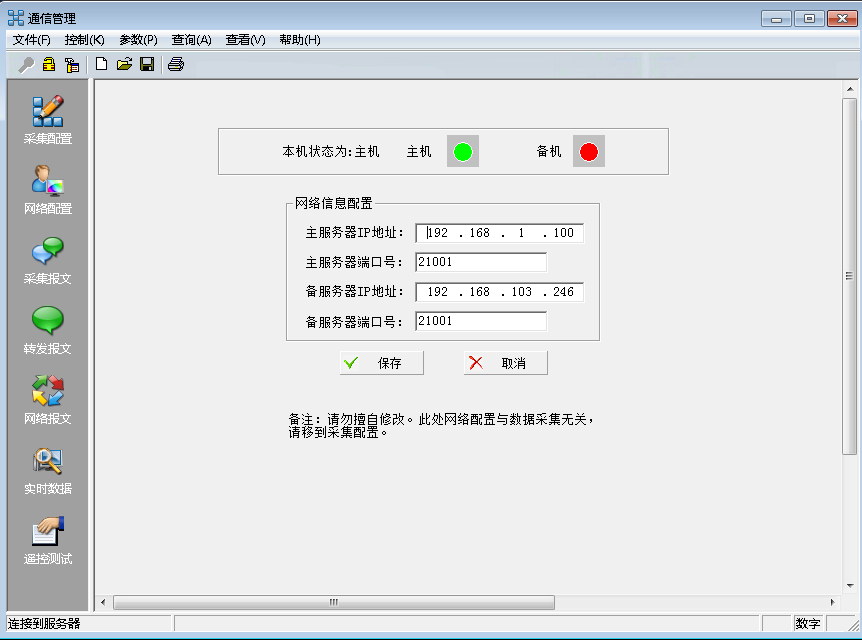

图26通信管理

4.4.14用户权限管理

应具备设置用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如遥控操作，运行参数修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。

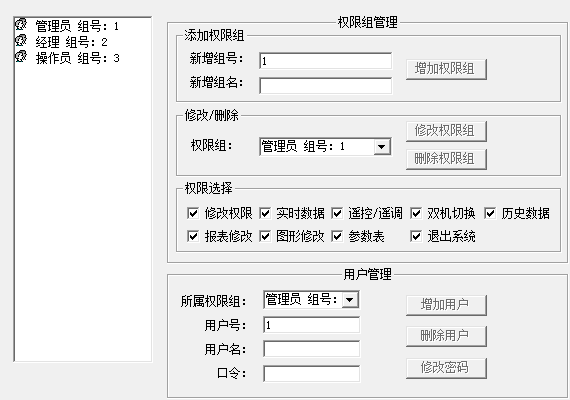

图27用户权限

4.4.15故障录波

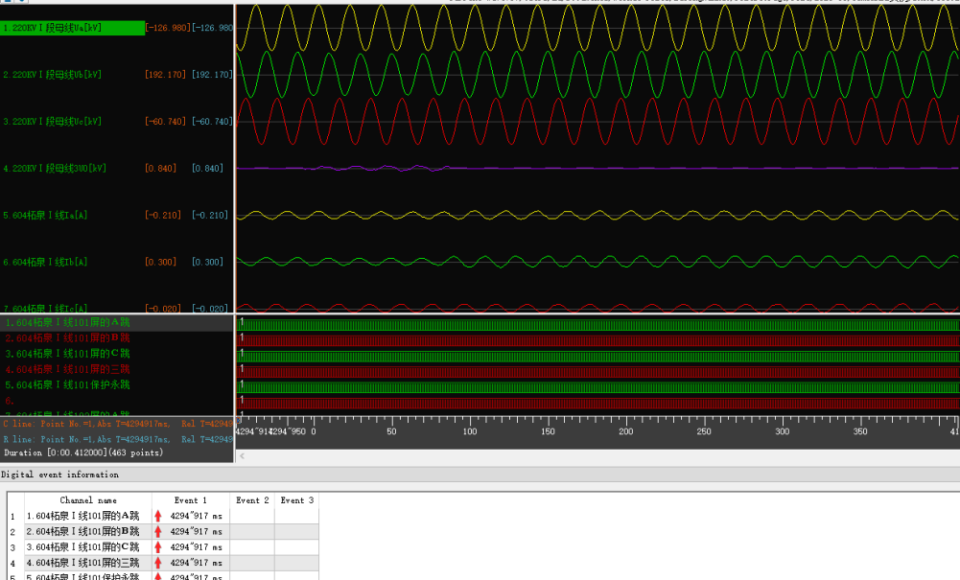

应可以在系统发生故障时，自动准确地记录故障前、后过程的各相关电气量的变化情况，通过对这些电气量的分析、比较，对分析处理事故、判断保护是否正确动作、提高电力系统安全运行水平有着重要作用。其中故障录波共可记录16条，每条录波可触发6段录波，每次录波可记录故障前8个周波、故障后4个周波波形，总录波时间共计46s。每个采样点录波至少包含12个模拟量、10个开关量波形。

图28故障录波

4.4.16事故追忆

可以自动记录事故时刻前后一段时间的所有实时扫描数据，包括开关位置、保护动作状态、遥测量等，形成事故分析的数据基础。

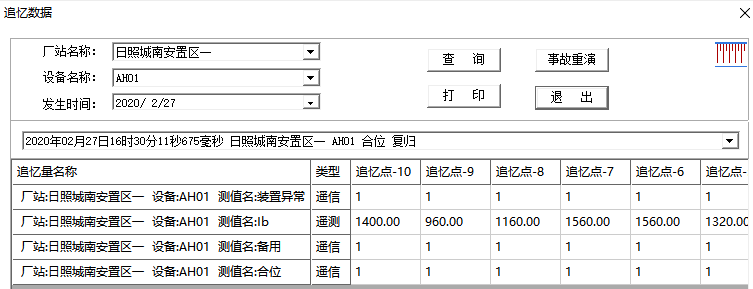

用户可自定义事故追忆的启动事件，当每个事件发生时，存储事故前10个扫描周期及事故后10个扫描周期的有关点数据。启动事件和监视的数据点可由用户和随意修改。

图29事故追忆

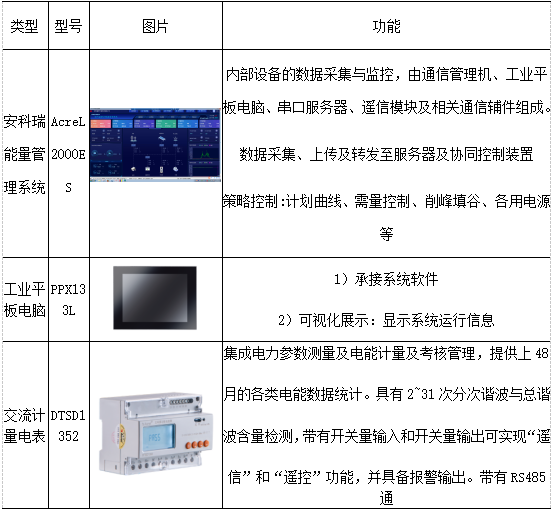

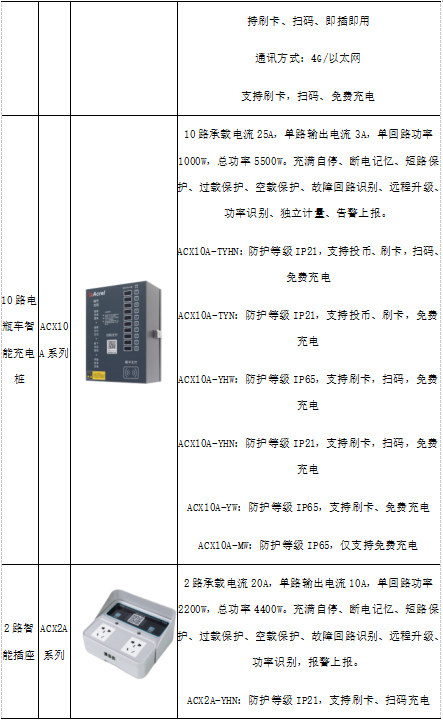

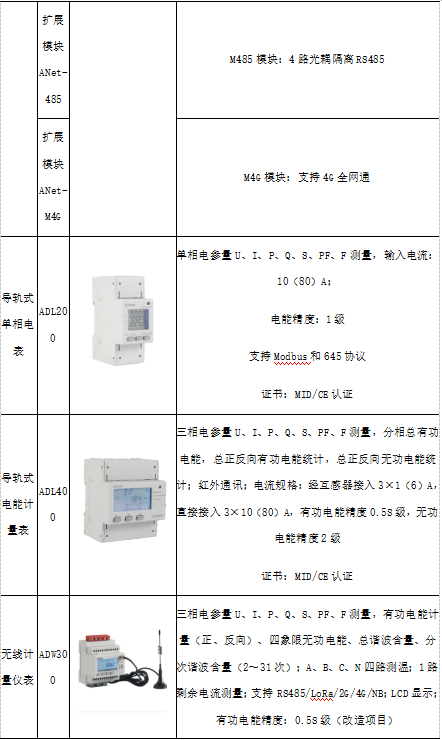

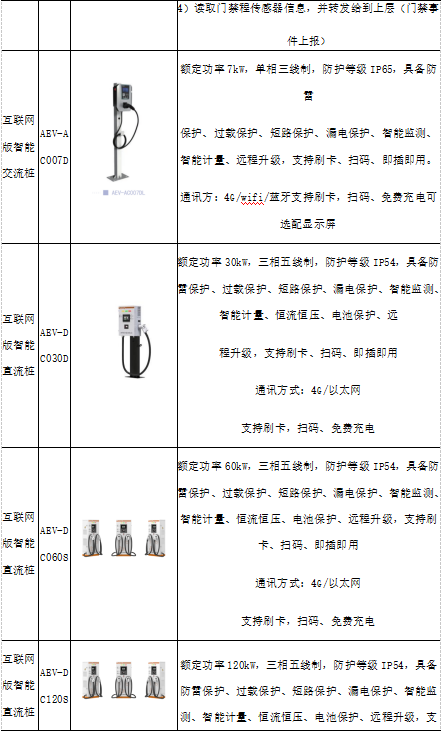

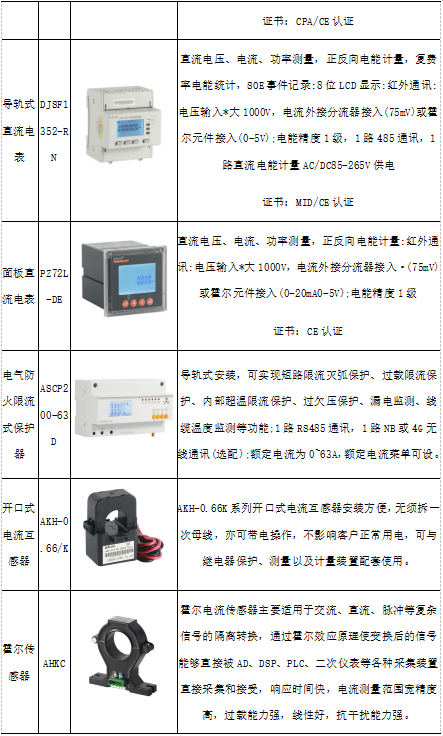

4.5系统硬件配置清单

5 结 论

在直流快速充电站中应用光伏储能系统，能有效地解决目前充电桩存在的不良问题，并持续提高充电效率，降低运营成本，进一步推动电动汽车产业的快速发展。同时，应积极完善相应的光伏储能技术，推动直流快速充电站的智能化、绿色化和高效化发展，为推动清洁能源发展和建设智能城市做出积极贡献。
