石油行业对于安科瑞电动机保护器抗晃电应用

摘要:大庆油田电网连接的石油石化、天然气等用电负荷的生产过程具有连续性，各生产环节的建立息息相关，生产工艺流程中任何一个环节出了问题都会影响或终止设备的运转。如何防止电网晃电发生和发生晃电时如何保证敏感负荷的设备正常运行是研究的主要问题。

1电网晃电的概念

晃电是电网电压暂降的一种表现，通常晃电时系统电压突降到额定电压的0.1～0.9倍，经过短时间（10ms～1min）后电压又恢复到正常数值。其产生的原因有雷击、短路和大负荷起动等情况。

1.1抗晃电与自启动的区别

1）电压暂降时间的区别。抗晃电主要针对0.5s以下的低电压、瞬时失电压和电压凹陷等短时电源瞬时故障，自起动主要针对备用电源自动投切或重合闸引发的1～10s的瞬时故障。

2）应用负荷对象的区别。抗晃电：生产连续保障型，通过对大部分电动机进行延时设定，对0.5s以下的瞬时失电压电动机可以再加速起动，确保生产连续运行。自起动：生产安全保障型，通常安装在重要电动机的负荷上，在瞬时失电压1s以上后重新起动重要负荷，保证安全生产。

3）对电网冲击的区别。抗晃电所针对的瞬时失电压时间较短，一般小于0.5s，对电网的影响可忽略不计，恢复后不用检测电网进线电压的阈值。自起动针对瞬时失电压时间较长，一般在1s以上，电动机转速下降较大，一般需要考虑重启后对电网的影响。通常情况下，应计算负荷容量后再分别重启，恢复后需检测电网进线电压阈值。

1.2电网晃电对石油石化企业生产的影响

1）生产中断。正常的电网电压基本保持稳定，在晃电时电网电压明显降低。目前，大部分石油石化企业装置的电动机采用真空断路器、交流接触器等控制起动和软起动模块，设备正常运转时，电压突降导致交流接触器、变频调速器和真空断路器停止工作，设备立刻停止运转，关键设备的停机导致重要的生产单元，甚至整个生产装置停止运转，化工生产过程被迫中断，造成巨大损失。

2）设备损坏。晃电对石油石化生产设备造成巨大损害，主要集中在电动机、给水泵和锅炉等需要轴瓦润滑的设备。在晃电瞬间润滑油泵电动机接触器因欠电压释放，油泵停止运行，轴瓦较容易因缺油而损坏。

3）火灾、爆炸事故。电网发生晃电时，系统电压突降产生大电流超出设备的额定电流，造成设备过热，而石油石化生产装置大部分是密闭空间，较容易引发火灾或者爆炸事故。

2电网晃电统计分析及应对措施

2.1电网晃电统计分析

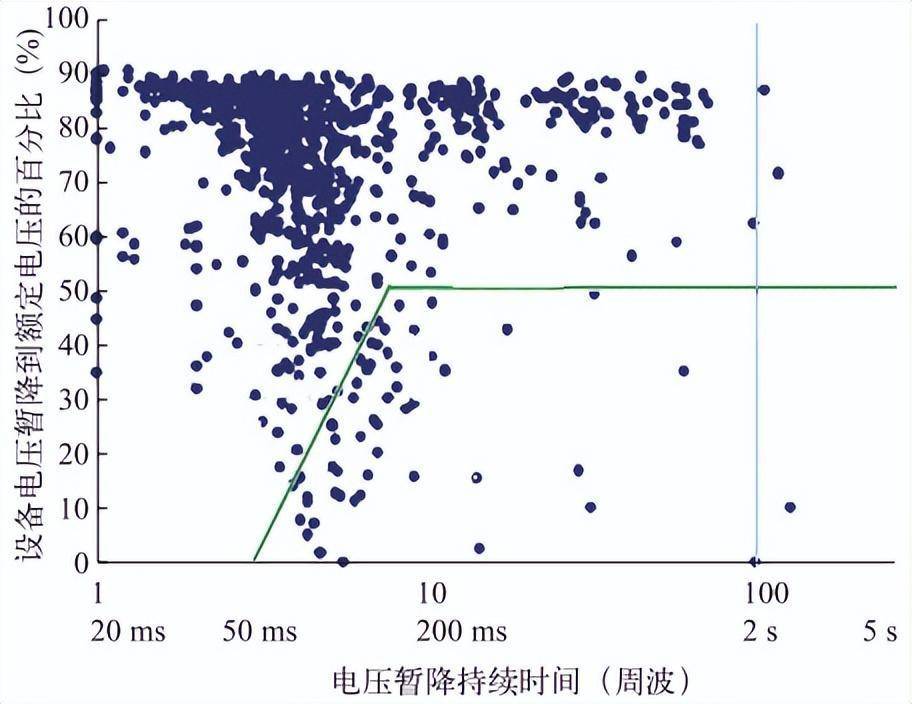

如图1所示，对国内石油石化企业1010个晃电事件进行统计采样。电压暂降到额定电压50%以上，且持续时间在0.5s以下的晃电事件有790个点，占总数的78.22%；持续时间在1s以下的有830个点，占总数的82.18%；持续时间在2s以下的有849个点，占总数的84.06%。电压暂降到额定电压50%以下，且持续时间在0.5s以下的晃电事件有152个点，占总数的15.05%；持续时间在0.5s以上的有7个点，占总数的0.7%。通过分析，可以看出：

1）绝大多数晃电事件集中在0.5s以内（约占93%），可通过抗晃电措施进行预防。

2）绝大多数晃电事件为电压暂降到50%以上的轻微晃电（约占84%），可通过成本较低的抗晃电接触器等措施减小损失。

3）电压暂降到50%以下的严重失电压情况概率较低（约占16%），其中持续时间在0.5s以上的情况更少（约占0.7%）。

2.2应对措施

1）对电压暂降到50%以上的绝大多数事件，可考虑采用抗晃电接触器或在电动机的控制回路中加装再起动控制器等方法，增加断电延时，避免电动机因短时低电压停机。

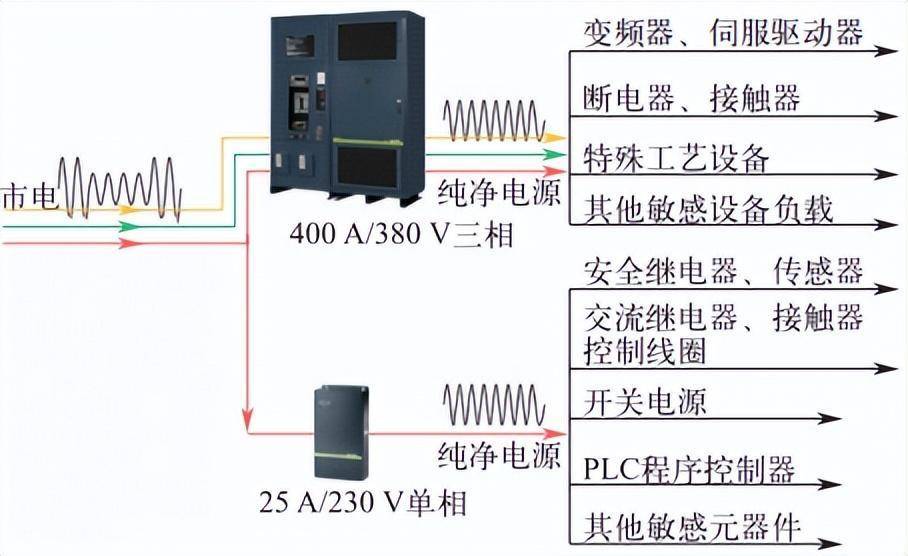

2）对电压暂降到50%以下，且持续时间在0.5s以下的事件，可考虑对重要负荷加装动态电压暂降补偿器或电压暂降综合控制器等方法，对电源电压补偿，避免电动机因失电压停机,如图2所示。

3）对电压暂降到50%以下，且持续时间在0.5s以上的事件，主要原因是继电保护整定时间大于0.5s的相邻线路发生了短路。可考虑对相邻的长时限线路加装快速保护，减少对敏感负荷的晃电冲击。目前油田化工区负荷主要由电业局繁荣变和电力集团宏伟热电厂系统连接。110kV系统与油田接口电源除建新甲乙线、让马线外，主保护都装设了光纤纵差或横差保护，此前相关部门已决定由炼化公司投资在建新甲乙线装设光纤纵差保护。35kV相关系统兴胜一次变、龙虎泡一次变电站和电业局让变电站有10条35kV出线主保护时间为1s；6（10kV）系统马鞍山一次变电站和建新一次变电站的部分6kV出线的主保护时间为0.6s。可考虑加装快速保护，来减少对化工区生产设备的晃电冲击。

3有关建议

1）晃电对电压质量要求较高用户的影响巨大。大庆石油石化企业是国家能源的重要生产单位，多年来受晃电影响，应重视该问题的解决。

2）国内外对晃电制定了相应的标准，研究出治理措施，并在一些重要负荷上应用取得成效。但整体解决方案存在投入较高、改造技术复杂等难题。

3）建议结合大庆油田石油石化负荷的生产实际，对特别重要负荷加装动态电压暂降补偿器或电压暂降综合控制器，有效降低电网晃电的影响。

4）建议大庆油田电网对重要35kV和6kV线路加装快速保护，减少对石油石化企业生产设备的晃电冲击。

4电动机保护器对于石油行业的应用

在石油行业中，电动机保护器起着重要的作用。电动机是石油行业中广泛使用的设备，用于驱动各种旋转设备，如离心泵、压缩机、风机等。电动机保护器主要用于保护电动机免受过载、短路、过热和相间故障等损坏的影响，确保电动机的安全运行。

下面是一些电动机保护器在石油行业中的应用：

1. 过载保护：电动机保护器能够检测电动机运行时的电流，当电流超过额定值时，保护器会迅速切断电路，以防止电动机过载并避免损坏。在石油行业中，由于液体或气体的输送需要，电动机往往需要长时间连续运行，因此过载保护至关重要。

2. 短路保护：电动机保护器可以检测到电路中的短路故障，并迅速中断电路，以避免短路电流损坏电动机和其它设备。石油行业中的电动机往往处于恶劣的环境条件下，如油井、炼油装置等，因此短路保护对于防止火灾和设备损坏非常重要。

3. 温度保护：电动机保护器能够监测电动机温度，并在过热时进行保护。在石油行业中，电动机经常处于高温、高湿度和腐蚀性环境中，容易导致电动机过热。电动机保护器可以及时检测到过热情况，并切断电路以避免进一步损坏。

4. 相间保护：电动机保护器能够检测电动机供电系统中的相间故障，如相序错误、相间电压不平衡等，并迅速切断电路，以避免电动机损坏。在石油行业中，由于电网负荷波动和供电不稳定，相间故障是较为常见的情况。

5安科瑞电动机保护器选型

5.1产品概述

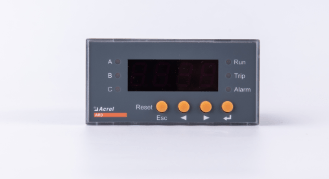

ARD2M 电动机保护器（以下简称保护器）适用于额定电压至 380V 的低压电动机回路，集保护、测量、控制、通讯、运维于一体。其完善的保护功能确保电动机安全运行，带有逻辑可编程功能，可以满足多种控制方式。 该产品有一体式和分体式两种结构选择，由主体、互感器组成，可适应各种柜体的安装。

5.2产品特点

■ 支持电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电流及电流不平衡度、电流正序、负序、零序分量、电压、三相电压相角、剩余电流。

■ 保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温度、tE 时间、外部故障、起动次数限制、运行时间报警、故障次数报警。

■ 8 路可编程 DI 输入，默认采用内置 DC24V 电源，也可选择外部有源湿接点。

■ 5 路可编程 DO 输出，满足直接起动，星—三角起动，自耦变压器起动，等多种起动方式，可通过通讯总线实现主站对电动机的遥控“起/停”。

■ 可选抗晃电功能：支持晃电立即再启动、失压重起动。

■ 标配 MODBUS_RTU 通讯，可选配 PROFIBUS DP 通讯，支持最多2 路通讯接口。

■ 可选配 1 路 4-20mA 模拟量输出接口，与 DCS 系统相接，可实现对现场设备的监控。

■ 具有故障记录、起动记录、停车记录、DI 变位记录和再起动记录等各类事件记录。

■ 显示界面液晶显示，支持中/英文切换。

6结语

综上所述，电动机保护器在石油行业中起着保护电动机和其它设备安全运行的重要作用，有效地提高了生产效率并降低了事故风险。
