安捷伦示波器电压测量设置

　　安捷伦示波器电压测量设置

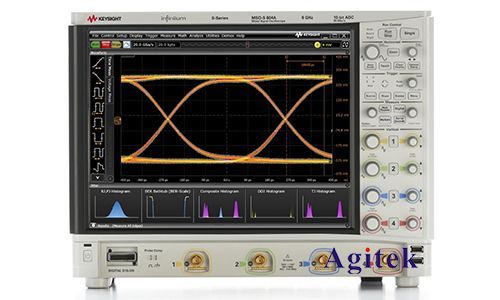

　　安捷伦示波器作为业界领先的测试仪器，拥有强大的电压测量功能，能够满足各种应用场景下的需求。本文将深入探讨安捷伦示波器电压测量设置，涵盖从基本配置到高级功能，旨在帮助使用者充分利用示波器的性能，获得准确可靠的测量结果。

　　一、基本配置
　　1.通道选择:首先需要选择用于测量电压的通道。安捷伦示波器通常配备多个通道，每个通道都独立工作，可以同时测量多个信号。选择合适的通道，例如与被测信号相匹配的通道。
　　2.耦合方式:选择合适的耦合方式，例如AC耦合或DC耦合。AC耦合可以滤除直流分量，主要用于测量交流信号；而DC耦合可以测量直流和交流信号的叠加。
　　3.垂直刻度:设置垂直刻度，即每个格代表的电压值。根据信号的幅度选择合适的刻度值，确保信号波形在屏幕上显示完整，且细节清晰可见。
　　4.探头选择:选择合适的探头，例如被动探头或主动探头。被动探头通常用于低频信号的测量，而主动探头则适用于高频信号或高阻抗信号的测量。
　　二、触发设置
　　触发设置用于确定示波器开始采集数据的时间点，是确保信号捕获准确的关键步骤。
　　1.触发源:选择触发源，例如通道1、通道2或外部触发源等。
　　2.触发类型:选择触发类型，例如边沿触发、斜率触发或脉冲触发等。
　　3.触发电平:设置触发电平，即触发信号的阈值。
　　4.触发耦合:选择触发耦合方式，例如AC耦合或DC耦合。
　　三、高级功能
　　安捷伦示波器还提供一系列高级功能，可以进一步提升电压测量精度和效率。
　　1.平均功能:通过多次测量并取平均值，可以降低噪声的影响，提高测量精度。
　　2.数学运算:利用内置的数学运算功能，例如加减乘除、傅里叶变换等，可以对信号进行分析，提取所需信息。
　　3.波形测量:安捷伦示波器可以自动测量多种波形参数，例如峰峰值、均方根值、频率、占空比等，并显示在屏幕上。
　　4.自动测量功能:结合自动测量功能，示波器可以自动识别信号类型，并自动设置合适的测量参数，简化操作步骤。
　　四、注意事项
　　1.确保探头连接正确，避免接错或接触不良，影响测量结果。
　　2.避免探头与被测电路之间产生寄生电容，影响信号的真实性。
　　3.选择合适的测量范围，避免信号过载或过小，导致测量结果不准确。
　　4.注意安全，避免触碰高压部分，防止触电。

　　安捷伦示波器提供全面的电压测量功能，用户可以根据具体应用场景，选择合适的设置，获得准确可靠的测量结果。熟练掌握示波器的电压测量设置，可以有效提升测试效率，并为后续数据分析提供可靠依据。
