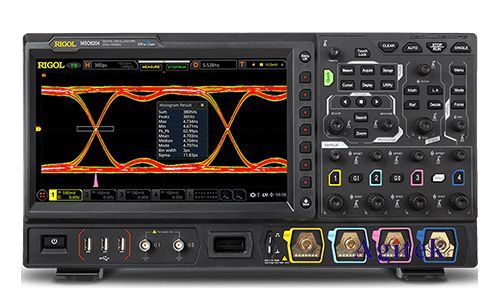

普源示波器作为一款功能强大的电子测量仪器,其档位设置在信号测量和分析中起着至关重要的作用。合理的档位选择不仅可以获得清晰准确的波形,更能有效提高测量效率。本文将详细介绍普源示波器的档位调节方法,并结合具体操作步骤和应用场景,帮助用户更有效地使用示波器。
一、档位概念及作用
示波器的档位主要包括垂直档位和水平档位两个方面,它们分别控制着信号幅度和时间显示范围。
1.垂直档位(Vertical):
作用:决定示波器显示屏上每个格子的电压刻度值。
调节方式:通常通过示波器面板上的“VOLTS/DIV”旋钮或按钮进行调节。
意义:选择合适的垂直档位,可以将信号波形完整清晰地显示在屏幕上,避免波形过大或过小而导致无法观察细节。
2.水平档位(Horizontal):
作用:决定示波器显示屏上每个格子的时间刻度值。
调节方式:通常通过示波器面板上的“TIME/DIV”旋钮或按钮进行调节。
意义:选择合适的水平档位,可以观察到信号的完整周期或特定时间段内的变化趋势,以便更深入地分析信号特征。
二、调档位操作步骤
1.确定信号的幅度和频率:
首先,根据被测信号的类型和预计的幅度范围,预估合适的垂直档位。例如,对于电压信号,预估其峰峰值,并选择一个能将波形完整显示在屏幕上的档位。
同时,根据信号的频率,预估合适的水平档位。例如,对于一个1KHz的信号,选择一个能将一个完整周期显示在屏幕上的档位。
2.粗调档位:
通过示波器面板上的“VOLTS/DIV”和“TIME/DIV”旋钮或按钮,快速调整档位,使信号波形初步出现在屏幕上。
3.微调档位:
在粗调的基础上,微调“VOLTS/DIV”和“TIME/DIV”,使信号波形占据屏幕的大部分空间,并能够清晰地观察到波形的细节。
4.调整耦合模式:
示波器通常提供多种耦合模式,例如DC、AC、GND等。选择合适的耦合模式可以更好地观察信号,例如,对于含有直流分量的信号,建议使用DC耦合模式。
5.调整触发方式:
适当调整示波器的触发方式,可以使波形稳定显示。例如,对于重复信号,可以选择“EDGE”触发模式,并设置合适的触发电平。
三、不同应用场景的档位选择
1.观察信号的整体趋势:
当需要观察信号的整体趋势时,可以选择较大的档位,例如将“VOLTS/DIV”设置为10V/DIV,将“TIME/DIV”设置为1ms/DIV。
2.观察信号的细节:
当需要观察信号的细节时,可以选择较小的档位,例如将“VOLTS/DIV”设置为1V/DIV,将“TIME/DIV”设置为10us/DIV。
3.测量信号的频率:
当需要测量信号的频率时,选择一个能将至少一个完整周期显示在屏幕上的水平档位,并利用示波器的测量功能进行测量。
4.测量信号的幅度:
当需要测量信号的幅度时,选择一个能将波形完整显示在屏幕上的垂直档位,并利用示波器的测量功能进行测量。
四、调档位注意事项
在调整档位时,要注意避免突然改变档位,以免导致信号失真或无法显示。
选择合适的耦合模式和触发方式,可以提高测量精度和效率。
需要注意示波器的探头补偿,确保探头与示波器之间匹配,否则会影响测量结果。
及时记录档位设置,便于后续查看和分析。
合理选择示波器的档位是进行有效信号测量和分析的关键。通过本文的介绍,相信用户能够更好地理解档位的作用和操作方法,并能够根据不同的应用场景,选择合适的档位设置,提升示波器的使用效率。
