LCR测试仪继电器线圈电阻测量：方法、挑战与意义

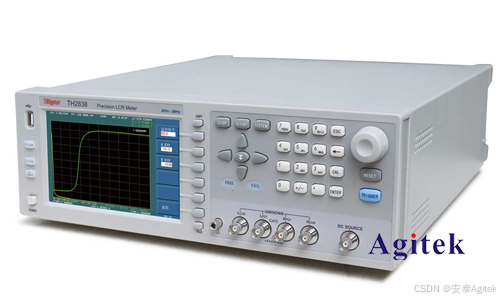

LCR测试仪作为一种常用的电子测量仪器，在电子元器件的特性分析中发挥着重要作用。它不仅可以测量电感(L)、电容©、电阻®等基本参数，还能进行阻抗（Z）、品质因数（Q）、损耗角（D）等复杂参数的测量。在众多应用中，继电器线圈电阻的测量尤为重要，它直接关系到继电器的可靠性与性能表现。本文将探讨使用LCR测试仪测量继电器线圈电阻的方法，分析其中可能遇到的挑战，并阐述该测量的意义。
　　

继电器线圈电阻是继电器正常工作的关键参数之一。电阻值过高会导致线圈电流不足，无法产生足够的磁场吸合触点，继电器将无法正常工作。而电阻值过低则可能导致过流，烧毁线圈。因此，准确测量继电器线圈电阻对于评估其性能、排查故障和保证设备稳定运行至关重要。
　　使用LCR测试仪测量继电器线圈电阻，通常采用以下步骤：
　　1.选择合适的LCR测试仪:根据继电器线圈电阻的量程，选择精度合适的LCR测试仪。一般来说，对于低电阻值的测量，需要选择具备四端测量功能的仪器，以消除测试线缆带来的误差。
　　2.设定测量参数:LCR测试仪通常提供多种测量模式和频率。针对继电器线圈电阻测量，应选择电阻®测量模式，并根据继电器工作频率，设定合适的测试频率。对于直流继电器，建议采用低频（如100Hz）或直流电阻测量模式。
　　3.连接继电器线圈:将继电器线圈连接到LCR测试仪的测试端子上。确保连接牢固可靠，以避免接触不良导致的测量误差。对于四端测量，需将电流端子和电压端子分别连接到线圈两端。
　　4.进行校准:为了确保测量精度，在使用前应进行开路和短路校准，消除测试线缆和仪器本身的误差。
　　5.读取测量结果:启动测量，并记录LCR测试仪显示的电阻值。多次测量并取平均值，可以进一步提高测量精度。
　　然而，在进行继电器线圈电阻测量时，也可能遇到一些挑战：
　　低电阻测量精度:继电器线圈电阻通常较小，而LCR测试仪的测量精度可能受到测试线缆电阻的影响。采用四端测量可以有效降低这种影响，但仍然需要注意选择高质量的测试线缆。
　　测试频率的选择:继电器线圈不仅仅是纯电阻元件，还具有电感特性。测试频率的选择会影响测量结果，尤其是在高频条件下。因此，应根据继电器的实际工作频率选择合适的测试频率，或者采用直流电阻测量模式。
　　继电器内部连接复杂性:一些复杂的继电器内部可能包含多个线圈或附加元件，这会使得电阻测量结果难以解读。需要仔细分析继电器的内部结构和连接方式，才能准确判断测量结果的含义。
　　综上所述，使用LCR测试仪测量继电器线圈电阻是一项重要的工作，能够帮助我们了解继电器的性能，排查故障，并确保设备稳定运行。虽然面临一些挑战，但通过选择合适的仪器和参数，并注意测量细节，可以获得准确可靠的测量结果。这对于提高电子产品的可靠性和维护效率具有重要意义。
