泰克新一代示波器MSO64为实例来讲解时频域信号分析技术。MSO64采用全新TEK049平台，不仅实现了4通道同时打开时25GS/s的高采样率，而且实现了12-bit高垂直分辨率。同时，由于采用了新型低噪声前端放大ASIC—TEK061，大大降低了噪声水平，在1mv/div时，实测的本底噪声RSM值只有58uV，远远低于市场同类示波器。这些特性都是MSO64频谱模式——Spectrum View获得高动态、低噪底的强有力保证。

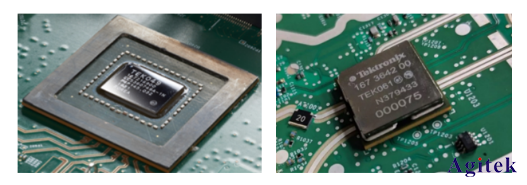

　　图1.MSO64采用全新TEK049平台和超低噪声前端TEK061

　　时频域同步分析

　　混合信号调试过程中，往往需要同时观测时域波形和信号频谱，对于这样的测试需求，示波器是非常理想的选择。虽然测试动态不如频谱仪，但示波器有着自己的优势：

　　可以同时完成波形及频谱分析，而且二者具有时间相关性；

　　支持多个通道的时频域同步分析，实现对电路的多点监测；

　　可以分析周期信号的频谱，也可以分析非周期信号的频谱；

　　可以分析极低频率(低至DC)信号的频谱，这是频谱仪所不能及的；

　　支持丰富的信号探测方式，可以通过标准同轴接口连接，也可以通过配套的电压、电流探头灵活探测。

　　作为一种全新的基于示波器的频谱分析方法，Spectrum View完美实现了信号的时域和频域并行处理。对于要求高频率分辨率的应用场合，传统的FFT方式需要增大水平时基才可以实现，这不仅降低了测量速度，而且也无法观测时域波形的细节。Spectrum View支持时频域的独
