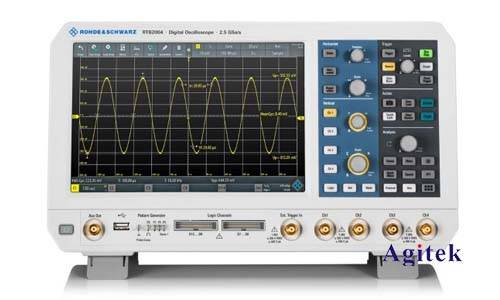

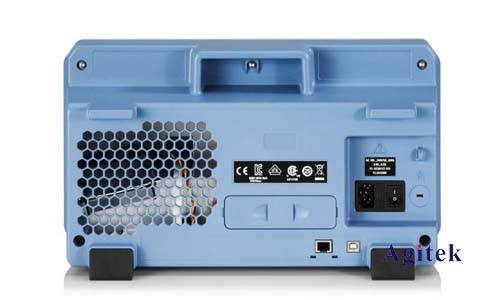

罗德与施瓦茨RTB2004示波器:深度解析信号波形

罗德与施瓦茨RTB2004示波器是一款功能强大的数字示波器,广泛应用于电子工程、通信、自动化等领域。其出色的性能和丰富的功能使其成为科研人员、工程师和技术人员的理想选择。

本文将重点介绍如何使用罗德与施瓦茨RTB2004示波器观察和分析信号波形。

1.示波器基本操作

首先,我们将介绍示波器的一些基本操作,例如:

连接被测信号:通过探头将被测信号连接到示波器的输入通道。

设置时间刻度和电压量程:调整示波器的时间刻度和电压量程,以便清晰地观察信号波形。

触发设置:设定触发条件,以便捕捉特定时刻的信号变化。

测量功能:利用示波器的测量功能,可以方便地获得信号的频率、周期、幅度、上升时间等参数。

2.信号波形观察与分析

通过示波器,我们可以直观地观察到信号的波形,并从中分析出信号的特性,例如:

信号的形状:正弦波、方波、三角波等。

信号的频率:单位时间内的周期数。

信号的幅度:信号的峰值电压或电流值。

信号的相位:信号相对于参考信号的延迟。

信号的占空比:信号的高电平持续时间与信号周期之比。

3.故障诊断和分析

示波器在故障诊断和分析中发挥着至关重要的作用。通过观察信号波形,我们可以快速识别电路中的故障,例如:

信号失真:信号波形出现异常扭曲或畸变,可能预示着电路存在故障。

信号丢失:信号突然消失或信号幅度大幅下降,可能表明电路出现断路或短路。

信号频率偏移:信号频率偏离正常值,可能是电路元件失效导致的。

罗德与施瓦茨RTB2004示波器是观察和分析信号波形的强大工具,可以帮助工程师和技术人员更好地理解和解决电子电路问题。
