C51最小系统板红外遥控控制led灯的亮灭

C51最小系统板红外遥控控制led灯的亮灭

一、前言

由于很久没碰单片机了，而以前的代码也没有好好保存，所以现在需要用到红外遥控时找不到合适的可以参考。在b站看到一个不错的效果视频，但是需要加群，加了群之后问了群主想要代码参考一下，结果需要付费，由于我白嫖习惯了，而且红外遥控做起来本身不难，于是问了同学要了以前做红外遥控小车的代码，拿来修改了一下，改成控制led亮灭，基本上是改成最简单的了，看不懂红外的原理也可以方便地使用。我写这篇文章也是为了方便迁移到其他项目上去。

二、说明

1.本程序不包括红外遥控器的键值的获取，在某宝购买的时候商家一般会给出键值。
2.我用面包板搭了点亮led的电路，使用了一个电阻，阻值为1k。
3.这里不解释代码，会告诉你在哪里可以修改就可以直接使用。

三、接线

接线应该很简单了，红外接收头的信号引脚我这里接到了P3^2口。不清楚的可以评论问我。

效果演示视频：https://www.bilibili.com/video/BV1j44y1p7Nq

四、代码

#include<reg52.h>

/* 	C51红外遥控控制led灯的亮灭(51最小系统板)
		接线说明:
		P1^0	--	led
		P3^2	--	红外接收模块的信号端
*/

//函数定义
void delay(unsigned int z);
void delay_us(unsigned int aa);

/*====================================
 自定义类型名
====================================*/
typedef unsigned char INT8U;
typedef unsigned char uchar;

typedef unsigned int INT16U;
typedef unsigned int uint;

/*====================================
 硬件接口位声明
====================================*/
sbit IR  = P3^2;     //定义红外脉冲数据接口	外部中断O输入口
sbit led = P1^0;

uchar IRtime; 		//检测红外高电平持续时间（脉宽）
uchar IRcord[4];    //此数组用于储存分离出来的4个字节的数据（用户码2个字节+键值码2个字节）
uchar IRdata[33];   //此数组用于储存红外的33位数据（第一位为引导码用户码16+键值码16）
bit IRpro_ok, IRok;  //第一个用于红外接收4个字节完毕。IRok用为检测脉宽完毕

void init()	   //初始化定时器0 和外部中断0
{
	TMOD = 0x02; //定时器0工作方式2，8位自动重装
	TH0 = 0x00;  //高8位装入0那么定时器溢出一次的时间是256个机器周期
	TL0 = 0x00;
	EA = 1;      //总中断
	ET0 = 1;	   //定时器0中断
	TR0 = 1;     //启动定时器0

	IT0 = 1;	   //设置外部中断0为跳沿触发方式，来一个下降沿触发一次
	EX0 = 1;	   //启动外部中断0
}

void time0() interrupt 1   //定义定时器0
{
	IRtime++; 			   //检测脉宽，1次为278us
}

void int0() interrupt 0	  		//定义外部中断0
{
	static uchar i;	 			//	声明静态变量（在跳出函数后在回来执行的时候不会丢失数值）i用于把33次高电平的持续时间存入IRdata
	static bit startflag;		//开始储存脉宽标志位
	if(startflag)	 			//开始接收脉宽检测
	{
		if( (IRtime < 53) && (IRtime >= 32) ) /*判断是否是引导码，底电平9000us+高4500us
		这个自己可以算我以11.0592来算了NEC协议的引导码低8000-10000+高4000-5000
		如果已经接收了引导码那么i不会被置0就会开始依次存入脉宽*/
		i = 0;				 //如果是引导码那么执行i=0把他存到IRdata的第一个位
		IRdata[i] = IRtime;  		 //以T0的溢出次数来计算脉宽，把这个时间存到数组里面到后面判断
		IRtime = 0;				 //计数清零，下一个下降沿的时候在存入脉宽
		i++; 					 //计数脉宽存入的次数
		if(i == 33) 				 //如果存入34次 数组的下标是从0开始i等于33表示执行了34次
		{
		 	IRok = 1;				 //那么表示脉宽检测完毕
			i = 0; 				 //把脉宽计数清零准备下次存入
		}
	}
	else
	{
		IRtime = 0; 				 //引导码开始进入把脉宽计数清零开始计数
		startflag = 1;			 //开始处理标志位置1
	}
}

void IRcordpro()   				 //提取它的33次脉宽进行数据解码
{
	uchar i, j, k, cord, value;	/*i用于处理4个字节，j用于处理一个字节中每一位，k用于33次脉宽中的哪一位
	cord用于取出脉宽的时间判断是否符合1的脉宽时间*/
	k = 1; 						//从第一位脉宽开始取，丢弃引导码脉宽
	for(i = 0; i < 4; i++)
	{
		for(j = 0; j < 8; j++)
		{
			cord = IRdata[k];	    //把脉宽存入cord
			if(cord > 5)	 		//如果脉宽大于我11.0592的t0溢出率为约278us*5=1390那么判断为1
			value = value | 0x80;	/*接收的时候是先接收最低位，
			把最低位先放到value的最高位在和0x08按位或一下
			这样不会改变valua的其他位的数值只会让他最高位为1*/
			if(j < 7)
			{
				value = value >> 1;	//value位左移依次接收8位数据。
			}
			k++;				//每执行一次脉宽位加1
		}
		IRcord[i] = value;	   //每处理完一个字节把它放入IRcord数组中。
		value = 0; 			   //清零value方便下次在存入数据
	}
	IRpro_ok = 1;				   //接收完4个字节后IRpro ok置1表示红外解码完成
}

/*******************主函数**************************/
void main()
{
	init();	//执行初始化定时器0和外部中断0
	while(1)
	{
		if(IRok)    //判断脉宽是否检测完毕
		{
			IRcordpro();//根据脉宽解码出4个字节的数据
			IRok = 0;	//重新等待脉宽检测
			if(IRpro_ok) //判断是否解码完毕
			{
		        switch(IRcord[2])
		   		{
				     case 0x45:  led = 1;			 break;  //按"1"灯亮
				     case 0x46:  led = 0;	 		break;  //按"2"灯灭
					   default:break;
		   		}
				IRpro_ok = 0;
			}
		}
	}
}


/******************z 秒延时函数*************************/
void delay(unsigned int z)
{
	unsigned int x,y;
	for(x=z;x>0;x--)
		for(y=110;y>0;y--);
}
/****************微妙延时******************************/
void delay_us(unsigned int aa)
{
	while(aa--);
}

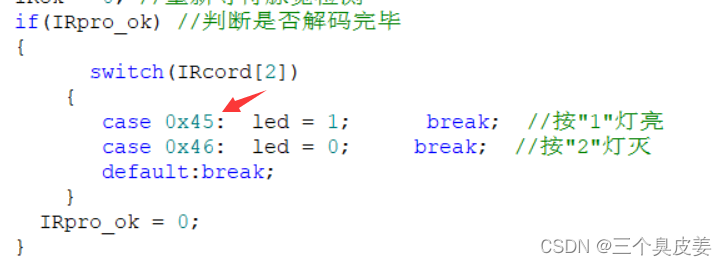

修改主函数里case语句后面的值为自己遥控对应的键值即可。如下：

整个工程百度网盘链接如下：
链接：https://pan.baidu.com/s/1VNgm2WKdiygarchKKM97Rg
提取码：2022
