串口模拟I2C读写MCP4728 DAC器件

引言

本文主要介绍MCP4728 DAC的地址读取及通道电量值的设置。

1、MCP4728 DAC介绍

MCP4728 是一款 12 位四通道电压输出数模转换器（DAC），具有 非易失性存储器（EEPROM）。其片上精密输出放大器使其能够实现 轨对轨模拟输出摆幅。

I2C 串行接口：用户可以通过 I2C 串行接口命令将 DAC 输入代码、器件配置位和 I2C 地址位烧写到 非易失性存储器（EEPROM） 中。
非易失性存储器功能：DAC 在断电期间能保持输入代码，设备上电后根据保存的设置立即产生输出。
内部电压基准：具有高精密的内部电压基准 (VREF = 2.048V)，并且用户可以为每个通道独立选择使用 内部电压基准 或 外部电压基准（VDD）。

2、MCP4728引脚图

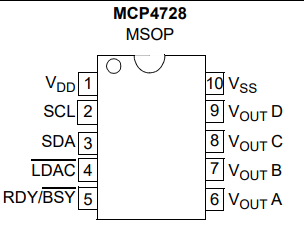

MCP4728引脚分布及功能如下图所示
MCP4728引脚图

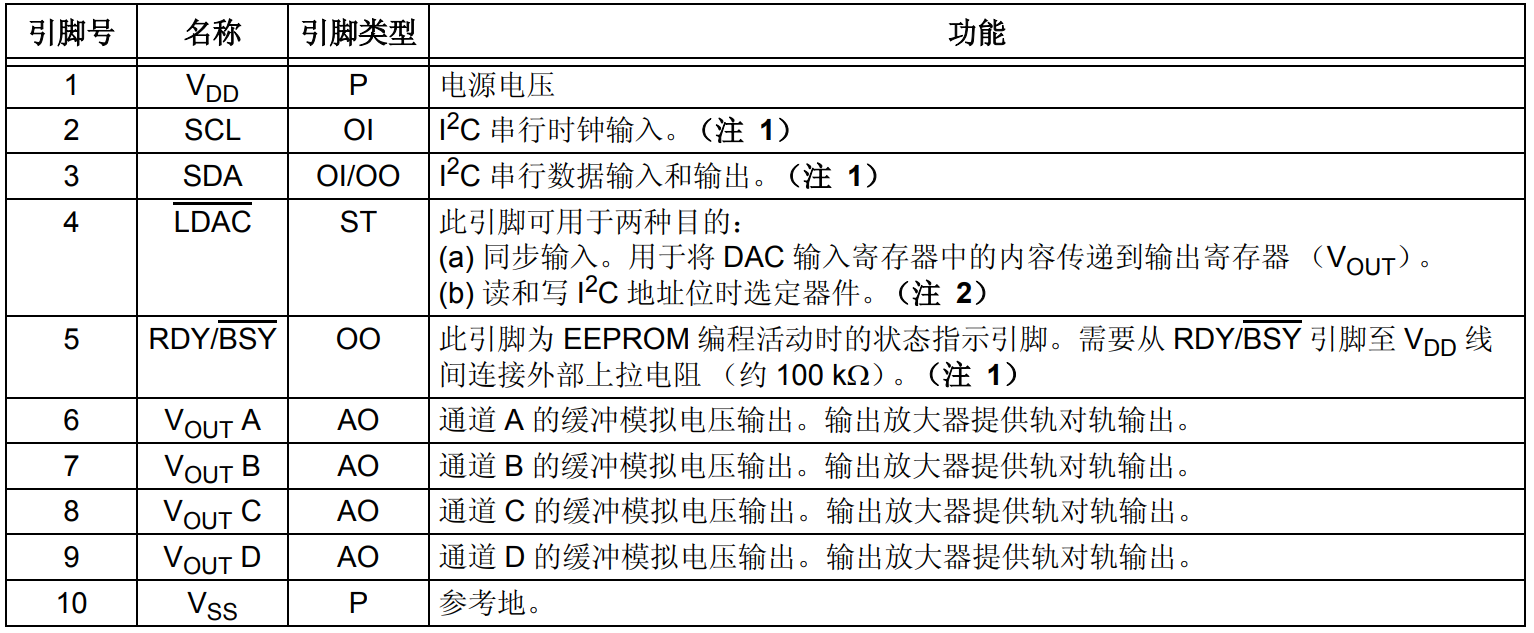

引脚功能介绍
注：P = 电源， OI = 开漏输入， OO = 开漏输出， ST = 施密特触发输入缓冲， AO = 模拟输出
1：此引脚与 VDD 线间需要连接外部上拉电阻。若不使用，则将此引脚悬空。
2：此引脚可由单片机驱动。

3、MCP4728寄存器介绍

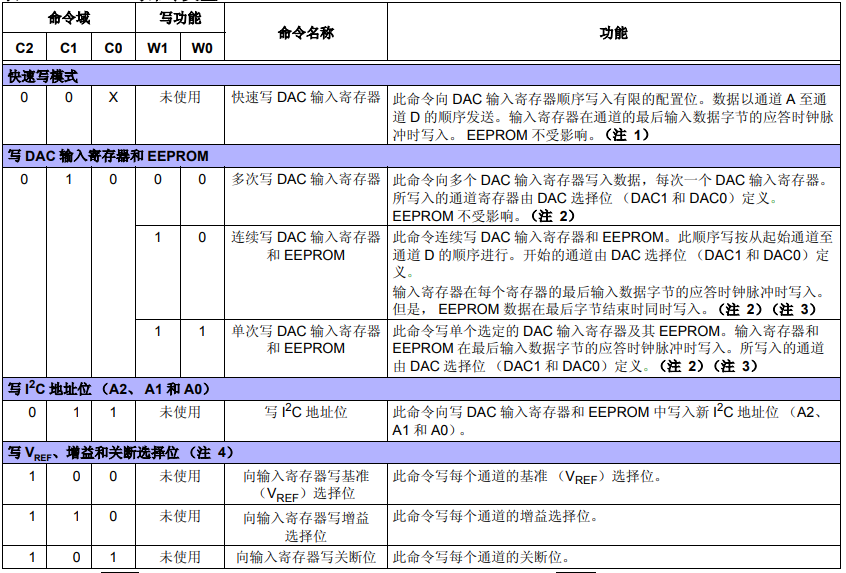

下面为MCP4728的寄存器介绍，具体指令和功能请参考芯片手册: MCP4728中文手册
在这里插入图片描述
注 1：当 LDAC 引脚为（或改变成）“低电平”时，更新模拟输出。此命令未使用 UDAC 位。
2：当 LDAC 引脚或 UDAC 位为 “低电平”时，更新 DAC 输出。
3：器件在最后通道的应答时钟脉冲时开始写 EEPROM。器件不执行任何命令直到 RDY/BSY 位重新变成 “高电平”。
4：输入和输出寄存器在最后字节的应答时钟脉冲时进行更新。其更新并不需要 LDAC 引脚或 UDAC 位条件。EEPROM 不受
影响。

3、读取MCP4728地址

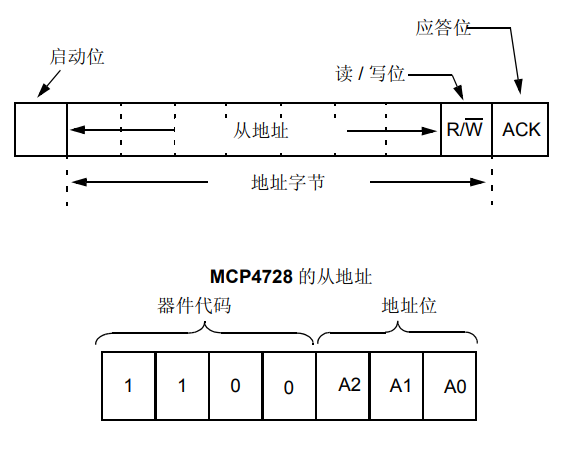

MCP4728默认器件地址位为 1100A2A1A0(0/1 读/写)
在这里插入图片描述

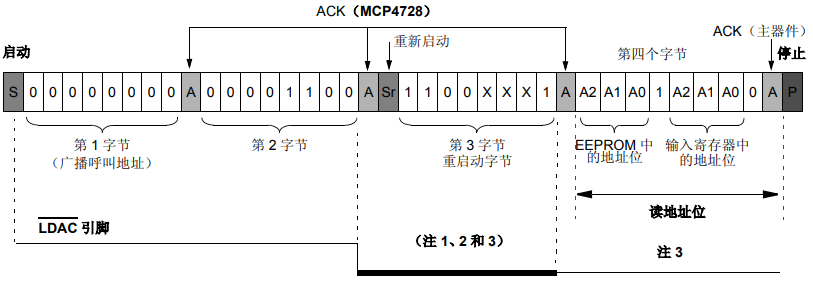

下面介绍广播查找地址，并附带实现代码。

按照顺序操作：I2C开始–>I2C发送广播地址–>设备应答–>发送器件地址–>设备应答–>I2C重新开始–>发送0xC1 -->设备应答–>获取A0-A2中地址的数据–>设备应答–>I2C停止。
注：在发送器件地址后需要将LDAC引脚拉低，具体操作可参考代码处理。
下面为实现代码

//读取MCP4728地址
uint8_t I2cDacReadAddr(void)
{

    uint8_t ADDR_Read = 0;
    uint8_t Ack;
    I2C_LDAC_HIGH();           // LDAC 引脚设置为高电平，准备工作
    I2C_Start();               // 启动 I2C 通信
    I2C_WriteByte(0x00);       // 发送器件地址（设备地址 + 写操作位）
    Ack = IIC_Wait_Ack(10);    // 等待应答（10 ms内）
    if (!Ack)
    {

        return IICERR_NACK;    // 如果没有收到应答，返回错误码
    }
    I2C_WriteByte(0x0C);       // 发送命令字节
    I2C_LDAC_LOW();            // LDAC 引脚设置为低电平
    Ack = IIC_Wait_Ack(10);    // 等待应答
    if (!Ack)
    {

        return IICERR_NACK;    // 如果没有收到应答，返回错误码
    }
    I2C_Start();               // 再次启动 I2C 通信
    I2C_WriteByte(0xC1);       // 发送另一个命令字节
    Ack = IIC_Wait_Ack(10);    // 等待应答
    if (!Ack
