VLAN的划分和标签的标记与剥离【华为交换机】

VLAN（Virtual Local Area Network）是虚拟局域网的缩写，指将一个物理交换机网络分成多个逻辑上的子网。通过VLAN划分可以提高网络的安全性、可控性和灵活性。

其实就是划分广播域，减少广播消息的传递范围。

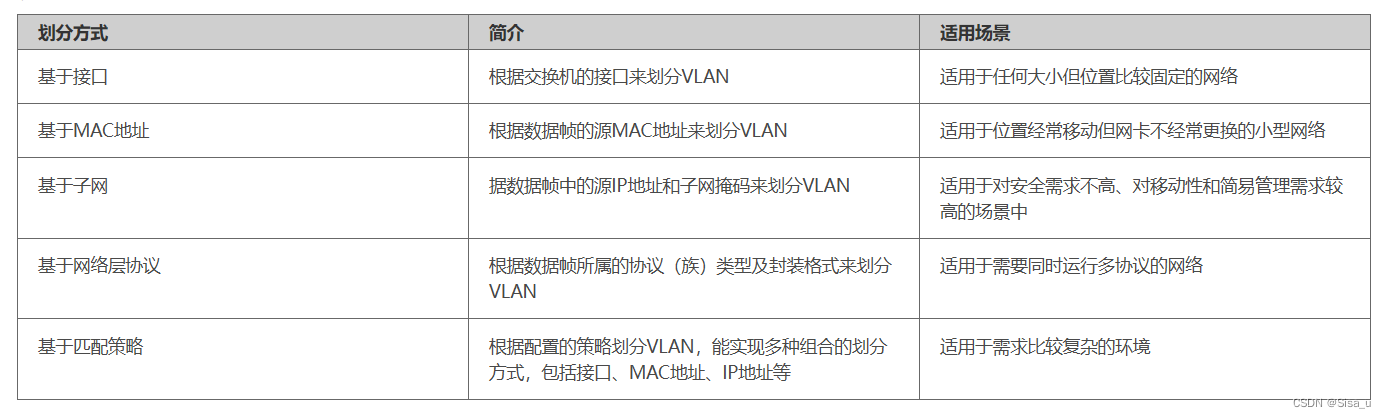

华为交换机支持5种VLAN划分。

其中，基于接口划分VLAN是最简单且最常用的划分VLAN的方式，而不同类型的接口上的配置方式也不相同。

本次介绍的是基于端口的VLAN划分

说明：本次使用的华为二层交换机（S3700)

在划分vlan之前我们要知道交换机内部所接收和发送数据都是带有标签的，也就是说交换机端口只接收带有vlan标签的数据，华为交换机端口的类型有三种分别为access、trunk、hybrid，默认端口的类型为hybrid（混杂接口），默认所有的端口都划分在系统自带的vlan1中。

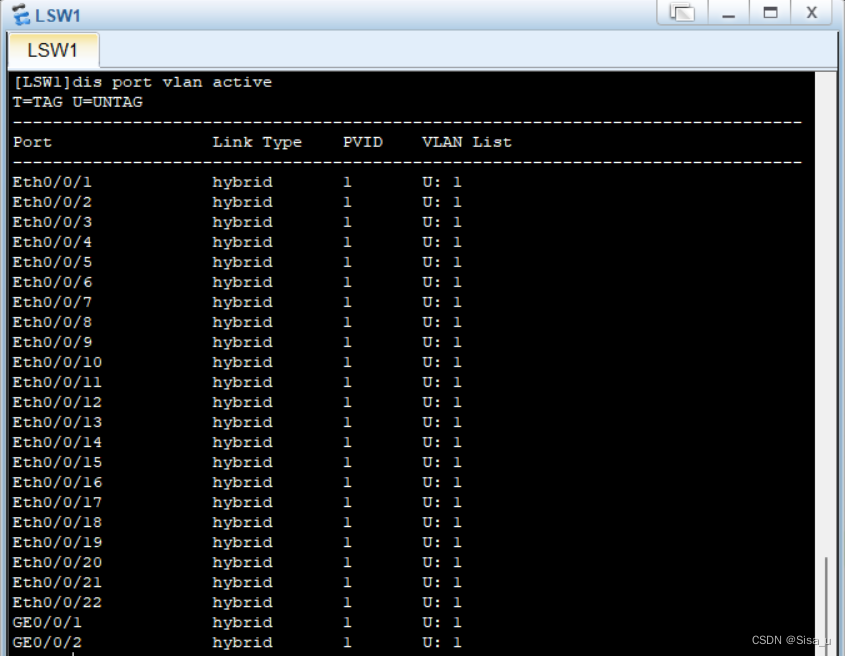

可以随便找一个二层交换机进行查看,查看命令如下：

[LSW1]display port vlan active

下面介绍华为交换机三种端口类型是如何标记与剥离的：

Access :一般用于和不能识别Tag的用户终端（如用户主机、服务器等）相连，或者不需要区分不同VLAN成员时使用。

1.接收不带有标签的报文，打上当前PVID标签

   接收带有标签的报文，判断vlan ID是否与PVID相同，相同保留等待下一步处理，不同丢弃

2.发送带有标签的报文，判断vlan ID是否与PVID相同，相同剥离标签。

Trunk：一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端。它可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag（即剥除Tag）。

1.接收不带有标签的报文，打上当前PVID标签，查看Trunk VLAN List是否放行（默认vlan 1 放行）

   接收带标签的，查看Trunk VLAN List是否放行，放行保留等待下一步处理，否则丢弃

2.发送带有标签的报文，判断vlan ID是否与PVID相同，相同剥离标签，不同查看放行列表是否可以携带tag值向后转发。

Hybrid ：既可以用于连接不能识别Tag的用户终端（如用户主机、服务器等）和网络设备（如Hub、傻瓜交换机），也可以用于连接交换机、路由器以及可同时收发Tagged帧和Untagged帧的语音终端、AP。它可以允许多个VLAN的帧带Tag通过，且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag（即不剥除Tag）、某些VLAN的帧不带Tag（即剥除Tag）。

1.接收不带有标签的报文，打上当前PVID标签

   接收带标签的，查看untagged和tagged表中是否存在该vlan id，存在保留等待下一步处理，否则丢弃

2.发送带有标签的报文，首先看untagged表中是否要剥离标签，再看tagged表中是否放行标签，否则丢弃。

注意：Access接口发出的数据帧肯定不带Tag，Trunk接口发出的数据帧只有一个VLAN的数据帧不带Tag，其他都带VLAN标签，Hybrid接口发出的数据帧可根据需要设置某些VLAN的数据帧带Tag，某些VLAN的数据帧不带Tag。

接下来就是vlan划分，标签标记与剥离的小实验：

1.同一个vlan，相同网段进行通信，一台交换机上有多个vlan，交换机与交换通信通常使用Trunk类型的端口。（vlan ID不同，即使是同一网段也无法通信）

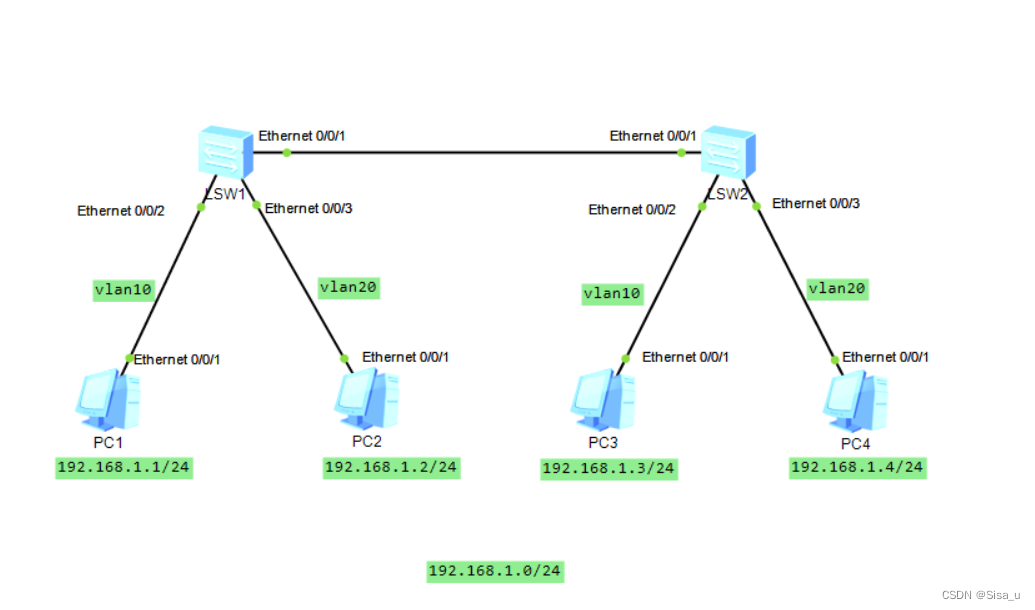

我们以LSW1和主机PC1为例进行分析：

LSW1配置代码如下：

#
vlan batch 10 20
#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 20
#

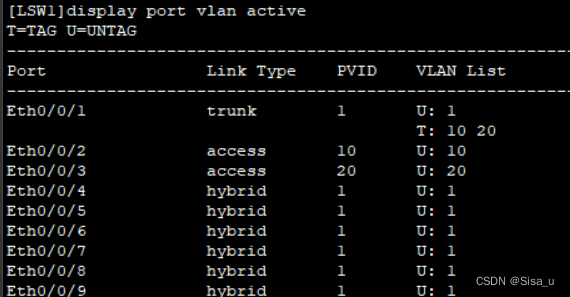

查看配置后交换机的端口状态：

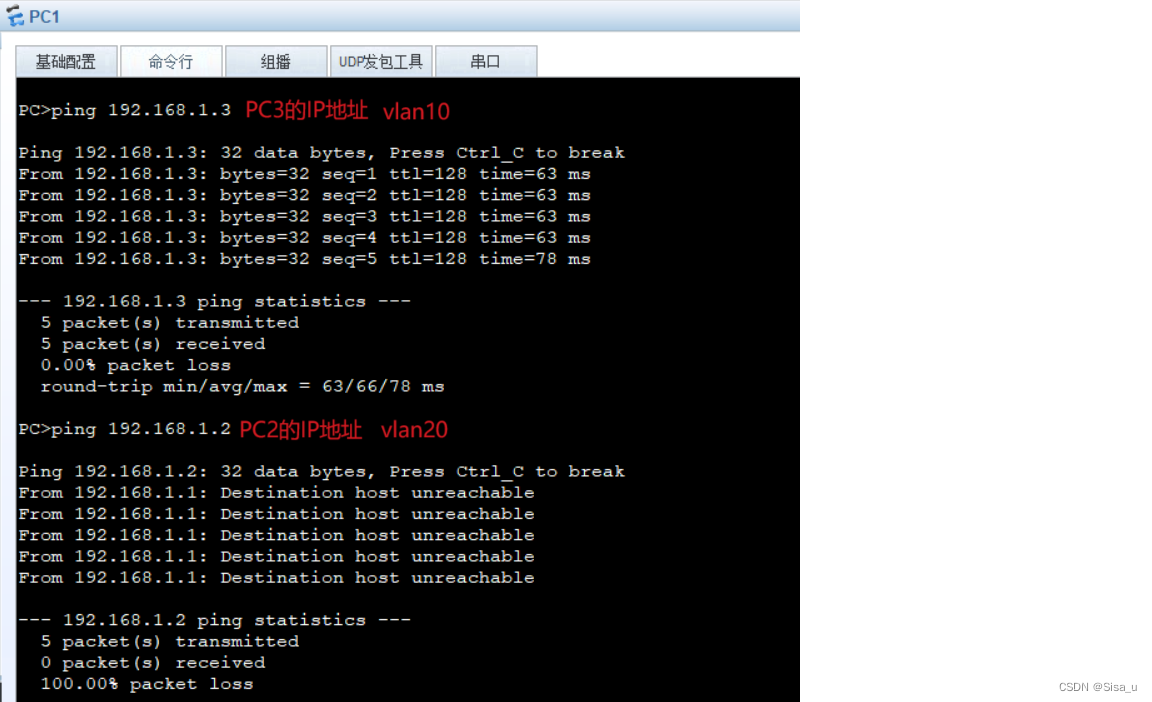

我们通过上述的配置可以知道PC1和PC3是在相同的vlan ID,它们之间可以相互通信，但是PC1和PC2、PC4不在相同vlan 所以无法通信。我们可以在PC1上通过ping 对方主机的IP地址得到相应的结果：

2.不同vlan，不同网段之间进行通信（需要借助三层交换机，或者使用单臂路由）后面文章进行讲解

总结：这就是简单介绍华为二层交换机端口的标签的标记和剥离，主要用到的就是access和trunk类型，下面会单独讲解一下hybrid端口是如何工作的，以及不同vlan，不同网段之间的通信，本次文章没有仔细讲解端口的接收发送和交换机内部如何进行工作，如有不妥敬请谅解！！！
