华为VLAN间通信

目录

介绍

单臂路由实现VALN间通信

一、VLAN配置

二、单臂路由的配置

1、SW1二层交换机

2、在R1上配置单臂路由

3.验证

二、三层交换实现VLAN间通信

1、VLANIF接口

（1）VLANIF接口是一种三层的逻辑接口，支持VLAN Tag的剥离和添加，因此可以通过VLANIF接口实现 VLAN之间的通信。

（2）VLANIF接口编号与所对应的VLAN ID相同，如VLAN 10对应VLANIF 10。

案例：三层交换实现VLAN间通信

一、基础配置（同上）

二、VLANIF接口配置

验证

---

介绍

1、子接口

（1）子接口（Sub-Interface）是基于路由器以太网接口所创建的逻辑接口，以物理接口ID+子接口ID进 行标识，子接口同物理接口一样可进行三层转发。

（2）子接口不同于物理接口，可以终结携带VLAN Tag的数据帧。

（3）基于一个物理接口创建多个子接口，将该物理接口对接到交换机的Trunk接口，即可实现使用一个 物理接口为多个VLAN提供三层转发服务。

2、子接口的应用配置 子接口应用与单臂路由，在实现VLAN间通信的时候，只使用一个物理接口即可实现成为单臂路由。 单笔路由配置步骤：

（1）创建子接口

（2）绑定VLAN-ID

（3）配置IP地址

（4）启用arp广播（arp作用：根据IP地址转换MAC地址）

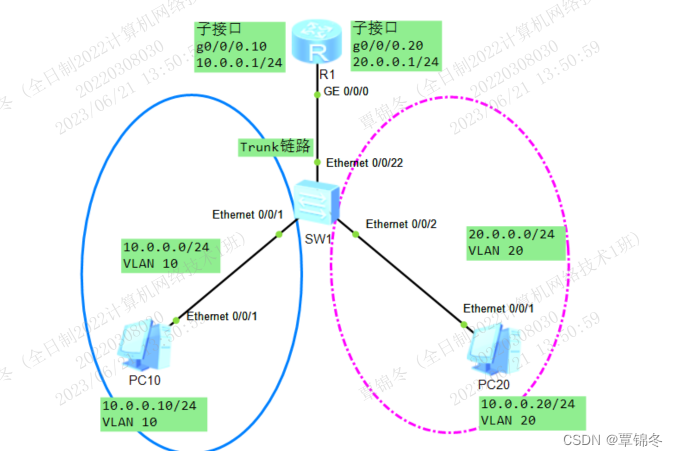

单臂路由实现VALN间通信

配置如下：

一、VLAN配置

在R1,S1上配置：

  vlan batch 10 20

二、单臂路由的配置

1、SW1二层交换机

interface Ethernet0/0/22

port link-type trunk

port trunk allow-pass vlan 10 20

2、在R1上配置单臂路由

（1）创建子接口

（2）绑定VLAN-ID

（3）配置IP地址

（4）启用arp广播 interface G0/0/0.10

dot1q termination vid 10

ip address 10.0.0.1 24

arp broadca
