光伏电池板并网模型及仿真分析：分布式光伏接入电网的Simulink仿真模型研究，分布式光伏接入电网Simulink仿真模型：光伏电池板并网与Boost升压电路的MPPT控制策略与三相锁相环PLL的应用

分布式光伏接入电网simulink仿真模型
光伏电池板并网matlab2014版本 simulink仿真模型 输入光伏电池板 boost升压电路采用mppt控制策略 控制直流输出电压为600伏 加入三相锁相环pll 直流逆变三相并网采取电压电流双闭环控制策略 模型图 结果图见下

ID:4350731586012214

美好生活的搬运工

分布式光伏接入电网是指将光伏电池板系统作为分布式能源源头，通过逆变装置将其发电产生的直流电转换为交流电，并通过并网装置将其接入电网中，利用光伏电池板发电，实现对电网负荷的供应。为了对分布式光伏接入电网系统进行仿真分析，本文采用 MATLAB 2014 版本中的 Simulink 工具进行仿真模型的搭建和模拟。

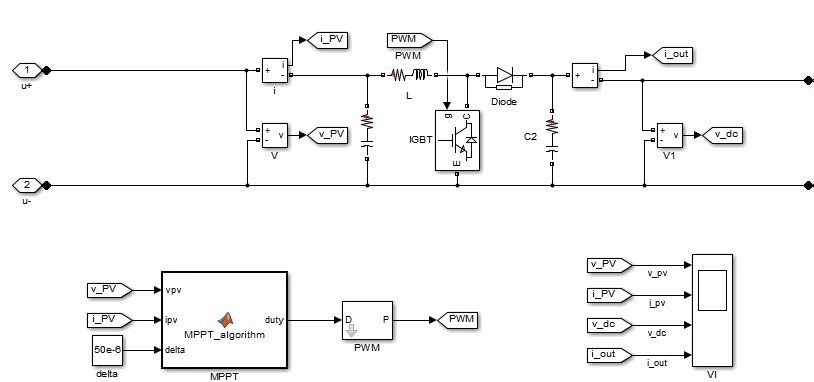

在本文的仿真模型中，我们将光伏电池板的并网过程进行了模拟。首先，我们采用了 Boost 升压电路，并通过 MPPT（最大功率点跟踪）控制策略来控制直流输出电压为600伏。光伏电池板是一种电源，其输出电压不稳定，通过 MPPT 控制策略可以实现对输出功率的最大化，进而提高系统的效率和稳定性。

在模型的搭建过程中，我们还加入了三相锁相环（PLL），其作用是将光伏电池板输出的交流电信号与电网电压进行同步。通过 PLL 的同步控制，可以确保系统的交流输出与电网的频率和相位保持一致，从而实现高质量的电能输出。

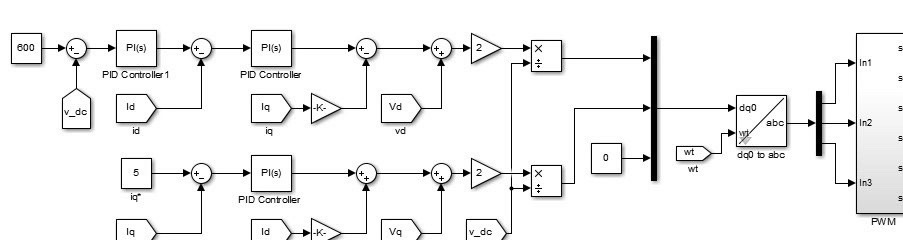

最后，我们采用了直流逆变三相并网系统，该系统采用了电压电流双闭环控制策略。通过对直流逆变器输出电压和电流进行双闭环控制，可以保证直流逆变器的输出电压和电流稳定在设定值附近，进而保证系统对电网的并网质量。

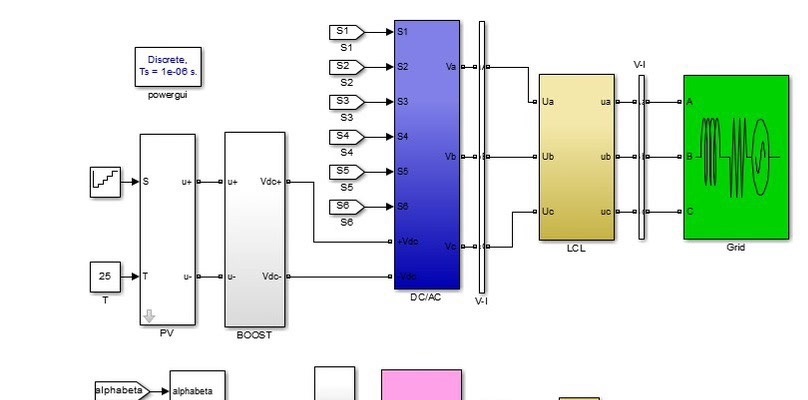

下图为本文提供的 Simulink 仿真模型图，通过该模型图可以直观地了解到系统的搭建和控制策略。

[模型图]

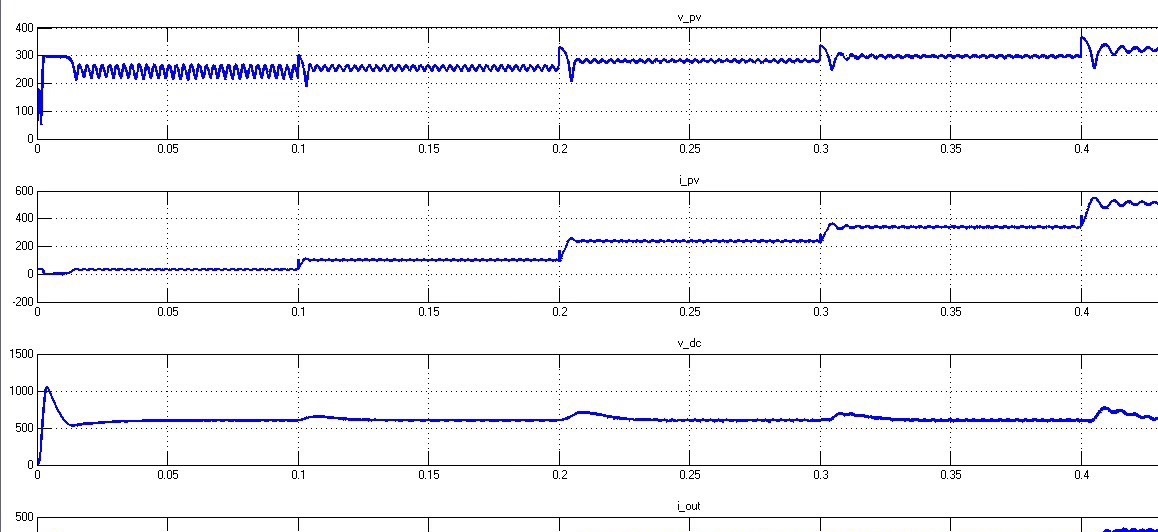

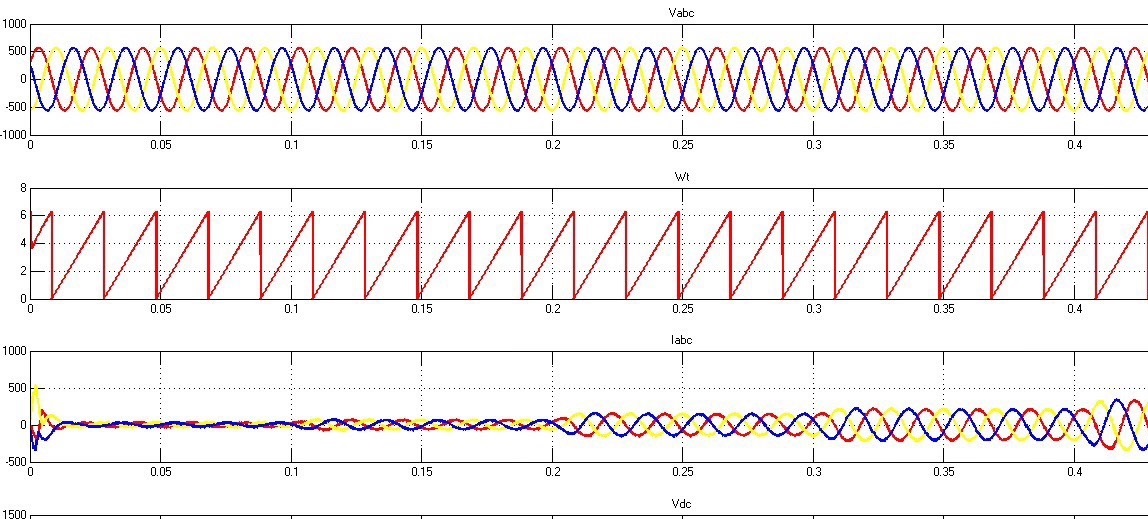

通过对该 Simulink 仿真模型的运行，我们得到了如下所示的结果图。从结果图可以看出，该分布式光伏接入电网系统在不同工况下的输出电压和电流均能稳定在设定值附近，证明了所采用的控制策略的有效性和稳定性。

[结果图]

通过本文的研究，我们成功搭建了分布式光伏接入电网的 Simulink 仿真模型，并采用 Boost 升压电路和 MPPT 控制策略、三相锁相环及电压电流双闭环控制策略，实现了对光伏电池板发电系统的模拟和分析。这一模型对于光伏电池板系统的设计和优化具有重要的指导意义，可以提高系统的效率和运行稳定性。

虽然本文仅展示了分布式光伏接入电网系统的 Simulink 仿真模型，但是通过对模型的分析和优化，可以进一步提升系统的性能和可靠性。希望本文的研究成果能够对相关领域的工程师和研究人员提供参考和借鉴，推动分布式光伏接入电网技术的发展和应用。
