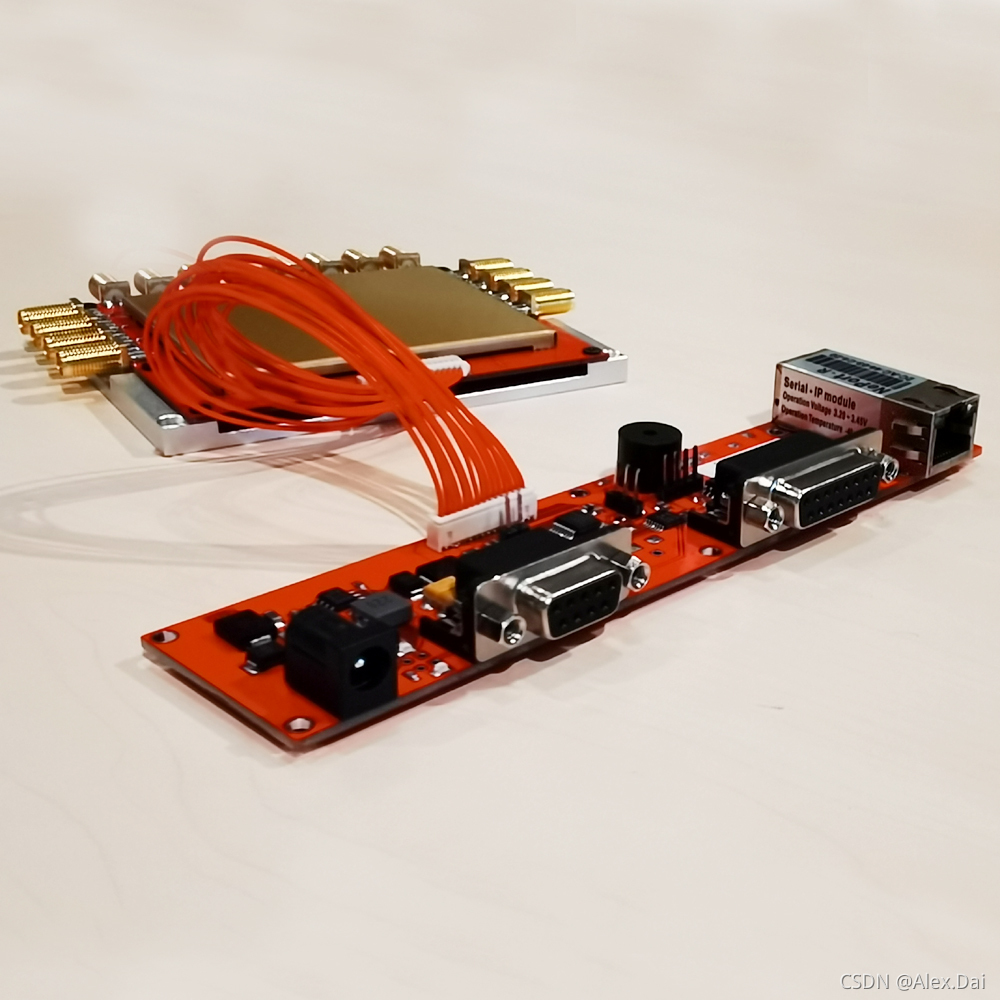

R2000引擎16通道分体式超高频RFID开发板|读写器|阅读器 HXU2899M_IPJKB是一款高性能的UHF超高频电子标签读写器，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

R2000引擎16通道分体式超高频RFID开发板|读写器|阅读器 HXU2899M_IPJKB广泛应用至智能信报箱、快递柜、寄存柜、储物柜、电器机箱、楼宇设施电子产品、智能售卖柜等领域。

产品特点：

工作频率840～960MHz（可以按不同国家或地区要求调整）；
基于Impinj R2000读写引擎设计，充分支持符合EPC CLASS1 G2（ISO18000-6C）、ISO18000-6B标准的电子标签；
以广谱跳频（FHSS）或定频发射方式工作，支持RSSI功能，峰值标签巡查速度大于700张/秒；
输出功率达至33dBm（可调）；
支持16个外接SMA天线接口，支持天线自动微调谐和天线检测；
支持应答工作模式和实时巡查工作模式；
标签缓存容量：1000张@最长96bitsEPC；
支持EPC和TID两种防冲突模式；
低功耗设计，单＋9V电源供电，可选配POE供电方式；
支持RS232、韦根26/34、可选配RJ45（TCP/IP）等多种通讯接口；
提供动态连接库（DLL）及演示软件源代码，支持二次开发；
精致小巧设计，满足多种应用场合需求。

电特性：

极限参数

项目	符号	数值	单位
电源电压	VCC	16	V
工作温度	TOPR	-20～+55	℃
贮藏温度	TSTR	-20～+85	℃

规格

除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下

项目 ITEM	符号	最小	典型	最大	单位
电源电压	VCC	8	9	12	V
工作电流	IC		0.5	1.2	A
工作频率	FREQ	840	860~868 902~928	960	MHz

机械特性（单位mm）：

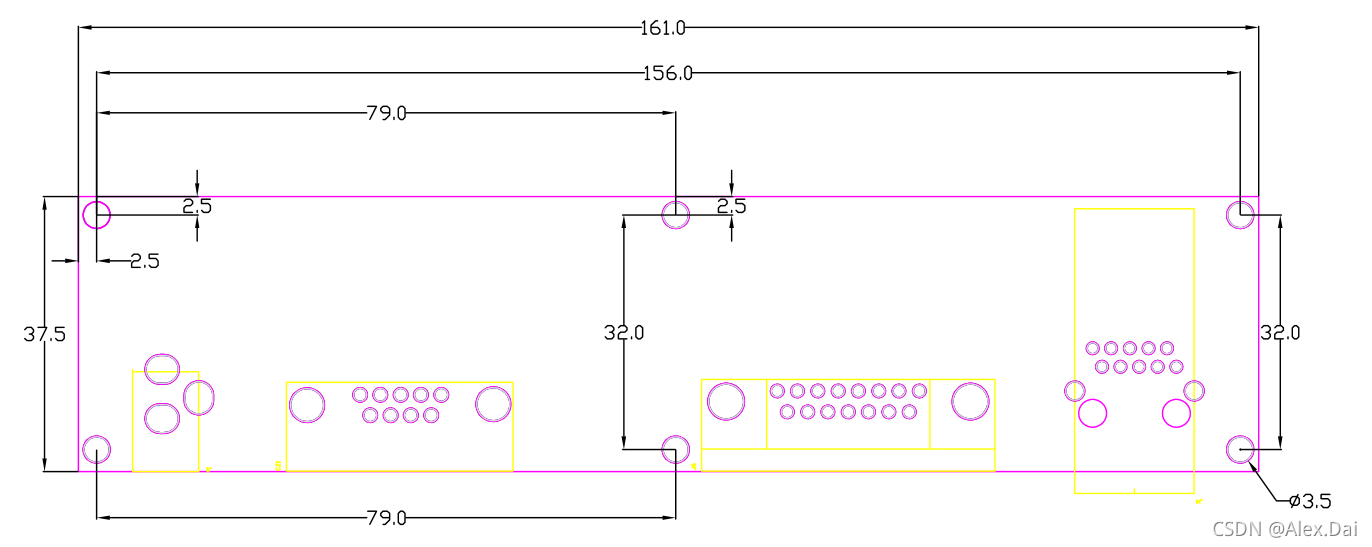

图1：接口板尺寸及孔位图

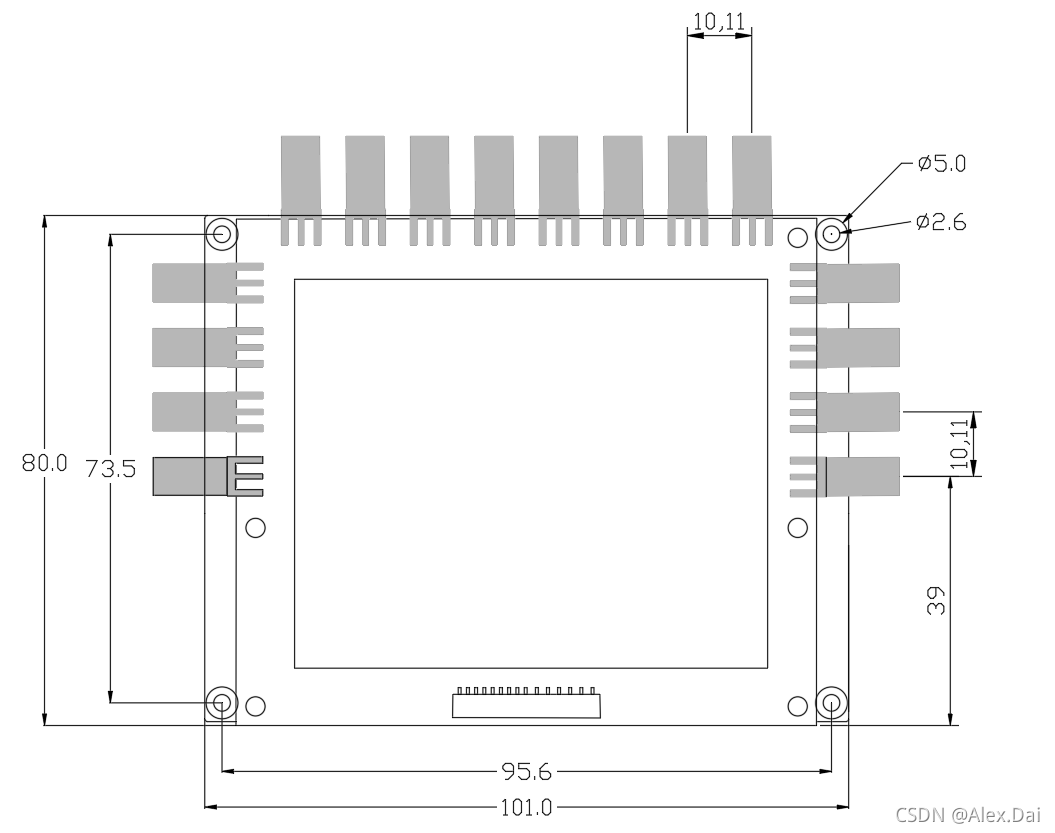

图2：模块尺寸及孔位图

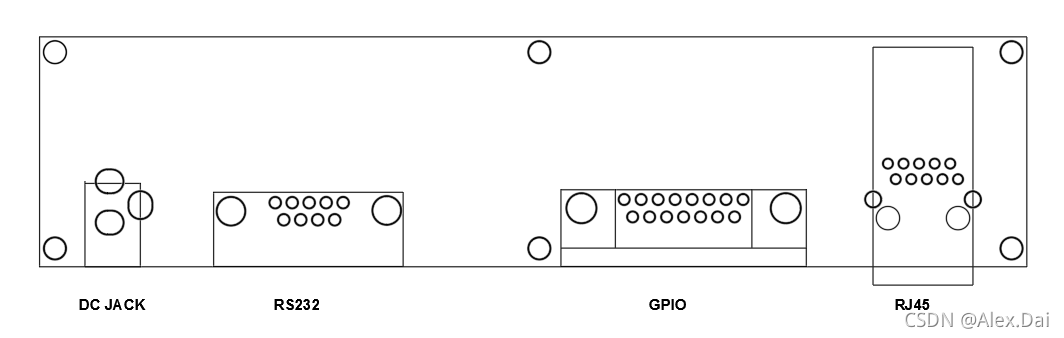

接口（接口板）

电源接口DC JACK

序号	符号	描述
Central	PWR	正9V电源
Outer	GND	地

串行通讯接口RS232 （DB9 Female）

序号	符号	描述
1	NC	保留
2	TXD	串行通讯数据输出
3	RXD	串行通讯数据输入
4	NC	保留
5	GND	信号地
6	NC	保留
7	NC	保留
8	NC	保留
9	NC	保留

通用输入输出接口GPIO （DB15 Female）

序号	符号	描述
1	NC	保留
2	NC	保留
3	Input1－	通用光耦隔离输入端1－
4	Input2－	通用光耦隔离输入端2－
5	Output1	通用光耦隔离输出端1
6	Output1	通用光耦隔离输出端1
7	Output2	通用光耦隔离输出端2
8	Output2	通用光耦隔离输出端2
9	Input1＋	通用光耦隔离输入端1＋（通过1k电阻上拉到3.3V，可以选择下拉到地）
10	Input2＋	通用光耦隔离输入端2＋（通过1k电阻上拉到3.3V，可以选择下拉到地）
11	NC	保留
12	GND	信号地
13	NC	保留
14	NC	保留
15	NC	保留
