水泥|物流行业停车场电动发卡机读卡器K720的维护及使用注意事项

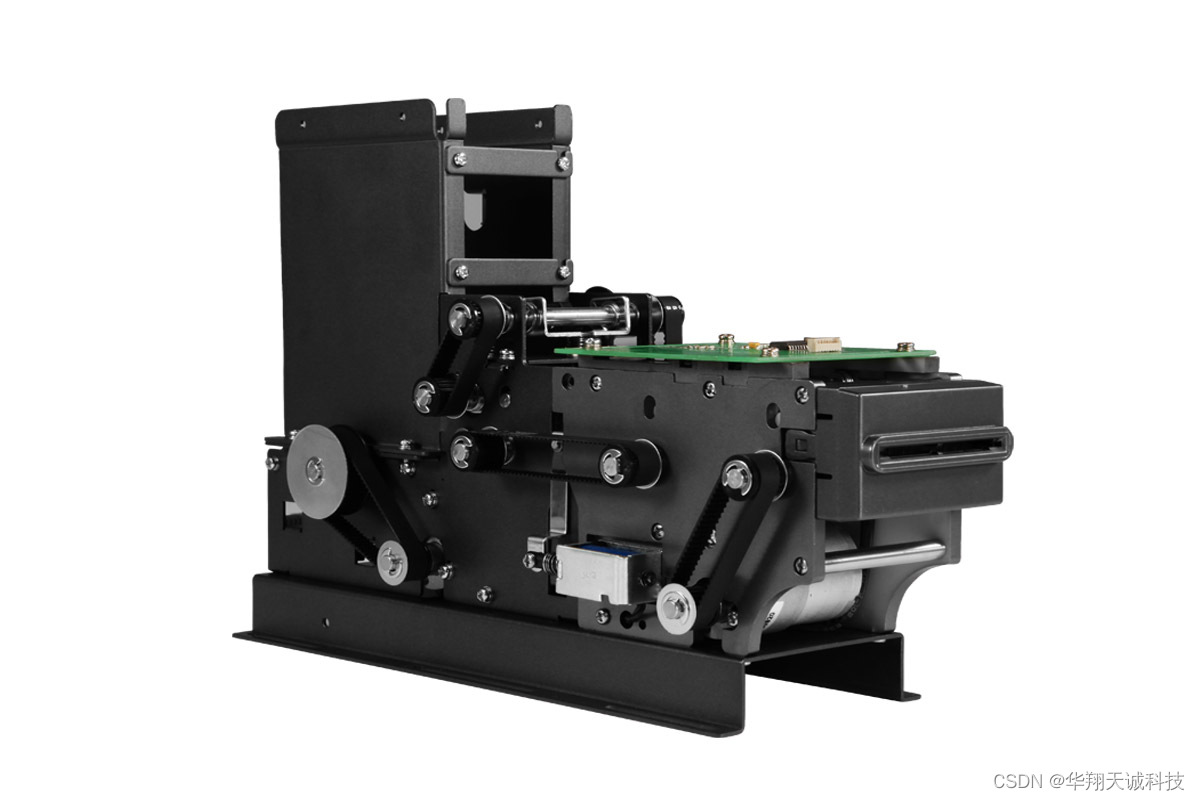

水泥|物流行业停车场电动发卡机读卡器K720采用工业级设计，表面烤漆处理，具有良好的耐磨耐腐蚀性。适应各种高、低温， 多灰尘等恶劣 环境。其发卡原理为拟人型摩擦式发卡，对各类变形卡有非常好的适应性。预留了活动式票箱安装位， 更有效的对卡片进行管理。

在针对发各种不同厚度卡方面本产品拥有独特的专利技术----六档位卡距调节功能，CNC 的精度保证卡距的绝对一致性、简单、标准，多个停卡位置，通道为高强度塑料材料，预留 了读卡模块安装位，支持 Mifare 1 标准的卡片的发行，读写。

本文重点介绍水泥|物流行业停车场电动发卡机读卡器K720的维护及使用注意事项。

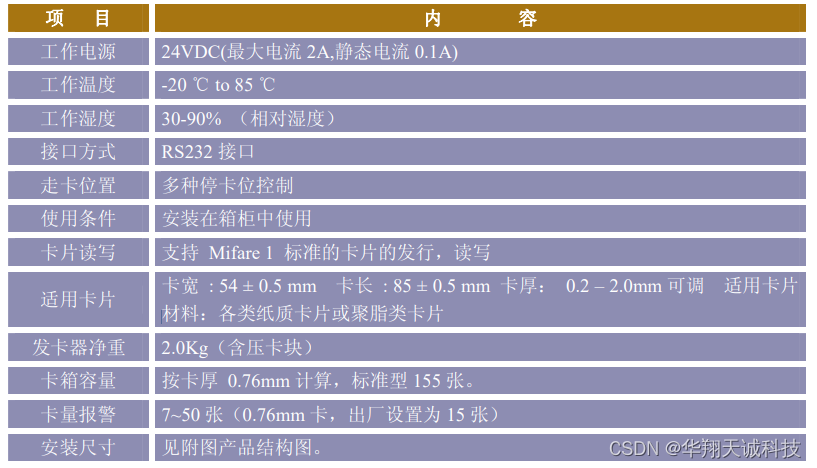

一、技术指标

二．主要性能和功能介绍

1) 具备卡空、卡预空检测并有声控报警。

2）卡内部回收，有一个专用的回收卡盒。

3) 防双卡输出：上下发卡轮正反转，搓动式发卡，保证发卡成功率，避免重叠卡发出情况产生，并能适 应一定的变型卡发卡。

4）在不用压块的情况下就可正常发完卡棧里的卡，用压块能发一定变形的卡片。

5）特别适合发薄的纸卡，也可按用户所使用的卡来定制发卡器。

6）方便的卡厚度调节装置：专利技术方便调节卡片厚度，方便、可靠、精确、平稳。

7）RS232 控制方式,可多机通讯。

8）预发卡功能加快发卡速度，确保发卡的连续性

三、接口说明示及意图

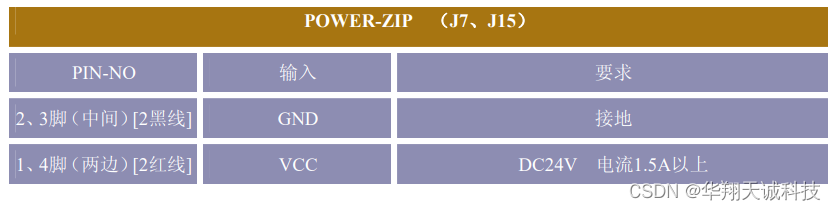

3．1 电源接口说明

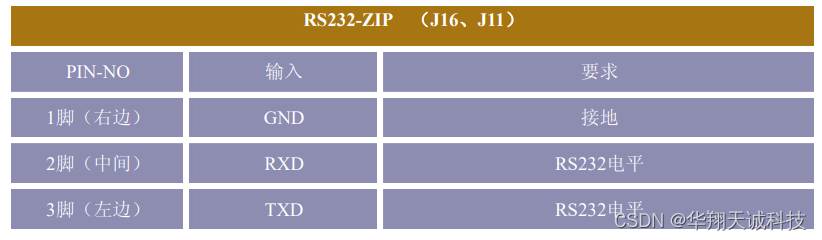

3．2 RS232 接口说明

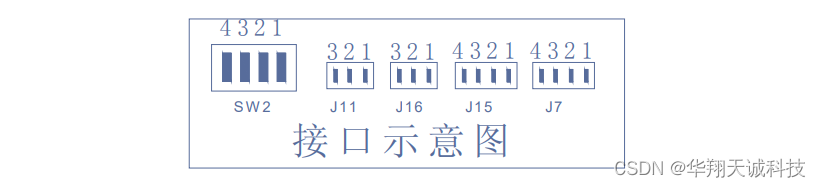

3．3接口示意图



说明：

（1）RS232-ZIP：是二个 R S 232 通讯接口,二个接口完全一样。其中一个用来连接分机

（2）SW2：是用来给卡机分配地址的拔码开关.设置方法请参考 卡机地址设置. (3)POWER-ZIP有有两个,一个做输入一个做为输出,可任意选择

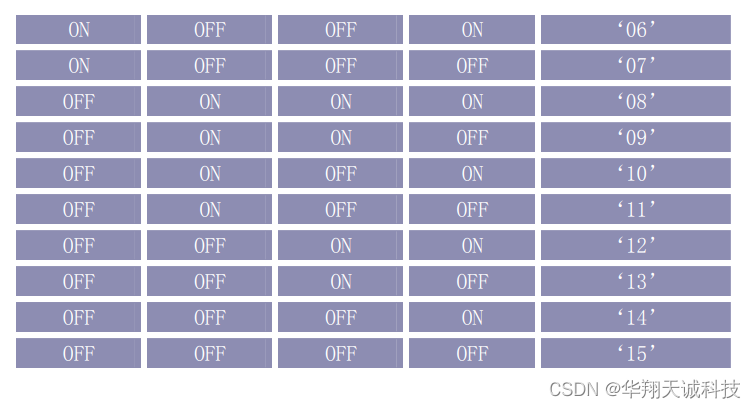

卡机地址设置

四、调节发卡厚度

4.1 、调卡原理 本产品使用的是六档位试调节发卡厚度，既在卡机上有一个“六档位式凸轮”通过其每个面与中心点的距 离差来调整卡距。（专利技术）

4.2、 调卡方法 对应“六档位式轮”上面的标识旋转“调节卡距旋钮”既可。

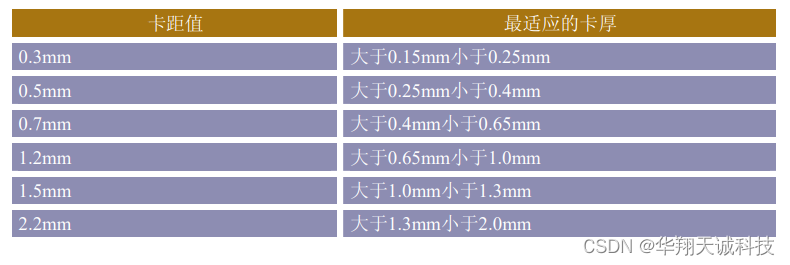

4.3 、六档位说明 按发卡原理卡距值应大于一张卡的厚度小于两张卡的厚度，例：所发的卡厚为X，卡距为Y，则 X

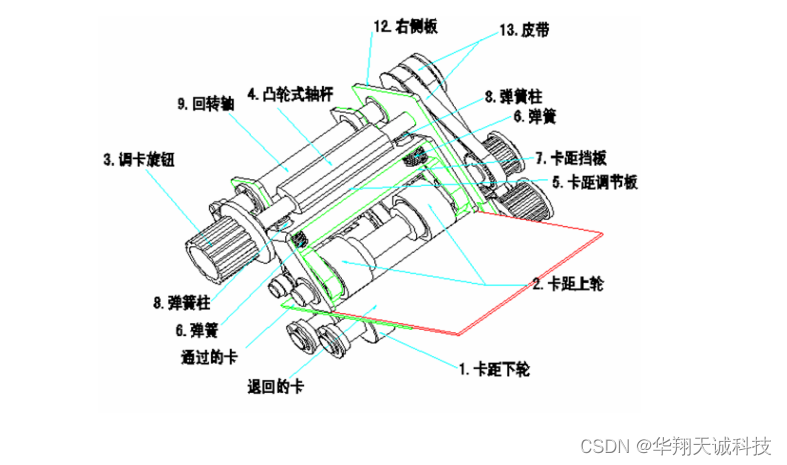

卡距调节示意图：

五、发卡机维护及使用注意事项

5.1、 发卡器的日常维护和保养 发卡器在使用一段时间或发卡量达到一定数量后，由于各部件在不停运行磨损会比较严重，此时我们 有必要对发卡器进行一定的维护和保养。具体步骤如下：

1）检查发卡器各机械部件是否有松动及异常如有松动和异常要立即加固或检修。

2）检查机器左右传动轮皮带有无松动，如有松动要重新调整松紧轮的位置。

3）使用清洁卡或蘸有酒精的软布擦拭卡箱底部拨卡轮及传动轮以及卡空光感使之清洁。

4）在使用的卡片中选出表面有油污和严重变形的卡片，对表面有油污的卡片用蘸有酒精的软布擦拭 干静后再使用，对严重变形卡如不能修复则要更换卡片。

5.2、 安全使用注意

1）当主机或机箱打开维修时，一定要关断连接到发卡器的电源，以免造成机器损坏。

2）第一次上电时注意机器电源的正负极区别。

3）第一次使用时注意跳线说明，不正确的跳线会引发不工作和其它不可知状态。

4）严禁带电插、拔端口连接插座。带电插拔容易损坏控制电路。

5）保持发卡器清洁无油污。油性粘合剂会严重影响发卡器的性能。

6）在发卡机侧板的后下部，有红色的手动软复位按钮，可做为现场工作出错或异常情况下，现场 人 员手工调整所用，一般情况不要使用。

7）复位按钮可做为卡栈内卡片整理和卡片手动回收使用。

8）复位按钮带超时保护，长时间按住会自动停止电机转动，以保护电机
