港口码头航吊远距离相位测距仪|传感器PHR-120100配置使用说明

港口码头航吊远距离相位测距仪|传感器PHR-120100广泛应用于港口码头、航车、位移监测、形变监测、钢铁、堆垛机、龙门吊等领域。

本文重点介绍港口码头航吊远距离相位测距仪|传感器PHR-120100配置使用说明。

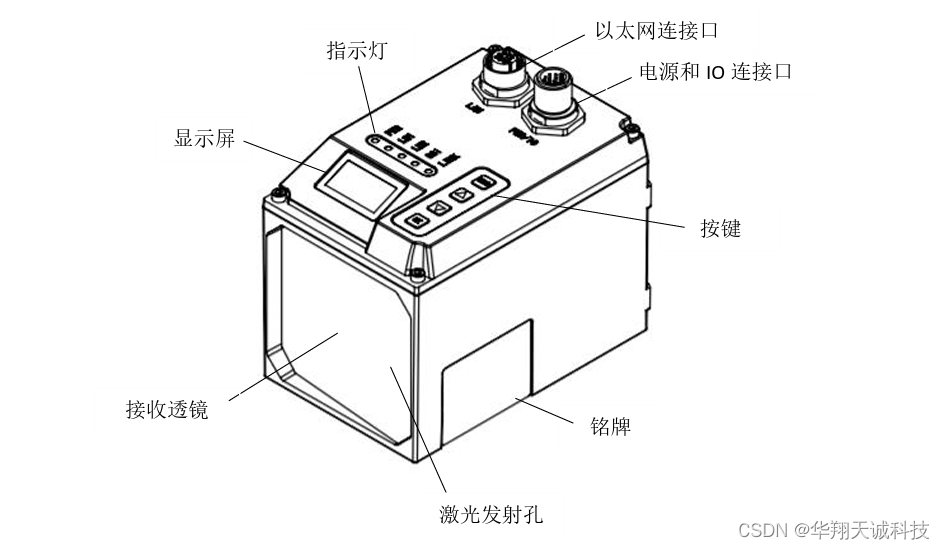

一、布局介绍

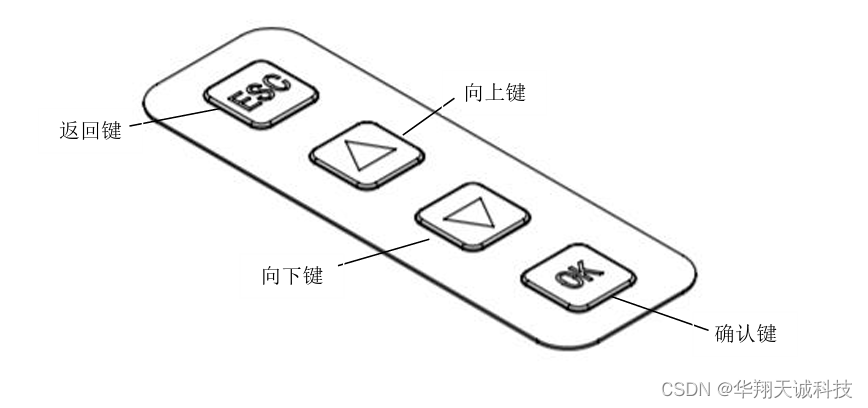

二、按键介绍

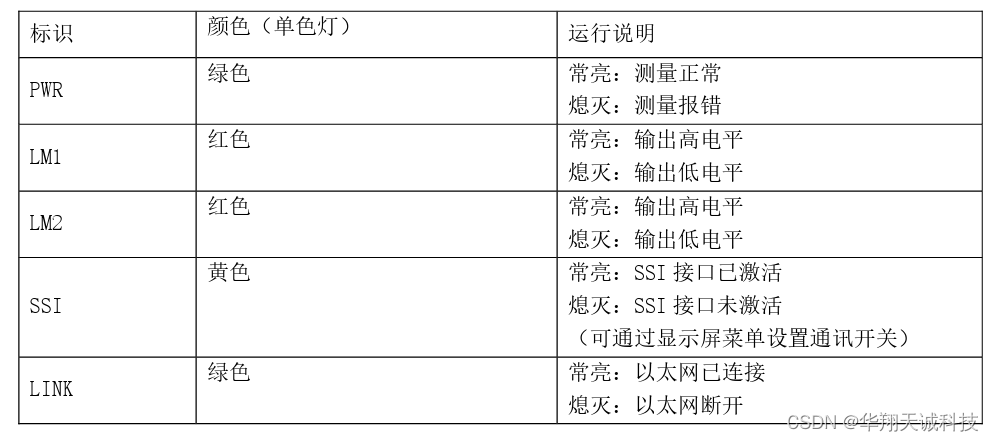

三、指示灯说明

四、显示屏操作说明

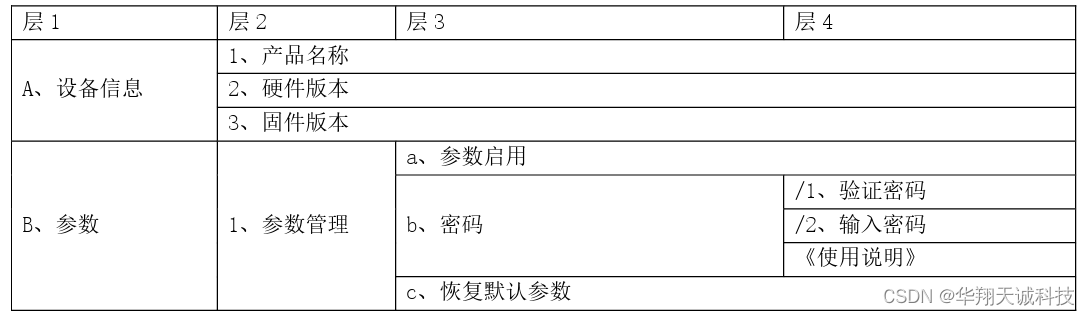

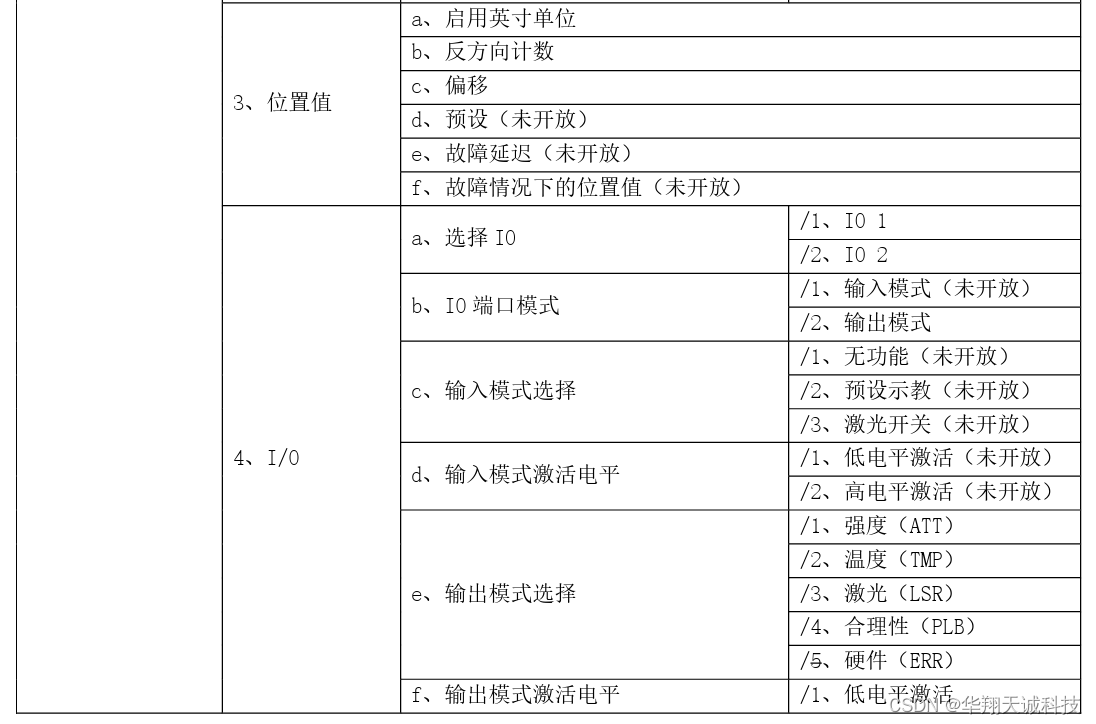

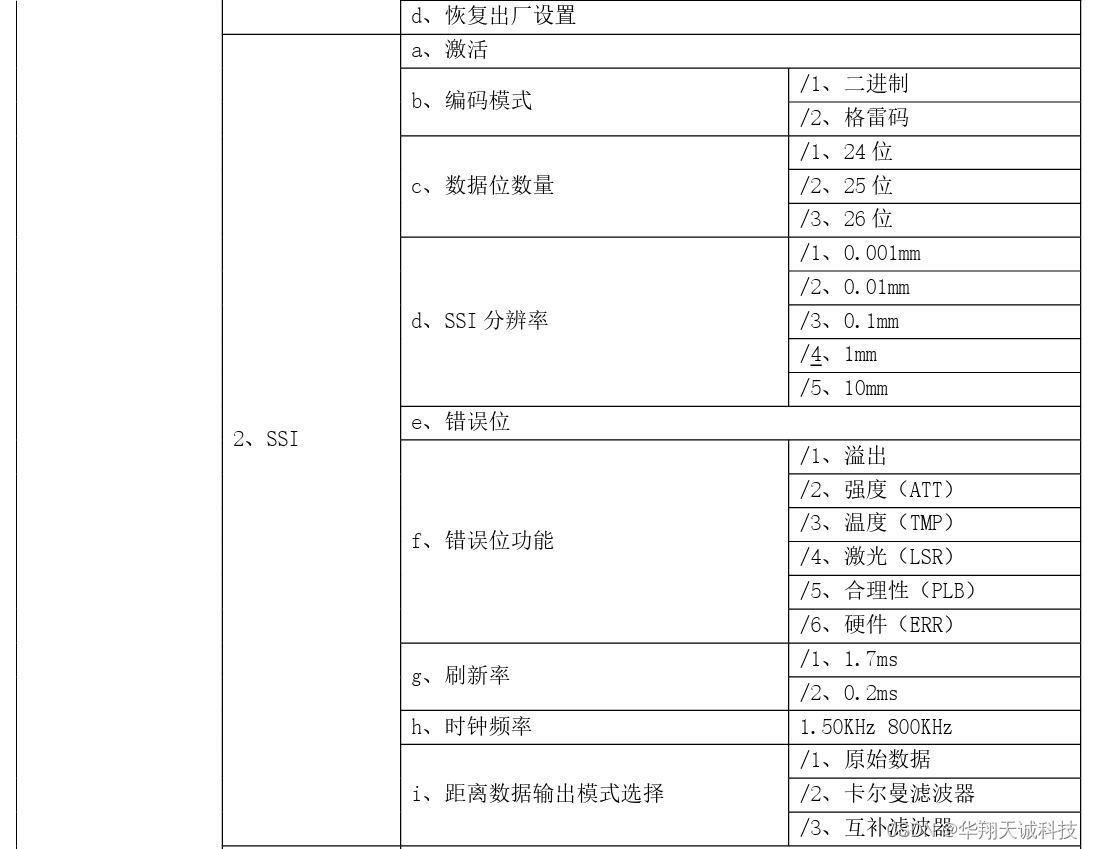

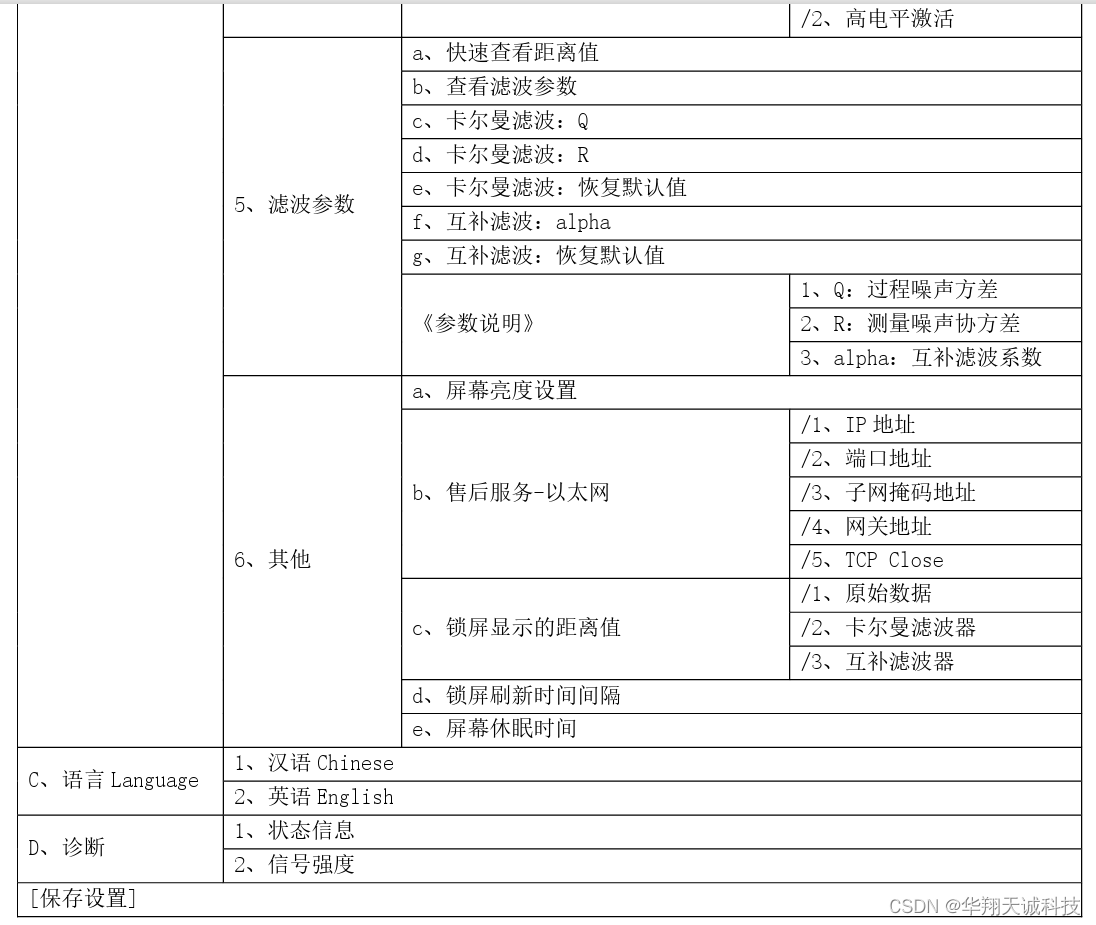

1、 菜单总览

2、子菜单默认设置

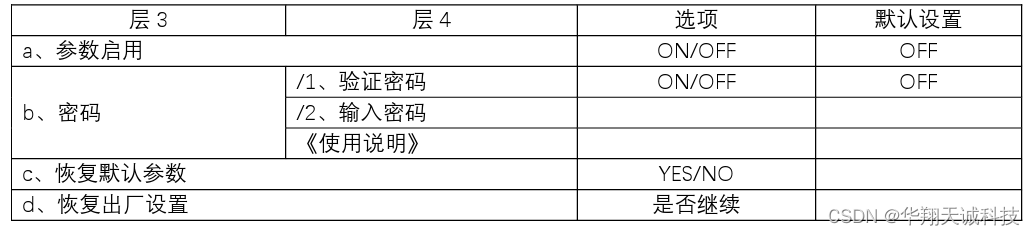

2.1、参数管理

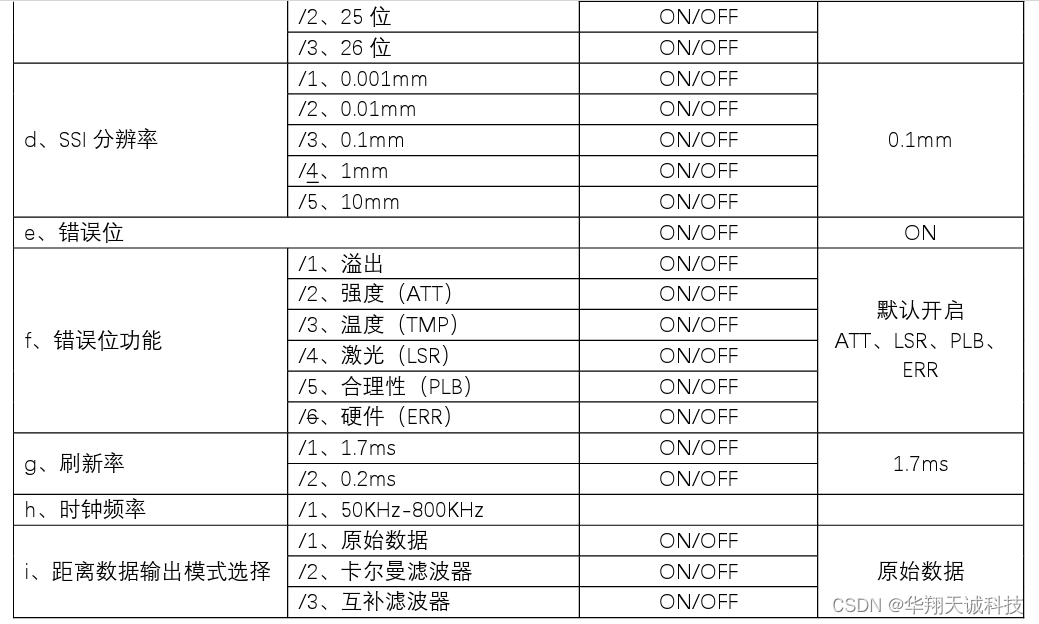

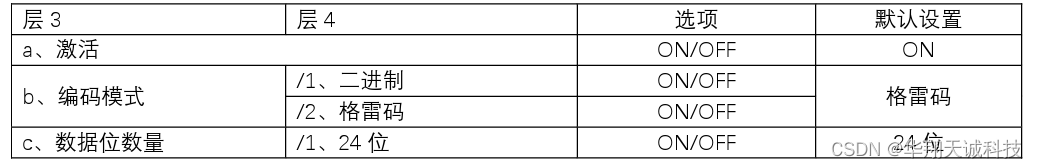

2.2、SSI

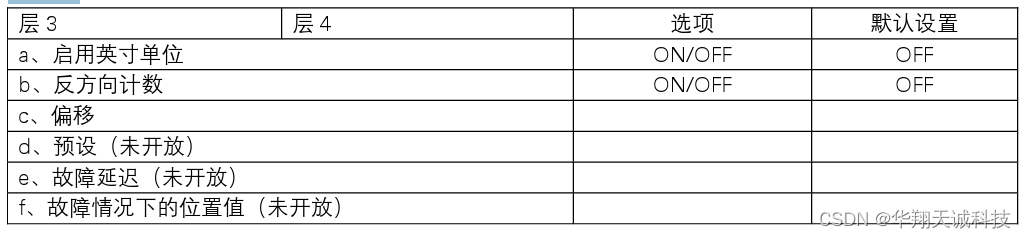

2.3、位置值

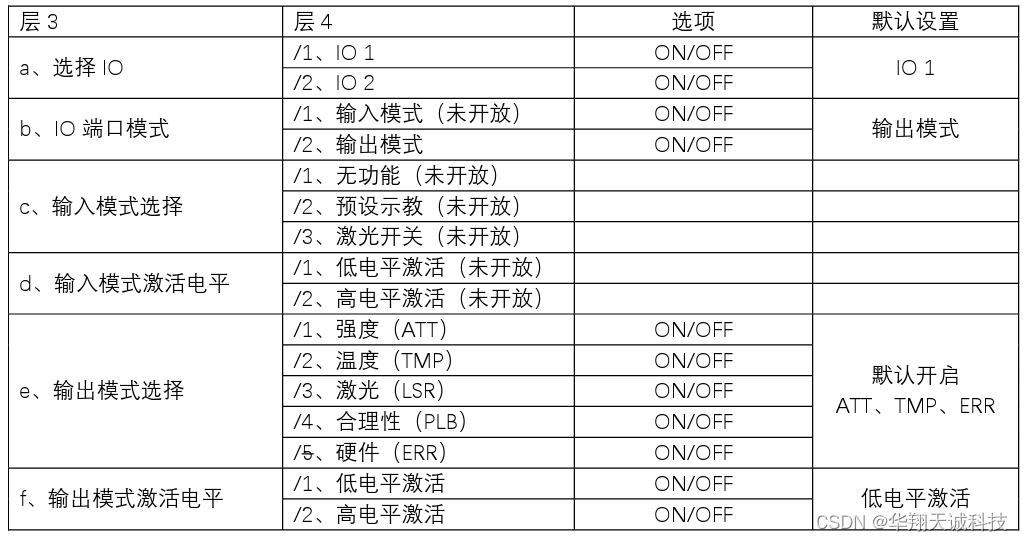

2.4、I/O

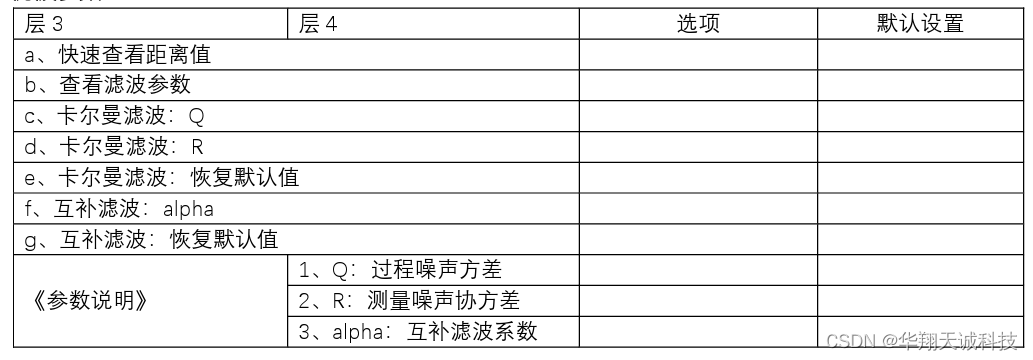

2.5、滤波参数

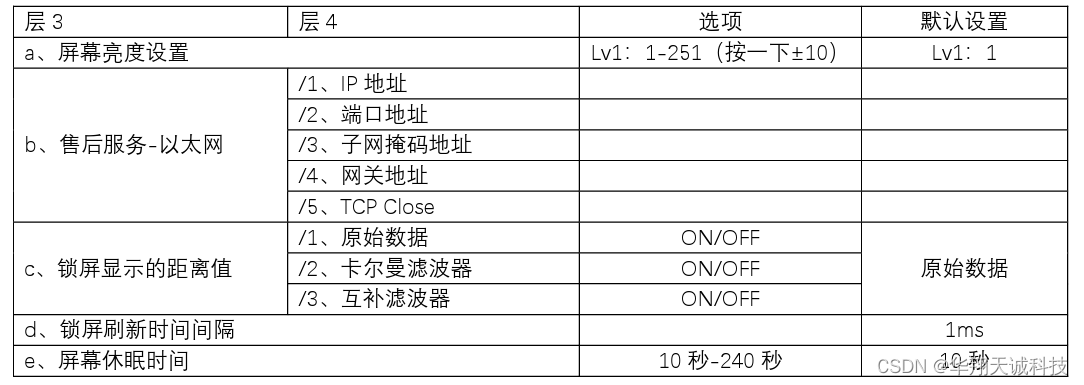

2.6、其他

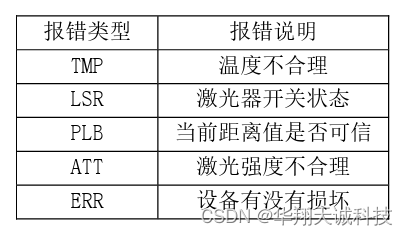

3、锁屏界面报错说明

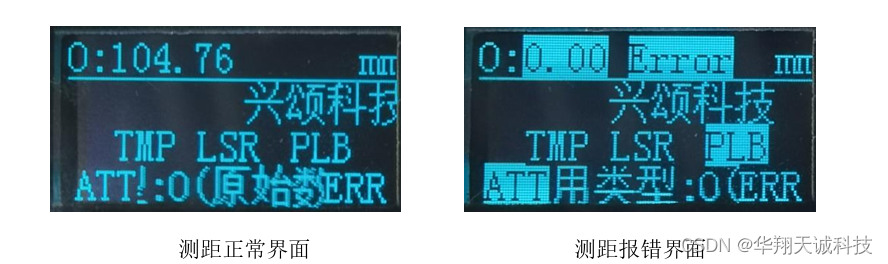

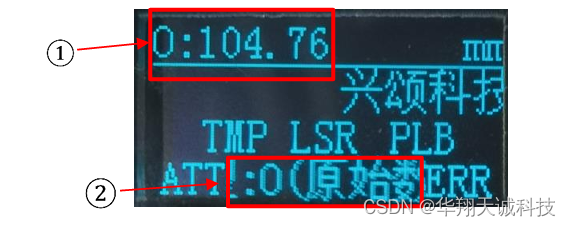

3.1、位置信息和报错信息会时刻显示在设备锁屏界面上；

注：蓝色填充底色为报错项；

3.2、PLB 和ERR 的报错类型，请参考上位机说明；

①：单独选择显示哪种距离，默认显示原始数据值，即上图所示 O：104.76； 菜单设置：B、参数→6、其他→c、锁屏显示的距离值。

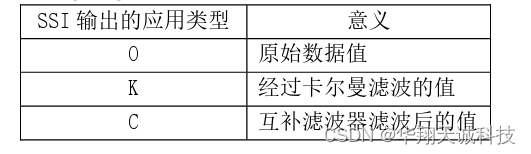

②：代表SSI发的哪种数据，默认输出原始数据值； 菜单设置：B、参数→2、SSI→i、距离数据输出模式选择。

注：①和②是分别独立的。

4、参数设置

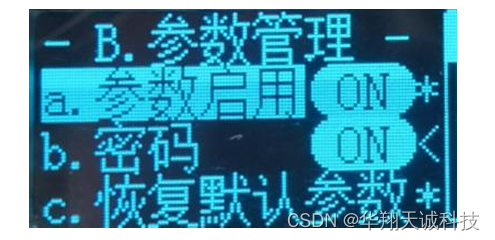

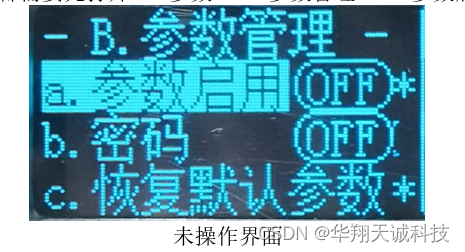

4.1、 菜单所有的功能开关，都需要先打开B、参数→1、参数管理→a、参数启用；

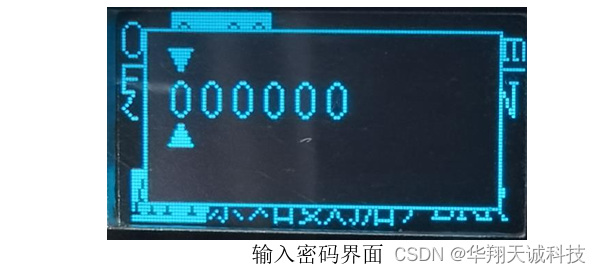

4.2、“参数启用”前需要B、参数→1、参数管理→b、密码→/2、输入密码→/1、验证密码；

注：需要先按确定键选中数字位，再按上下按键选择数字，再次点击确定键退出选中状态；密码输入 结束后按返回键即可。默认正确密码为：100000。

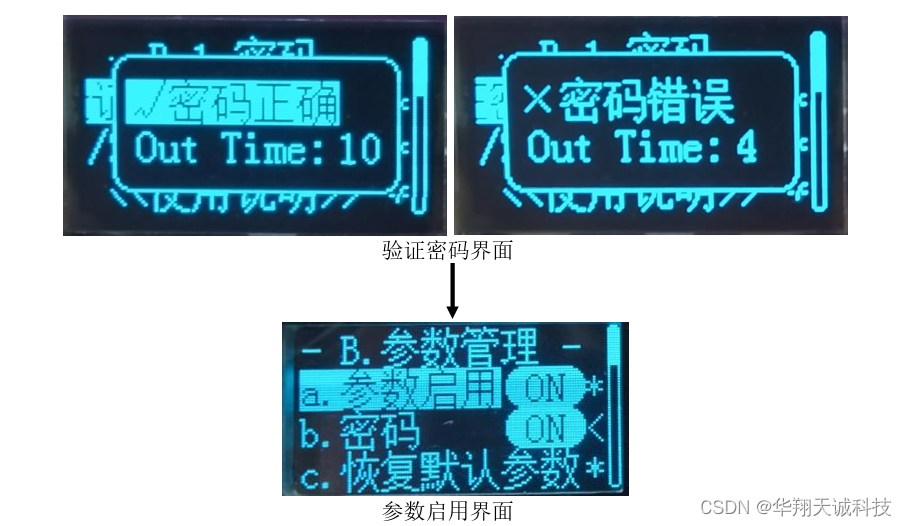

4.3、 输入密码后需要验证密码：2、输入密码→/1、验证密码；

注：每次验证密码都会清空密码，再次验证需要重新输入密码；

4.4、完成上述步骤即可进行设备参数设置；

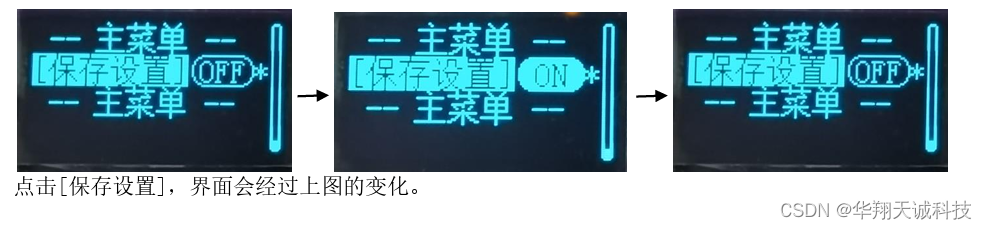

4.5、 其他参数设置完成后，需要回到一级菜单界面，点击[保存设置]，已完成的参数设置才不会断电 丢失；
