通信线路的勘察与设计

课程名称:电信工程实施
实验项目(课题):通信线路的勘察与设计

目录

地点：D5、D6宿舍楼实训目的:1.了解勘察设计的基本流程2.了解通信线路工程施工的方式3.了解通信线路工程施工要求4.掌握通信线路勘察设计实训操作器材:手机，相机，CAD

一、实训内容：

6. 通信线路勘察分析

7.通信线路设计分析

8.安全性

​编辑二、勘察的主要任务和原则

1.确定线路路由

​编辑2.确定光缆线路的终端站及中转站

3.拟定各方案光缆的型号和规格

4. 对外联系

三、操作步骤

1、必备工具：具有GPS定位和指南针的手机，出发前已做好校验。手机测距仪记录本和笔；

2.现场勘察与设计

 3.通信线路的勘察

（1）勘察：到的手孔井

（2）勘察：引上管道

（3）勘察：光缆敷设架空吊线

（4）.勘察：弱电房

4.通信线路的设计

（2）光缆架空敷设的设计

（3）光缆管道线路设计

（4）通信管道施工设计

 五、实训总结

---

一、实训内容：

1.通信线路的介绍

通信线路指的是有线通信中将电磁信号从一个位置传递至另一个位置,传输距离较远.体现的是传输介质的运行功能。通信线路可分为电缆和光缆这两种,不同光缆的类型不同,要想快速提高其运作能力,就要采取措施以提高信号传输的稳定性为目标,提高光缆的抗干扰能力。

2.通信线路勘察的工作内容

勘察人员及时了解通信线路勘察任务,明确个人的工作任务,确定勘察路线,便于有计划的开展通信线路勘察工作。了解基站、线路材料等内容,通常情况下,架空线路勘察环节,需以共享共建协议作为参考,对架空线路进行科学设计。加强线路标注管理,勘察人员及时作出标记,及时明确电线杆位置、数量、间距等具体信息,便于根据具体情况新建杆路。坚持安全为主的根本思想,采用合理方式勘察线路,根据现场情况,明确线路运作方式,对于需要新建杆路的情况,及时做好登记,并将其情况报告给管理人员,准备好各项材料,便于后期维护。

3.勘察工作的具体进展

根据城镇道路现状,确定线路运行路径,合理规划河流、隧道、桥梁等区域的通信线路,对隧道旁和河流旁的通信线路及时标注出来,确定线路运行中需要占用的道路。根据终端站点信息,绘制中转站、终端站等的平面图,管理人员及时规定线路走向[3]。确定配置方案,掌握线路规划方案,利用无人机对勘查工作进行实时跟踪,采取沿途调查法明确线路运行对供电的基本需求,明确光缆型号、线路材料。加强地形地貌、环境条件预测,根据地区自然环境确定线路敷设的具体思路,掌握基本的线路敷设思路。勘察人员与管理人员加强技术沟通,认真做好技术交流,比如对于线路运行方式、敷设方法、沿途交通状态等情况,及时分析线路敷设方案改进的必要性,便于形成完善的线路敷设方式。勘察人员与地区供电公司、水利公司加强交流,注重区域线路保护,便于提高勘察过程的安全性。



4.明确设计任务

要确保设计计划的完善性,要求勘察人员加强专业知识吸收,考虑方案的合理性与可行性,掌握个人工作任务。合理利用各种材料、资源,按照管理工作要求,适量投入相应资源,避免资源投入量过多造成浪费,根据预期目标,让线路的运行更为可靠和安全[5]。将线路 损坏率控制在一定范围内,结合工程造价,加强勘察阶段的成本管理,设计环节将多种方案进行对比,最终选定一种可行性更强、 安全性

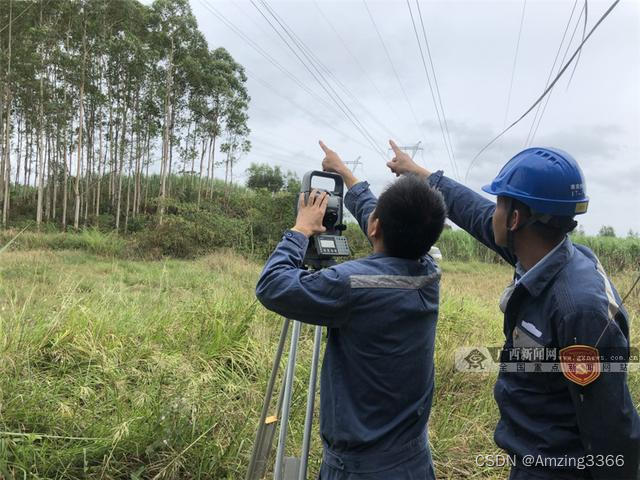

5.通信线路工程测量阶段

测量前准备

（1）人员配备：根据测量规模和难度，配备相应人员，并明确人员分工，定制日程进度。

（2）工具配备：根据工程类别和测量方法的需要，配备需要的测量工具。常用的工具有：红白大旗（及附件）、经纬仪、标尺、绳尺、

皮尺、砍刀、指南针、望远镜、榔头、手锯、手水准仪、雨伞、测距仪、绘图用品、工具袋。另外还应准备标桩、红黑漆等辅助材料。

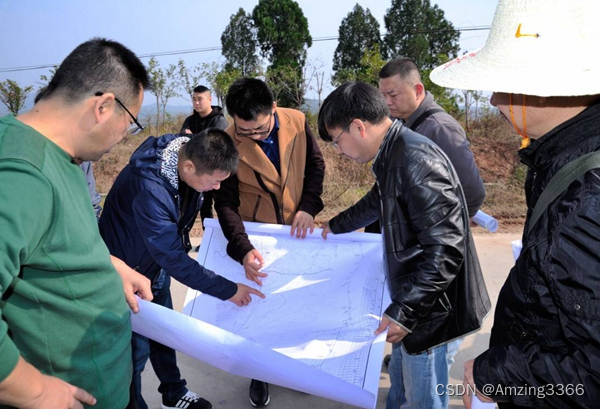

整理图纸

（3）检查各项测绘图纸。2、整理登记资料、测防资料和对外调查联系工作记录。3、统计光缆长度，各种工作量。资料整理完毕后，测量组应进行全面系统的总结，对路由与各项防护加固措施作重点的论述。

6. 通信线路勘察分析

加强对通信线路的勘察， 就要能在一些基础性的内容上加强重视， 对光缆线路路由的选择要充分重视， 选定线路和沿线城镇以及公路、 铁路等地形相对的位置， 在特殊地段的具体位置的选定上加强重视等。 要能配合通信以及土建专业人员的工作， 结合实际工作任务的要求来对通信光缆的进线以及走向位置加以商定 拟定各阶段的光缆型号以及规格， 要能结合地形地貌等自然条件进行拟定线路敷设方式， 通过对各地段对光缆型号和规格进行有效确定。 还要能够在定期的维护以及对外联系方面进行加强， 使得出现问题能及时性的解决。

7.通信线路设计分析

对通信线路的设计方面要能明确化， 为能对通信线路设计的方案可行性以及科学性得以保障， 就要能够在设计的要求上加以明确化。 在进行线路的设计过程中， 要严的对贯彻国家基本建设方针以及通信技术经济政策， 在对资源的利用方面要能充分化的呈现。 在进行通信线路的设计过程中， 也要能够在预期目标方面详细的考虑， 对预期的通信功能以及质量要能尽量的实现

8.安全性

 在对通信线路的设计过程中， 也要在安全性方面加以保障， 并要在经济性当面加以重视。 在对通信线路的设计过程中， 设计的方案也要进行反复的对比， 通过对多种设计方案进行拟定，每个方案的切入点以及目的都有着不同， 每个方案也都有着其自 身的优劣势， 所以对设计方案的反复比对就比较重要，这样能在方案的选择上科学化。 遵循着相应的设计要求， 就能对预期的目标得以有效实现。 在对通信线路进行设计的流程方面要严格的遵循， 先要能够实施立项， 然后进行复，最后实施设计。 现场勘察的的工作实施要重视， 这是对现场资料获得的重要保障。 要将勘察的情况进行结合实际绘制成施工的图纸，
