智慧交通发展下的路口多维度指标体系研究

伴随“智慧城市”和“智慧交通”蓬勃发展，各大城市均在交通感知端，通过增加摄像头、信号灯、线圈等设备，不断补全城市道路交通的感知盲点，或者将现有模拟、标清摄像头升级到高清摄像头，强化感知能力；作为城市道路交通网重要节点的路口，其所负载的设施设备，关联的交通数据也越来越多，如何顺应时代的要求，实现路口的智慧化成为了一个重要的研究课题。

本文从路口范围出发，通过分析路口表达维度，实现路口的数字化表达思路；进而通过设计数字路口体系，组建路口多维度指标体系，从而推动路口由物理实体向数字体转变，为最终实现智慧路口提供一个参考的途径。

1、路口范围定义

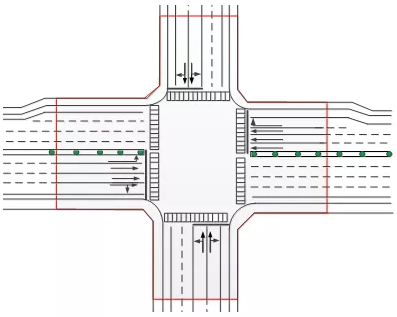

基于不同文献对平面交叉口的覆盖范围规定与研究，本文将城市道路交通中的路口范围定义为构成该路口各条道路的相交部分及其进口机动车导向车道线为实线处的垂直线所围成的区域，如图1中红色实线所围成区域。

图1 城市交通道路网路口范围示意图

该路口范围内不同行驶方向的车辆已经完成车道变更，车流趋于稳定，并且能够覆盖非机动车以及行人通行区域；基本上能够涵盖路口相关的设施设备等。

2、路口多维度指标体系

2.1 路口刻画维度分析

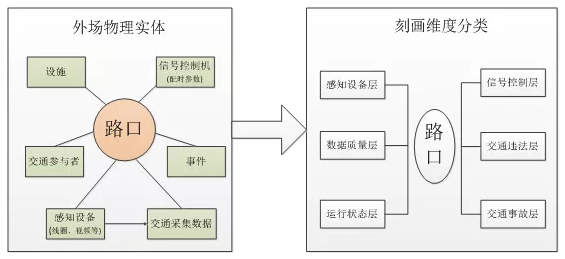

路口及与之相关联的对象如图2所示，有设施、交通参与者、感知设备以及采集的交通数据、信号控制机、事件等等对象。类似于人体由九大系统组成，即运动系统、消化系统、呼吸系统、泌尿系统、生殖系统、内分泌系统、免疫系统、神经系统和循环系统，本文暂将路口划分为感知设备层、数据质量层、运行状态层、信号控制层、交通违法层与交通事故层6个维度，以此来刻画路口。

特别注意：部分采集设备可能不在1中划分的路口范围内，但采集的数据是与路口相关的，因此从逻辑归属上讲，也包含在路口范围内。

图2物理实体路口维度划分

2.2 数字路口体系

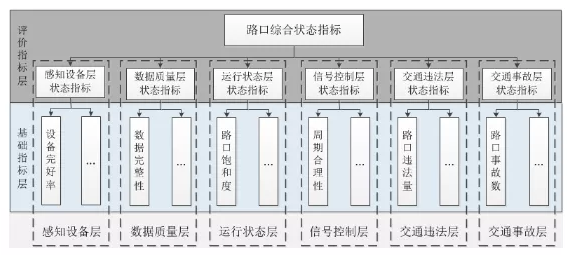

基于2.1中对路口刻画维度的划分，本小节设计了数字路口体系，如图3所示，形成了“6-2-1”总格局体系，其中，“6”是指感知设备层指标、数据质量层指标、运行状态层指标、信号控制层指标、交通违法层指标、交通事故层指标6个维度指标层，“2”是指基础指标层和评价指标层，“1”是指一个路口综合状态指标。

图3 数字路口体系示意图

2.3 路口多维度指标体系

根据2.2中数字路口体系以及文献分析，选取各维度的指标组建与数字路口体系相符的路口多维度指标体系。

（1）感知设备层指标

该层指标主要用以反映路口的交通数据采集水平，即交通流采集设备数量、设备覆盖车道、设备质量等状况；设备种类可以是线圈、雷达、视频等采集设备。

1）感知设备数

是指路口布设采集交通流参数的设备数量。

2）设备完好率

是指设备运行状态良好的数量与感知设备数的比值。

3）覆盖车道数

是指感知设备所能采集交通流的车道数量。

4）有效覆盖车道数

是指完好状态的采集设备所能采集交通流的车道数量。

5）感知设备层状态指数

是指有效覆盖车道数与路口总车道数之比。该指标用于评价路口交通参数采集水平，数值越大说明水平越高。

（2）数据质量层

该层指标主要用于反映路口感知设备所采数据的质量状况，为是否能支持路口流量统计等应用提供判别依据。

1）完整性

是指单车道采集数据在数量上缺失程度，例如针对scats系统可定义为有数据的时长占全天时长的比值。

2）有效性

是指单车道采集到的数据在合理性上的达标程度，例如针对scats可定义为合理数据时长占全天时长的比值。

3）实时性

是指采集数据时间与数据入库时间之间的差值。

4）数据质量层状态指数

采集数据满足完整性、有效性、实时性的车道数占路口总车道数的比值。该指标用于评价路口所采集数据质量好坏程度，数值越大，则该路口的采集数据质量就越好。其中，根据具体要求设置完整性、有效性和实时性的阈值要求。

（3）运行状态层

主要用以反映路口的交通流量、通行能力以及运行效率等情况。

1）路口通行能力

是指路口所有进口道通行能力之和。

2）路口交通量

是指单位时间段内通过路口各进口道的车辆数之和。

3）路口饱和度

是指路口的交通负荷程度的指标，等于路口各进口道饱和度的流量加权值。

4）路口延误

是指由于道路与环境条件、交通干扰以及交通管理与控制等驾驶员无法控制的因素所引起的行程时间损失，单位秒/辆。

5）路口拥堵指数

是指为拥堵周期时长占总周期时长的比例，单位%，取值1~100之间。

6）运行状态层状态指数

是指路口非拥堵周期时长占总周期时长的比例，取值1~100之间。该指标数值越高，则该路口的运行状态就越好。

（4）信号控制层

单个路口的信号配时参数有：周期时长和绿信比，为反应路口信号配时的合理性，现针对周期过长问题、周期饱和度不匹配问题、绿信比不匹配问题3类问题设计3个相关指数，用以反映路口信号配时是否合理。

1）周期时长过长累计时长

是指一天内满足周期时长>周期时长阈值的时长累计之和，单位h。

2）周期饱和度不匹配累计时长

是指一天内周期饱和度不匹配的时间累计值，单位h 。

3）绿信比不匹配累计时长

是指一天内绿信比不匹配的时间累计值，单位h 。

4）信号控制层状态指数

是指一天内不存在周期过长、周期饱和度不匹配、绿信比比匹配的周期个数与当天总周期个数的比值。该指标用于评价信号路口的信号控制参数的合理性，数值越高，则该路口的运行状态越好。

（5）交通违法层

该指标层主要反映路口通行秩序情况，不仅包括逆行、闯红灯等机动车违法，也包括非机动车、行人路口内横穿乱跑、闯灯越线等违法。现粗略地将违法行为分为机动车违法、非机动车违法及行人违法三种类型。

1）机动车违法量

该指标是指机动车在路口违反交通信号、不按指定车道行驶等违法数量。

2）非机动车违法量

该指标是指非机动车在路口违反交通信号等违法数量。

3）行人违法量

该指标是指行人在路口违反交通信号等违法数量。

4）路口综合违法量

该指标用于综合评价机动车、非机动车和行人的违法数量。

5）交通违法层状态指数

该指数用于评价路口交通参与者遵守秩序的程度，数值越大说明该路口的交通参与者遵守秩序程度越高，违法率越低。

（6）交通事故层

该指标层主要反映路口安全情况，现粗略地将事故类型分为机动车事故、非机动车事故及行人事故三种类型。

1）机动车事故量

该指标是指在路口处发生的认定原因为机动车的事故数量。

2）非机动车事故量

该指标是指在路口处发生的认定原因为非机动车的事故数量。

3）行人事故量

该指标是指在路口处发生的认定原因为行人的事故数量。

4）路口综合事故量

该指标是综合考虑机动车、非机动车和行人的事故数量。

5）交通事故层状态指数

该指数用于评价路口的交通安全程度，数值越高，说明该路口越安全，交通参与者发生事故率越低。

（7）路口综合状态指数

该指标基于上述6个维度的状态指数，综合考察路口状态；指标越低，说明该路口的优化空间较大，表明感知设备层、数据质量层、运行状态层、信号控制层、交通违法、交通事故层某一个或几个存在短板，可进一步聚焦路口短板，提升路口综合状态。

特别说明，本节主要说明路口多维度指标体系的构建思路，具体指标的选取可根据情况合理添加删除，以及深入细化。

3、智慧路口

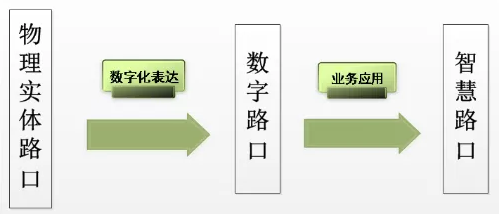

路口所负载的设施设备，关联的交通数据也越来越多，通过建立路口多维度指标体系，构建数字路口；进而结合交警部门的业务应用，有效对路口关联数据进行有效管理和组织，从海量的交通数据中获取“智慧”，实现路口智慧化，如图4所示，从而有效服务交警客户当前交通拥堵治理、违法治理等业务，在实现路口智慧化的同时，促进交通管理向智能化快速发展。
