程序流程图的画法

1、程序流程图的作用

    程序流程图的作用程序流程图的作用程序流程图的作用 程序流程图是人们对解决问题的方法、思路或算法的一种描述。

    流程图的优点：

       （a）采用简单规范的符号，画法简单；

       （b）结构清晰，逻辑性强；

       （c）便于描述，容易理解。

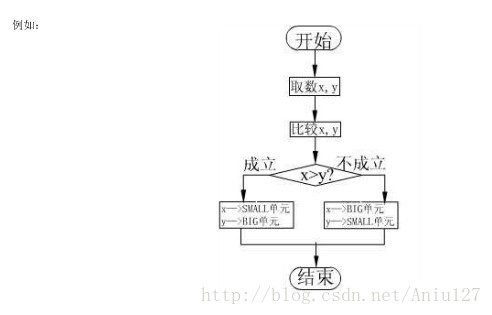

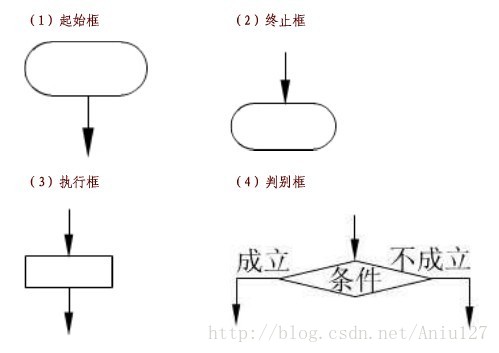

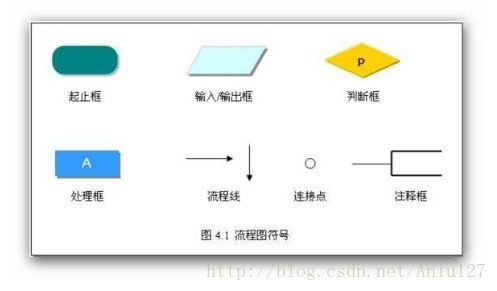

2、流程图采用的符号

三种循环的流程图画法：

      C语言编程中常用的三种循环为for（；；），while  和 do-while。

 1.  for循环

          for循环形式： for（表达式1；表达式2；表达式3）

          流程图：

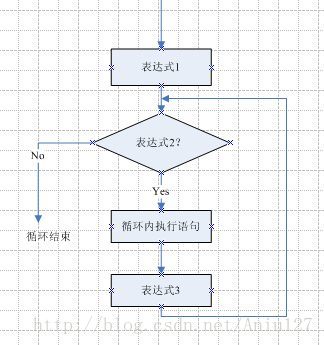

      图1 for循环流程图



 2.  while循环

           while循环形式：

           while（判断条件）

           {

                 执行语句；

           }

    流程图：

        图2 while循环流程图



      3. do-while循环

         do{

             执行语句；

         }while（条件判断）

           do-while循环流程图：
