梦幻雪花由30颗LED打造，分为17个独立的部分，由Arduino Nano控制。每组LED都可以用PWM调校，这样就可以创作出梦幻视觉效果。
在这里插入图片描述

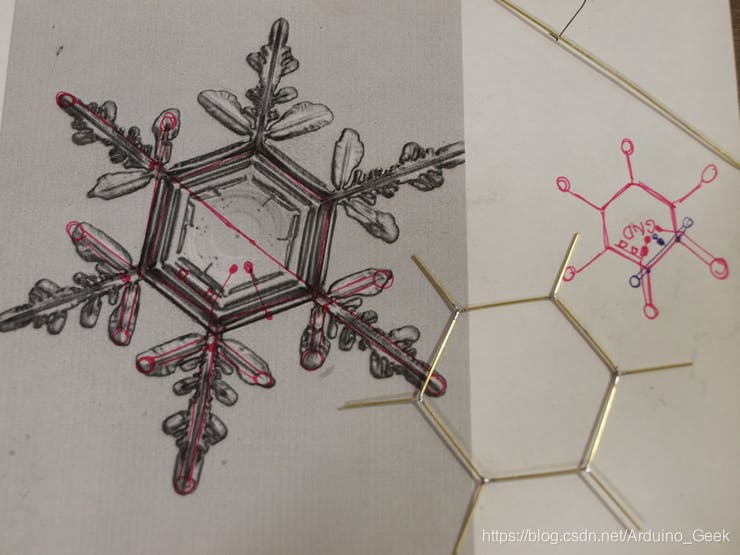

首先打印一个漂亮而简单的雪花，记住要让它可以容纳Arduino Nano。

支撑结构也用于走线，由0.8mm黄铜棒与锡焊接而成。我总共使用了2米的黄铜棒。这是对你的耐心和技巧的一次考验。

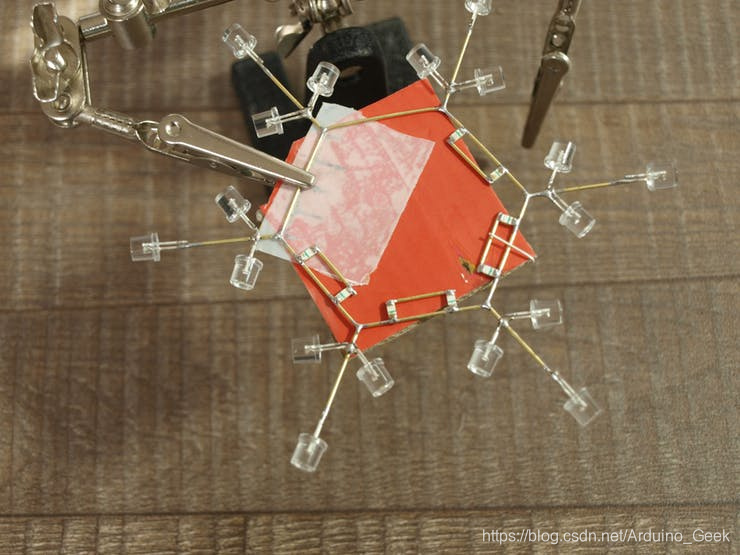

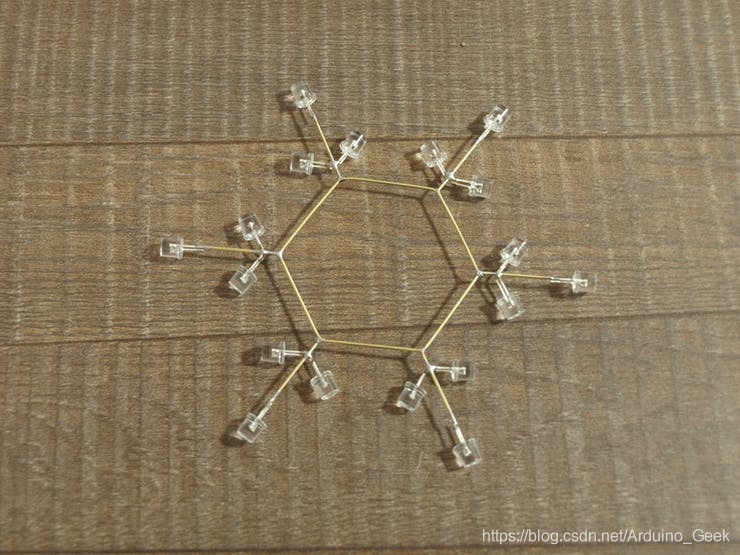

首先，我通过弯曲一根黄铜棒并将两端焊接在一起来构建一个核心六边形。通过在六边形的顶部添加另外伸出6个黄铜棒，接地线完成，现在需要将LED的所有阴极引线焊接到其上以产生雪花图案。棘手的部分是添加贴片LED，不妨使用纸板和双面胶带制作的夹具。
在这里插入图片描述

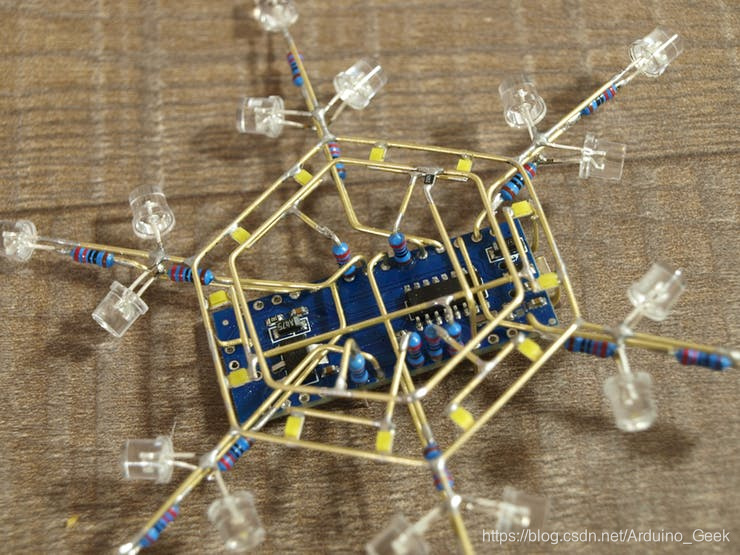

接下来是在核心结构下加入Arduino Nano，在其间要留出足够的空间以满足3层黄铜棒接线，这将连接微控制器引脚到所有LED阳极引线。这同样需要极大的耐心。你不仅需要避免电线之间的短路，还要添加限流电阻并使其看起来不错。
在这里插入图片描述
叶片LED分别连接到最近的Arduino输出引脚。分支LED按两个分组并连接到PWM引脚。核心LED也按两个分组并连接到其余引脚。Arduino NANO只有18个输出引脚，我需要一个引脚用于触摸传感器，这只留下17个引脚，因此两对核心LED连接在一起形成一组4个。我使用220Ω电阻将每个引脚流过的电流限制在8mA左右。这意味着总共240mA，这对ATmega328芯片来说有点高，但它可以工作——安全最大值据说是200mA。

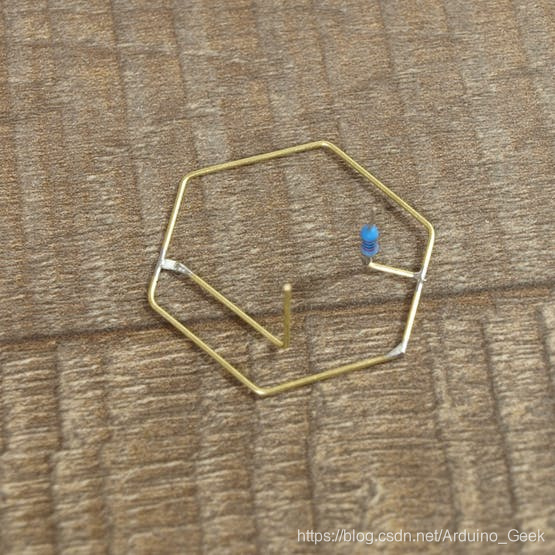

为了能够与雪花相互作用，我添加了另一个黄铜棒来制作电容式触摸传感器。
在这里插入图片描述
在焊接之前不要忘记随时检查所有二极管，如果开路或者反极性连接会很难更换它。

原理图
