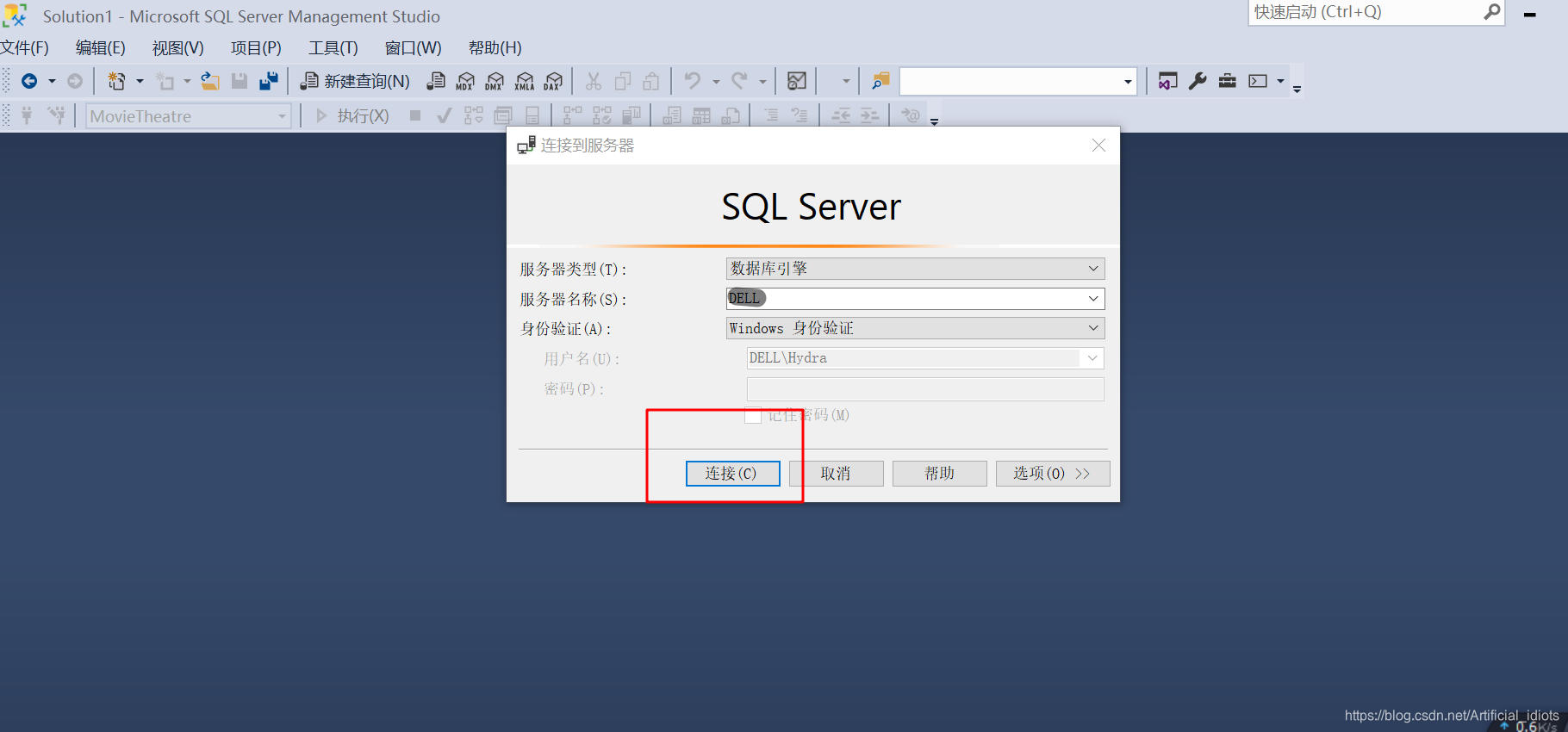

1.打开SSMS，连接SQL Server:

在这里插入图片描述

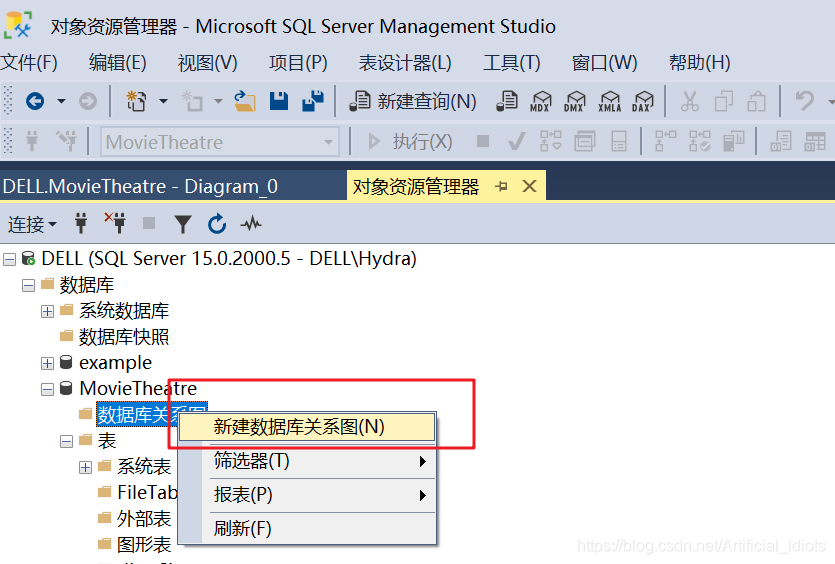

2.选择要创建ER的数据库，选择 数据关系图，鼠标右键点击选择新建数据库关系图：

在这里插入图片描述

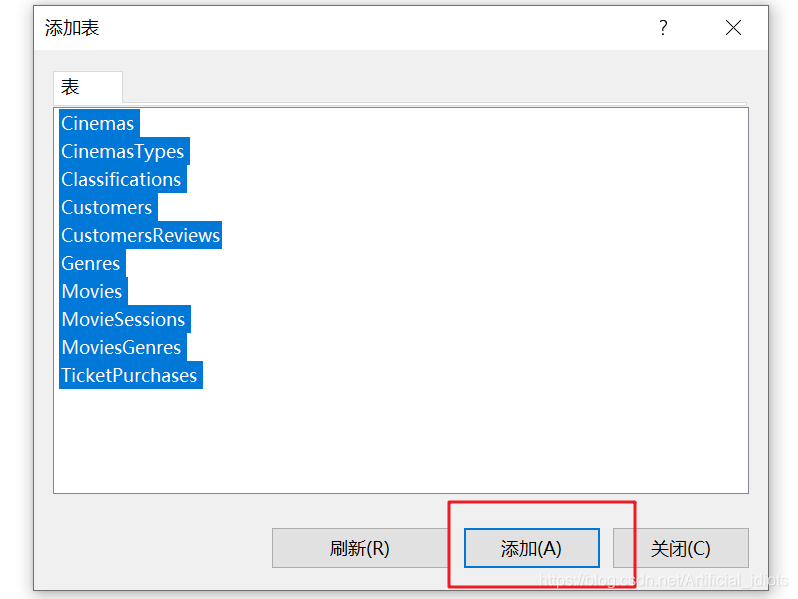

3.选择要在ER图中包含的表格，按“ctrl”或“shift”按钮并选择表格来选择多个表格；

在这里插入图片描述

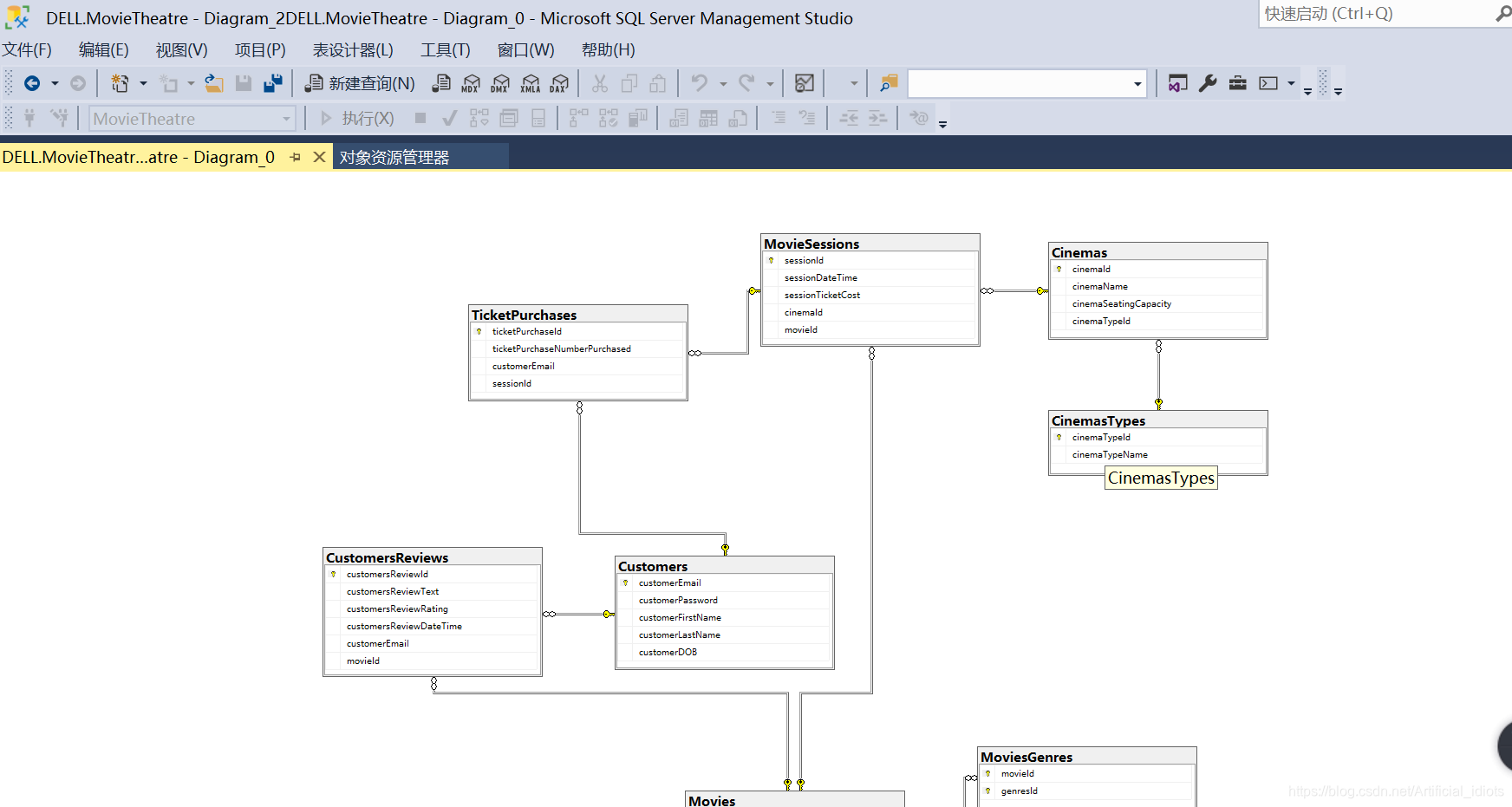

4.点击添加，这样就建好啦！

在这里插入图片描述

5.如果需要更加原始的数据库设计原始ER图，如下图

可以使用power designer，microsoft visio, 亿图等软件画ER图；
如果不想找资源、下载软件，也可以使用这个在线画图网站，可以画ER图，简单、方便，也很好用。
在线画图网站网址：https://www.freedgo.com/erd-index.html
不想复制粘贴的同学点此链接到在线画图网站
在这里插入图片描述
