SQL之ER图

E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体类型、属性和联系的方法，用来描述现实世界的概念模型。

它是描述现实世界关系概念模型的有效方法。是表示概念关系模型的一种方式。用“矩形框”表示实体型，矩形框内写明实体名称；用“椭圆图框”或圆角矩形表示实体的属性，并用“实心线段”将其与相应关系的“实体型”连接起来；

用”菱形框“表示实体型之间的联系成因，在菱形框内写明联系名，并用”实心线段“分别与有关实体型连接起来，同时在”实心线段“旁标上联系的类型（1:1,1:n或m:n）。

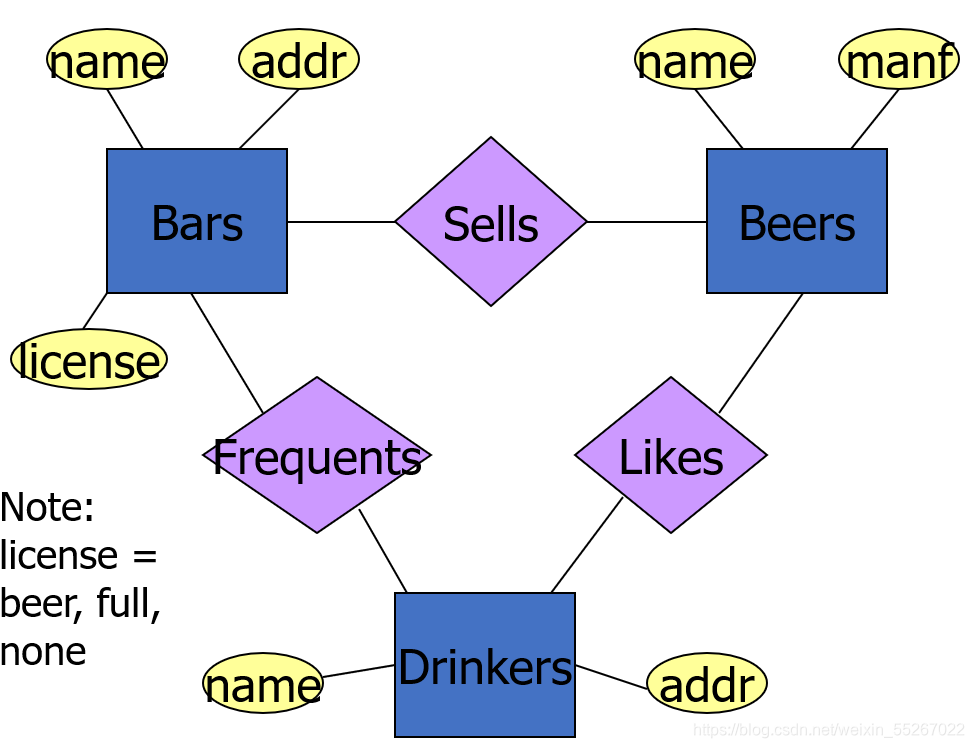

下图为一个E/R图

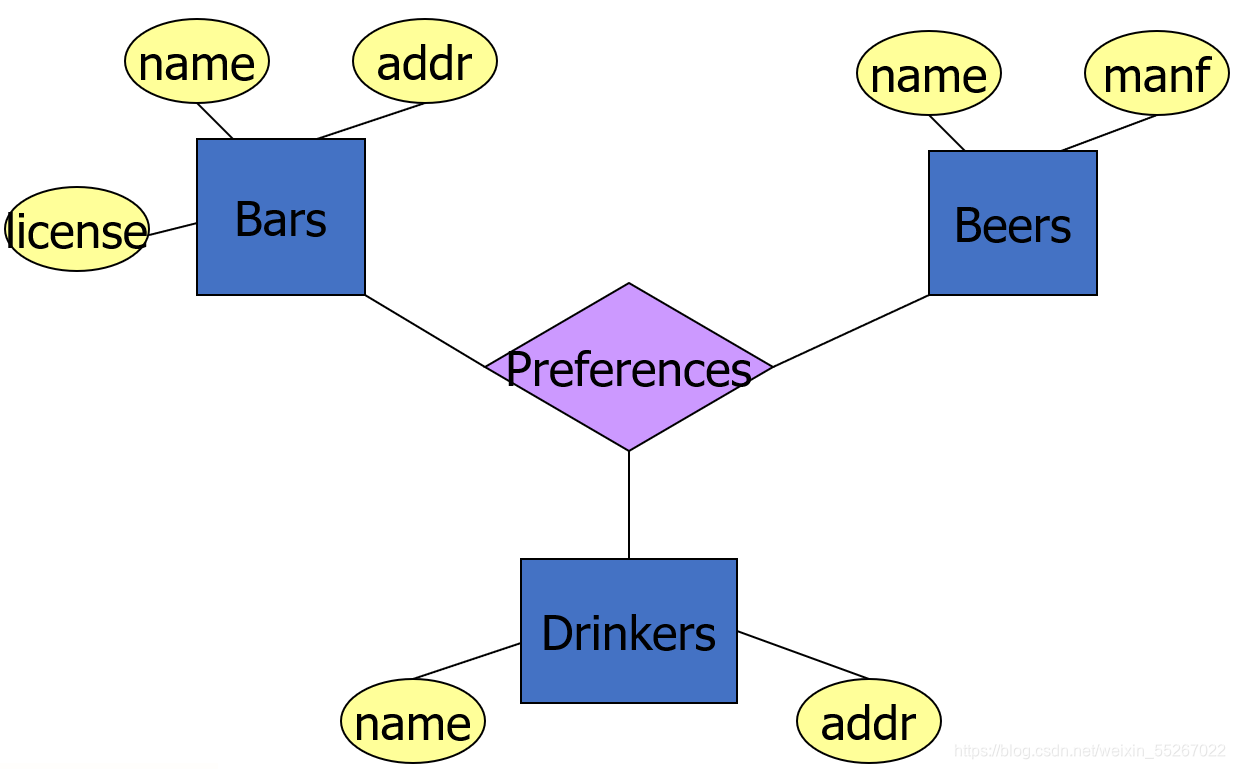

上图显示的关系都是2元关系，也可以有多元关系，下图为3元关系

多对多联系

用直线连接，如上上例所示，实体与实体之间有关系，连线都是直线，以likes为例，一个drinker可以喜欢很多的beer，一个beer也可以被很多的drinker喜欢。

多对一联系

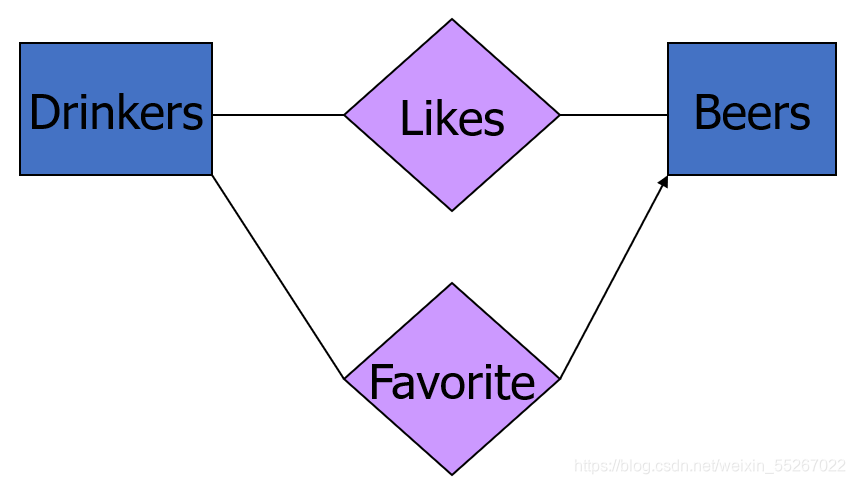

用箭头连接，如下图的favorite，每个drinker最喜欢的beer最多只能有一种，即0或1，而每一种beer可以是很多的drinker最喜欢的。注意箭头的方向！！！

一对一联系

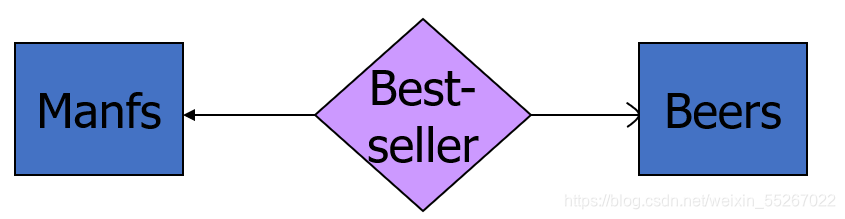

用圆箭头连接，如下图的best-seller，每个厂商有且只有一个销售最好的beer，而每个厂商有很多的beer，因此beer可能是best-seller，也可能不是。

角色

如上图，同样是drinker，但由于之间的关系为married，因此需要区分husband和wife。

子类

同面向对象的子类一样的意思。

如上图的Ales，是beers的一个字类，继承了bees的属性，同时多出了color这个属性。

弱实体集

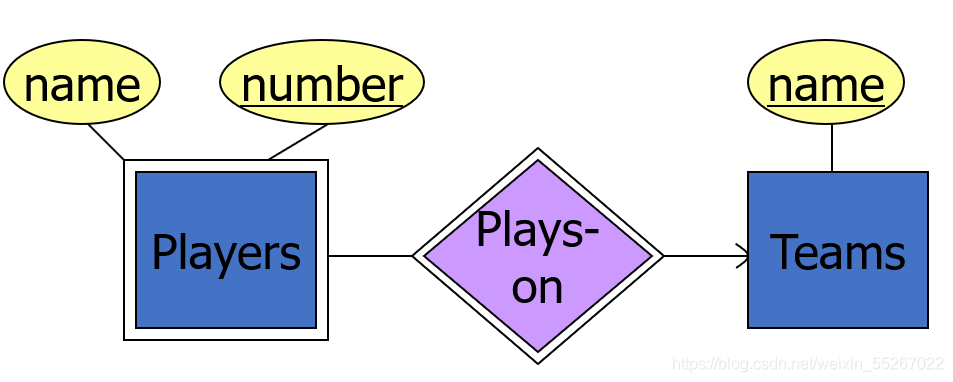

如上图players，即为一个弱实体集，即players中的主键number无法唯一确定，还需要加上teams的主键name才能够唯一确定，简单说，以NBA为例，一个号码加上一个球队名才能够唯一确定一名球员。注意弱实体集与其关联的实体之间的关系形状（如上图的plays-on）。

弱实体集的主要应用场景是，假设将drinkers(name, addr)和favorite(drinker, beer)进行合并成drinker1(name, addr, favBeer)，则如下图所示，addr重复了，即产生了冗余。

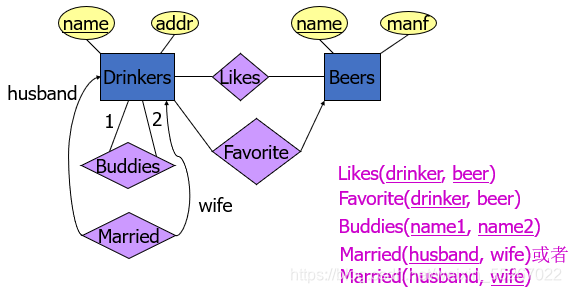

E/R图转换成关系

如上图右下角即为最终转换成的关系。

子类转换成关系

总共有三种方式（以下图为例）：

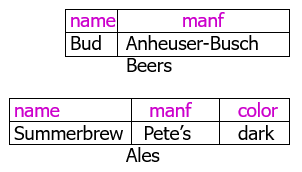

1.面向对象（Object-oriented）

即将beers和ales看成两个单独的实体，同时子类继承了父类的所有属性。

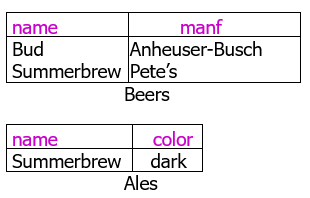

2.E/R图风格（E/R style）

即子类只继承了父类的主键，同时子类的数据在父类中也有

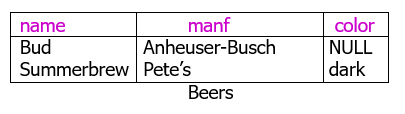

3.用NULL值代替（Use nulls）

即将子类合并到父类中，而缺失的数据用NULL代替。
