1.指令的执行过程

（1）一条指令的执行分为三个阶段

1.取址：

CPU将PC寄存器中的地址发送给内存，内存将其地址中对应的指令返回

到CPU中的指令寄存器（IR）

2.译码：

译码器对IR中的指令进行识别，将指令（机器码）解析成具体的运算

3.执行：

控制器控制运算器中对应的运算单元进行运算，运算结果写入寄存器

（2）每执行一条指令后PC的值会自动增加指向下一条指令

2. ARM处理器概述

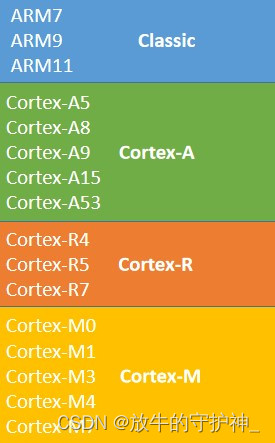

ARM产品系列
早先经典处理器	包括ARM7、ARM9、ARM11家族
Cortex-A系列	针对开放式操作系统的高性能处理器应用于智能手机、数字电视、智能本等高端运用
Cortex-R系列	针对实时系统、满足实时性的控制需求应于汽车制动系统、动力系统等
Cortex-M系列	为单片机驱动的系统提供了低成本优化方案应用于传统的微控制器市场、智能传感器、汽车周边等

3.ARM指令集

（1）指令集：处理器能识别的指令的集合称为指令集，不同架构的处理器指令集不同，指令集是处理器对开发者提供的接口

（2）大多数ARM处理器都支持两种指令集：

ARM指令集

所有指令（机器码）都占用32bit存储空间

代码灵活度高、简化了解码复杂度

执行ARM指令集时PC值每次自增4

Thumb指令集

所有指令（机器码）都占用16bit存储空间

代码密度高、节省存储空间

执行Thumb指令集时PC值每次自增2

4.ARM存储模型

（1）ARM采用32位架构，基本数据类型有以下三种

Byte（字节）	8bits
Halfword（半字）	16bits
Word（字）	32bits

（2）数据存储

Word型数据在内存的起始地址必须是4的整数倍

Halfword型数据在内存的起始地址必须是2的整数倍

注：即数据本身是多少位在内存存储时就应该多少位对齐，且ARM一般使用小端对齐

5. ARM工作模式

（1）ARM有8个基本的工作模式

User	非特权模式，一般在执行上层的应用程序时ARM处于该模式
FIQ	当一个高优先级中断产生后ARM将进入这种模式
IRQ	当一个低优先级中断产生后ARM将进入这种模式
SVC	当复位或执行软中断指令后ARM将进入这种模式
Abort	当产生存取异常时ARM将进入这种模式
Undef	当执行未定义的指令时ARM将进入这种模式
System	使用和User模式相同寄存器集的特权模式
Monitor	为了安全而扩展出的用于执行安全监控代码的模式

（2）工作模式的理解

不同模式拥有不同权限

不同模式执行不同代码

不同模式完成不同的功能

（3）ARM工作模式分类

按照权限	User为非特权模式（权限较低），其余模式均为特权模式（权限较高）
按照状态	FIQ、IRQ、SVC、Abort、Undef属于异常模式，即当处理器遇到异常后会进入对应的模式

6.ARM寄存器组织

（1）寄存器

概念	寄存器是处理器内部的存储器，没有地址

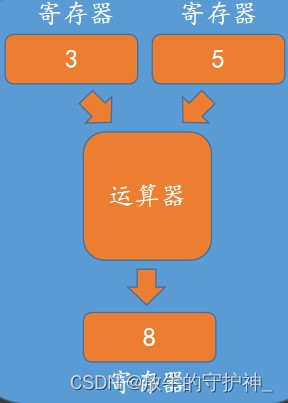

作用	一般用于暂时存放参与运算的数据和运算结果
分类	包括通用寄存器、专用寄存器、控制寄存器

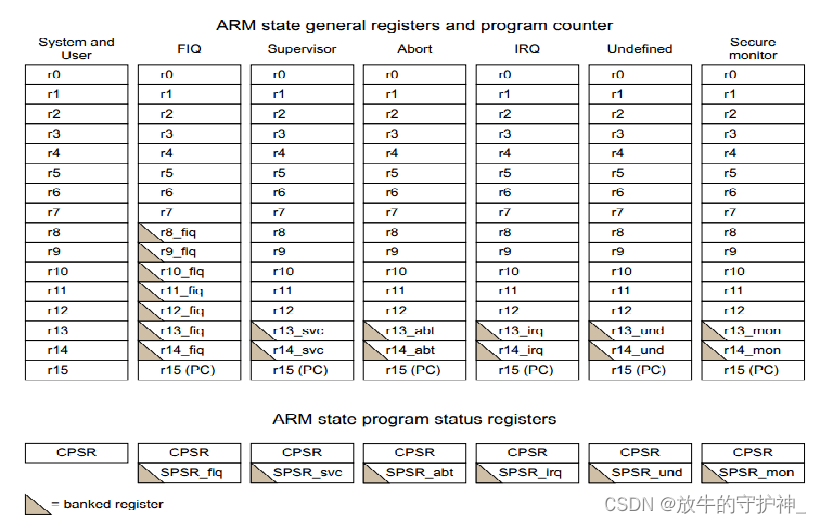

（2） ARM寄存器

在某个特定模式下只能使用当前模式下的寄存器，一个模式下特有的寄存器其他模式下不可使用

专用寄存器
R15(PC,Program Counter)	程序计数器，用于存储当前取址指令的地址
R14(LR,Link Register)	链接寄存器，一般有以下两种用途： > 执行跳转指令(BL/BLX)时，LR会自动保存跳转指令下一条指令的地址，程序需要返回时将LR的值复制到PC即可实现 > 产生异常时，对应异常模式下的LR会自动保存被异常打断的指令的下一条指令的地址，异常处理结束后将LR的值复制到PC可实现程序返回
R13(SP,Stack Pointer)	栈指针，用于存储当前模式下的栈顶地址
CPSR(Current Program Status Register)	当前程序状态寄存器

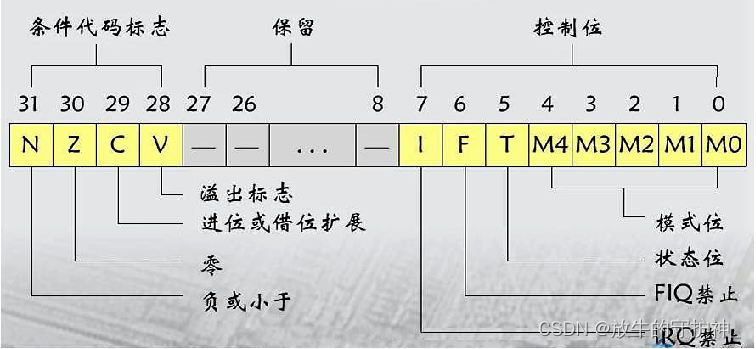

（3）CPSR寄存器

CPSR寄存器分为四个域，[31:24]为条件域用F表示、[23:16]为状态域用S表示、[15:8]为预留域用X表示、[8:0]为控制域用C表示

Bit[4:0]	[10000]User [10001]FIQ [10010]IRQ [10011]SVC [10111]Abort [11011]Undef [11111]System [10110]Monitor
Bit[5]	[0]ARM状态 [1]Thumb状态
Bit[6]	[0]开启FIQ [1]禁止FIQ
Bit[7]	[0]开启IRQ [1]禁止IRQ
Bit[28]	> 当运算器中进行加法运算且产生符号位进位时该位自动置1，否则为0 > 当运算器中进行减法运算且产生符号位借位时该位自动置0，否则为1
Bit[29]	> 当运算器中进行加法运算且产生进位时该位自动置1，否则为0 > 当运算器中进行减法运算且产生借位时该位自动置0，否则为1
Bit[30]	当运算器中产生了0的结果该位自动置1，否则为0
Bit[31]	当运算器中产生了负数的结果该位自动置1，否则为0

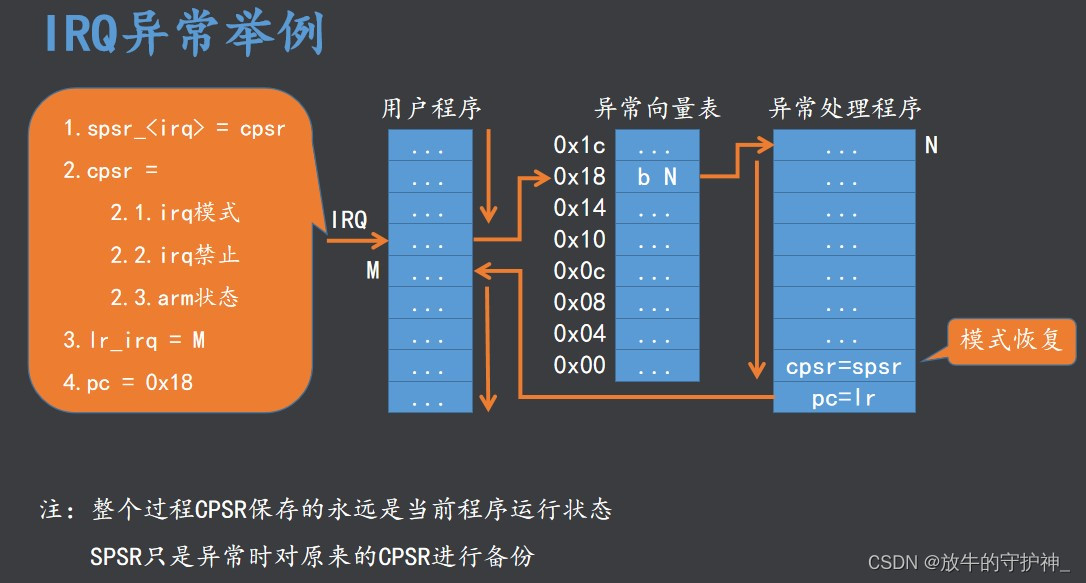

7. ARM异常处理

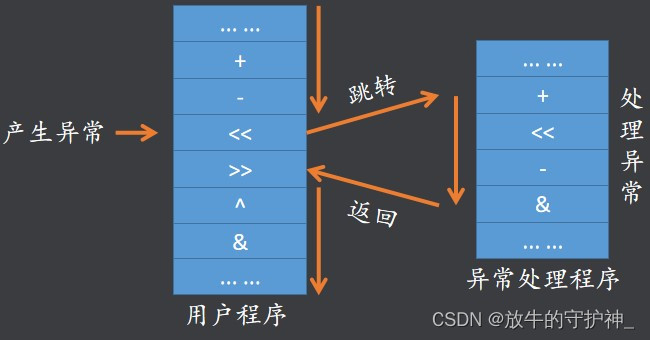

（1）异常

处理器在正常执行程序的过程中可能会遇到一些不正常的事件发生，这时处理器就要将当前的程序暂停下来转而去处理这个异常的事件，异常事件处理完成之后再返回到被异常打断的点继续执行程序

（2）异常源

导致异常产生的事件称为异常源

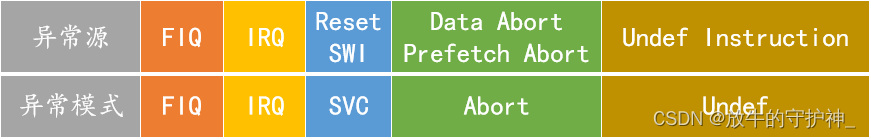

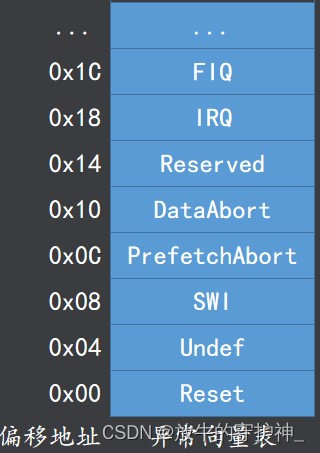

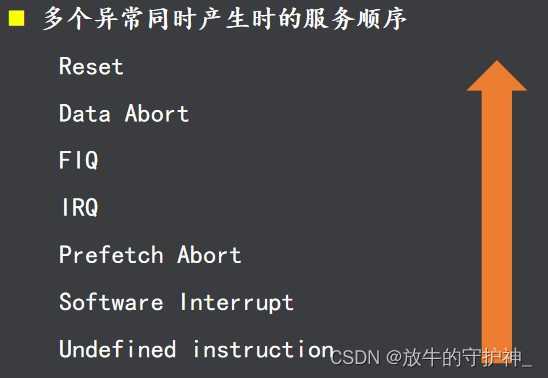

ARM异常源
FIQ	快速中断请求引脚有效
IRQ	外部中断请求引脚有效
Reset	复位电平有效
Software Interrupt	执行swi指令
Data Abort	数据终止
Prefetch Abort	指令预取终止
Undefined Instruction	遇到不能处理的指令
