Zemax光学设计：进行优化前的小贴士

在进入优化环节之前，我们需要找到一个比较合适的案例，但是我们找到的已有案例肯定和要求的镜头有差异，此时我们需要根据需求更改一下这个案例，最基础的包括：系统孔径，波长，视场大小等等。上述这些前置条件直接根据要求更改即可。

可能有时候会出现一个问题，就是我更换波长时，软件会提示，现有的XX玻璃对XX波段不起作用，这是因为更改后的波段与案例中玻璃的折射率对不上。但是无需担心，我么可以在前置条件中忽略玻璃和波长的影响，直接设置波长为目标波长。因为优化过程中可以采用【锤形优化】来替换玻璃，对于玻璃的替换比较可讲的还有很多，后面另开一文记录下优化过程中学习到的内容。

1.当系统孔径为NA时的小贴士

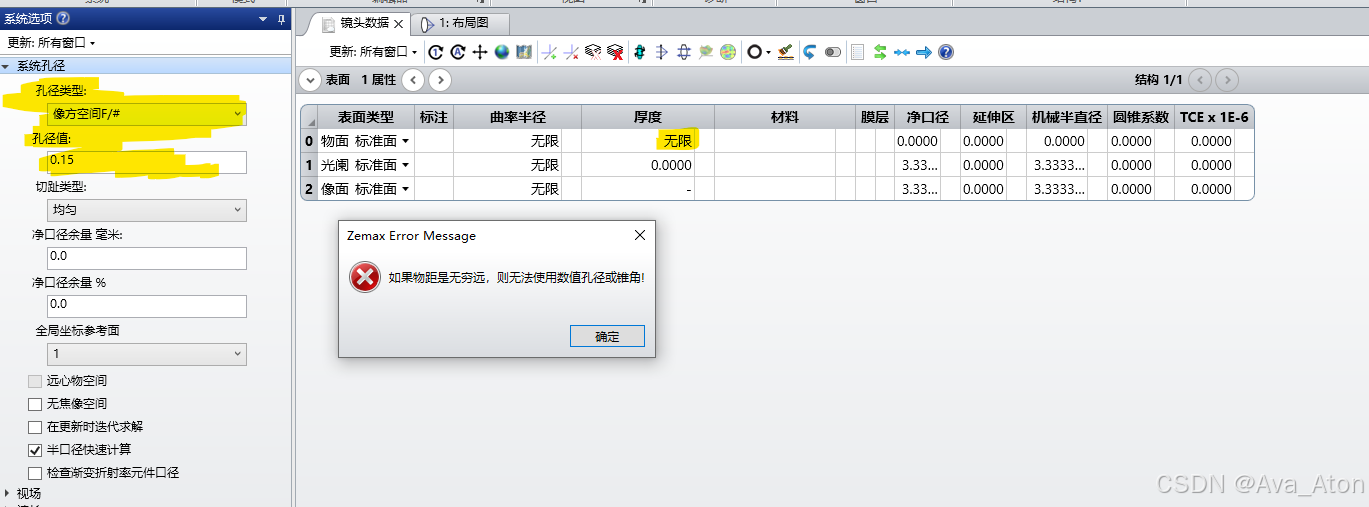

当选择系统孔径为物方NA时，一定要记住把物面的厚度设置为有限值。否则会弹出错误窗口。

【尽管此时在弹出窗口点击确认，也可以强行把孔径转换为NA，但是从2D图可以看出镜片很奇怪】【我一开始就是强行转换了，导致后面出错也没有看出来为什么，其实软件在一开始有错的时候就提醒了我却忽略了，属于是低级错误。】

2.视场要充满光阑

在2D视图里检查视场光线是否充满了光阑，在无论什么视场的光线必须在光阑处到达边界，否则就是有渐晕。在【视场】中清除渐晕。

【有时在手动设置视场时并没有设置渐晕，但是查看2D图时发现自动设置了渐晕，这样就需要手动调整。】

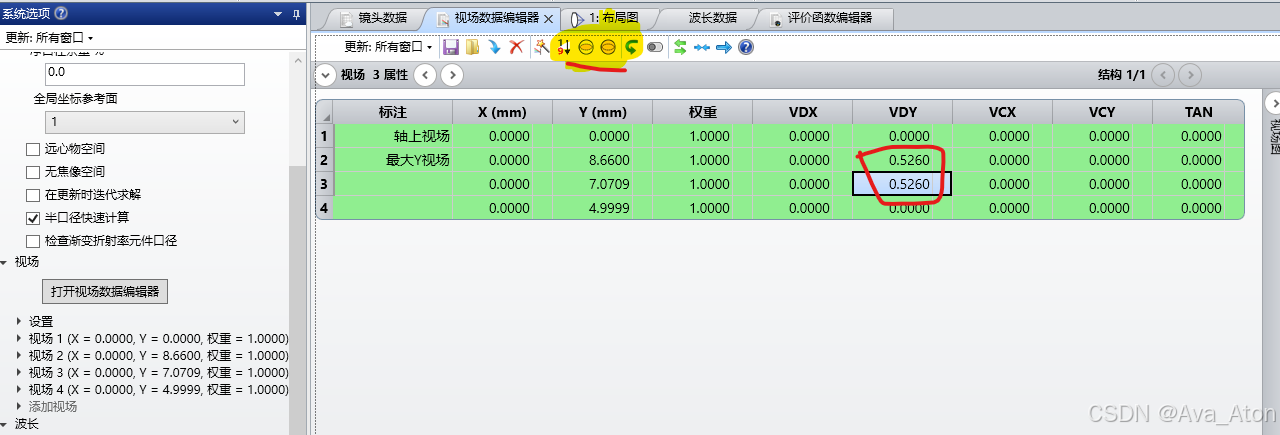

可以看到视场的后面几栏中都有数据，说明是存在渐晕，可以通过上方的小圆球一键清除渐晕。

3.查看玻璃信息

【这里仅仅是记录下怎么查看玻璃信息，不是必须步骤】

主要查看玻璃的折射率与阿贝数，在寻找替换玻璃时，玻璃的阿贝数越大越好。

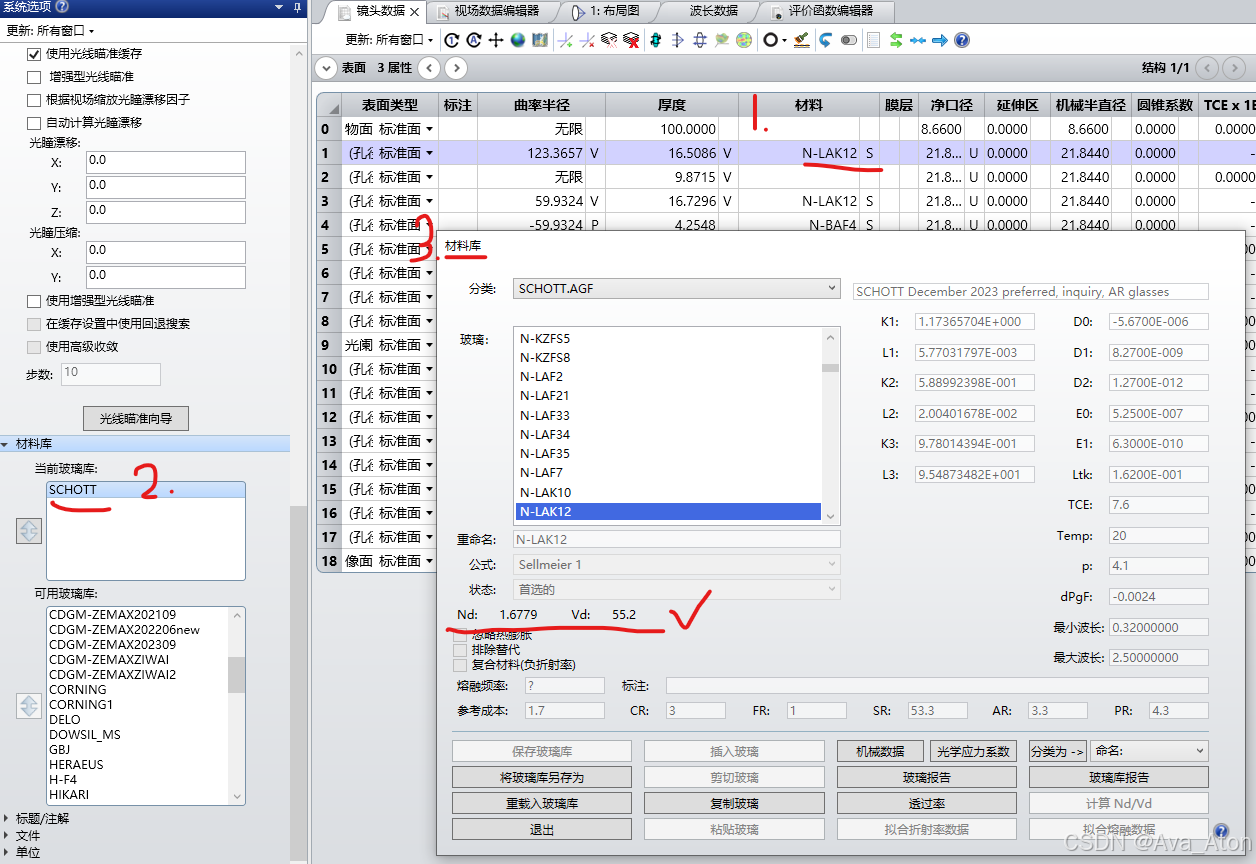

选择玻璃，双击材料库中的厂家，可以在弹出窗口看到玻璃的具体信息。Nd是折射率，Vd是阿贝数。

4.记得开光线瞄准

就在材料库的上面一栏，虽然我也不知道为什么，有知道的UU可以在评论区留言。
