ZEMAX公差分析【标准版】

公差分析就是在安装与调配过程中，由于加工精度和安装误差的存在，实际的镜组位置与镜片曲率不可能与软件一致，所以进行公差分析。

公差分析的本质也是通过操作数来模拟偏移量，与优化过程类似

1.编写公差函数

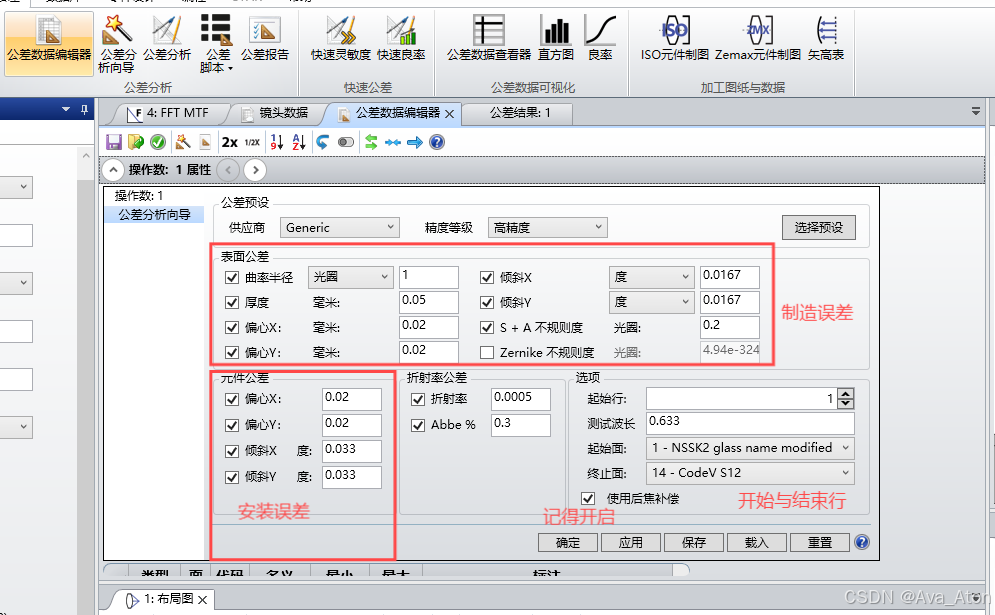

这里采用系统自带的公差函数编辑就可以，按照厂商和现有玻璃加工技术发展，公差函数可以写为下图所示。

其中倾斜X与倾斜Y有两级精度指标，分别是0.0167和0.033，根据合作的生产厂家可以选择不用等级数据。

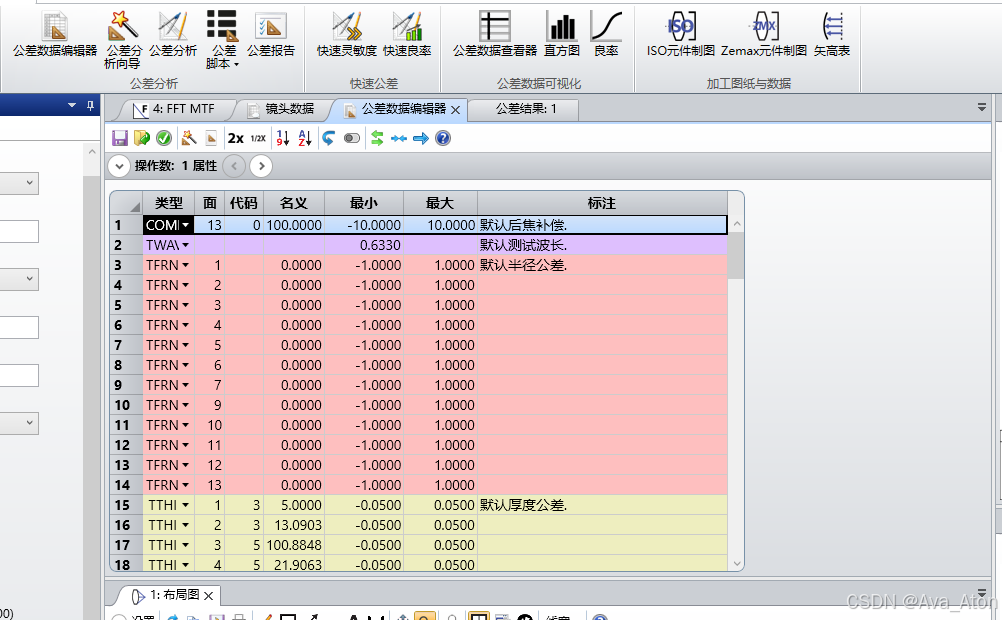

可以看到在公差数据编辑器里面就已经有写好的操作数了。

2.执行公差分析

在【标准】里面可以选择【RMS光斑半径】和【MTF】，根据你的需求选择。

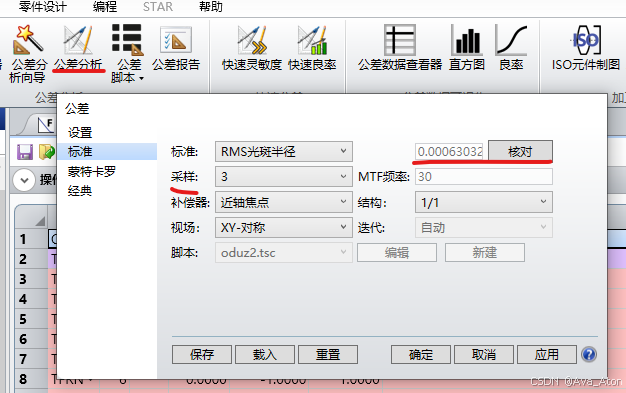

采样点越多说明数据越准确，但是采样点太多也没有必要，所以要选择一个合适的采样。例如，先选择采样点为3，核对一下，是0.0006303。

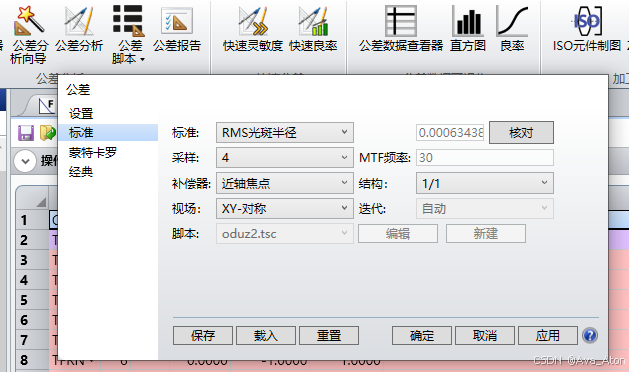

再选择采样点为4，核对数值变了，说明之前的采样3太少了。

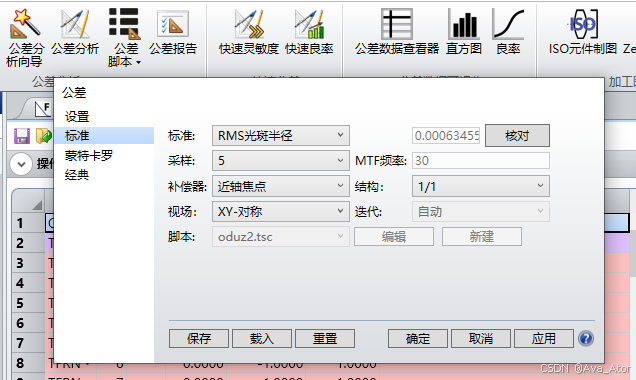

我们再看看采样为5的情况。

变化不是很大，所以选择采样为4即可。

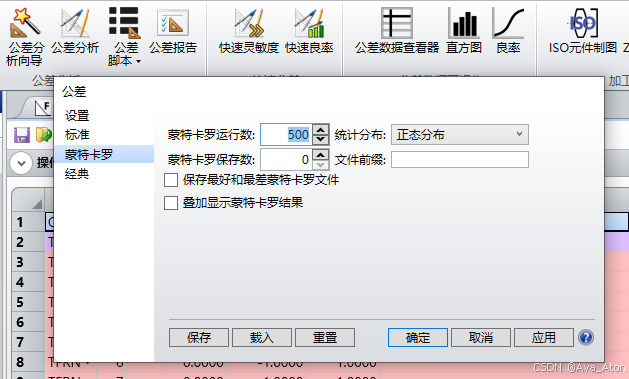

蒙特卡罗运行数选择多一点，这个的意思是进行多少次随机测试，测试数越多结果越精确。

3.阅读结果

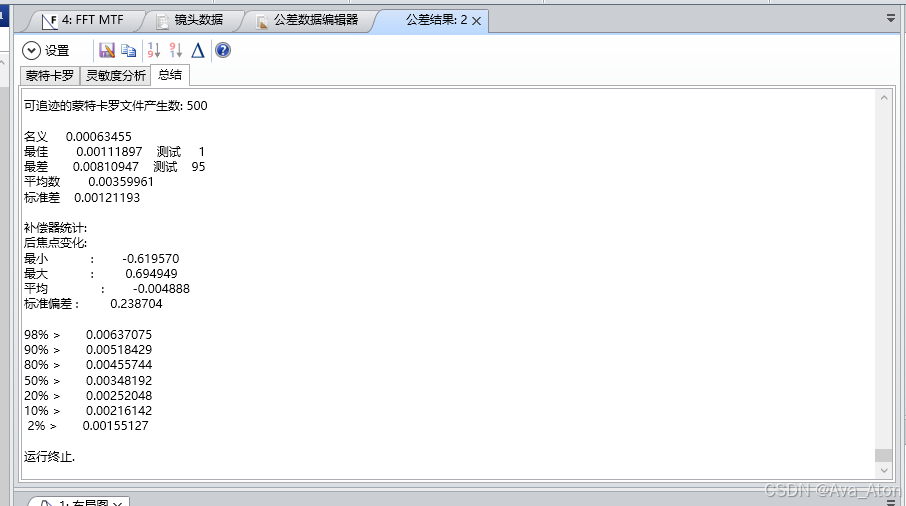

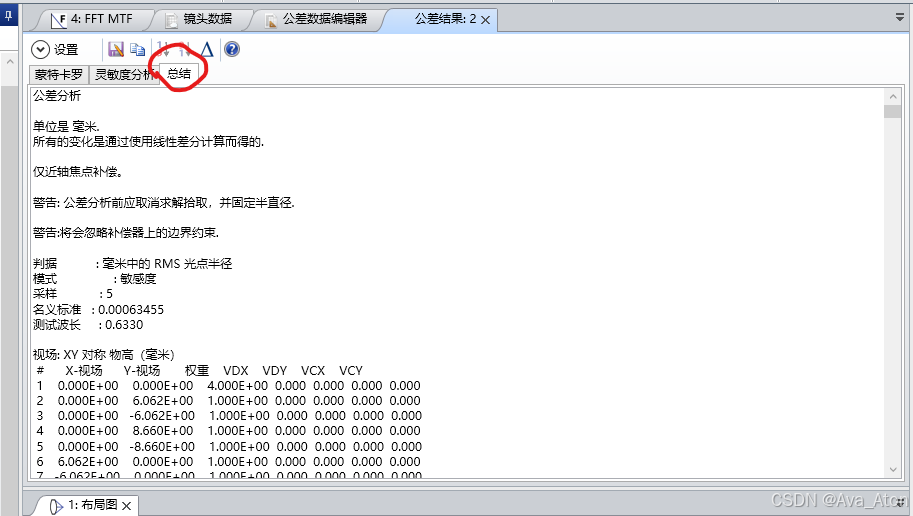

选择总结，拉倒最底下看结果数值。

因为我们选择的是【RMS】，所以解读为有80%的可能性，RMS半径小于0.0045，如果是【MTF】则解读成大于。

4.评价

如果满足公差，就可以结束设计了

如果没有满足公差，那么还需要优化，优化如果依然不能满足公差，就要考虑换结构了。

希望大家都能满足公差设计。
