休假管理系统——类图文档



类图文档

Version 1.0

日期	I版本	描述	作者
19/04/2019	V1.0	类图文档	潘嘉茹
24/4/2019	V2.0	修改图形说明，添加文字说明	郑承波



图形文档

Use-Case view





Use-Case Realization

1. Login

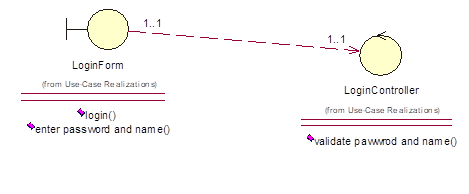

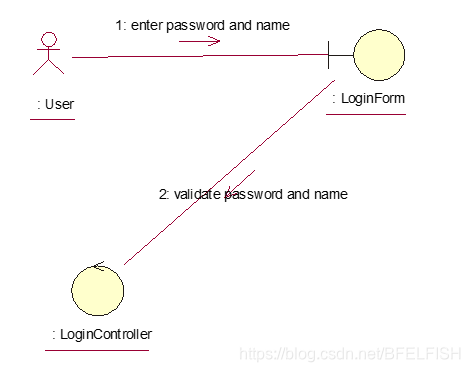

   1. Login-VOPC

               2.Login-Base Flow





             3.Login-Base Flow





     2.ManageRequest

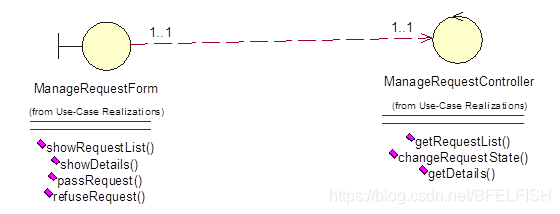

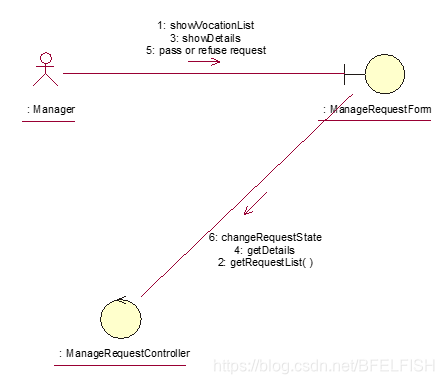

                1.ManageRequest-VOPC

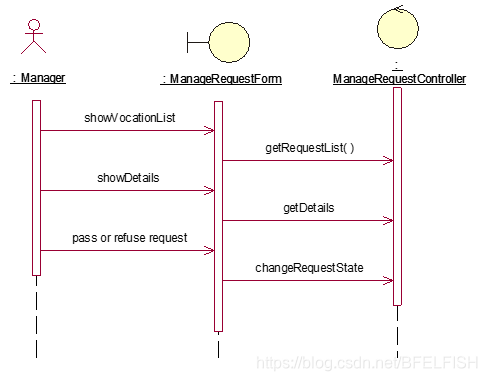

              2.ManageRequest-Base Flow

             3.ManageRequest-Base Flow

    3.ManageVocationType

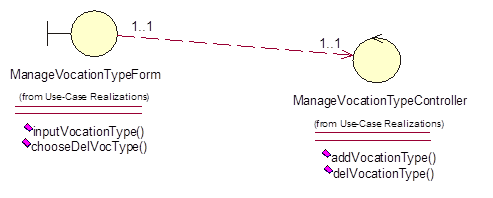

             1.ManageVocationType-VOPC

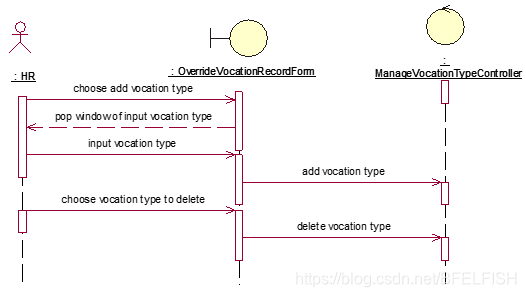

              2.ManageVocationType-Base Flow



              3..ManageVoactionType-Base Flow

    4.BackupSystem

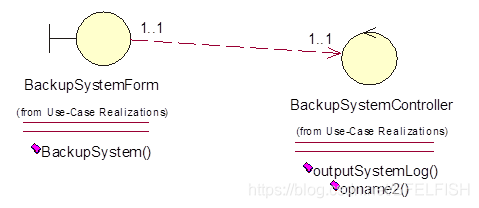

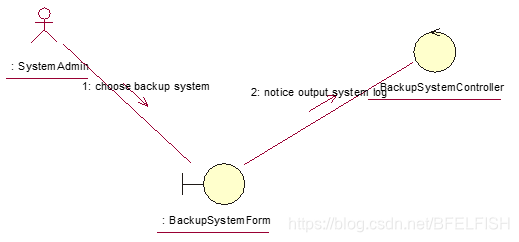

             1.BackupSystem –VOPC

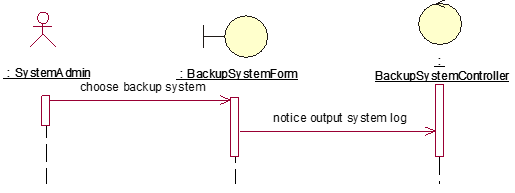

              2.BackupSystem -Base Flow

              3.BackupSystem -Base Flow





文字说明

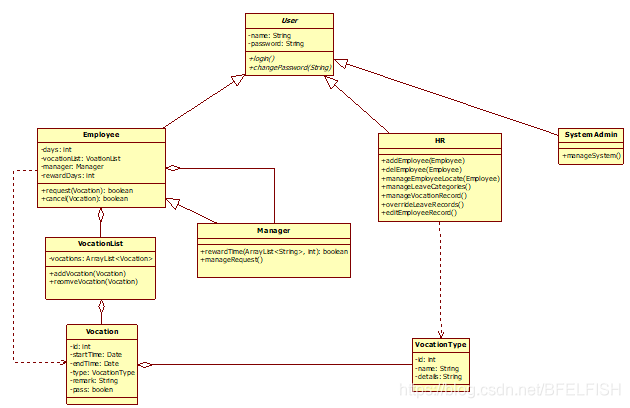

• 类图综述

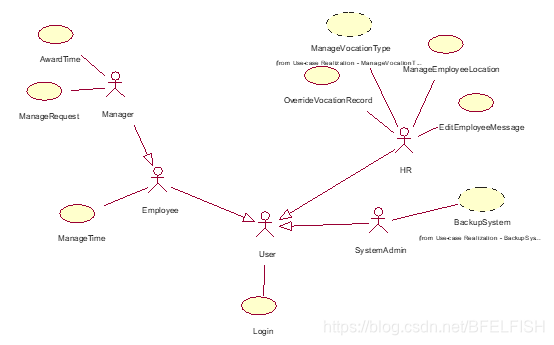

该类图大致分为用户，时间管理。用户又分为雇员，经理，HR，系统管理

• 类描述

1.User

该类为一个抽象类，是雇员，HR和系统管理员的父类，用于描述可使用该系统的用户的个人信息，包括姓名和密码。用户具有登录和修改密码两个操作

2.Employee

该类描述的雇员继承自用户类，除父类属性外，还增加有休假天数，奖励天数，休假列表，上司属性。除父类操作外，增加提出申请和取消申请两个操作。

3.Manager

该类描述了经理的操作，该类继承雇员类，除父类属性外，无额外属性，增加了处理休假请求和奖励时间两个操作。

4.HR

该类描述了HR的操作，继承自用户类，无额外属性，增加了增加员工，删除员工，管理员工休假位置，管理休假类型，覆盖休假记录，管理休假记录，管理雇员休假规则等操作。

5.SystemAdmin

该类描述了系统管理员的操作，该类继承自用户类，无额外属性，增加了管理系统的操作。

6.VocationList

  该类描述了个人休假列表，具有加入休假记录和删除休假记录的操作。

7.Vocation

该类描述了休假，具有的属性有：id(编号)，startTime(休假开始时间)，endTime(休假结束时间)，type(休假类型)，remark(备注：休假原因等)，pass(是否通过批准)。

8.VocationType

该类描述了休假类型，具有的属性有：id(编号)，name(名字)，details(详细说明)。

• 关联描述

1. 申请休假

关联名称：申请休假

关联类型：一元关联

关联所链接的类：雇员、休假列表

关联端点：

多重性：一个雇员可以提交多个申请



      2.取消休假

关联名称：取消休假

关联类型：一元关联

关联所链接的类：雇员、休假列表

关联端点：

多重性：一个雇员可以提交多个取消申请

      3.休假列表与休假

关联名称：休假列表与休假

关联类型：一元关联
关联所链接的类：休假列表、休假
关联端点：

多重性：一个休假列表里有多条休假记录，一条休假记录只属于一个休假列表。

      4.休假与休假类型
关联名称：休假与休假类型

关联类型：一元关联
关联所链接的类：休假、休假类型
关联端点：

多重性：一个休假必然属于某个休假类型。



     5.处理休假

关联名称：处理休假

关联类型：二元关联

关联所链接的类：经理、休假、雇员

关联端点：

多重性：一个经理可以处理多个申请，每一个申请对应一个雇员

    6.上下级关系

关联名称：上下级关系

关联类型：一元关联

关联所链接的类：经理、雇员

关联断电：

多重性：一个经理有多个雇员属下，一个雇员只有一个经理

• 继承描述

1. 用户继承

一般类：用户

特殊类：雇员，HR，系统管理员

    2.雇员继承

一般类：雇员

特殊类：经理

• 依赖描述

1.管理休假类型

依赖名称：管理休假类型

所涉及的类：HR，休假类型

依赖类型：使用(Usage)

附加说明：

2. 雇员管理休假时间
              依赖名称：雇员管理休假时间
              所涉及的类：雇员、休假
              依赖类型：使用(Usage)
              附加说明：



• 其他与类图有关的说明

无。
