三菱FX3U小项目—自锁控制与故障报警

目录

一、项目描述

二、IO口分配

三、项目程序

四、总结

---

一、项目描述

        当按下启动按钮时，电机通电运转，当按下停止按钮时，电动机断电停止；当设备检修旋钮得电时，电动机停止并且故障指示灯闪烁1s；当电动机发生过载现象时，电动机停止并且故障指示灯常亮。

二、IO口分配

输入器件	输入点	功能
SB1常开触点	X4	启动按钮
SB3常闭触点	X6	停止按钮
FR常闭触点	X7	过载保护
SA常开触点	X10	检修安全保护

输出器件	输出点	功能
KM1	Y0	电机控制
HL（指示灯）	Y1	故障指示灯

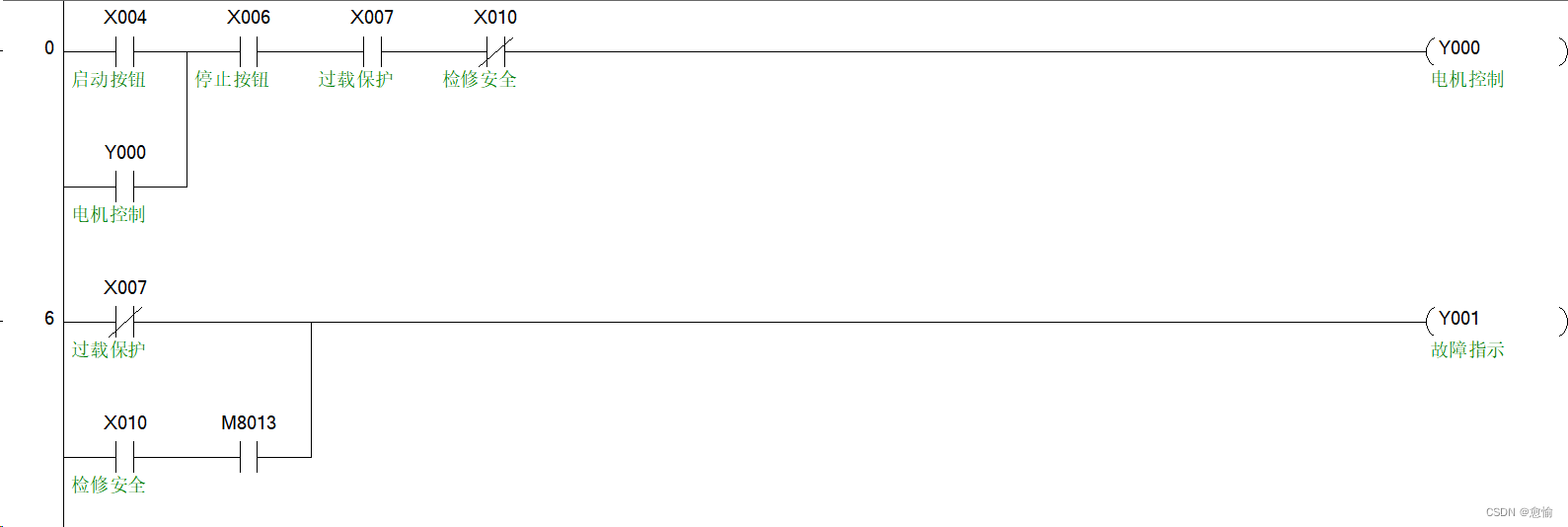

三、项目程序

四、总结

1、程序中注意出现同一线圈输出，容易造成双线圈现象。

2、控制电机与控制指示灯分开程序编写。其中M8013是特殊辅助继电器，作用是PLC上电后M8013得电0.5s，失电0.5s。
