三菱FX3U系列—数据寄存器

目录

1、简介：

2、数据寄存器种类：

3、数据寄存器符号：

4、总结：

---

1、简介：

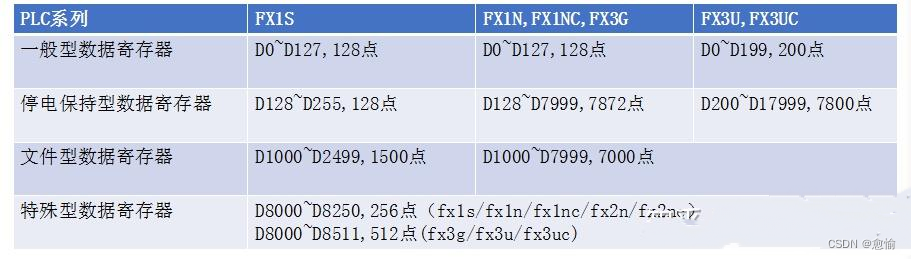

PLC内部可以进行存储的一种软元件，主要用于临时存放数据。数据寄存器分为一般型、停电保持型、文件型和特殊型数据寄存器。(图片出自于PLC荣久学院)

2、数据寄存器种类：

    一般型数据寄存器：一般型数据寄存器用于存放数据的软元件，其表示符号为D，以十进制进行编号，FX3U系列共有200个一般数据寄存器，编号为D0~D199。一个数据寄存器可以存放16位二进制数，即范围为-32768~+32767。两个相邻的数据寄存器可以组合成一个32位的数据寄存器，即范围为-2147483648~+2147483647。

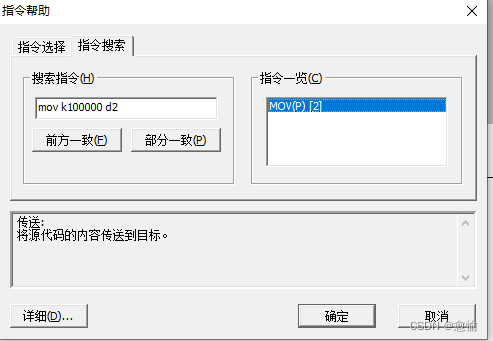

        当将100000放入D2寄存器时，出现报错！

        原因是D2寄存器是16位，只能放-32768~+32767间的数据

        当将100放入D2寄存器时是成功的！

停电保持型数据寄存器：停电保持型数据寄存器具有停电保持功能，当PLC从运行模式进入停止模式时，停电保持型寄存器的值保持不变，从而使数据掉电不丢失。编号为D200~D7999，共有7800个。

文件型寄存器：文件型寄存器用于设置具有相同软元件编号的数据寄存器的初始值。在PLC上电或从停止模式转换至运行模式时，文件寄存器中的数据会被传送到系统的RAM的数据寄存器区，这种寄存器通常是使用者用不到的。(FX3U系列没有这种数据寄存器)

特殊型数据寄存器：特殊型数据寄存器具有由厂家定义的功能，这种寄存器也是使用者用不到的。

3、数据寄存器符号：

    符号：D

此代码使用16位数据寄存器

此代码使用32位数据寄存器，在使用32位数据寄存器的时候使用的是不同的指令。

（想知道使用什么不同的指令请继续关注我的文章！）

4、总结：

    a、一个数据寄存器是16位，存储范围是-32768~+32767，在大多数情况下3万2的存储大小是完全不够的，所以PLC内允许使用两个相邻的数据寄存器联合使用，成为一个共生体32位的寄存器。但在程序中只会显示编号小的那个寄存器，另一个寄存器不会显示，这时需要注意不要重复使用这个不显示的寄存器。

    b、为了不重复使用一些在程序上不显示的寄存器，我们在写程序的时候习惯使用双数进行编码，即D0、D2、D4、D6等。这样可以一定程度防止编写的代码与运行结果不一致的现象。

    c、三菱PLC内部将浮点数用32位表示，所以在使用浮点数的时候需要两个数据寄存器存储。
