博图西门子HMI下载报错—缺少面板映像，下载失败解决办法

目录

一、报错展示

二、解决过程

1、第一种：

2、第二种：

三、别的版本下载看这

四、总结

---

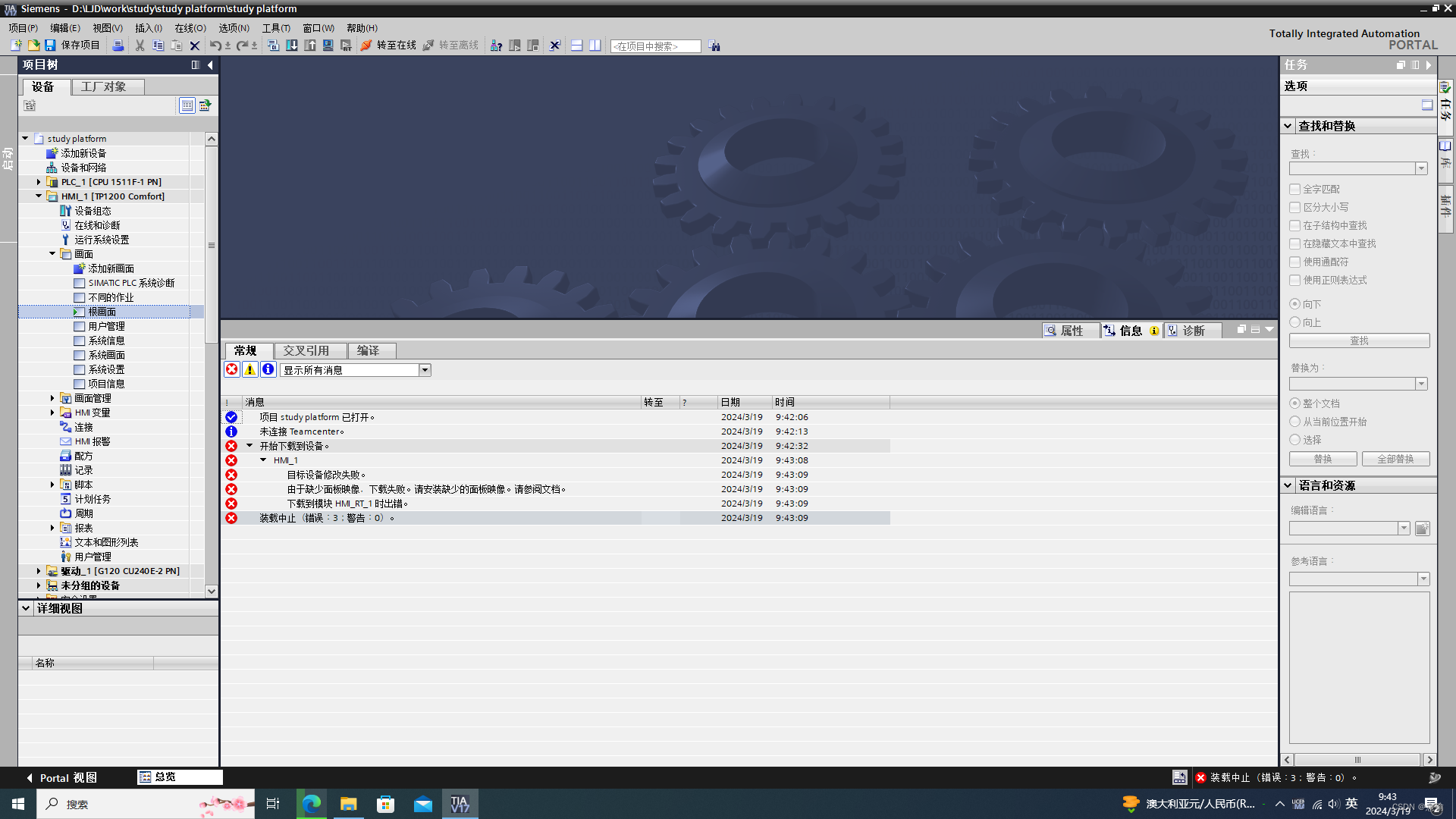

一、报错展示

二、解决过程

1、第一种：

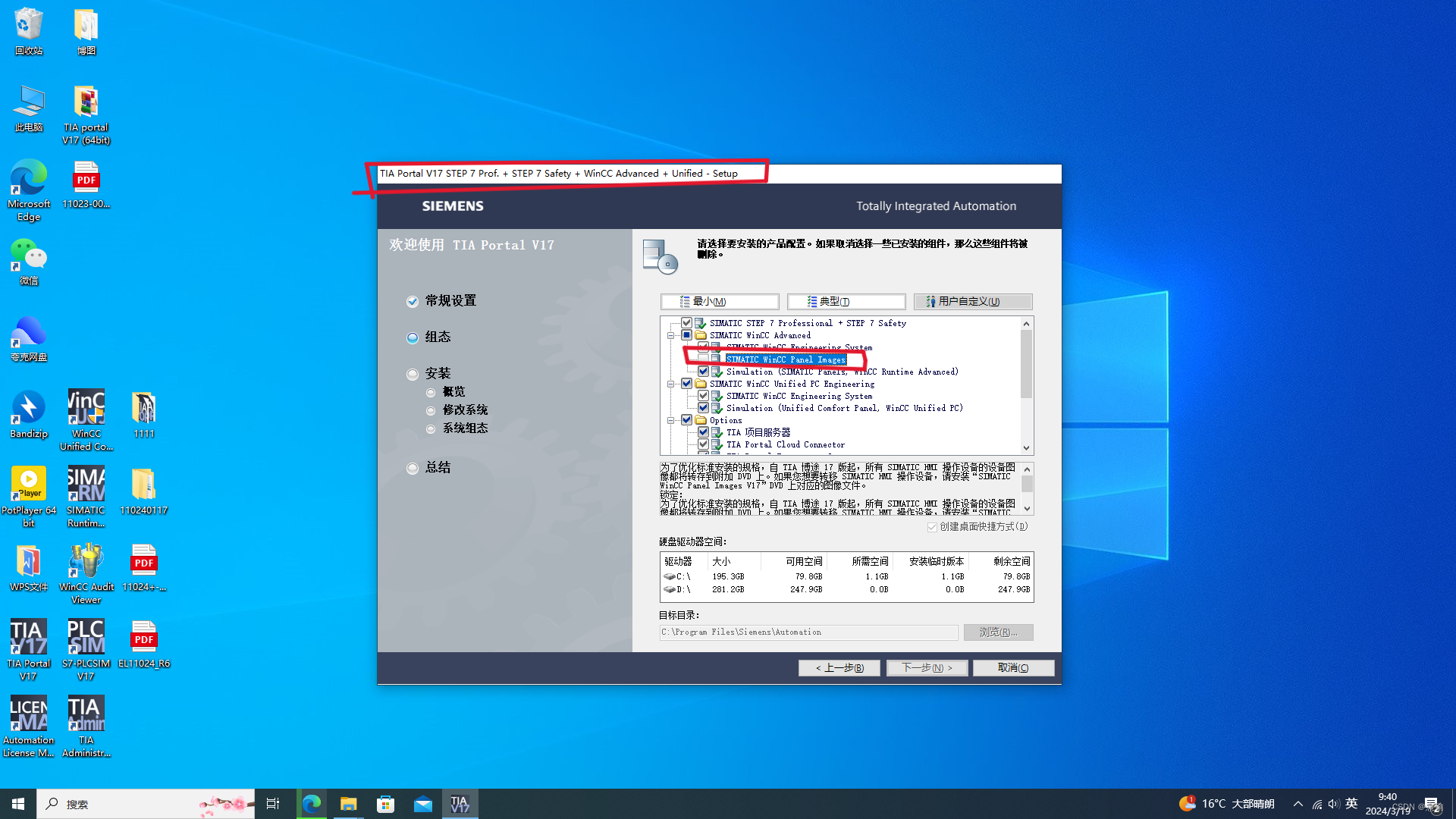

在安装博图(V17)时，需要下载各类软件，这时钩选全部能够选择的软件。然后进行下载。但是在这里我遇到了下载软件时，无法选择红框中的文件。那么就需要单独去西门子官网下载。

2、第二种：

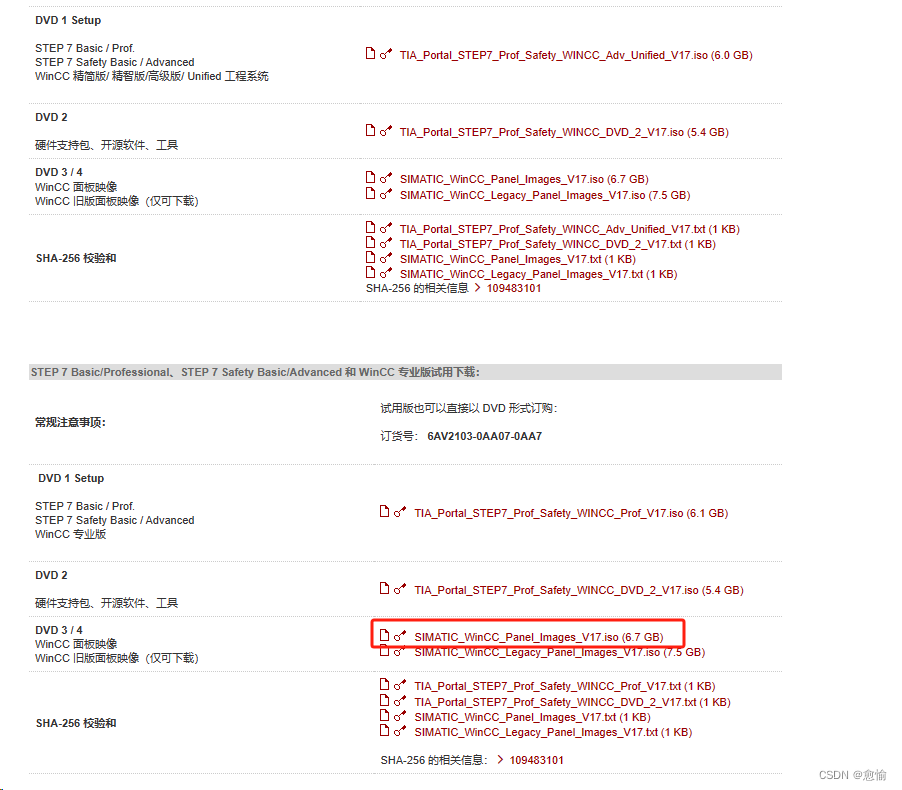

 官网下载wincc面板映像。网址如下：西门子wincc面板映像下载网址https://support.industry.siemens.com/cs/document/109784440/simatic-step-7-incl-safety-s7-plcsim-and-wincc-v17-trial-download?dti=0&lc=en-CN

 这里演示的是V17版本(别的版本也有，继续看后面！)

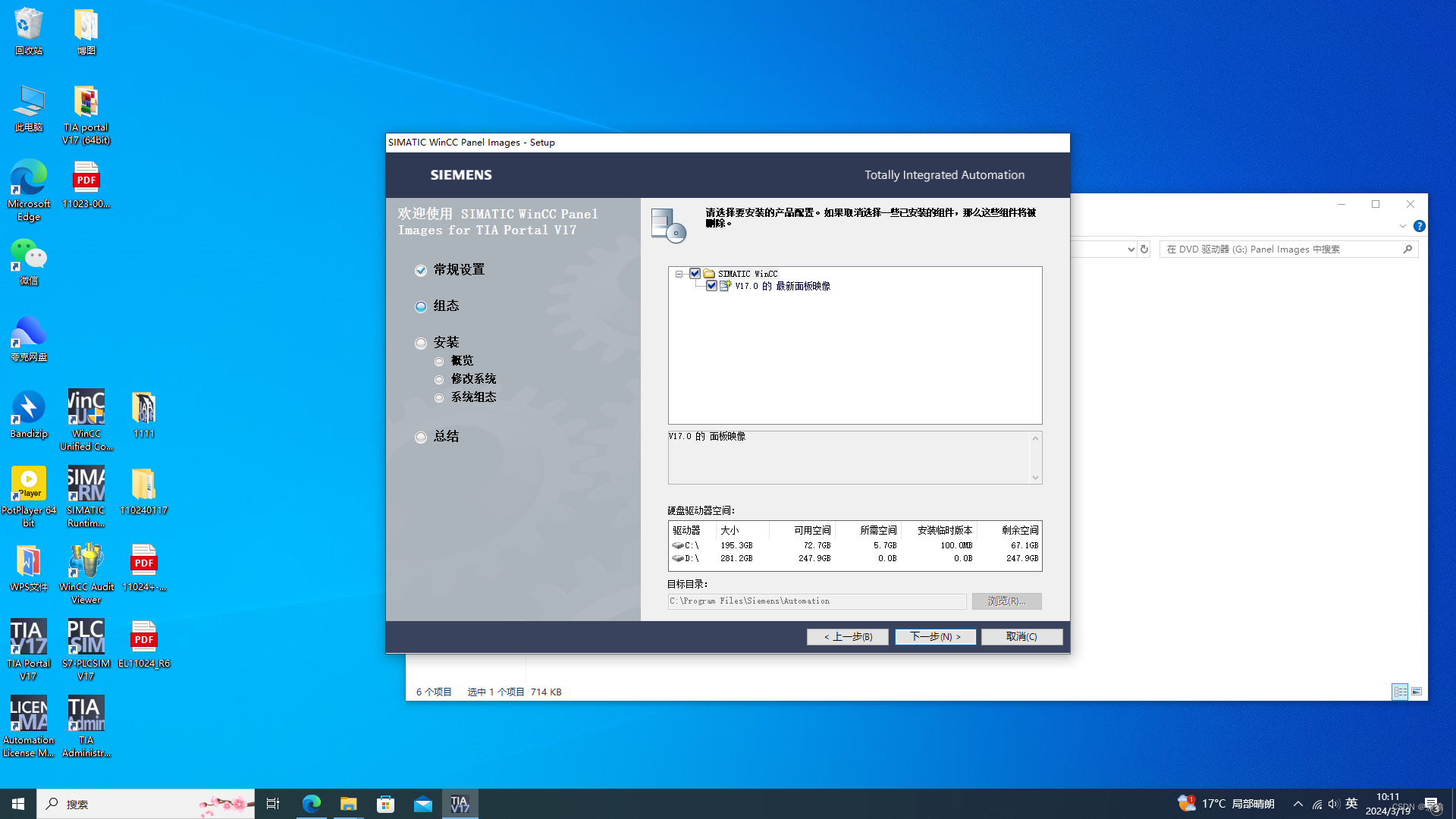

 将.iso文件下载好，进行安装！

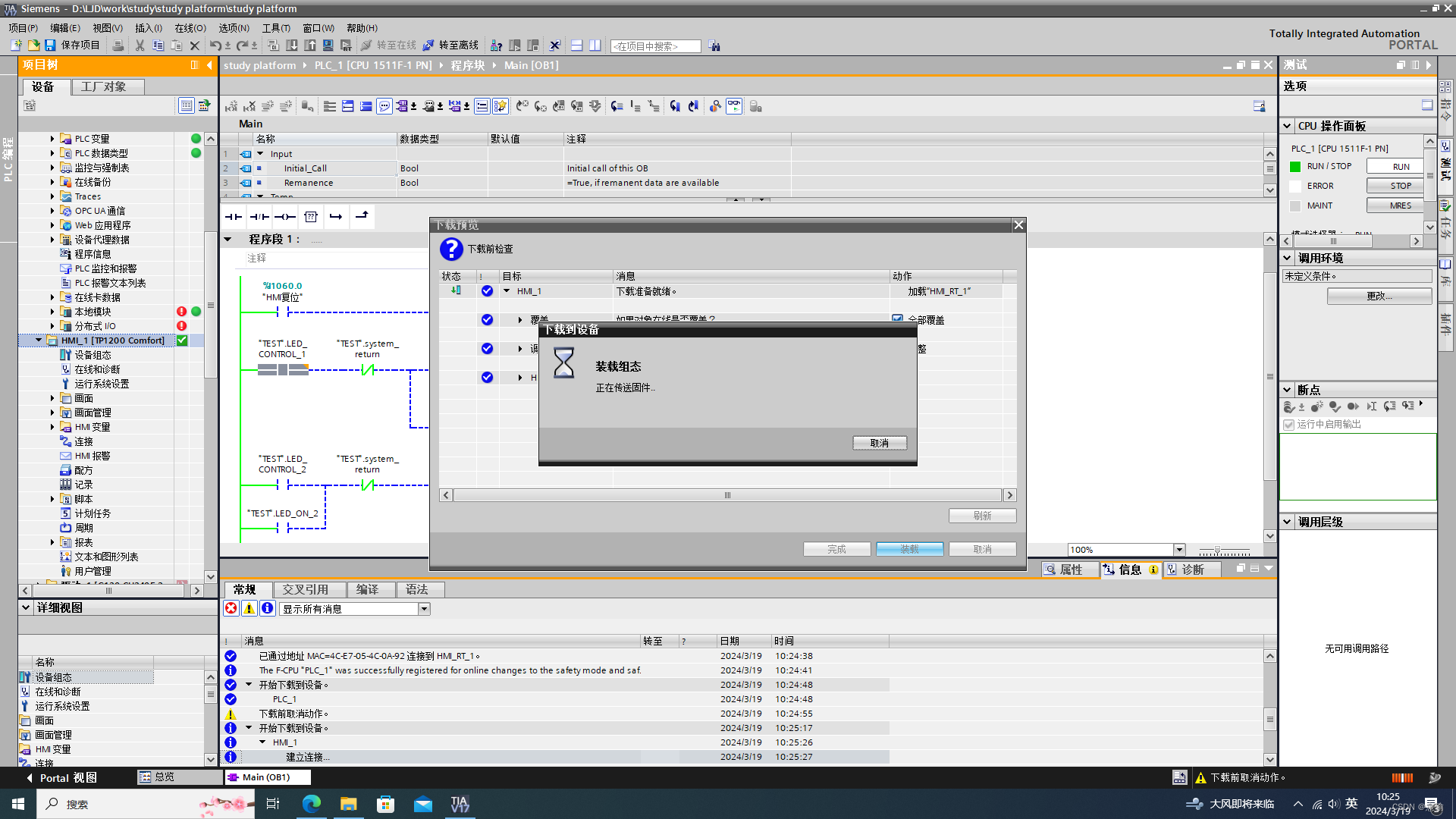

当软件安装完毕后，回到博图继续进行HMI下载，将会出现以下现象！ 就表示恭喜你，能够成功将HMI程序下载到触摸屏中。

三、别的版本下载看这

 西门子软件下载主界面：​​​​​​西门子软件下载主界面https://support.industry.siemens.com/cs/products?mfn=ps&lc=en-CN

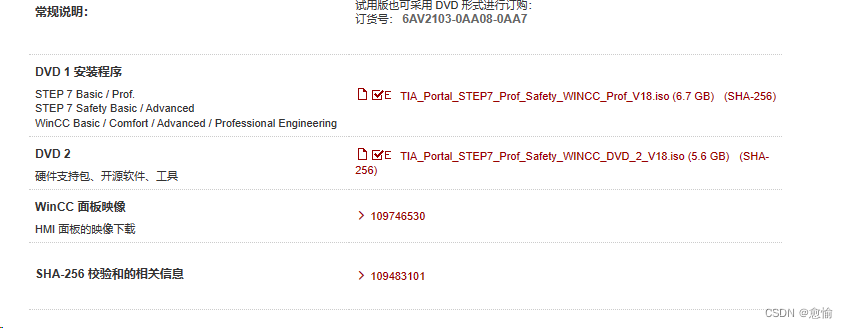

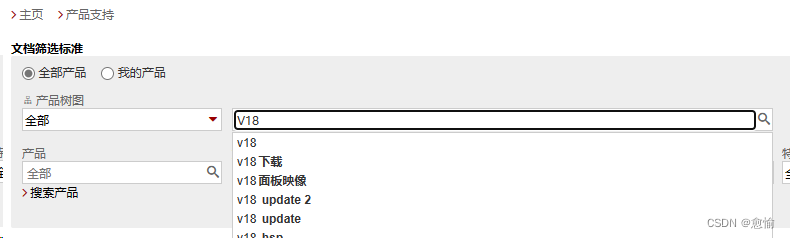

 在主界面中这个位置进行搜索V18，找到wincc V18下载。

四、总结

1、因为是在西门子官网进行下载，是有试用期的，为21day。

 2、第一种办法中，我是选择不了SIMATIC winCC Panel Images这个软件进行下载，个人觉得除了重装系统，在尝试下载没有什么好的办法了，各位大佬有好主意可以指导一下。
