电力电子upqc电能质量调节器simulink仿真文件，其中包含电压跌落，谐波补偿以及三相负载不平衡治理

主题：基于UPQC的电能质量调节器的Simulink仿真

一、引言

电力电子技术的发展对电力的稳定性及电能质量的要求愈加严格。而电压暂降、谐波污染和三相负载不平衡等是当前电力中常见的问题。为应对这些电能质量问题，电力电子UPQC（Unified Power Quality Conditioner）电能质量调节器应运而生。本文将通过Simulink仿真，对UPQC在电压跌落、谐波补偿以及三相负载不平衡治理等场景下的补偿效果进行详细分析。

二、电力电子UPQC概述

UPQC是一种集成了有源滤波器和无源滤波器的综合型电能质量调节器。它能够同时对电压跌落、谐波污染和三相负载不平衡等多种电能质量问题进行补偿和治理。在架构上，UPQC主要包括前端监控与控制和后端电能量质优化部分，前后两部分的配合能够实现高效的运行和灵活的电能质量调控。

三、Simulink仿真文件分析

在Simulink仿真环境中，我们可以通过建立模型来模拟电力中出现的各种电能质量问题。例如，我们可以设置电压跌落场景，观察UPQC如何进行实时检测并调节输出电压，使其保持在合理的范围内。同样地，对于谐波污染和三相负载不平衡等问题，我们也可以通过仿真文件进行模拟和测试。

1. 电压跌落补偿场景

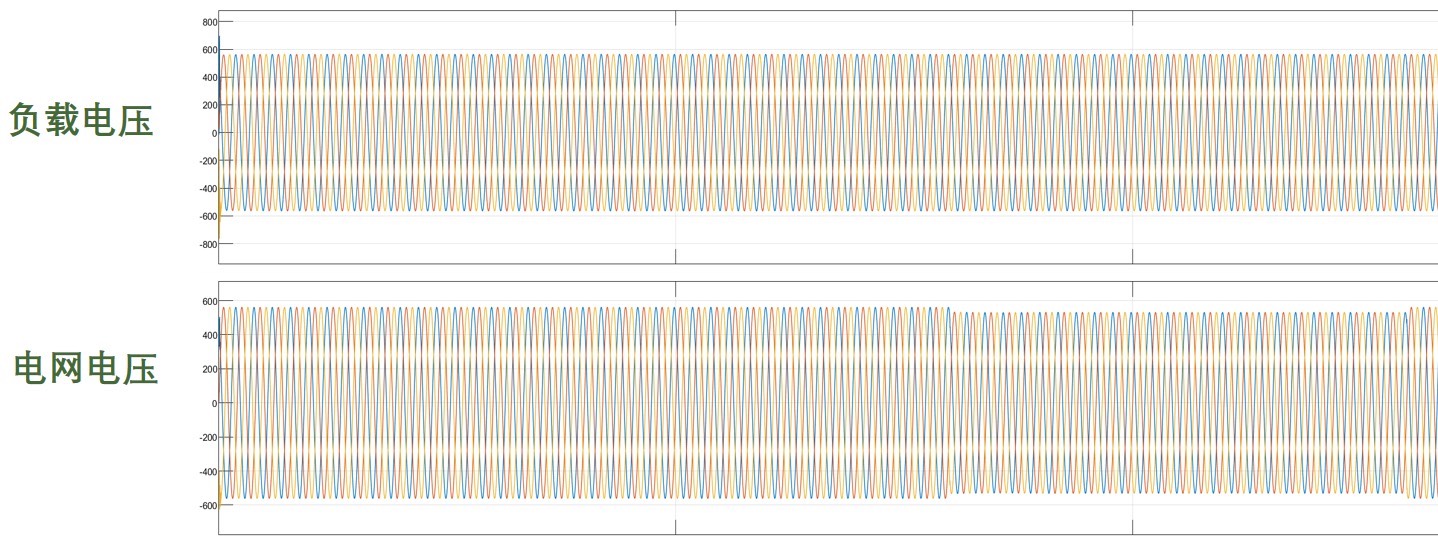

在电压跌落场景中，通过Simulink仿真，我们可以观察到UPQC实时检测到电压跌落后，迅速启动调节机制，使得输出电压快速恢复至正常水平。这不仅能够保障设备的正常运行，还能减少因电压波动造成的设备损坏和停机损失。

2. 谐波补偿场景

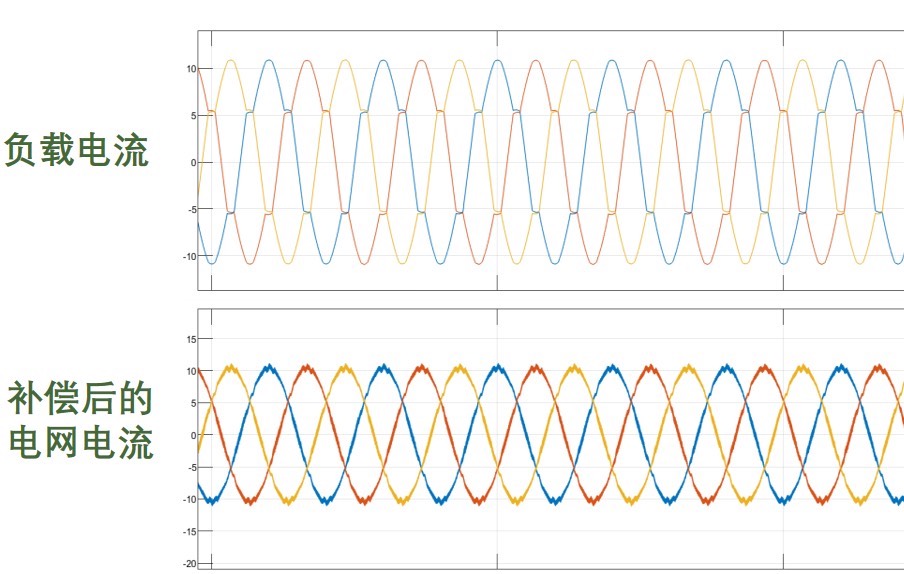

在谐波污染严重的电力中，UPQC通过实时检测谐波电流，通过注入反向谐波电流的方式进行谐波补偿。在Simulink仿真文件中，我们可以观察到这一过程如何实现，并验证其补偿效果是否达到预期。

3. 三相负载不平衡治理场景

三相负载不平衡是电力中的常见问题，它会使得电网设备承受不均的负荷压力，增加损耗和故障率。在Simulink仿真文件中，我们可以模拟三相负载不平衡的场景，并观察UPQC如何快速平衡各相负载，以减少不平衡对电网设备和的损害。

四、补偿效果分析

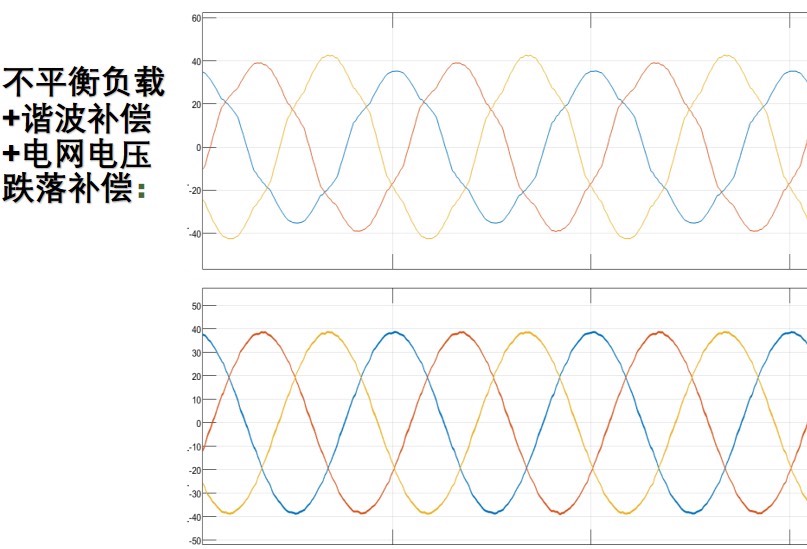

通过对上述仿真结果进行分析，我们可以得出结论：UPQC在电压跌落、谐波补偿以及三相负载不平衡治理等场景下的补偿效果非常好。这不仅能够保障电力的稳定运行，还能有效减少电能质量问题对设备造成的损害，提高设备的运行效率和寿命。

五、结论与展望

本文通过Simulink仿真对电力电子UPQC电能质量调节器在电压跌落、谐波补偿以及三相负载不平衡治理等场景下的补偿效果进行了详细分析。未来随着电力电子技术的不断发展，UPQC将更加完善和智能化，为电力提供更优质的电能质量保障。
电力电子upqc电能质量调节器simulink仿真文件，其中包含电压跌落，谐波补偿以及三相负载不平衡治理等场景。
补偿效果非常好，有任何问题不懂可以咨询#电力电子#电能质量治理#仿真#matlab#simulink
