在S7-PLCSIM Advanced仿真的CPU S7-1500和WinCC Unified Runtime之间建立连接

必须满足以下最低要求：

• TIA Portal WinCC Unified SCADA Engineering 系统V16
• S7-PLCSIM Advanced V3.0
• IIS已启用
• 支持互联网的浏览器，例如Google Chrome

建立连接

按照以下步骤配置S7-PLCSIM Advanced仿真的CPU S7-1500和WinCC Unified Runtime之间的连接：

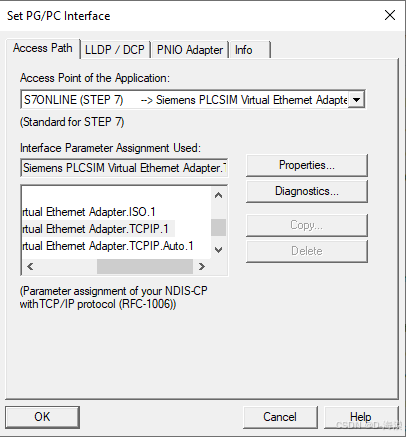

1. 在“开始>控制面板”打开控制面板，点击“设置PG/PC接口”。在“应用程序的接入点”下，选择条目“S7ONLINE（STEP 7）->Siemens PLCSIM Virtual Ethernet Adapter TCPIP.1”，点击“OK”确认更改。
2. 图 1

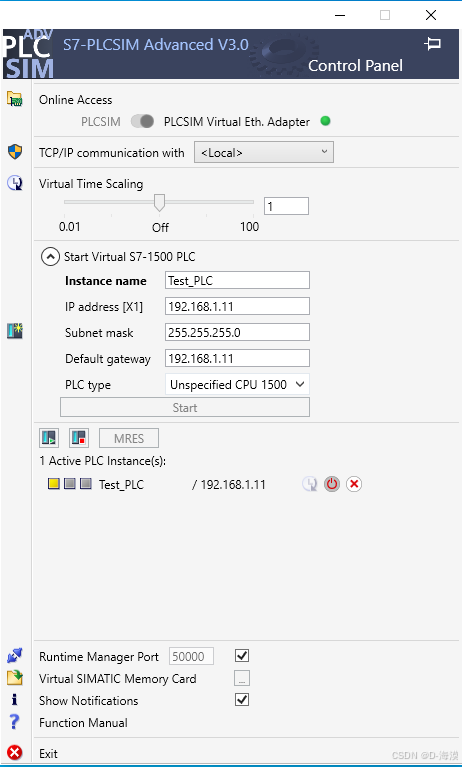

3. 打开S7-PLCSIM Advanced 3.0，并按下图设置参数。 图2
4. PLC自动使能并进入停止状态（黄色LED）。
5. 在TIA Portal中使用S7-1500 CPU以及带有WinCC Unified和以太网适配器的PC中创建一个项目。

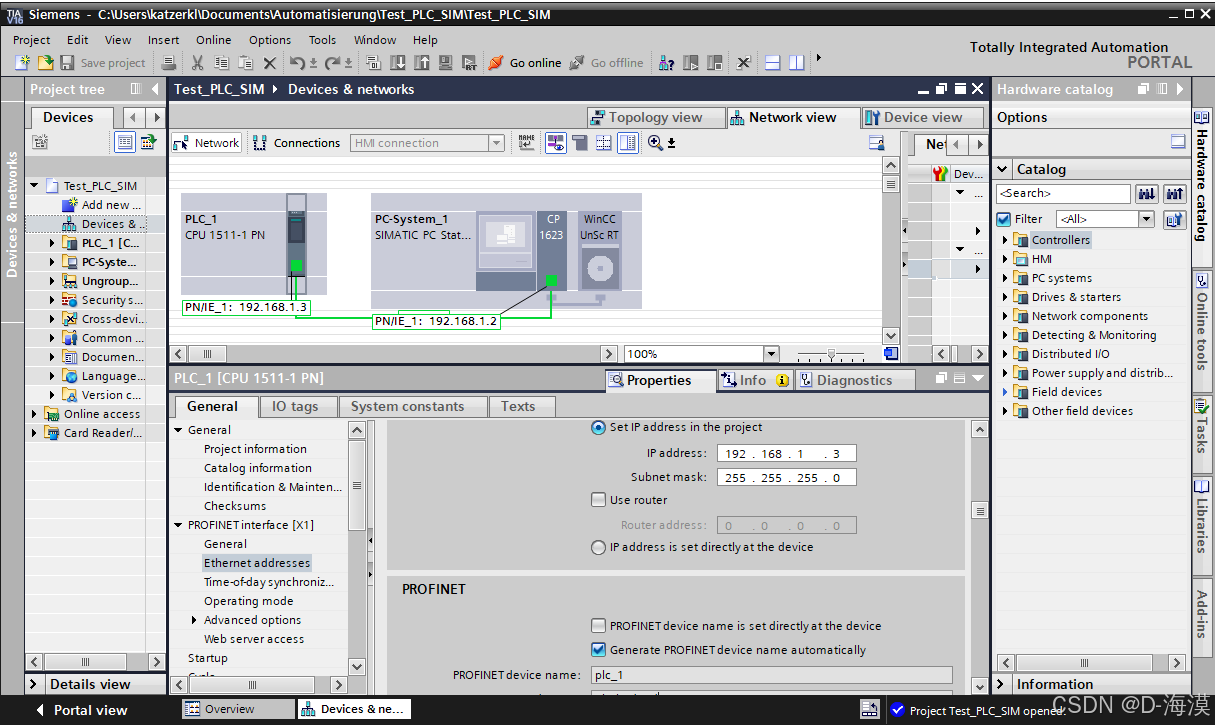

6. 如下图设置PLC和PC中的连接参数：

   图 3
7. 在PLC和PC之间创建HMI连接。
8. 在控制器中创建一些变量，并在WinCC Unified中生成一个画面，其中这些变量将显示在IO域中。
9. 编译项目没有错误。

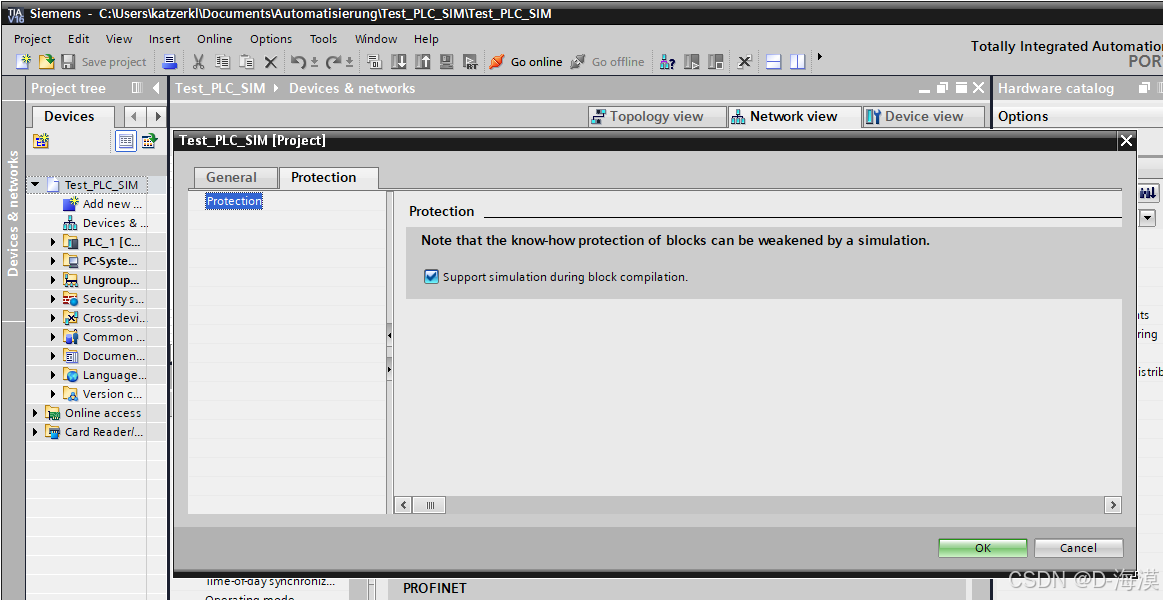

10. 在项目属性中打开“块编译时支持仿真”功能。

    图 4

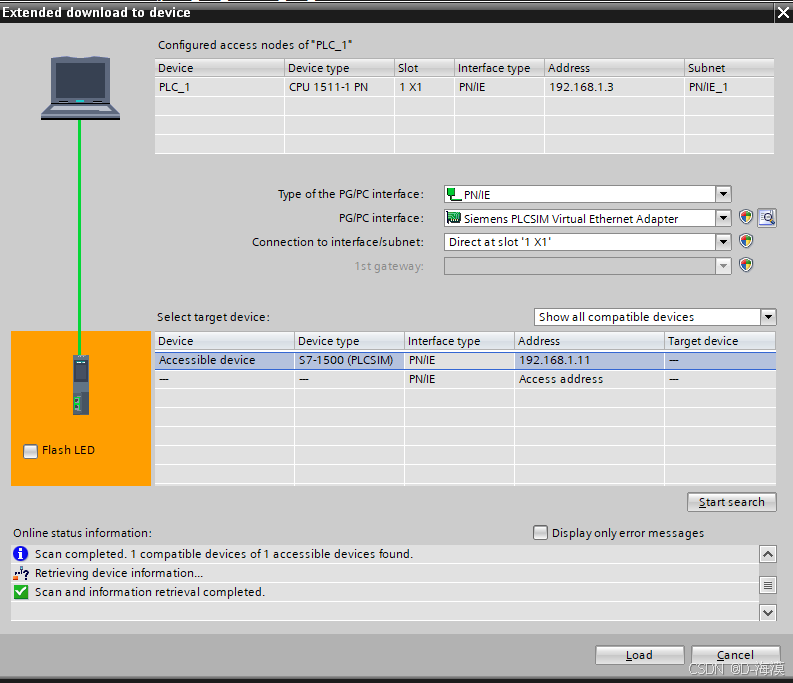

11. 将软件下载到仿真PLC中。请注意连接设置。图 5

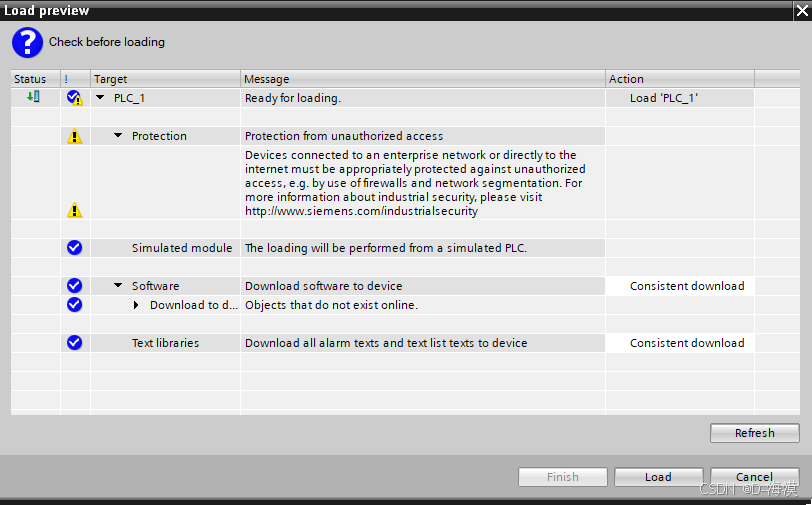

12. 在“下载预览”对话框中，单击“下载”按钮。

    图 6

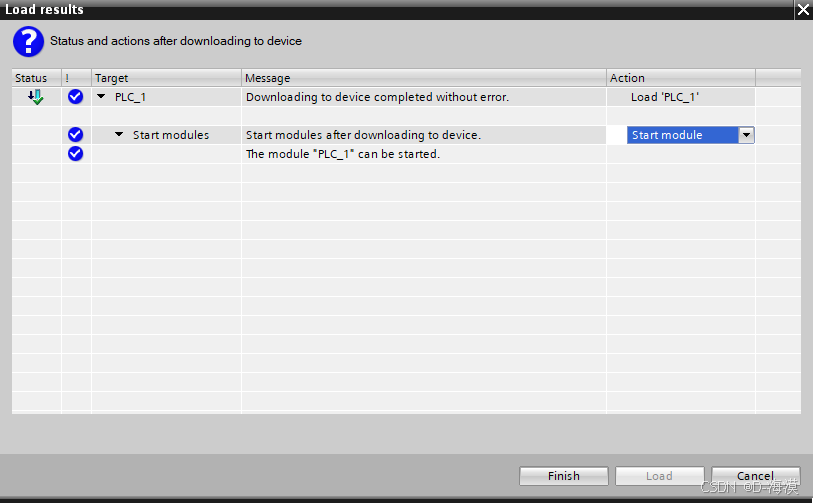

13. 在下一个对话框中，选择“启动模块”和“完成”。

    图 7

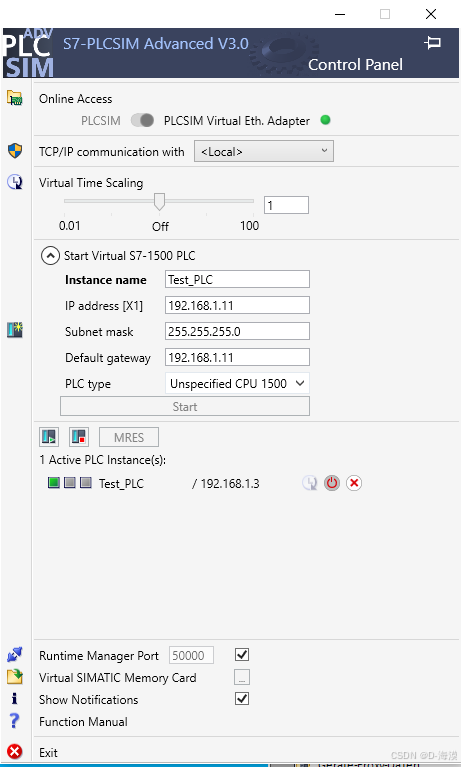

14. 仿真PLC进入运行状态（LED呈绿色）。

    图 8

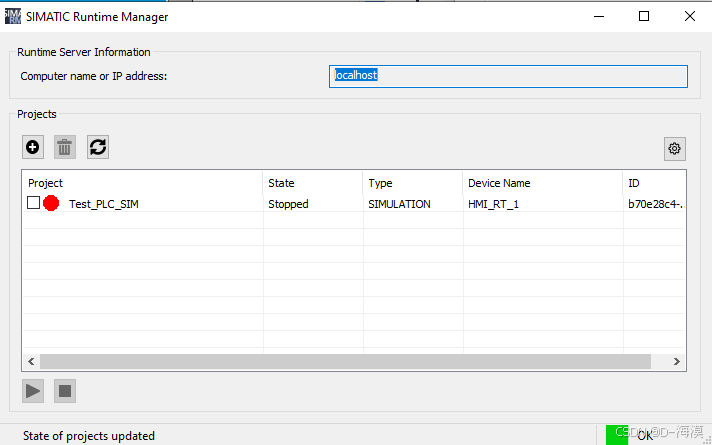

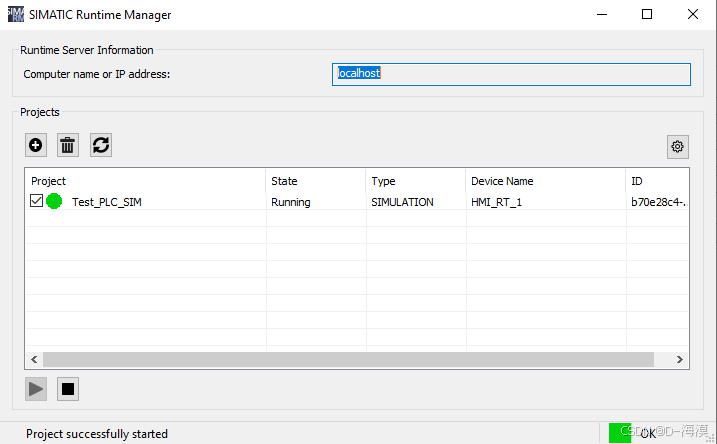

15. 启用SIMATIC Runtime Manager，标记项目（以红色显示），然后按按钮启动它。
    图 9图 10
16. 为了使用WinCC Unified进行可视化，使用浏览器，然后在地址栏中输入“ https：// <计算机名称>”或“ https：// <localhost>”。

注意
Runtime 也可以在虚拟机上运行。
