关于自动光学检测系统(AOI)设计,有你想知道的......

自动光学检测(AOI)在电子PCB制造中扮演重要角色,用于快速准确检测组件缺陷,提高产品质量。随着电路板复杂性的增加,人工检查不再可行,AOI系统成为自动化测试策略的必需。AOI通过图像处理技术检测焊接、组件等问题,使用模板匹配、模式匹配等方法分析缺陷。照明系统和相机类型对AOI性能至关重要,而编程方式则影响其准确性和效率。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

自动光学检测(AOI)是电子印刷电路板(pcb)制造和测试中的一项关键技术。自动光学检测,AOI能够快速准确的检测电子组件,特别是pcb,确保产品出厂质量高,产品制作正确,没有制造故障。

为什么需要自动光学检测(AOI)

尽管已经取得了重大进展,但现代电路远比几年前的电路板复杂得多。表面贴装技术的引入以及进一步缩小尺寸意味着电路板特别紧凑。即使是相对平均的电路板也有数千个焊接接头,这些都是容易出现问题的地方。

电路板复杂性的增加也意味着现在人工检查不是一个可行的选择。即使这是一种公认的方法,它目前来讲人工检测并不是特别有效,检查员很快受疲劳和主管因素影响,很容易出现错误的检查。随着市场对产品的需求量越来越大,为了保证产品的高质量,需要非常快速、非常可靠和快速的方法将高质量的产品推向市场。自动化光学检测是集成电子测试策略中必不可少的工具,通过在生产线早期检测故障,确保成本尽可能低。

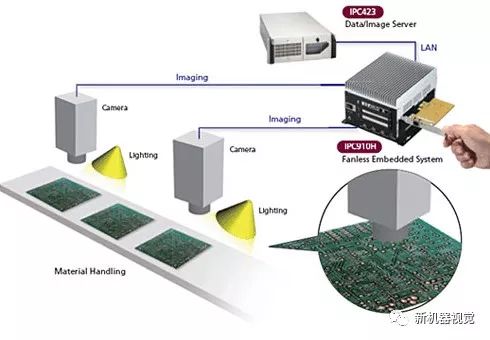

其中一个解决方案是使用自动光学检测系统。自动光学检测系统可以在焊接工艺之后立即放入生产线。通过这种方式,它们可以用于在生产过程的早期发现问题,并具有许多优点。随着故障在生产过程中被发现的时间越晚
