AMS1117—3.3V电路图

已于 2025-04-04 17:45:09 修改
阅读量278 收藏
点赞数 3
分类专栏： 简单电路 文章标签： 嵌入式硬件
于 2025-04-04 17:21:43 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Bbbluey_/article/details/147000124
版权

一、AMS1113-3.3V介绍

AMS1117 是一个输出电流达到 1A 的三端输出低压差线性稳压器，有 1.2V、1.8V、2.5V、3.3V、5.0V 及可调节输出电压等各种版本，其电压降在 1A 时仅为 1.2V 。以其优良的性能和极度的经济性能，适用于各种电器产品。

二、AMS1113-3.3V电路图

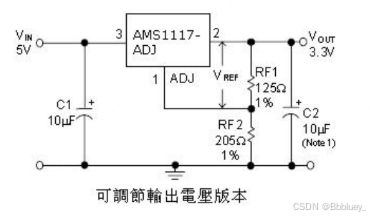

1. 应用电路，可调输出电压版本

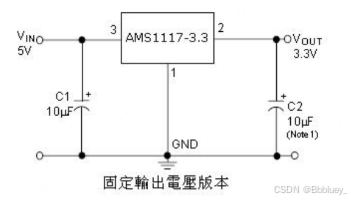

2. 应用电路，固定输出电压版本
